Haven - чехол для MANET на базе Raspberry Pi (от Parallel...

[27.01.2026] — Обновление (v4)

Увеличенный диаметр верхнего проходного отверстия SMA для обеспечения полной посадки гайки SMA (совместим с шестигранной головкой)

Добавлена внутренняя резьба к ранее нерезьбовому угловому сквозному отверстию.

[29.11.2025] — Обновление (v3)

Расширенное отверстие SMA

Расширенное отверстие для крепления в базе Go Pro

[23.11.2025] — Обновление (v2)
Теперь доступна новая версия 2 Haven Case.
В этой версии увеличен зазор вокруг защелки RJ45 Ethernet, что упрощает подключение и отключение кабелей, особенно при использовании разъемов повышенной прочности или с толстым корпусом.

В это обновление включено:

Оболочка Haven Case — v2 — Parallel x MorosX (.stl)

Вставка в кейс Haven — v2 — Parallel x MorosX (.stl)

Haven Case — v2 — Step — Parallel x MorosX (.step) (редактируемый источник для настройки и ремиксов)

Если вы загрузили эту модель до сегодняшнего дня, возьмите файлы версии 2, чтобы они лучше подходили. Еще раз спасибо Трею из MorosX за эти улучшения!

[03.11.2025] — Первый выпуск (v1.0)
Разработано Треем из MorosX, доработано Parallel с использованием проекта OpenMANET на GitHub.

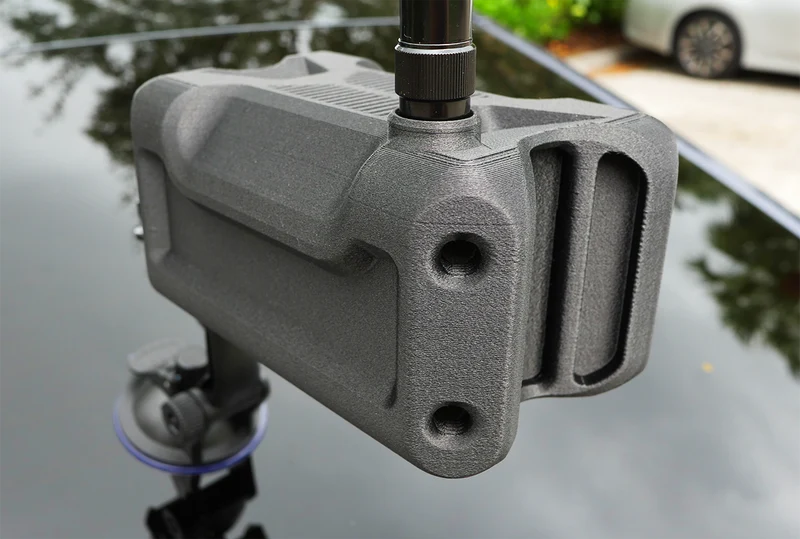

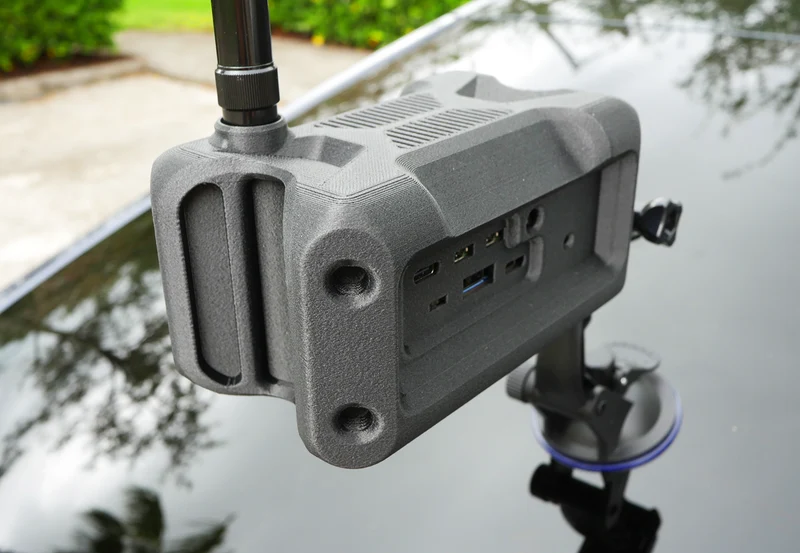

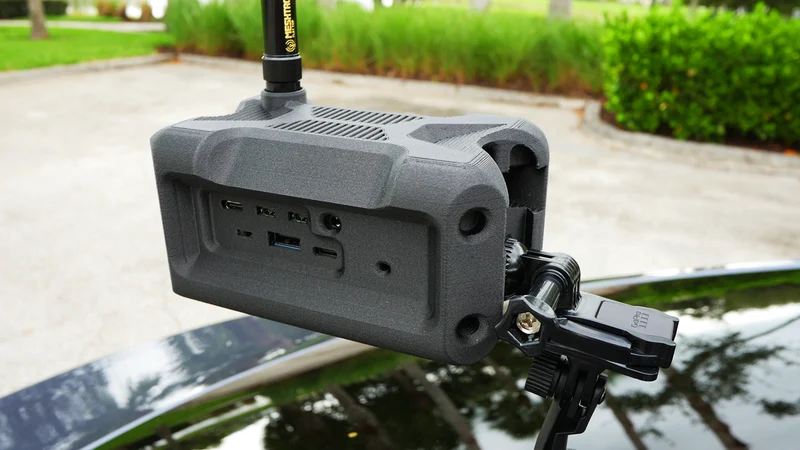

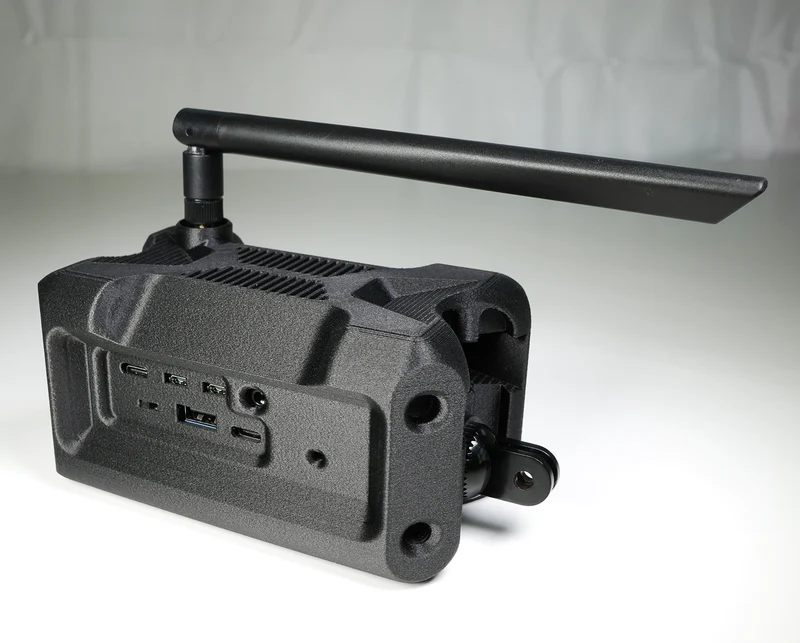

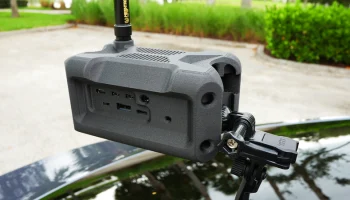

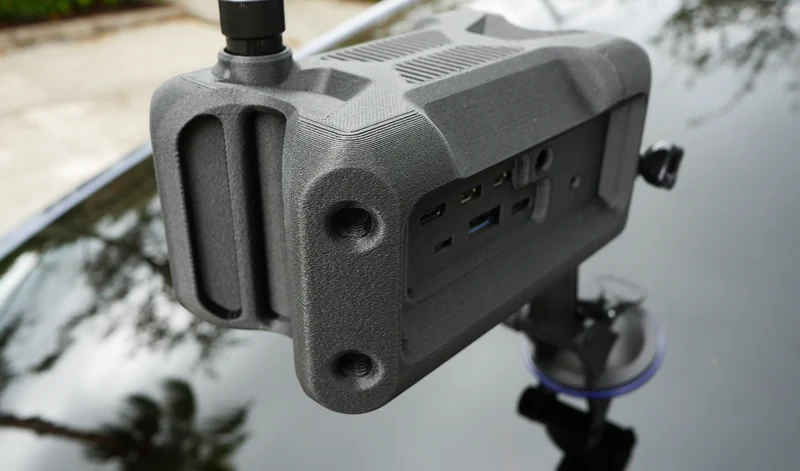

Haven Case — это чрезвычайно прочный модульный корпус для радиостанций MANET на базе Raspberry Pi, использующих проект OpenMANET и Wi-Fi HaLow (915 МГц) с использованием наборов микросхем Morse Micro.

Конструкция корпуса на 100% стерильна и не может быть присвоена.

Они были напечатаны из Fiberon PA6-CF20, той же нити, которая когда-то выдержала давление в полтонны под моей машиной, не растрескиваясь и не деформируясь. Достаточно сказано.

Использование проверенной и универсальной экосистемы крепления GoPro; обходя дорогие системы ремней Molle, сохраняя при этом полезность.

Система включает в себя две части; основной корпус и вставка рассчитаны на прочность, вентиляцию и легкую замену компонентов.

Он предназначен для радиосборок с открытым исходным кодом, которым необходимы как надежность, так и гибкость — независимо от того, создаете ли вы прототип готового к использованию узла, развертываете автономные подключения или экспериментируете с децентрализованными сетями.

Создан для того, чтобы держать мощные технологии дешевыми, открытыми и полностью в ваших руках — там, где им и место.

Рекомендуемые материалы

Нить для печати

Углеродная нить Fiberon PA6-CF20 или NylonX

Для достижения наилучших результатов печатайте на нейлоне, армированном углеродным волокном (PA6-CF20), который обеспечивает плотную, матовую жесткость и термостойкость, соответствующую стандартам Mil.

Антенна

Центральная полоса Meshtac Flat Head Goose Neck 915 МГц из Рокланда

Чехол подходит для большинства антенн субгигагерцового диапазона, представленных на рынке, с диаметром основания 14 мм или меньше.

Крепление GoPro Male Mount с резьбой ¼ дюйма

Резиновые шайбы, резьба ¼ дюйма.

4 винта M2,5 6 мм

4 винта с шестигранной головкой M3 x 15 мм, болт с головкой под торцевой ключ

1 x гнездо SMA для коаксиального кабеля U.FL IPX, длина кабеля 6 дюймов

4 термофиксируемых вставки M3

Размеры

Высота: 69,5 мм

Ширина: 80,5 мм

Длина: 140 мм

Хотите помочь в создании полного узла?
Получите полевое руководство Haven — полное пошаговое руководство, включающее настройку, полное видеоруководство по сборке, установку и настройку встроенного ПО, а также развертывание. Все, что мы узнали об этих установках, было задокументировано там.
https://buildwithparallel.com/products/haven

Рекомендуемые проекты

Сборка Haven от Parallel — https://buildwithparallel.com/products/haven

IP Mesh Radio MorosX — https://morosx.com

OpenMANET — https://openmanet.net/

Почему существует Хейвен

⚠ Лицензия:

CC0 1.0 Universal (Общественное достояние) Эта модель распространяется бесплатно и может быть распечатана, изменена или использована любым пользователем — указание авторства не требуется.
