Ender 3 v3 KE Боковое крепление катушки с нитью (без инст...

Поскольку KE может двигаться довольно агрессивно, а портал может быть довольно шатким или даже наклоненным. Я решил спроектировать держатель катушки, который крепится прямо к основанию, что делает принтер намного более устойчивым и, по совпадению, немного ниже.

Я использовал пространство сразу за Nebula Pad, чтобы не терять слишком много места с точки зрения общей занимаемой площади принтера.

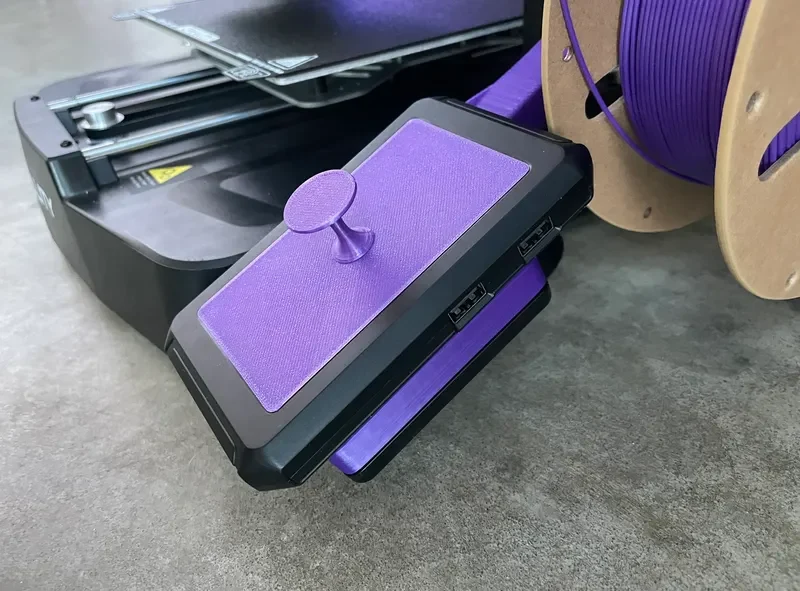

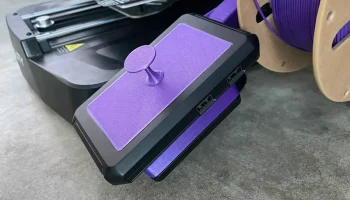

Он легко устанавливается без каких-либо инструментов с использованием того же механизма, что и крепление Nebula Pad. Соединение между деталью и кронштейном приклада спроектировано достаточно плотно, поэтому оно не ослабевает при снятии или повторном прикреплении Nebula Pad. Трубка стандартного крепления должна входить в паз (в ближайшее время я выпущу модель дополнительной трубки, включая более короткую версию).

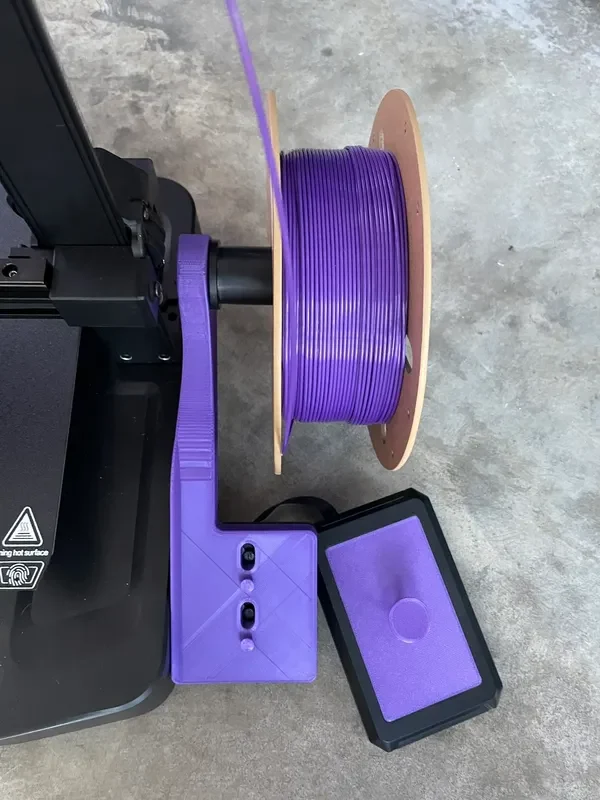

В него помещается одна катушка диаметром 20 см (хотя у меня есть некоторые идеи по поводу конструкции, в которую поместятся либо две катушки, либо одна катушка диаметром 25 см, дайте мне знат��, если вам будет интересно!). Я не считаю, что вес является проблемой.

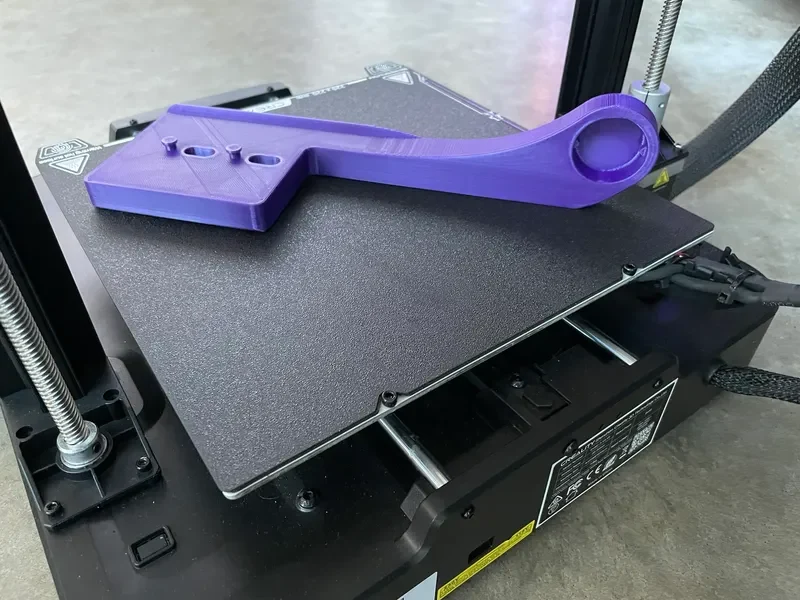

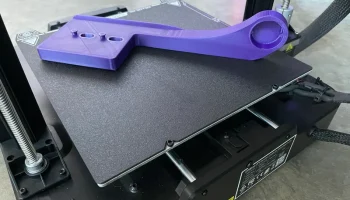

Крепление просто устанавливается на рабочую пластину, что позволяет печатать без опор. Я использовал следующие настройки в Creality Print, чтобы модель подошла по размеру и имела достаточную прочность:

НОАК
Нет опор
Вращение на 40° вокруг оси Z
Направление вверх/вниз [5,95]
Высота слоя 0,20 мм
Количество стен: 3
Верхние слои 5
Заполняющий гироид
Скорость первого слоя 40/200 (возможно, в этом нет необходимости, но, поскольку это отпечаток размером 2½, мне хотелось бы убедиться, что первый слой добротный)
Отсутствие краев или какой-либо д��угой формы прилипания рабочей пластины.

Более короткие трубки держателя катушки

Я добавил несколько трубок меньшей длины, которые позволяют занимать минимальную площадь и меньше провисать. Я распечатал трубку, которую использую, с опорами, высотой слоя 0,32, количеством стенок 3 и заполнением гироида.
