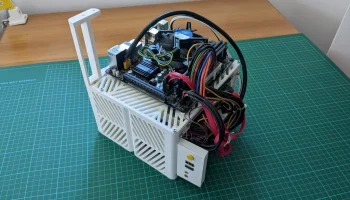

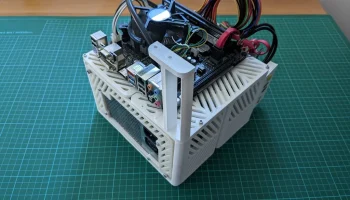

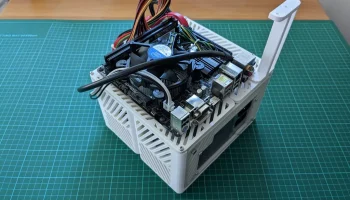

Испытательный стенд для ПК/корпус для ПК с открытой рамой

Журнал изменений

28 июня 2023 г.: Исправлено положение винтов слота PCIe. Новое имя файла: «ITXbase-_bottom v2.stl».

04.12.2023: Исправлена высота кронштейна PCIe (спасибо @sonicscrewfu за отзыв)

06.01.2025: Исправлен диаметр отверстий материнской платы до 3 мм (спасибо @RickBiscuits_2508568 за отзыв)

09.03.2025: Различные изменения (см. ниже) (спасибо @Randomdude_2302240 и @Denitz за отзывы)

Сделали все отверстия подходящими для винтов M3 (кроме тех, что на салазках SSD, которые остаются прежними, и тех, что для блока питания, которые могут зависеть от марки/региона вашего блока питания)
Добавлен экран блока питания, подходящий для блока питания SFX (125 x 63,5 мм).
Добавлена объединенная версия основания и туннеля, которую можно распечатать как одно целое (требуется 3D-принтер с минимальным размером кр��вати 220 x 200 мм).
Старые модели перенесены в папку «Файлы старой версии». Используйте модели в этой папке только в том случае, если вы распечатали некоторые детали до 2025 года и вам нужны соответствующие файлы.

---

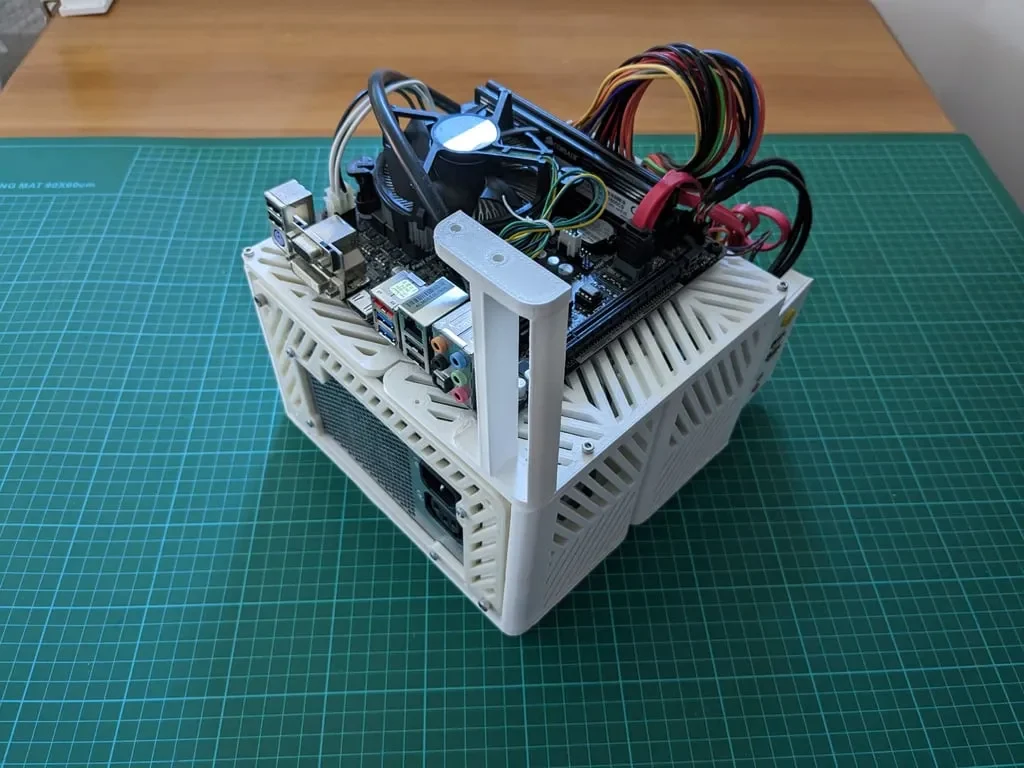

Особенности
Поддерживаемые компоненты:
Материнская плата формата Mini-ITX.
Стойки оставляют около 6,5 мм свободного места на задней стороне материнской платы.
Одна полноразмерная карта PCIe (графический процессор или другое устройство) до двух слотов.
До двух 2,5-дюймовых SSD/HDD
Блок питания ATX или блок питания SFX (обязательно напечатайте соответствующую защитную крышку для вашего блока питания)
Пользовательские дополнения
Я оставил несколько отверстий ра��мером M3 в передней части «туннеля» блока питания (где находятся салазки SSD), к которым можно прикрепить специальные элементы. Они расположены на расстоянии 10 мм друг от друга (измеряется от центра к центру).

---

Руководство по сборке:
Необходимые детали:
14 винтов M3 (см. инструкции ниже)
4x для крепления материнской платы к основанию
4x для крепления блока питания к щитку
4x для крепления основания материнской платы к «туннелю блока питания»
2x для подключения салазок SSD к туннелю блока питания
4 винта для блока питания (это могут быть винты M3 или 6-32, в зависимости от производителя и региона блока питания)
4-8 винтов SSD-HDD размером 2,5 дюйма, если вы хотите использовать салазки.
Инструкции по ��борке:
00-Склеивание деталей, напечатанных на 3D-принтере.

(Необязательный шаг: если у вас есть 3D-принтер, который может печатать детали размером 220x200 мм, перейдите к разделу 01)

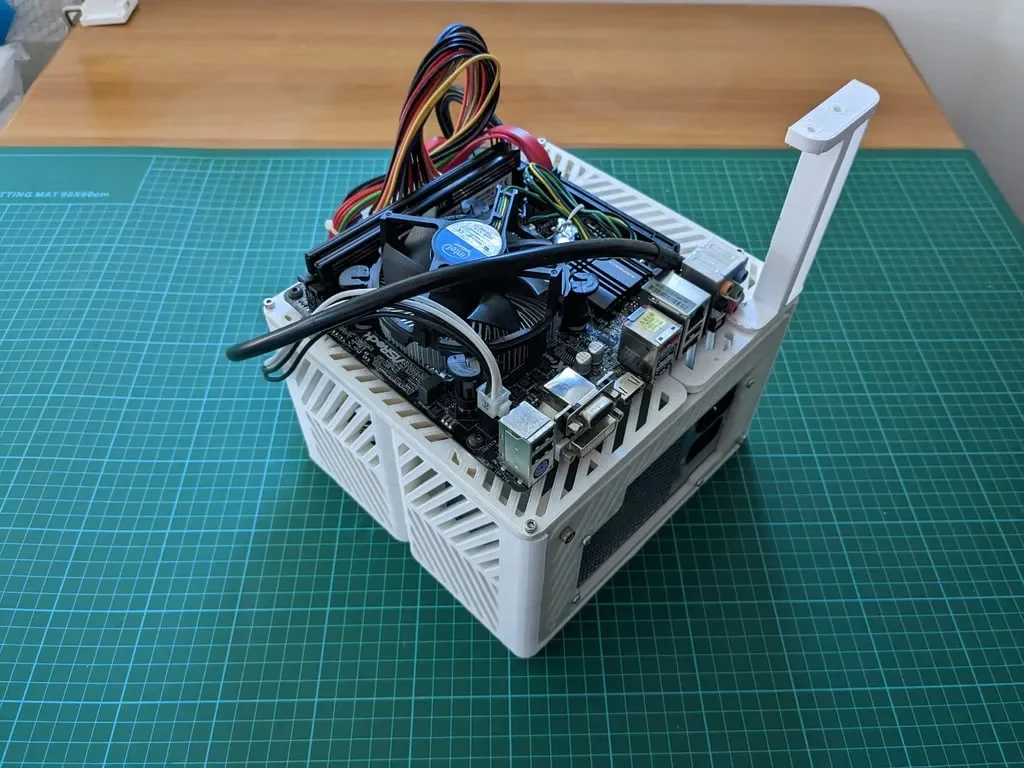

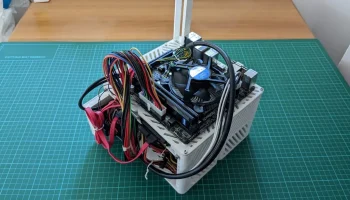

а. Склейте две половинки «основания материнской платы» вместе, используя перекрывающиеся части (см. изображение ниже).

б. Склейте две половинки «туннеля БП» вместе, используя цилиндры, чтобы выровнять их (см. изображение ниже).

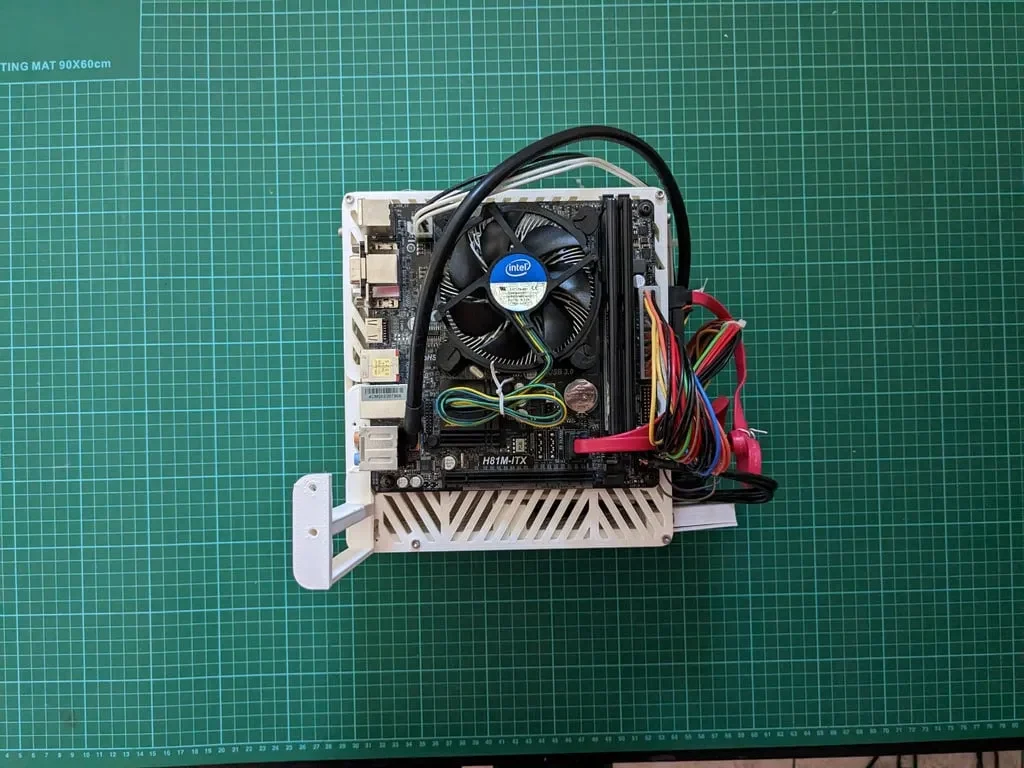

01-Сборка тестового стенда и установка материнской платы

а. Используйте 4 винта M3, чтобы прикрепить основание материнской платы к туннелю блока питания.

б. Используйте 4 винта M3, чтобы прикрепить материнскую плату ITX к основанию.

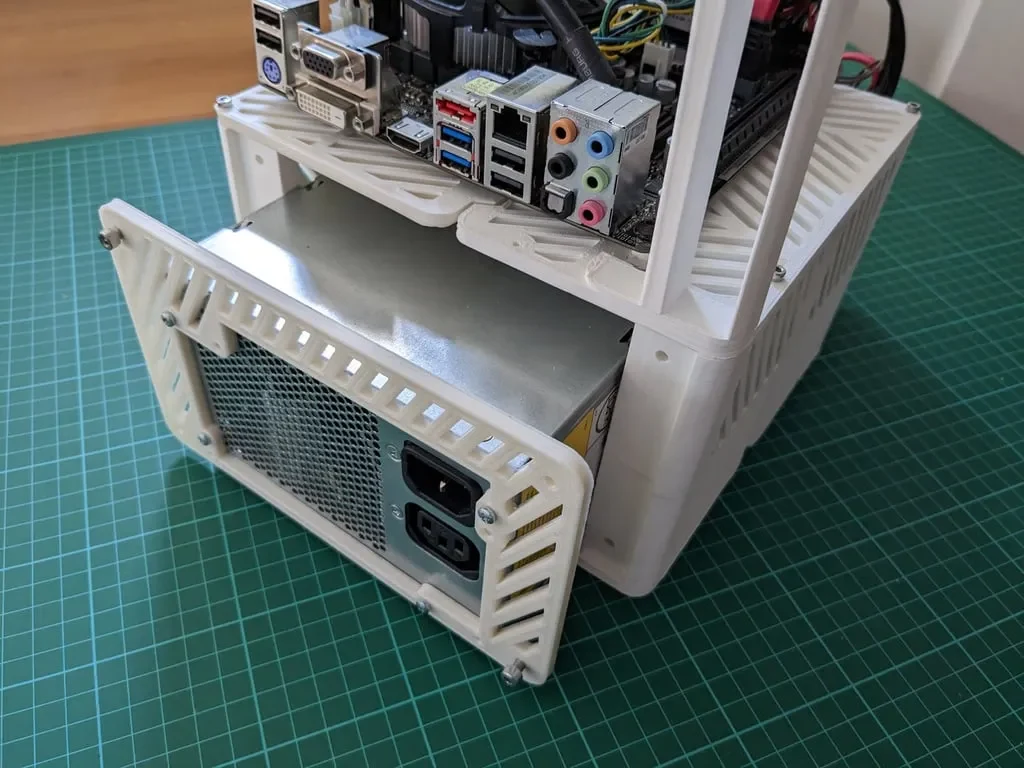

02-установка БП

а. Закрепите блок питания на щите блока питания с помощью винтов (пояснения по винтам блока питания см. выше в разделе «Необходимые детали»). Обязательно расположите вентилятор блока питания так, чтобы к нему был доступ свежего воздуха.

б. Если у вас модульный блок питания, я предлагаю подключить необходимые кабели прямо сейчас.

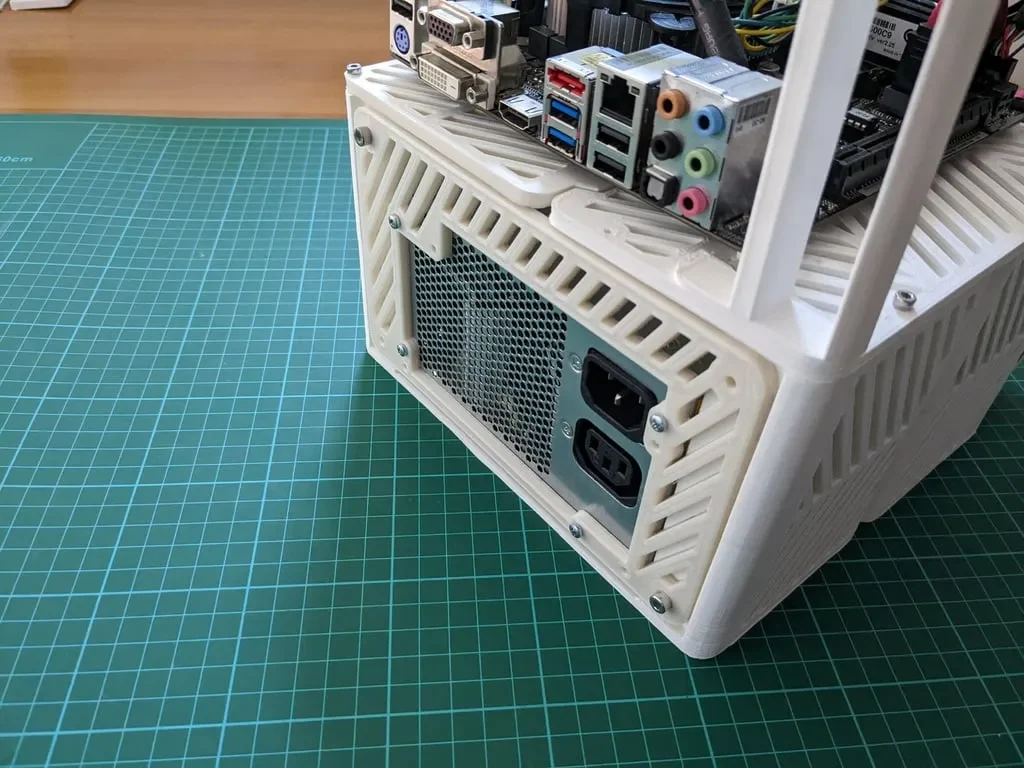

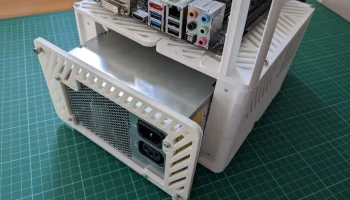

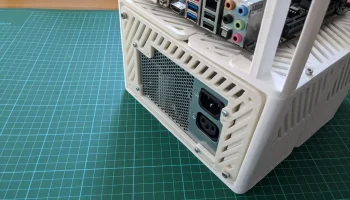

в. Вставьте блок питания и экр��н в «туннель блока питания» и скрепите их вместе с помощью 4 винтов M3.

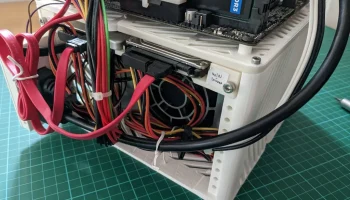

03-2,5-дюймовый SSD/HDD и установка аксессуаров

а. Прикрутите жесткий диск/диски к салазкам

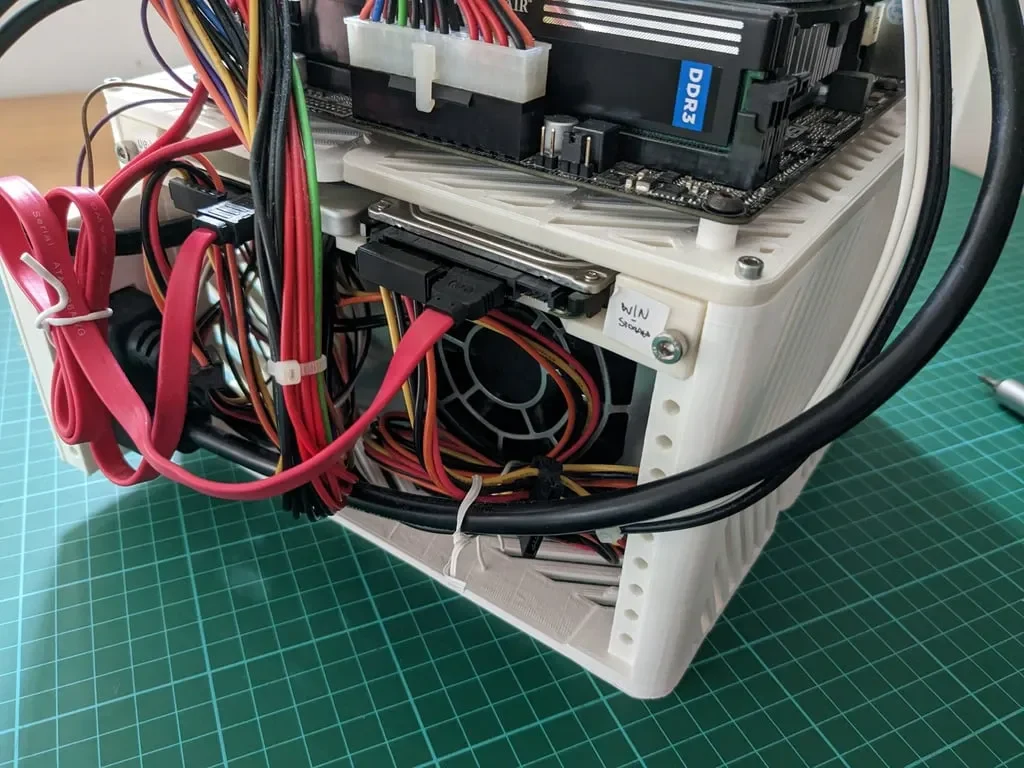

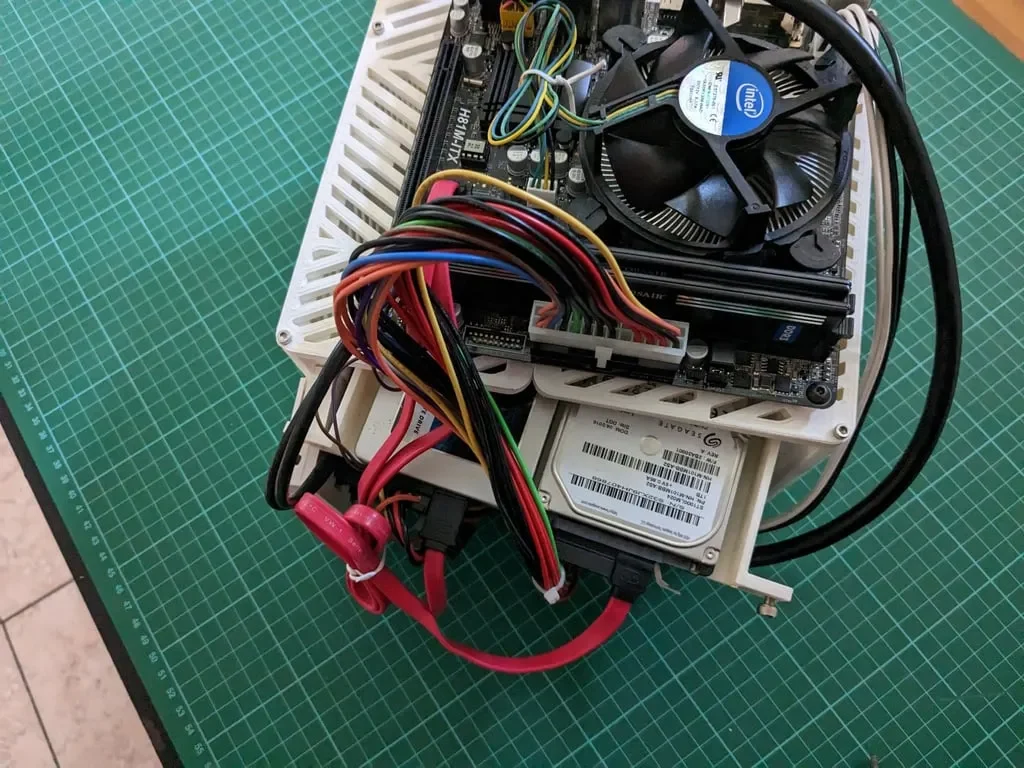

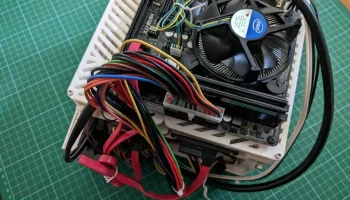

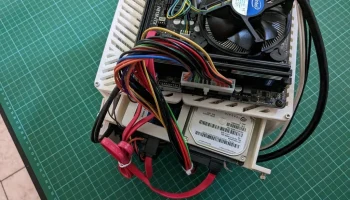

б. Сдвиньте салазки, как показано на рисунке ниже, и закрепите их на корпусе двумя винтами M3.

в. Под салазками имеется 10 отверстий диаметром 3 мм (на расстоянии 10 мм от центра к центру), которые можно использовать для крепления специальных аксессуаров к скамейке.

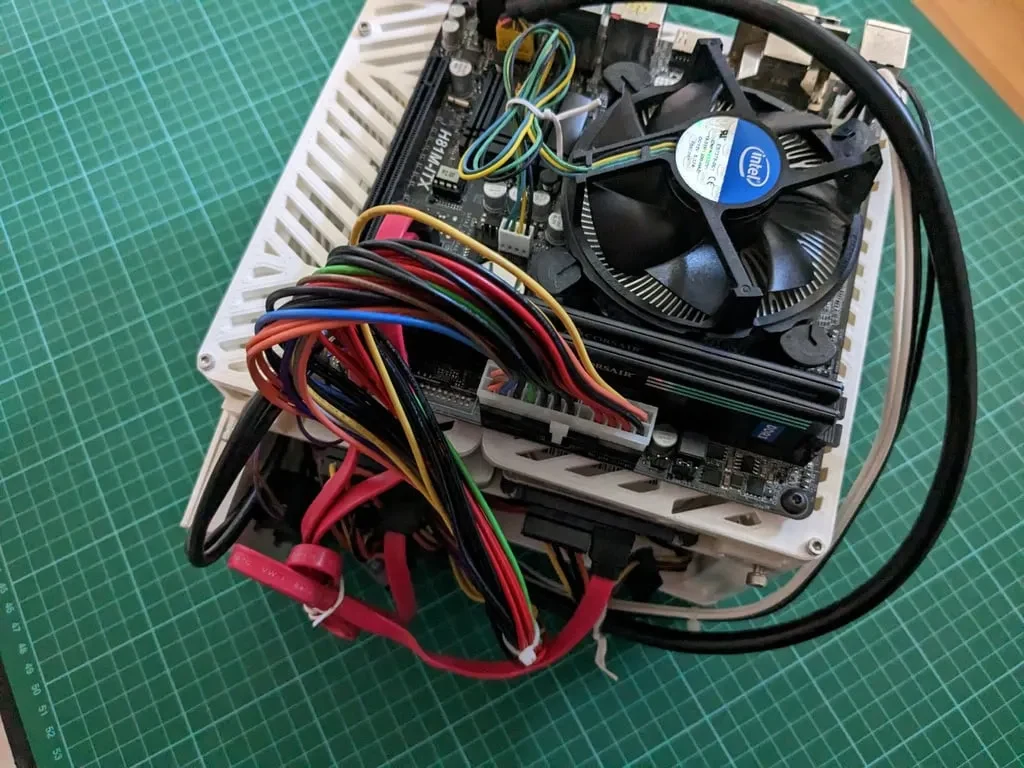

04+ Собери свой компьютер

Установите термопасту, кулер процессора, графический процессор и т. д. и наслаждайтесь своим компьютером.

---

Примечания к дизайну:

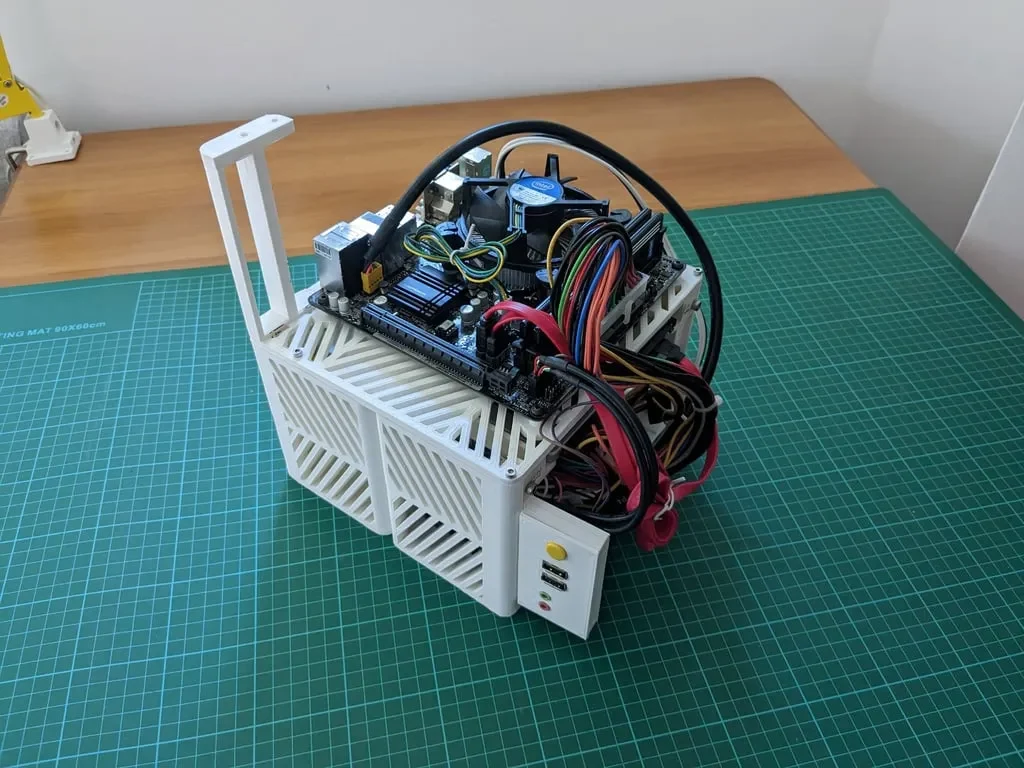

Кнопка включения-выключения, вход USB и аудио на передней панели, которые вы видите на фотографиях, взяты из очень старого корпуса, я не вклю��ил файлы для них, поскольку они не являются стандартными компонентами, и я не смог найти их в Интернете. Вы можете сделать переднюю панель ввода-вывода самостоятельно и прикрепить ее к отверстиям M3, которые я оставил под салазками SSD.

Я хотел бы сделать несколько ремиксов, чтобы в будущем учесть больше форм-факторов (материнские платы ATX, mATX, блоки питания SFX и т. д.). Не стесняйтесь делать ремиксы, мне бы хотелось увидеть несколько ремиксов, соответствующих вашим компонентам! Напишите в комментариях, если вам нужна помощь в этом!
