Боковое крепление катушки Ender 3 V3 KE...

Благодаря этому моду вы сможете разместить катушку с нитью сбоку от Ender 3 V3 KE и избежать постоянных чрезмерных вибраций, которые могут возникнуть, если 1 кг нити расположен в верхней части оси Z.

Если вы ищете модель без датчика накаливания для вашего Ender 3 V3 KE или у вас есть Ender 3 V3 SE, вас может заинтересовать другой мой мод. Вы можете найти это здесь.

При импорте файлов в слайсер укажите, что их следует рассматривать как единое целое. Кроме того, вы можете использовать файлы STL для их нарезки, если хотите.

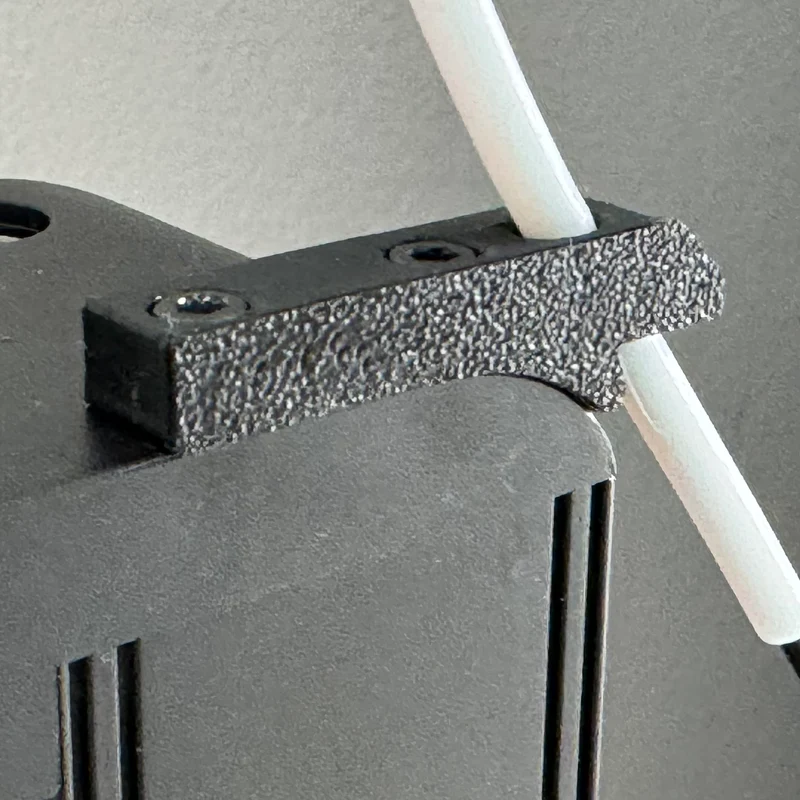

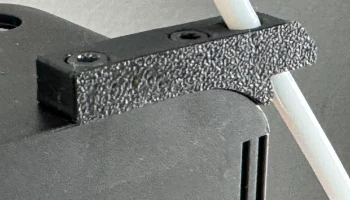

Отпечаток состоит из двух частей: ремикс модели, созданной @Tchaarm_1553187, к которой я добавил небольшую направляющую с отверстием 4 мм для размещения тефлоновой трубки, и еще один модуль, который можно разместить в любом из двух углов, где также будет подсоединена тефлоновая трубка 4 мм.

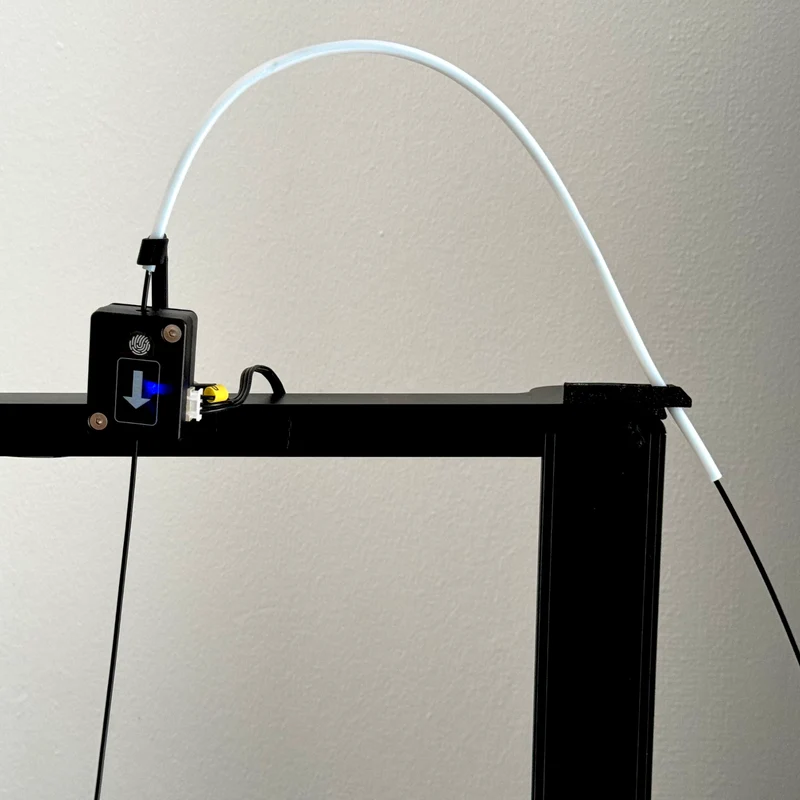

С помощью этих двух небольших соединений вы можете создать дугу с трубкой из ПТФЭ, достаточно выраженную, чтобы вставка нити была полностью прямой в датчик нити и, таким образом, опускалась прямо к экструдеру.

Отверстия для размещения трубки из ПТФЭ имеют достаточный допуск, исключающий необходимость дополнительных регулировок, и они должны быть достаточно плотными, чтобы предотвратить перемещение во время экструзии.

Для сенсорной части потребуются опоры; файл 3MF уже имеет правильное положение и встроенные опоры. Боковая часть не потребует опор или чего-то подобного.

Я рекомендую этот мод, если вы хотите, чтобы боковая загрузка нити была интегрирована в сам принтер, используя официальный держатель: https://www.printables.com/model/711231-ender-3-v3-ke-filament-spool-side-mount-toolless

ИНСТРУКЦИЯ ПО УСТАНОВКЕ:

ПОДГОТОВКА

Загрузите файлы и загрузите их в предпочитаемый вами слай��ер. Будьте осторожны, так как относительное положение деталей может сместиться, если программное обеспечение неправильно определит файлы 3MF. В этом случае лучше использовать файлы STL.

Файлы 3MF предварительно настроены на правильное положение и включают в себя опоры для печати детали, подключаемой к датчику.

РАЗМЕЩЕНИЕ ДЕТАЛЕЙ
Выключите принтер.
Удалите два винта из официального держателя Creality Ender 3 V3 KE сверху.
Отвинтите датчик накала (будьте осторожны с маленьким подшипником).
Удалите два винта с той стороны, где вы хотите разместить переходник трубки из ПТФЭ.
ВЫРАВНИВАЙТЕ МОДЫ И ВВЕРТЯЙТЕ
Вы можете использовать те же винты, которые идут в комплекте с принтером.
При��рутите датчик нити к печатному моду; Вы можете использовать прилагаемый подшипник для большей мобильности.
Прикрутите весь мод к датчику, используя два оригинальных винта в верхней части оси X.
Вставьте винты в боковой мод и закрутите их, чтобы закрепить его.
Установите трубку из ПТФЭ, сделав изгиб для облегчения прохождения нити.
ВКЛЮЧЕНИЕ

Включите принтер и наслаждайтесь более плавной печатью с меньшими колебаниями.

ОБНОВЛЕНИЯ

Добавлены модели STL для предотвращения проблем со слайсером Creality Print.
Была добавлена ​​возможность вставки прямого ПТФЭ без каких-либо углов.
Добавлена ​​версия без поддержки датчика накаливания.
