Digitenna

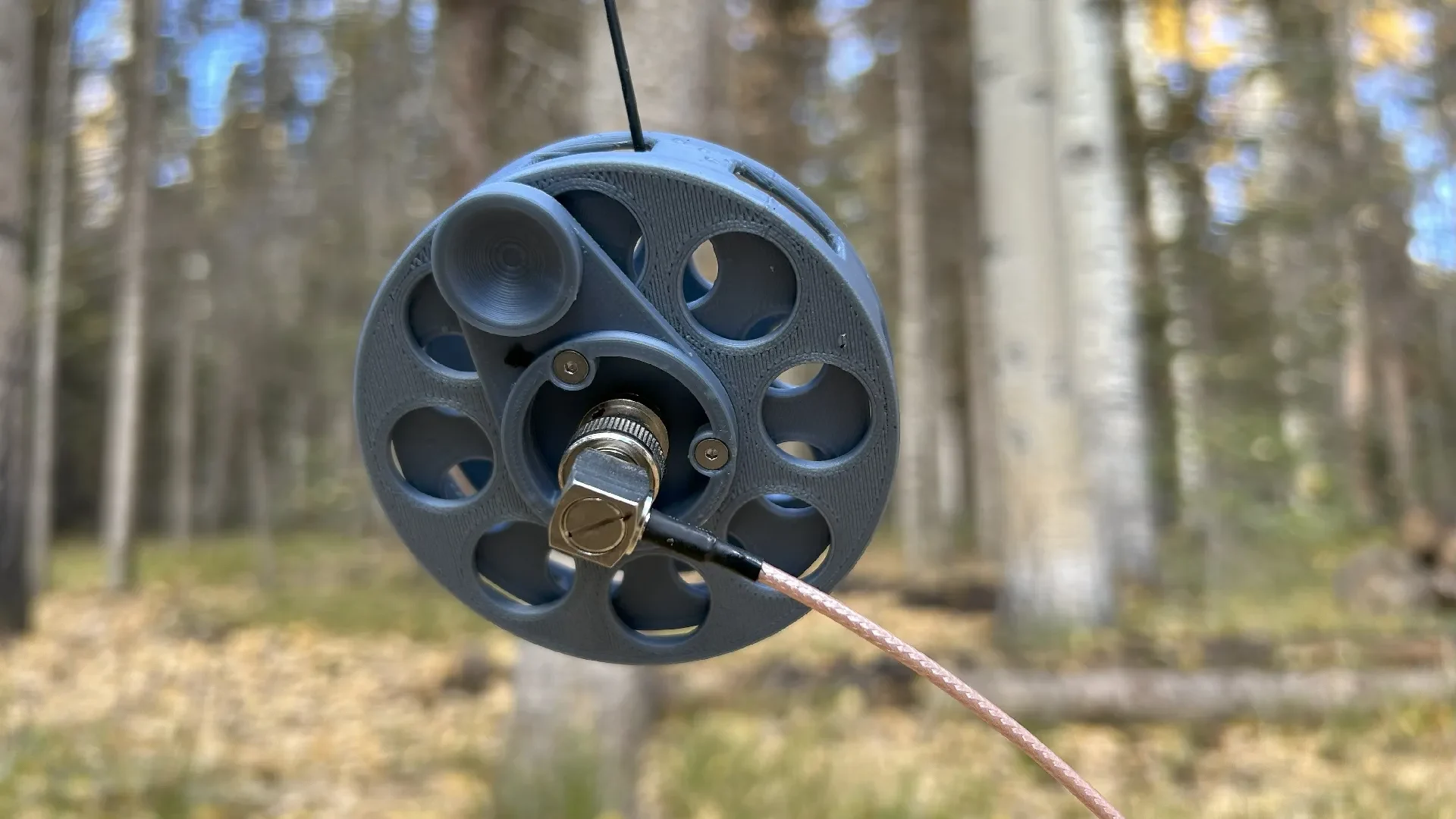

Простая в использовании компактная и легкая антенна с торцевым питанием для КВ диапазонов.
Развертывается за секунды — идеально подходит для активации POTA и сценариев подготовки. Требуется использование мачты, дерева или другой приподнятой точки крепления.
Разъем BNC «папа». Для подключения трансивера требуется короткий коаксиальный кабель. Коаксиальный экран действует как противовес излучающе��у элементу.
Протестировано при мощности до 30 Вт в тяжелых цифровых режимах, должно быть достаточно для мощности до 50 Вт при голосовой связи.
В комплект входит 10 м провода 22AWG с кремниевой изоляцией (случайные цвета) — настройте его на 20 м и гармоники (10 м, 15 м и 40 м), укоротив или частично размотав
S-карабин для крепления к точке крепления.
Закажите комплект или полную антенну здесь: https://digirig.net/product/digitenna/
Видео сборки здесь: https://www.youtube.com/@digirig/videos
Детали обычно не требуют опорных конструкций.
Спецификация:
3D-печатные детали
Магнитный провод 24AWG
гнездовой разъем BNC
Керамический конденсатор 100 пФ 1 кВ
FT-82-43 Ферритовый тороидальный сердечни��
3 плоских винта M2,5 длиной 14 мм.
10 м многожильного провода с изоляцией ~22AWG (рекомендуется силикон) для диапазона 20 м. Для нижних лент используйте более тонкую проволоку длиной 20 м, чтобы она помещалась на катушку.
Маленький S-карабин
ОБНОВЛЕНИЕ 26-2-26: Загружены обновленные файлы для исходного варианта диапазона 20 м с несколькими небольшими улучшениями. Также по многочисленным просьбам добавлены файлы для варианта диапазона 40 м. Используйте 20,5 м (67 футов) провода 26AWG для диапазона 40 м.
