Детали антенны VHF/UHF J-Pole

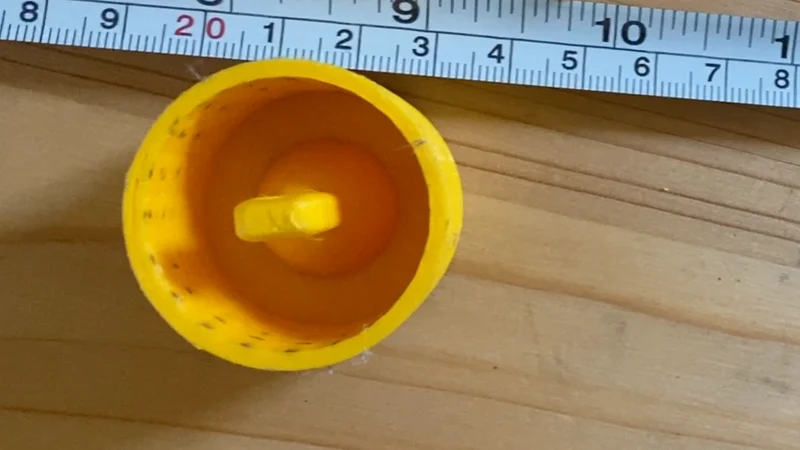

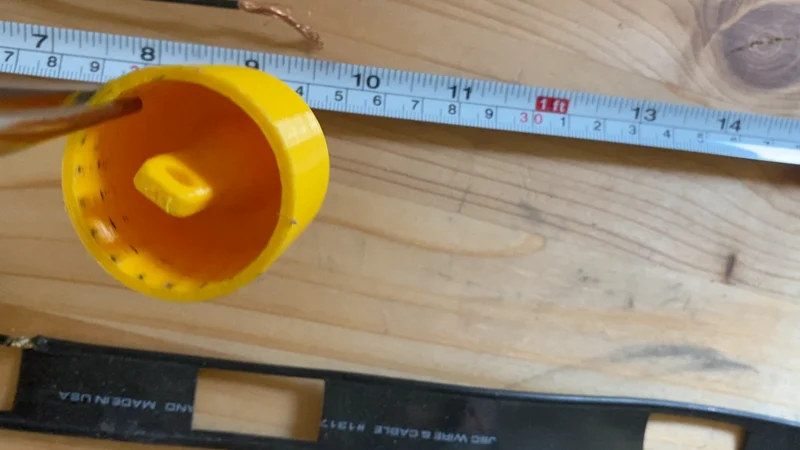

Детали J-образной антенны, напечатанные на 3D-принтере, состоят из нижней крышки (концентратора), нижней крышки и торцевой (верхней) крышки. Эти детали используются с пластиковой трубой, в которой находится J-образная антенна в виде ленточного кабеля. Детали рассчитаны на пластиковую водопроводную трубу наружным диаметром 32 мм на верхнем конце и такими же 32 мм ВНУТРЕННЕГО диаметра на нижнем конце. Нижний конец трубы имеет больший внешний диаметр и содержит резиновую вставку. Эта вставка хорошо изолирует втулку ступицы.

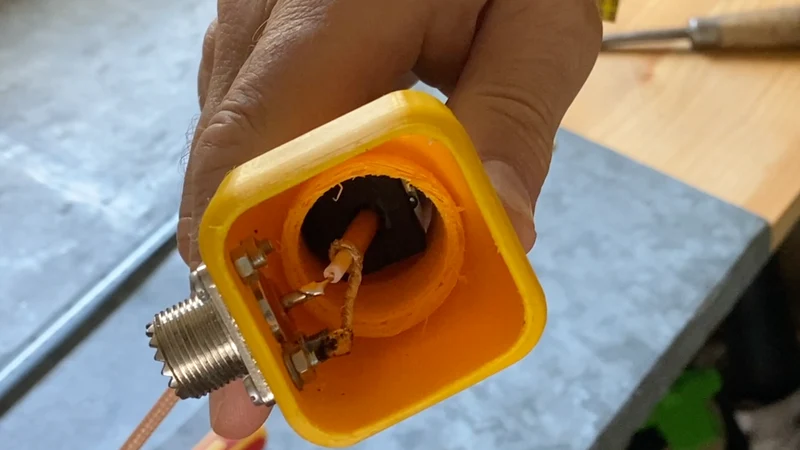

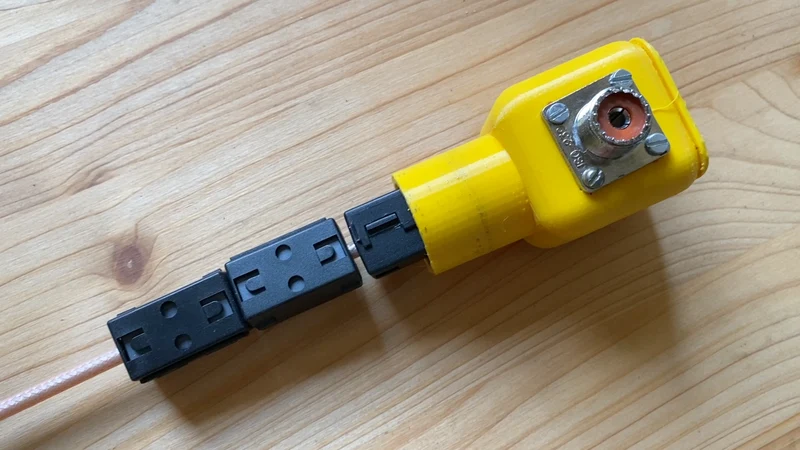

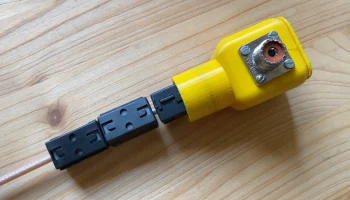

В концентраторе размещен сокет SO-239. Монтажное отверстие я сделал универсальным, чтобы можно было установить любой тип розетки. Если вы используете (как я) модель с монтажными фланцами и 4 болтами, то 4 отверстия в корпусе хаба нужно просверлить самостоятельно. Я заметил, что фланцевые розетки разных производ��телей имеют немного разные размеры, поэтому может случиться так, что предварительно напечатанные отверстия не совпадут с реальной розеткой. Если вы используете разъем нефланцевого типа, монтажное отверстие тоже должно быть в порядке, сверление не требуется.

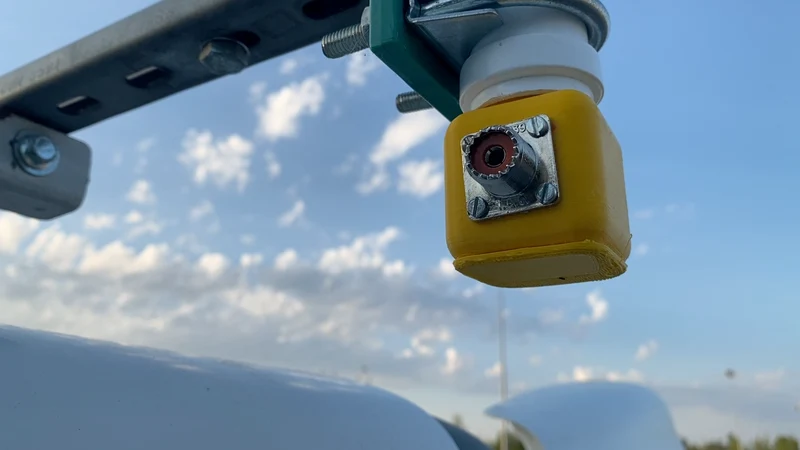

Детали распечатаны на принтере Prusa-Mini. Я использовал материал PLA, но если вы планируете использовать антенну для постоянной установки на открытом воздухе, следует использовать устойчивую к ультрафиолетовому излучению нить накалив��ния, например PET-G.
Более подробную информацию об этой антенне вы можете найти в моем видео на YT здесь:
Надеюсь, этот проект будет для вас полезен!
73! @Linas_LY2H
