Изолятор для яиц, с защитой от переворачивания..............

Оригинальный изолятор для яиц имеет много преимуществ. Он подвергает изоляционный материал сжатию, а не растяжению, как собачья кость. Это значительно снижает вероятность выхода из строя под нагрузкой.

Оригинал, с которого я начал, представляет собой довольно хороший вариант реализации этой идеи. Я думаю, что было бы лучше перепроектировать полости, чтобы они больше подходили для 3D-печати, например, придать потолкам плоскую вершину, чтобы принтер мог аккуратно их перекрыть. Эта деталь печатается без подставок.

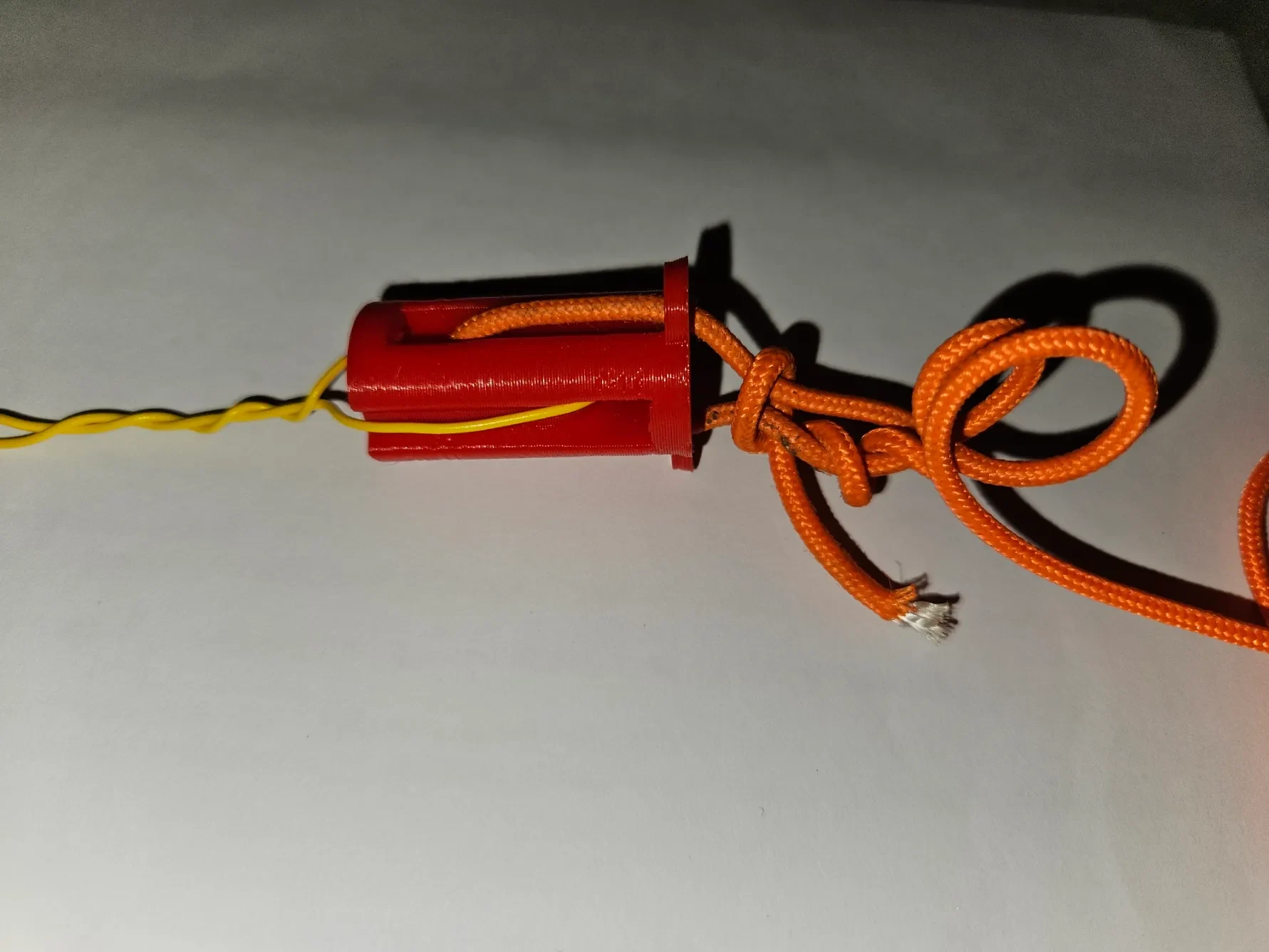

Еще одним недостатком является то, что если провод недостаточно плотно прижат к изолятору, существует риск того, что он перевернется конец в конец под нагрузкой. Я добавил кольца, чтобы убедиться, что все остается на месте. Кольца находятся только на одной стороне, на стороне печатной платформы. Этого достаточно, чтобы обеспечить устойчивость без необходимости добавления сложных опор вверху.

Я взял все соотношения размеров из оригинальной детали. К сожалению, я недостаточно знаю SCAD, чтобы построить в нем эту модель, поэтому все, что я могу предоставить, это готовые файлы сетки. Я сделал 6 мм, который кажется подходящим для практического использования.

Я напечатал его с соплом 0,6 из PLA. Практически все должно работать.

Пожалуйста, присылайте мне любые запросы на другие размеры или другие улучшения.
