Шестигранная муфта - v1.1

Введение

(Более поздняя улучшенная модель находится здесь: Racetrack Tuner)

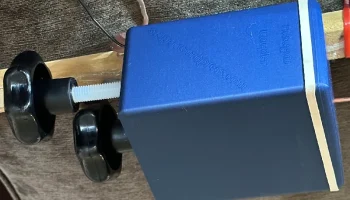

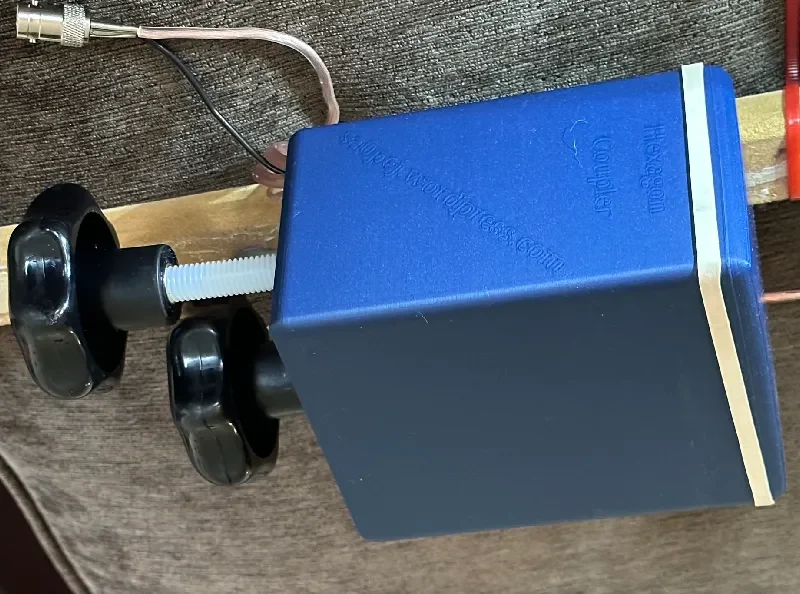

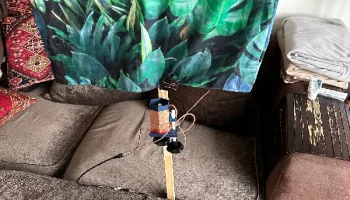

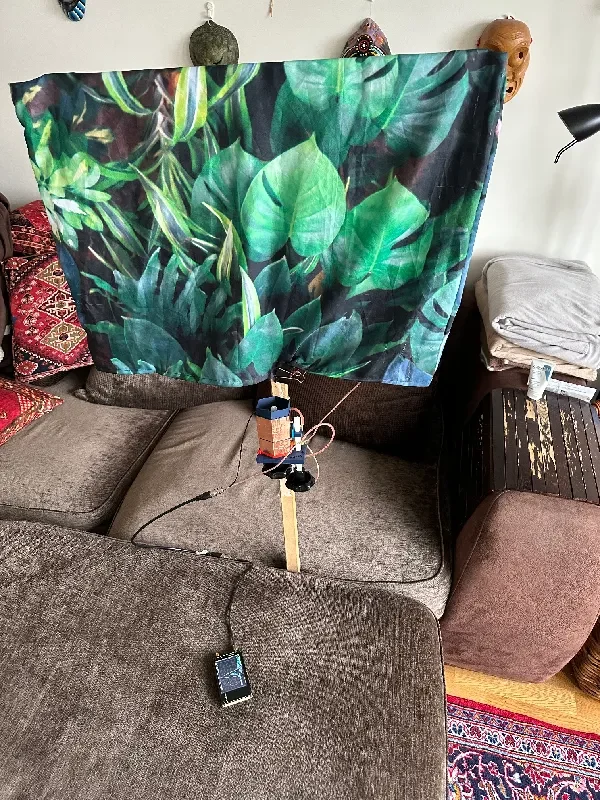

Это емкостный соединитель для настройки антенн с короткой рамкой (STL).

Это эволюция «матча Паттерсона», также известного как военная петля 1967 года, это мое пятое поколение: упрощенная муфта Паттерсона.

Подробное описание сборки и использования здесь: Hexagon Connector v1 из блога Electro Magnetic Adventures.

Необходимый материал
Печатная модель
Медная лента шириной 5 см.
2 шт. ручки (опционально)
4 шт. маленькие саморезы
1 шт. разъем BNC
2 шт. разъем типа «банан»
Инструменты:
Инструмент для нарезания резьбы M10 — или измените модель и напечатайте ее с помощью резьбы
Маленькая дрель
Отвертка
ИНСТРУКЦИЯ

(пожалуйста, свяжитесь со мной, если инструкция неясна, чтобы я мог улучшить)

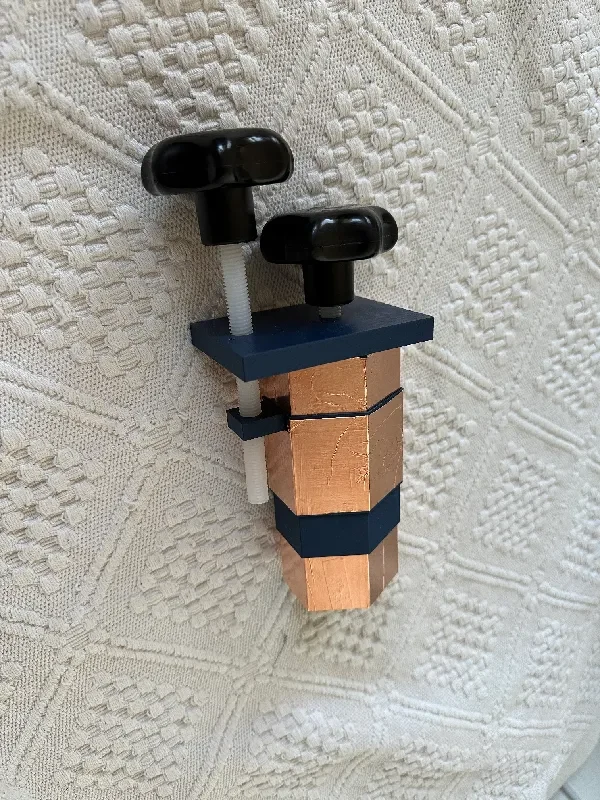

Добавьте медную ленту к внутреннему, внешнему и среднему шестиугольнику. Нарезайте внутренний и внешний шестигранник.

Закрепите каждый вал диском и 2 саморезами.

Припаяйте провода, добавьте немного фольги, чтобы припаять провод от шестиугольников. Будьте осторожны и работайте быстро, чтобы не расплавить 3D-модель:

РФин
Земля: до среднего шестиугольника,
Сигнал: к верхнему шестиугольнику

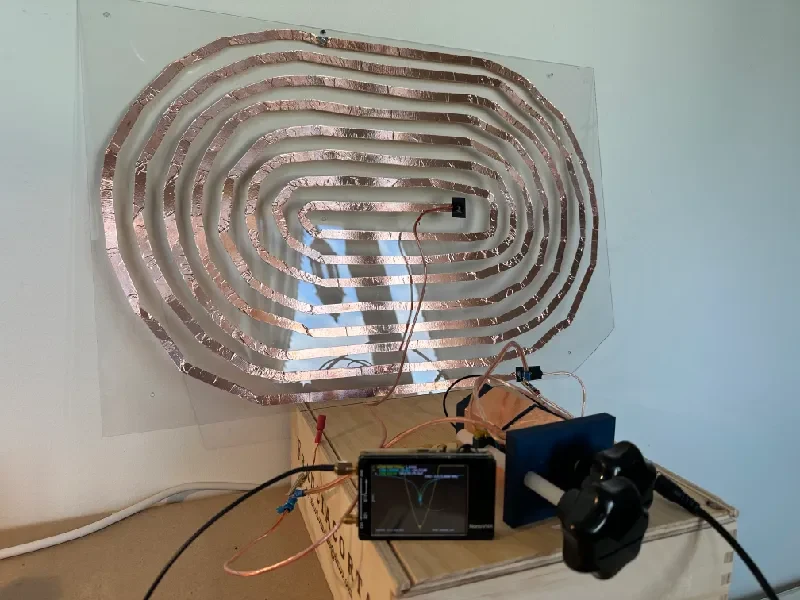

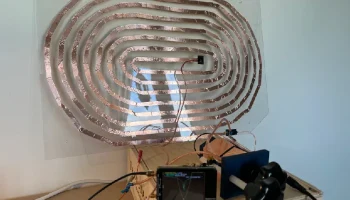

Рамочная антенна
L1: Внешний шестиугольник
L2: Средний шестиугольник

Протестировано только при мощности 10 Вт, но она должна выдерживать большую мощность. Убедитесь, что расстояние между фольгой составляет > 1 мм, и отрежьте лишнее, чтобы избежать короткого замыкания.

Внимание❗

Во время работы держитесь подальше, используйте защитную крышку, так как при резонансе напряжение может достигать нескольких 1000 вольт и обжечь пальцы.

История изменений
v1.0 15.10.2023 Первый выпуск
v1.1 19 октября 2023 г. Добавлен вал, удален диск, добавлен отдельный STL для каждого объекта. Сделать текст видимым на корпусе
