Корпус антенны QRP EFHW

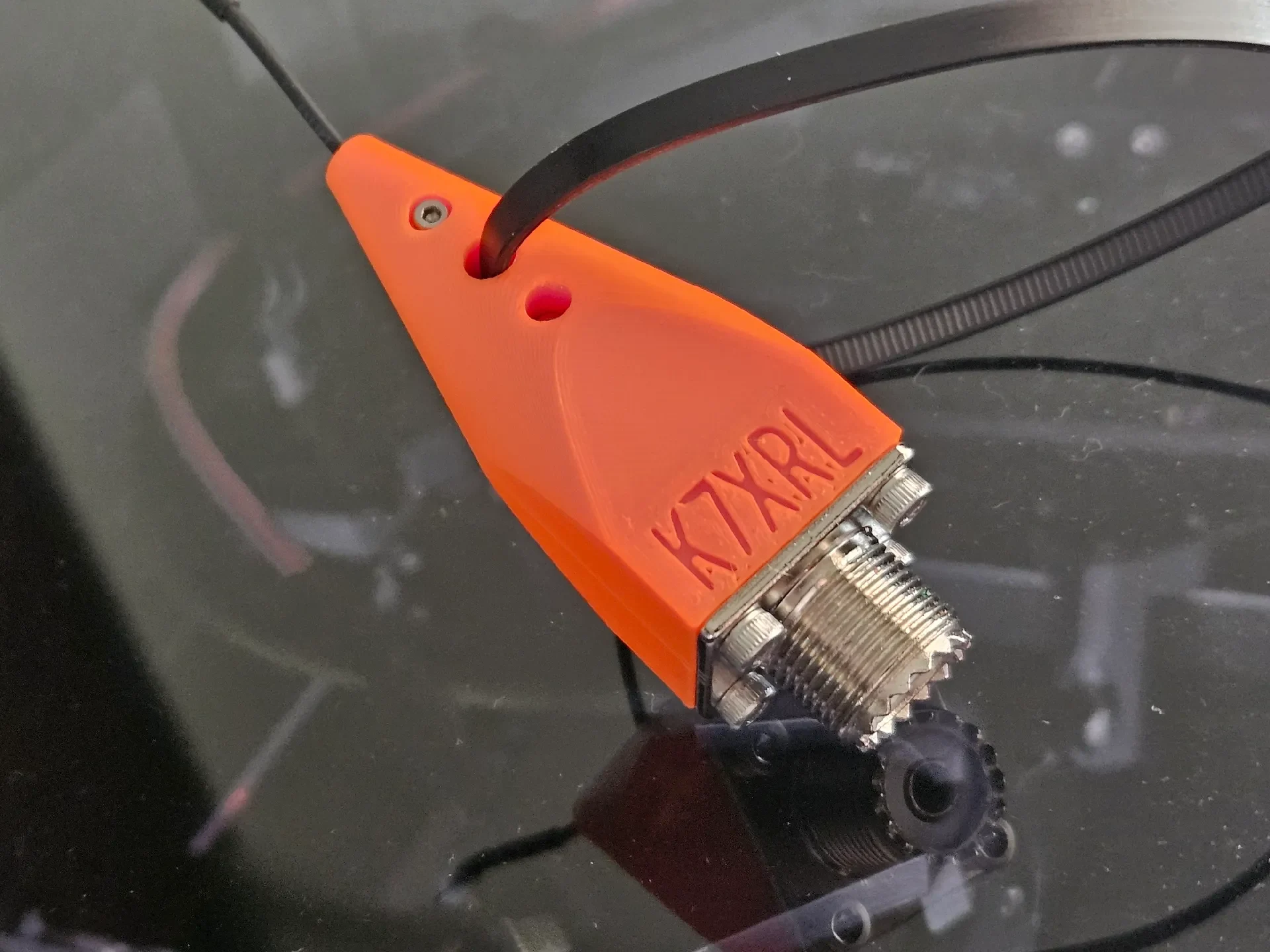

Я разработал его как прочный корпус для маленького трансформатора K6ARK EFHW. В его конструкции используется запатентованная печатная плата и крошечный конденсатор. Моя конструкция позволяет использовать сквозные конденсаторы большего размера. Он оснащен разъемом SO-239 для монтажа на панели. Для скрепления корпуса используются четыре винта M3X10 мм и два винта M2,5X8 мм. Имее�� отверстие для крепления шнура или стяжки. Это позволяет использовать менее хрупкий разъем PL259, а заостренная форма позволяет меньше зацепляться за деревья.

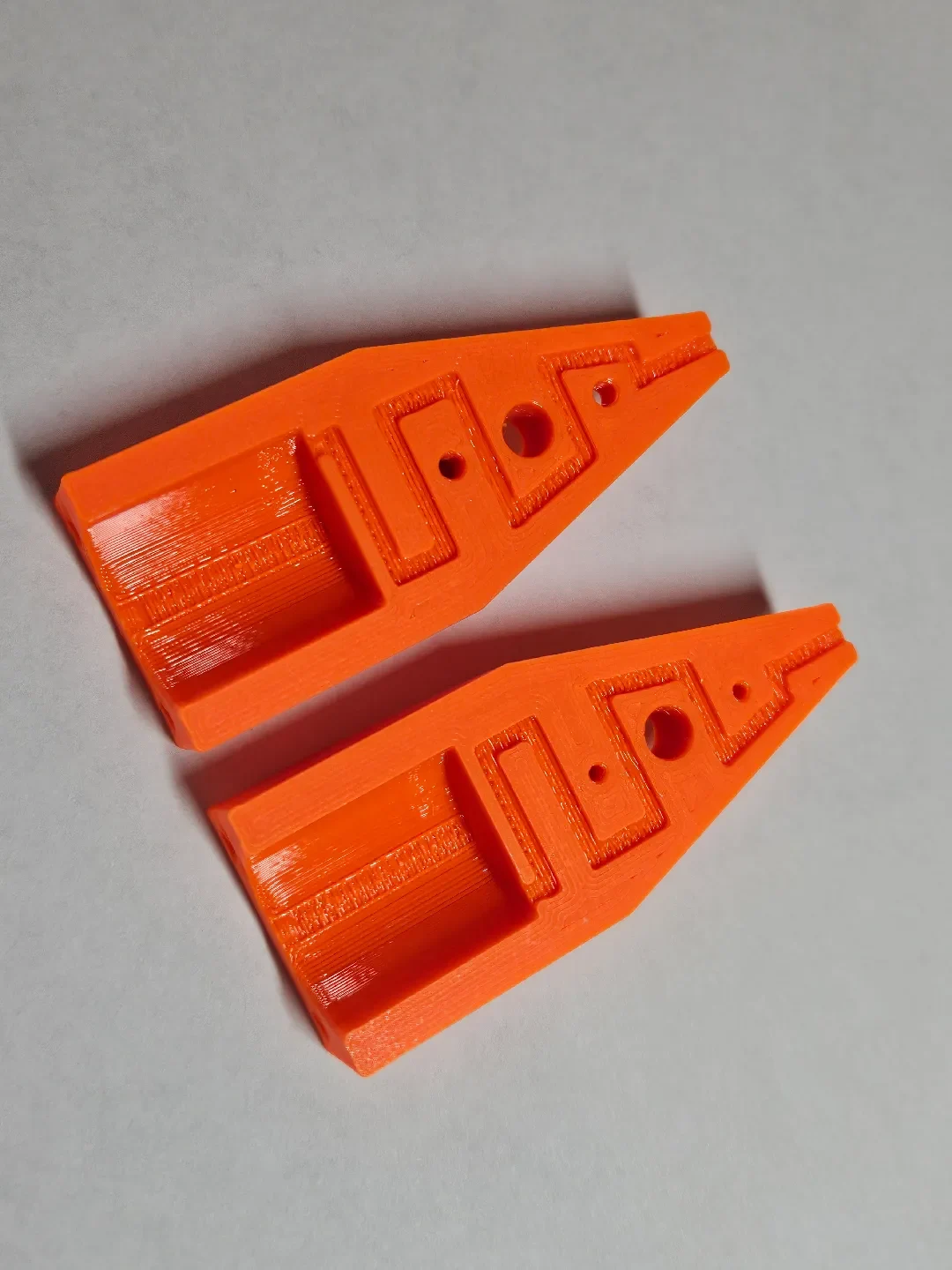

Этот корпус будет содержать конденсатор и ферритовый тороид. Используйте короткий стальной антенный провод с медным покрытием (калибр 22) и проложите его через S-образный канал внутри корпуса. На последний сантиметр или около того я надел термоусадочную трубку для снятия натяжения. Этого достаточно, чтобы предотвратить выдергивание провода из корпуса. Кажется, что он не вводит достаточную индуктивность для изменения характеристик антенны.

Я печатал в Prusament PETG, используя только опоры на рабочей пластине. Распечатайте плоской стороной вниз. Не используйте материалы, содержащие углеродное волокно, поскольку они могут быть проводящими и влиять на производительность. PETG хорош для частичного использования на открытом воздухе, но если вы планируете установить его на постоянной основе, я рекомендую ASA для лучшей устойчивости к ультрафиолетовому излучению.
