Крошечная портативная антенна EFHW...

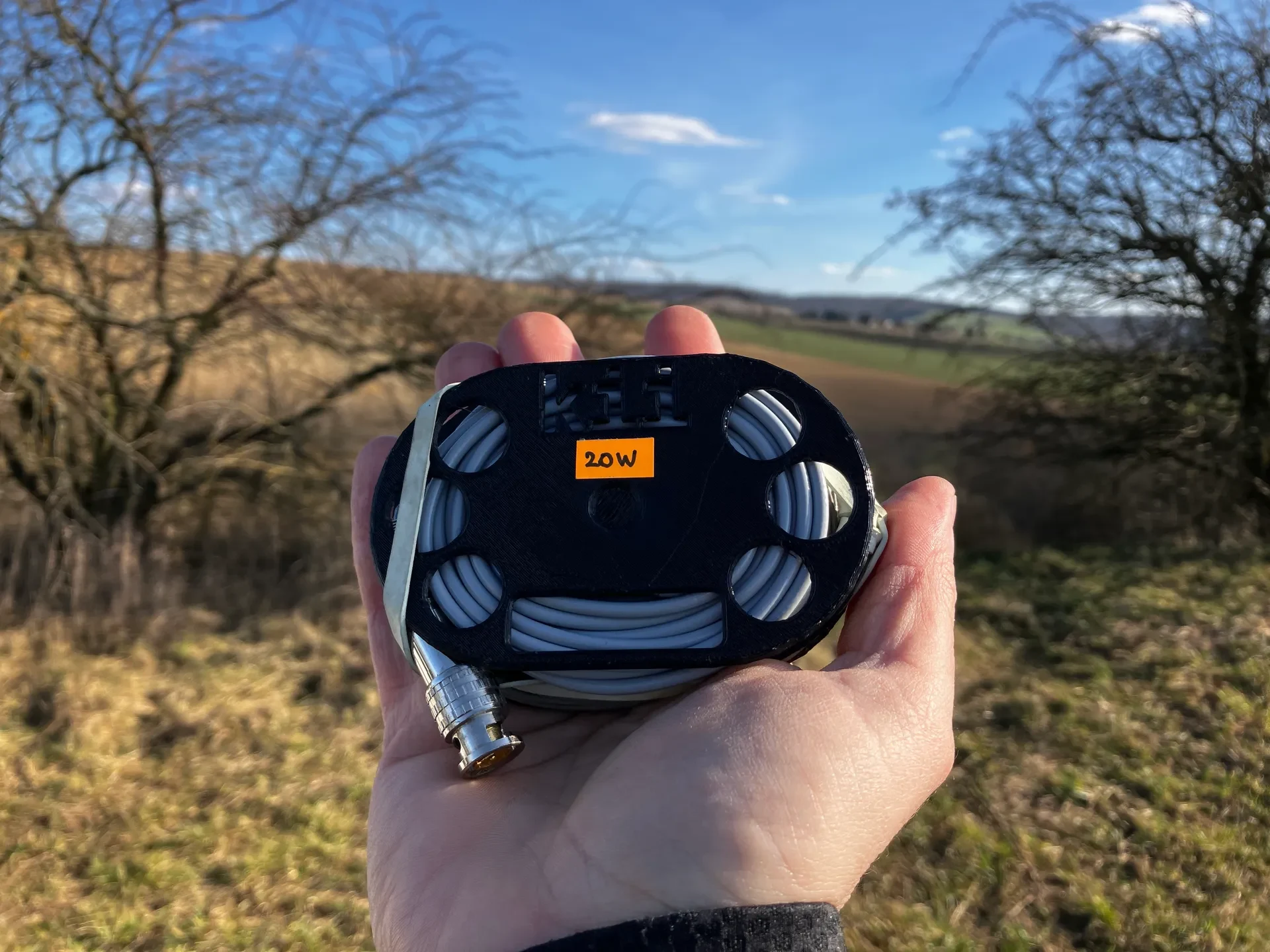

Предлагаемое решение — устройство намотки антенны, которое объединяет УООНН в центре и
содержит два отсека, в первом один тонкий коаксиальный кабель типа RG174/U
длина 2,5м и заканчивается разъемом BNC, а во втором
наматывается тонкий провод длиной 20,2м (может потребоваться некоторая регулировка).
Прекрасно работает на диапазонах 40 м, 20 м и приемлемо на диапазоне 15 м. При проводной связи на расстоянии 15,12 м работает и на диапазоне 30 м.
Вам нужно будет распечатать 3 детали, сборку UNUN (несбалансированный-несбалансированный трансформатор) и добавить тонкий изолированный провод длиной 20,2 м. Подробные инструкции в Tiny_Portable_EFHW_antenna.pdf или посетите http://om2ju.com.
Исходный файл OpenScad также предоставляется, не стесняйтесь экспериментировать с модификациями. Если вы решите опубликовать ре��ультаты, пожалуйста, оставьте исходный заголовок в исходном файле.
