Duender - 2X преобразование Creality Ender-3 CoreXY...

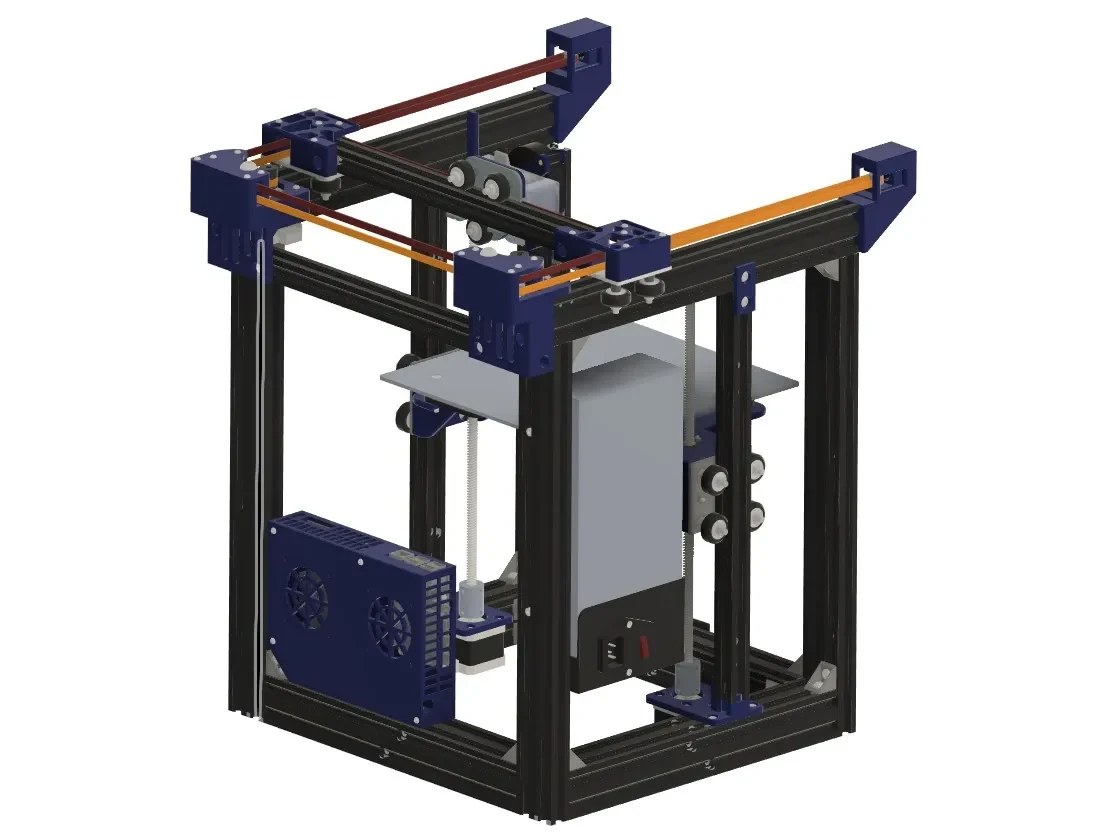

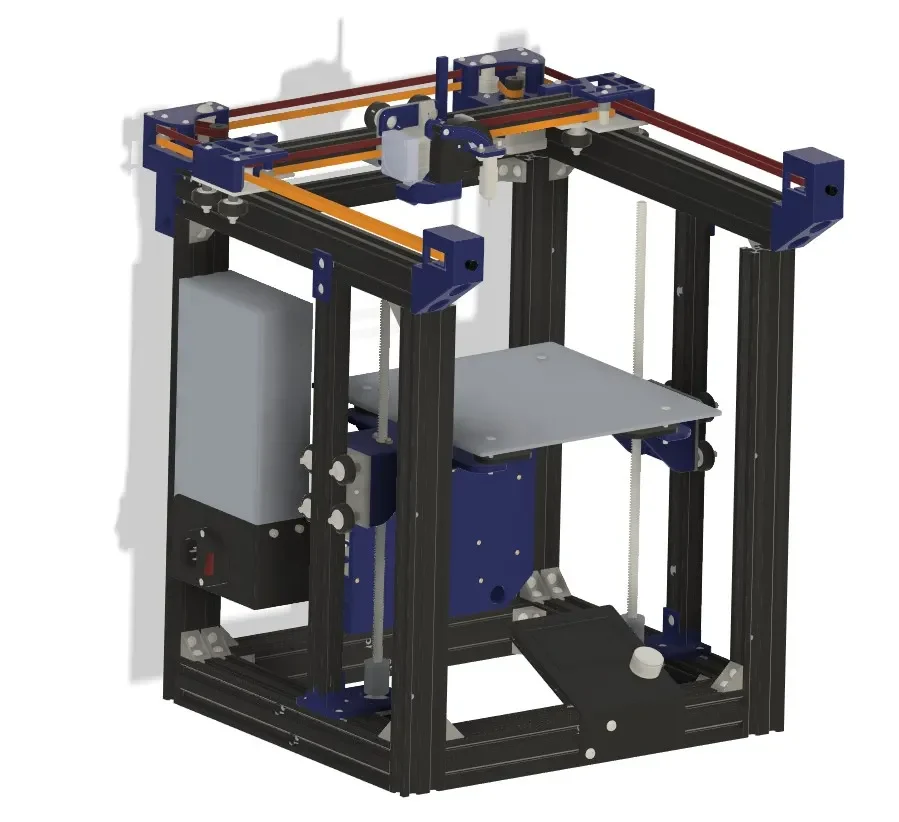

Этот проект представляет собой преобразование двух старых принтеров Ender-3 в один 3D-принтер CoreXY. Целью было повторно использовать как можно больше оригинальных компонентов, сводя к минимуму количество дополнительных деталей, необходимых для сборки. В результате получается быстрый, стабильный и современный принтер, дающий новую жизнь устаревшим машинам.

Конструкция построена на рамах, двигателях и многих механических деталях от двух Ender-3. Требуются некоторые дополнительные компоненты, такие как подшипники, ремни и алюминиевые пластины, но общая стоимость остается значительно ниже, чем покупка нового принтера CoreXY.

___________________________________

Проект имеет обновленную версию. Все необходимые модели, а также полную инструкцию по сборке можно найти на GitHub.

https://github.com/Irbis3D/Duender

___________________________________

Видео о создании этого проекта.

Пошаговое руководство по сборке доступно в виде видеоурока на моем канале YouTube.

Если у вас есть два старых принтера Ender-3, собирающих пыль, этот проект дает возможность превратить их в высокопроизводительную систему CoreXY, сохранив при этом низкие затраты и максимально эффективно используя уже имеющиеся у вас детали.

Мой Discord-��ервер:

https://discord.gg/ae44FHv786

Журнал обновлений — версия 1.1

Отверстия для крепления двигателя XY перемещены на 1 мм внутрь, чтобы предотвратить столкновение с профилем рамы.

Добавлены кронштейны двигателя для поддержания угла двигателя и предотвращения наклона из-за натяжения ремня и нагрева.

Части для покупки:

F623RS Подшипник 3*10*4 мм — 20 шт.

2X https://s.click.aliexpress.com/e/_olodFcZ

Ремень GT2 6мм — 2шт 1,5м (Размер C — Цвет 5м)

https://s.click.aliexpress.com/e/_ooDLTEH

Набор разъемов для алюминиевого профиля — 40 угловых кронштейнов + 80 шестигранных головок M5x8 мм + 80 гаек с Т-образными пазами M5 серии 20

2X https://s.click.aliexpress.com/e/_omYaiBL

Модели для печати:

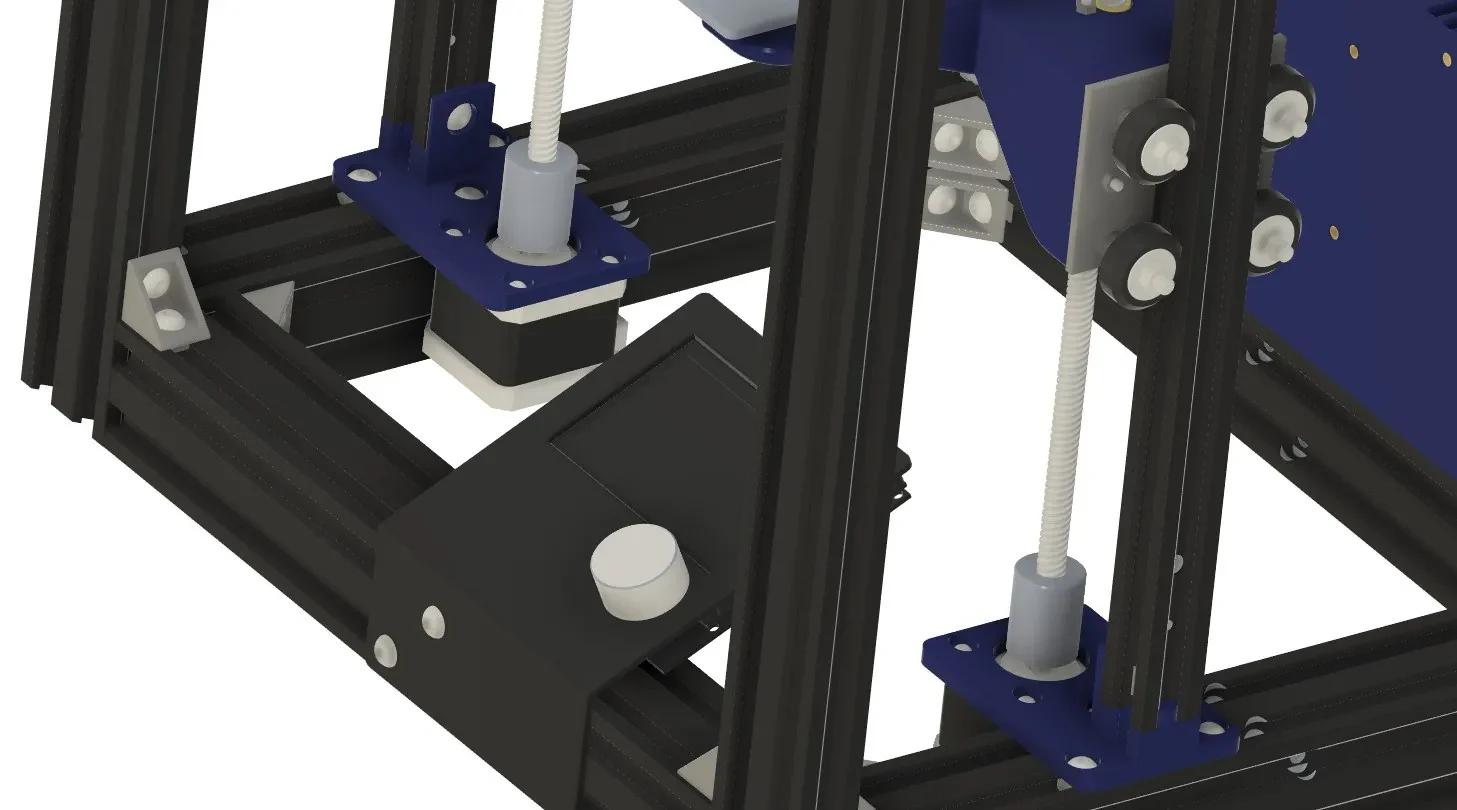

Ось Z

Держатель для кровати L.stl

Держатель для кровати R.stl

Z Mount L.stl

Z Mount R.stl

Z Верхнее крепление L.stl

Z Верхнее крепление R.stl

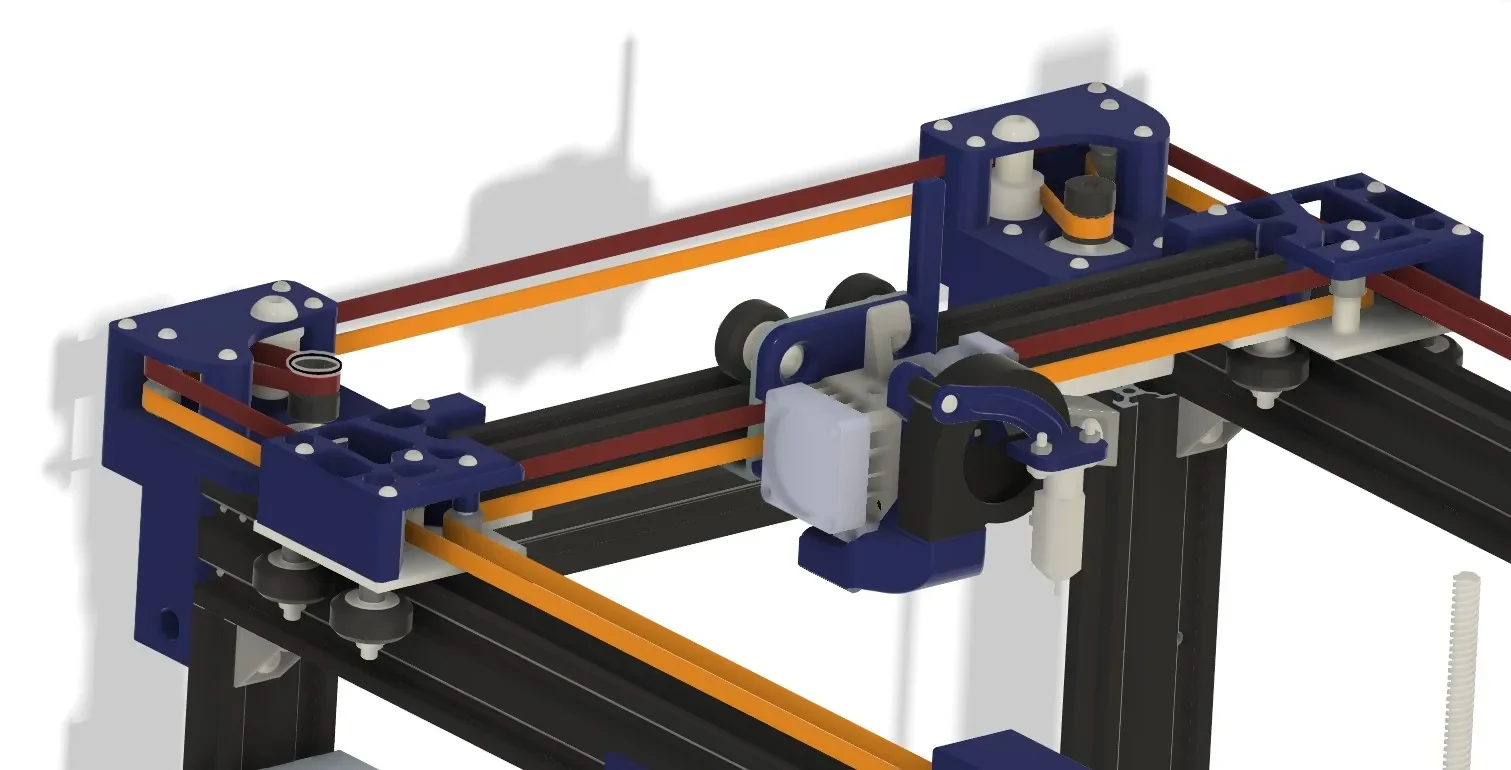

Ось X

X Крепление L.stl

X Mount R.stl

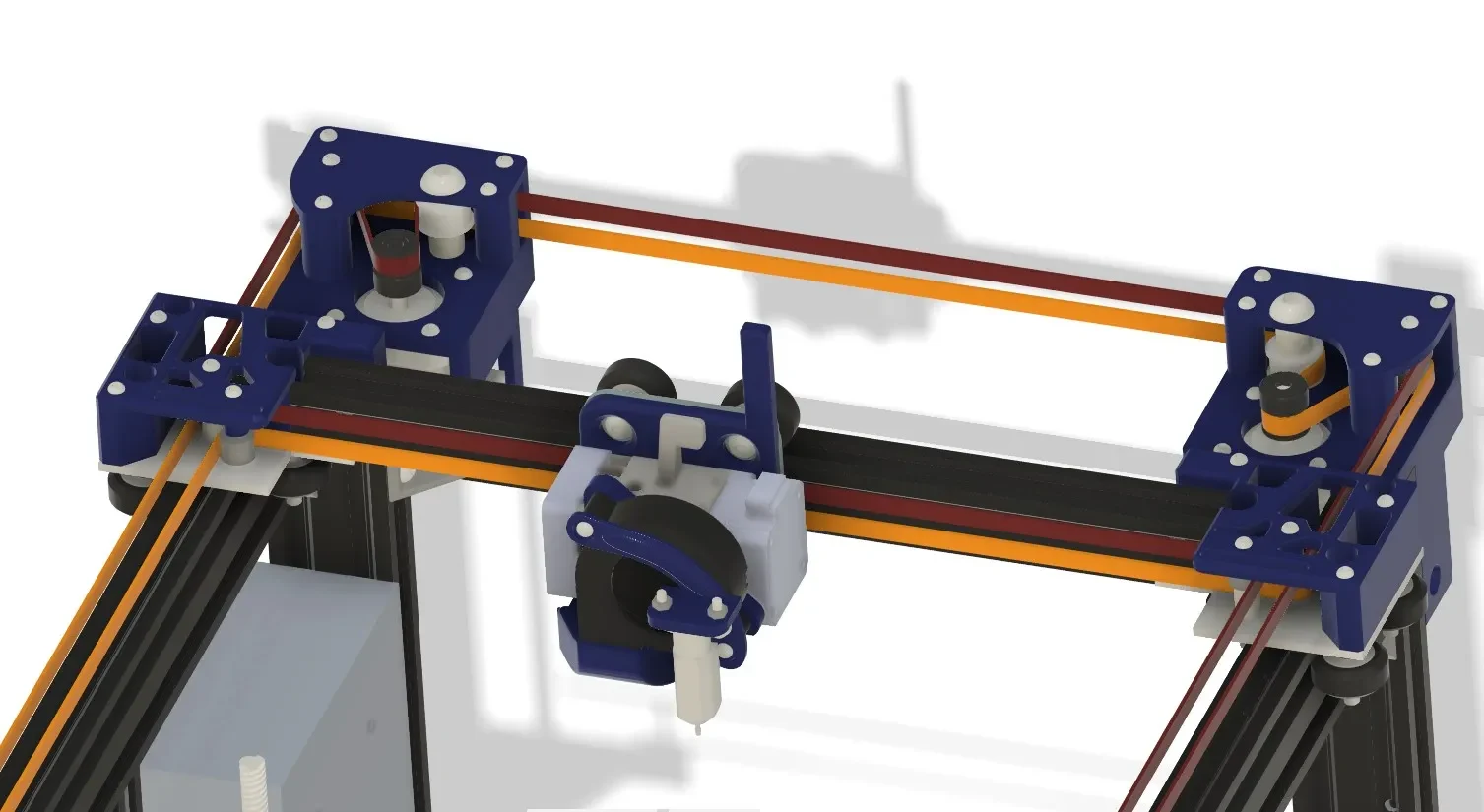

Ось Y

Натяжитель ремня L.stl

Натяжитель ремня R.stl

Фронтальный захват L.stl

Передняя задержка R.stl

Y левый мотор 1.stl

Y левый мотор 2.stl

Y Правый мотор 1.stl

Y Правый мотор 2.stl

Y Держатель двигателя L

Y Держатель двигателя R

Проставки

Проставка M3 1,6 мм.stl (×16)

Проставка M3 2 мм.stl (×2)

Проставка M3 10 мм.stl (×2)

Проставка M8 1 мм.stl (×2)

Проставка M8 10 мм.stl (×2)

Электроника

Чехол для электронного ящика.stl

Электронный ящик Main.stl

Экструдер H2

5015 H2 Охлаждение.stl

Bltouch Mount.stl

Экструдер H2 Mount.stl

Алюминиевые пластины (нужно сделать самостоятельно)

Z Алюминиевая пластина L.stl

Z Алюминиевая пластина R.stl

X Квасцовая Тарелка L.stl

X квасцовая пл��стина R.stl

Направляющие для сверл

Руководство по пластине экструдера.stl

Y Левая пластина Guide.stl

Y Правая пластина Guide.stl

Z Левая пластина Guide.stl

Z Right Plate Guide.stl
