Проект Aeolus: ветровая турбина с вертикальной осью V2...
Примечание. Если у вас есть вопросы по дизайну продукта, посетите https://www.kickstart-design.com. Компания Kickstart Design LLC, расположенная в Милуоки, штат Висконсин, — это компания по разработке продуктов, которой я совладельцем/управляю. Мы предлагаем широкий спектр услуг, которые помогают производителям превращать свои проекты в производственные продукты.
Вы также можете посетить мой блог @ https://www.kickstart-design.com/blog.

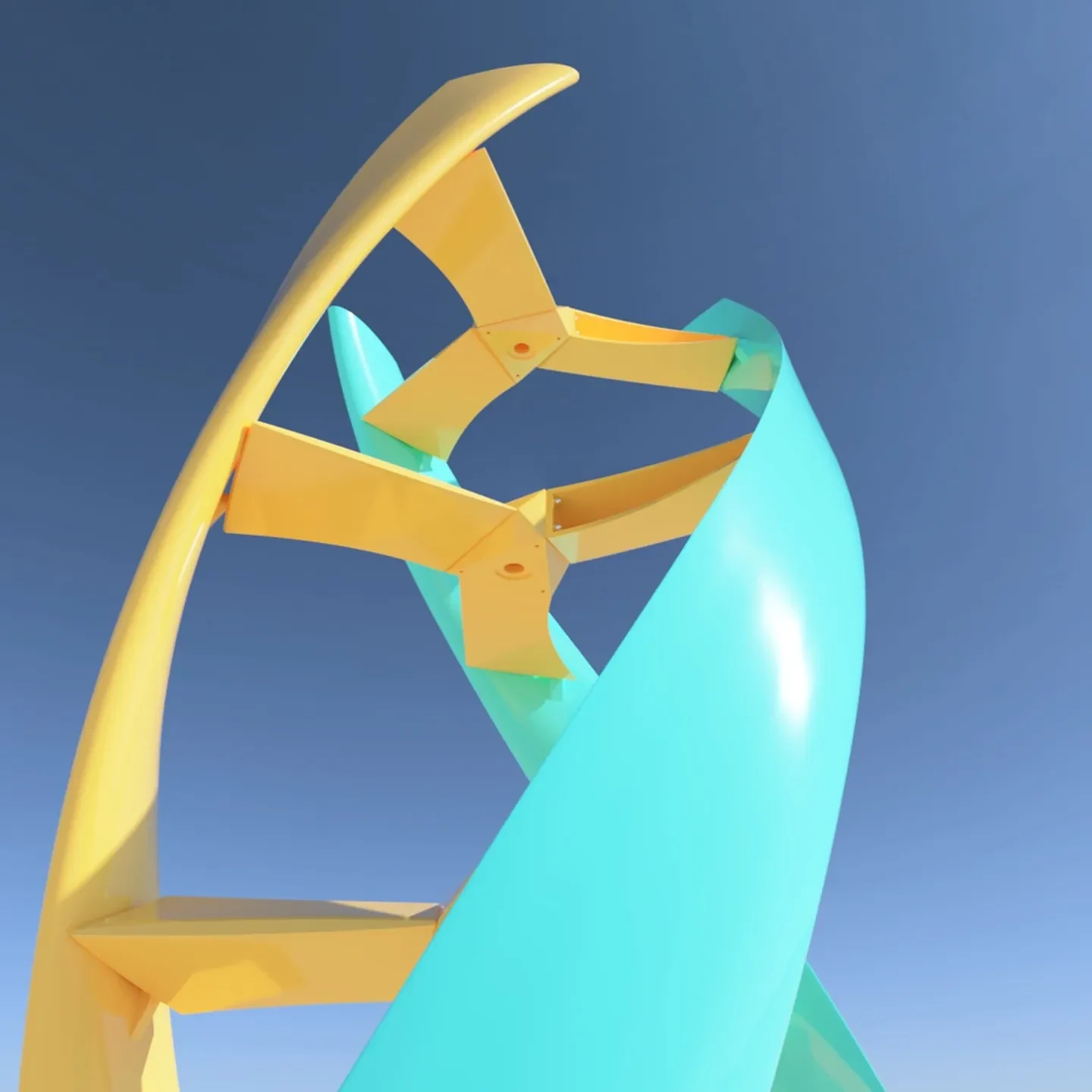

Это вторая версия ��оего ветрогенератора с вертикальной осью. (V.A.W.T.) Я стал называть проект VAWT Эол в честь греческого бога ветра. Цель этого проекта — не только уменьшить выбросы углекислого газа, но и сделать это эстетически приятным способом. Я убежден, что чистой функциональности недостаточно, чтобы убедить людей перейти на чистые источники энергии. Когда функциональность сочетается с красотой, вращающийся кусочек пластика может перед��ть как чистую энергию, так и воображение тех, кто на него смотрит.

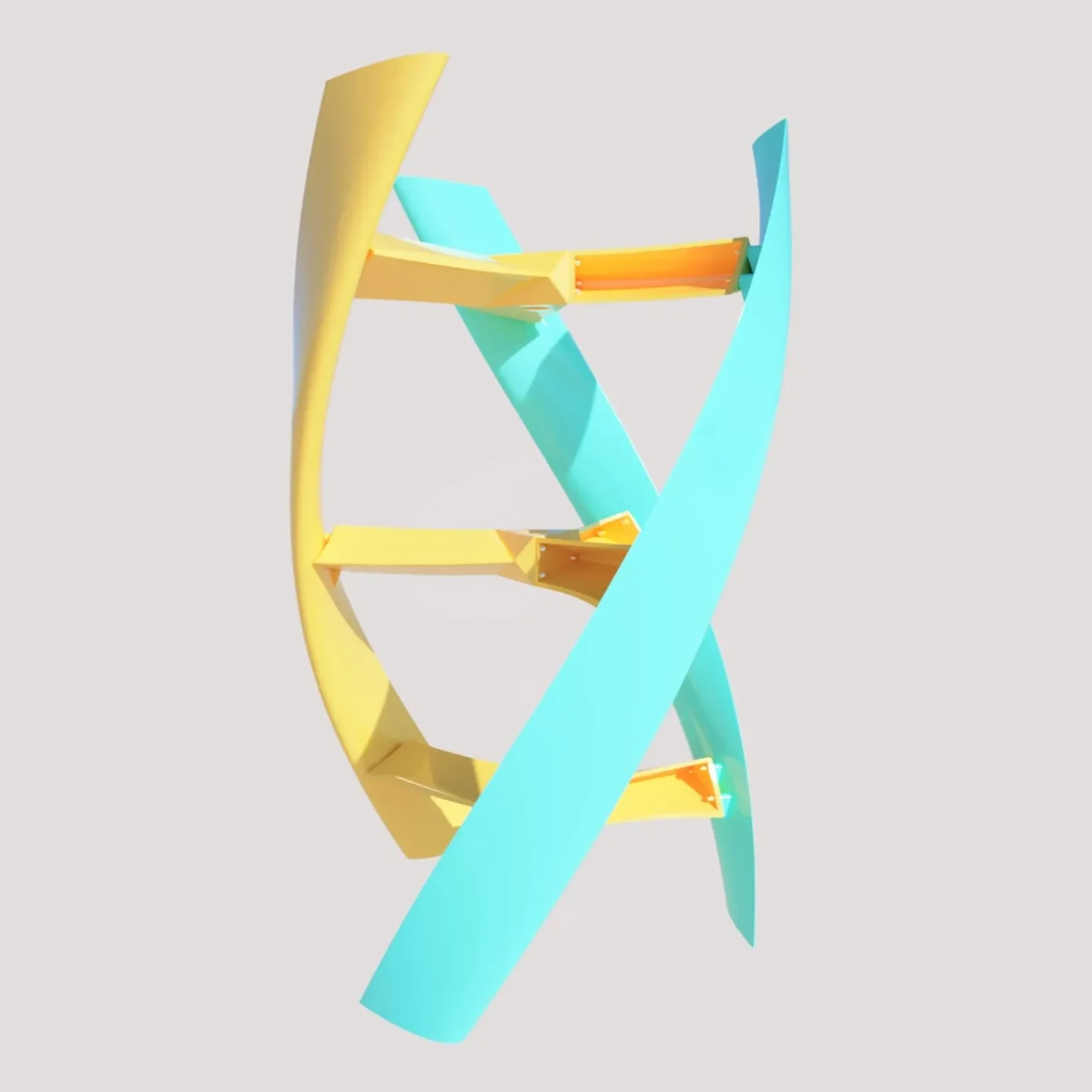

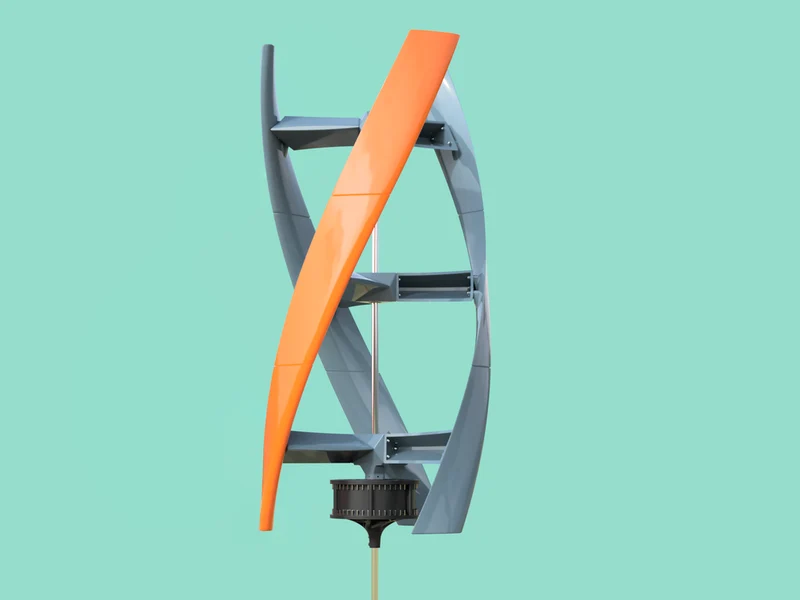

Этот VAWT состоит из четырех частей, которые легко распечатать на 3D-принтере. Эта модульная конструкция имеет два преимущества. Возможность печати отдельных деталей означает, что она более доступна для принтеров с меньшим объемом сборки. Кроме того, турбину можно устанавливать на любую высоту без ущерба для ее структурной целостности. По сути, эта турбина состоит из двух типов вертикальных ветряных турбин. Винтовая турбина Дарье и ветряная турбина Савониуса.
Пожалуйста, не стесняйтесь задавать как можно больше вопросов! Даже если это звучит как глупый вопрос! Я, конечно, многому учусь, размышляя о процессе или объясняя, почему я разработал что-то определенным образом.
Настройки печати
Бренд принтера: Creality
Принтер: CR-10
Плоты: Нет
Разрешение: 0,20 мм
Заполнение: 10%
Примечания: Старайтесь, чтобы все было как можно более легким.
Необходимое оборудование

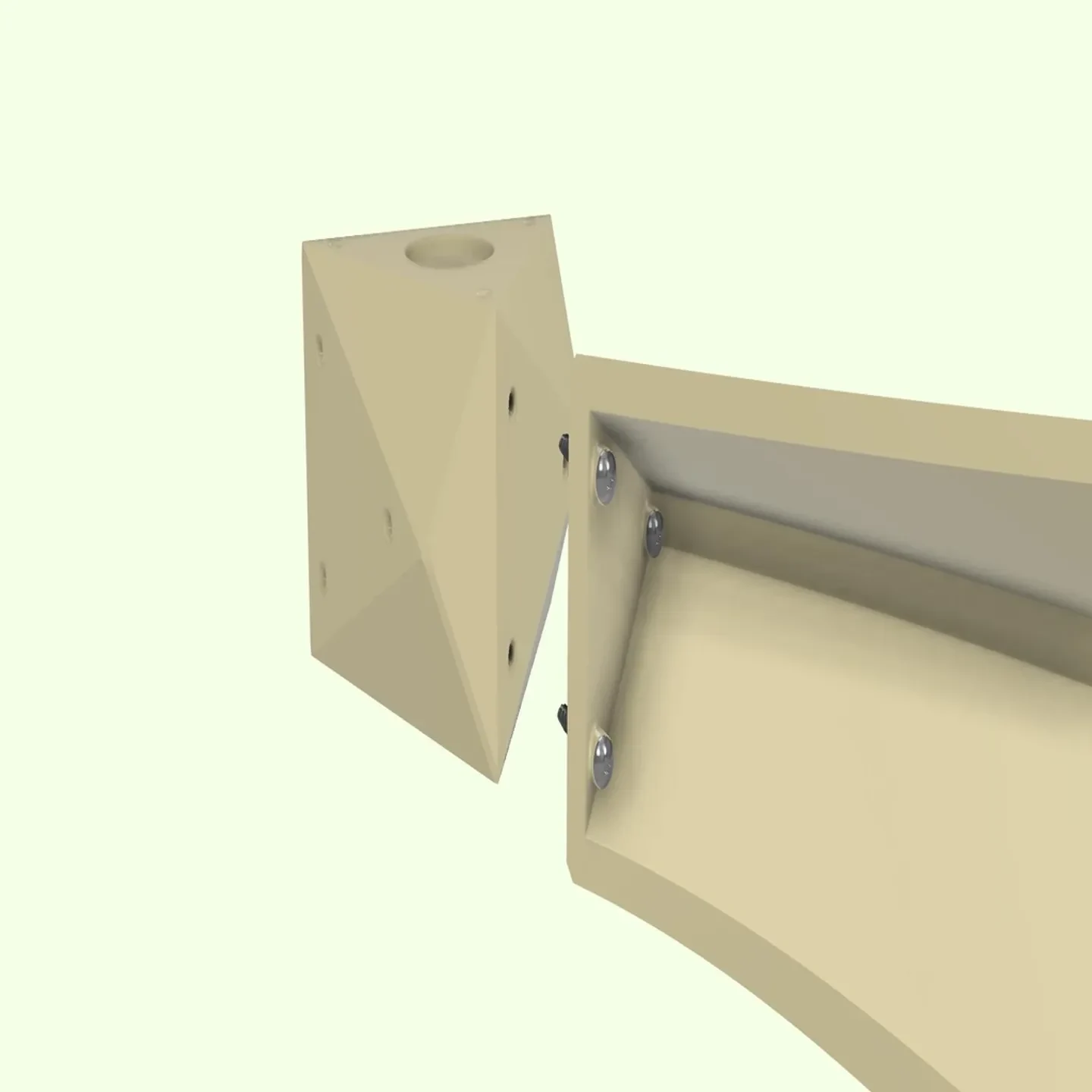

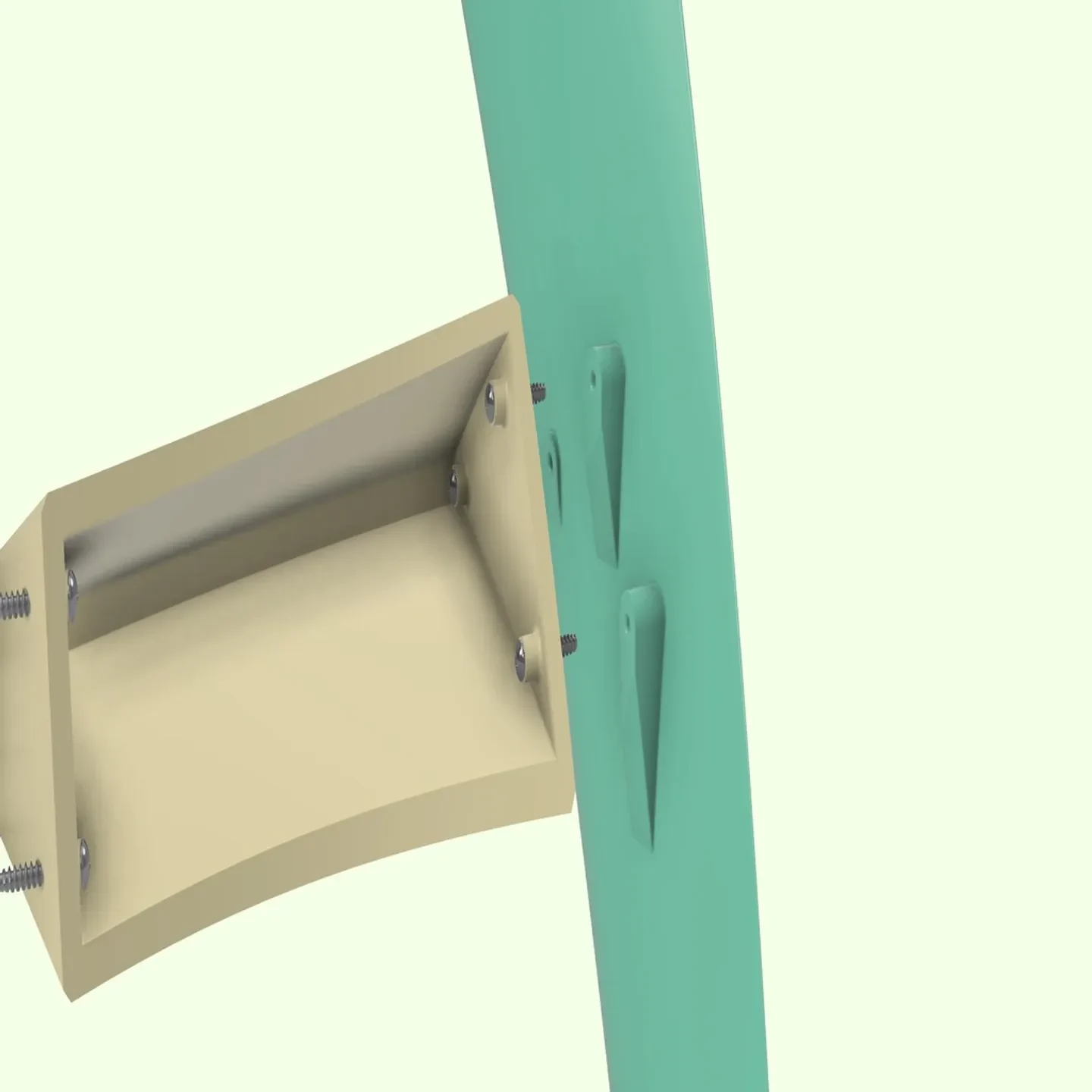

Я уже учел допуск в этой модели, но вам, возможно, придется наст��оить его в зависимости от вашего принтера. Центральная часть рассчитана на упорный подшипник размером 12 x 26 x 9 мм (https://www.amazon.com/gp/product/B002BBH8TW/ref=oh_aui_detailpage_o02_s03?ie=UTF8&psc=1), а отверстия для винтов рассчитаны на винты с потайной головкой m3 длиной 12 мм. Я использовал линейные стержни диаметром 12 мм (https://www.amazon.com/gp/product/B002BBJ0CA/ref=oh_aui_detailpage_o06_s00?ie=UTF8&psc=1), которые скреплены зажимными кольцами диаметром 12 мм ( https://www.amazon.com/gp/product/B0020800IC/ref=oh_aui_detailpage_o08_s00?ie=UTF8&psc=1). Эти зажимные кольца также удерживают упорные подшипники.
Винты: https://www.mcmaster.com/99512a225
