Корпус Orange Pi 5 Plus Tower, версия 2

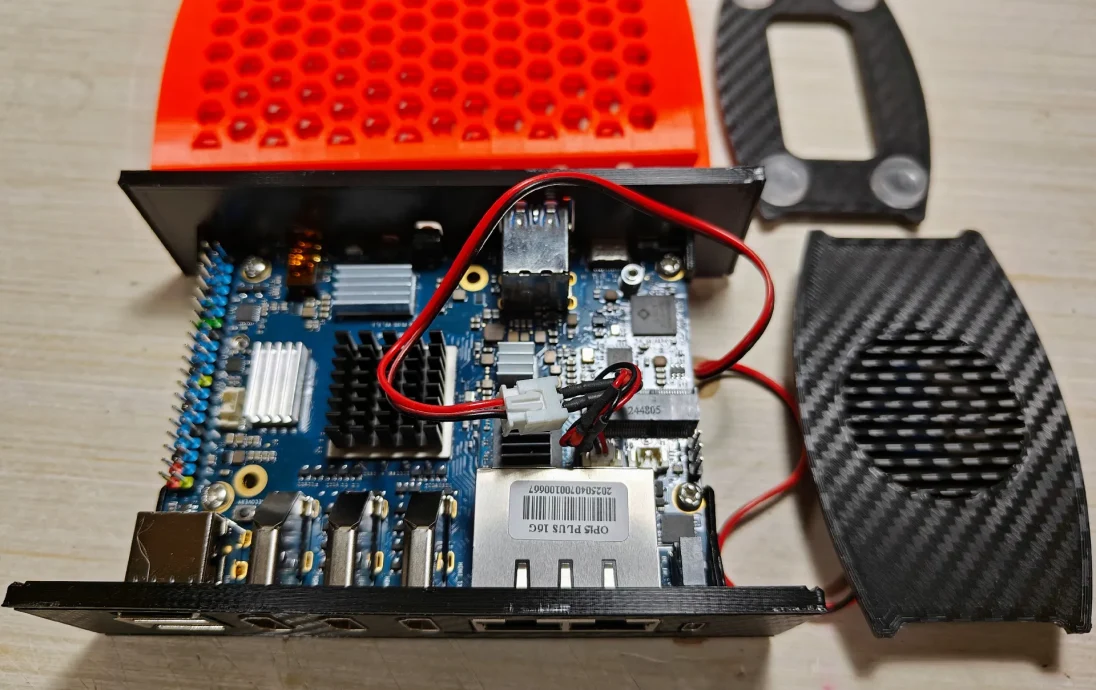

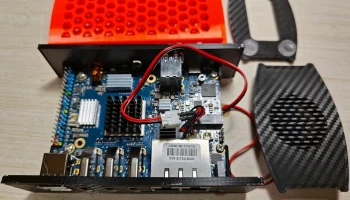

ОБНОВЛЕНИЕ от 21 июля 2025 г.: Версия 2, обновлены все модели. Я перепроектировал корпус, используя винты M3 x 5 мм для крепления лицевых панелей к печатной плате. (вместо предыдущей посадки с трением) Эта версия также безопасна для микрокомпонентов, находящихся близко к краям печатной платы.

ОБНОВЛЕНИЕ от 27 июля 2024 г.: я модифицировал переднюю и заднюю панели так, чтобы они больше не соприкасались с некоторыми компонентами поверхностного монтажа, расположенными очень близко к краю печатной платы.

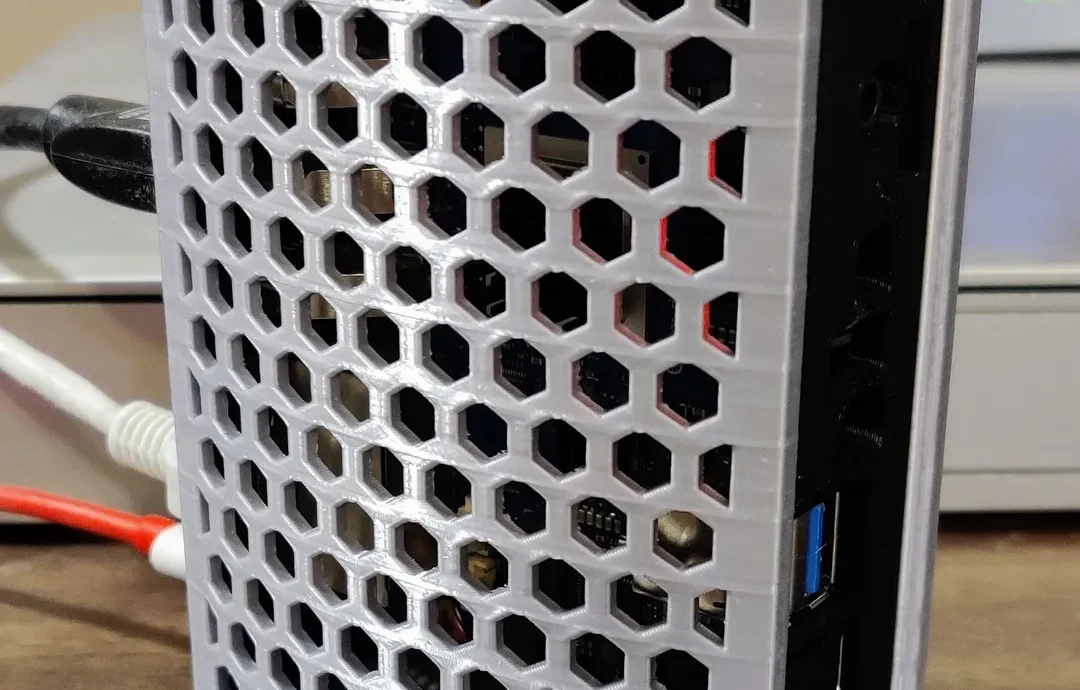

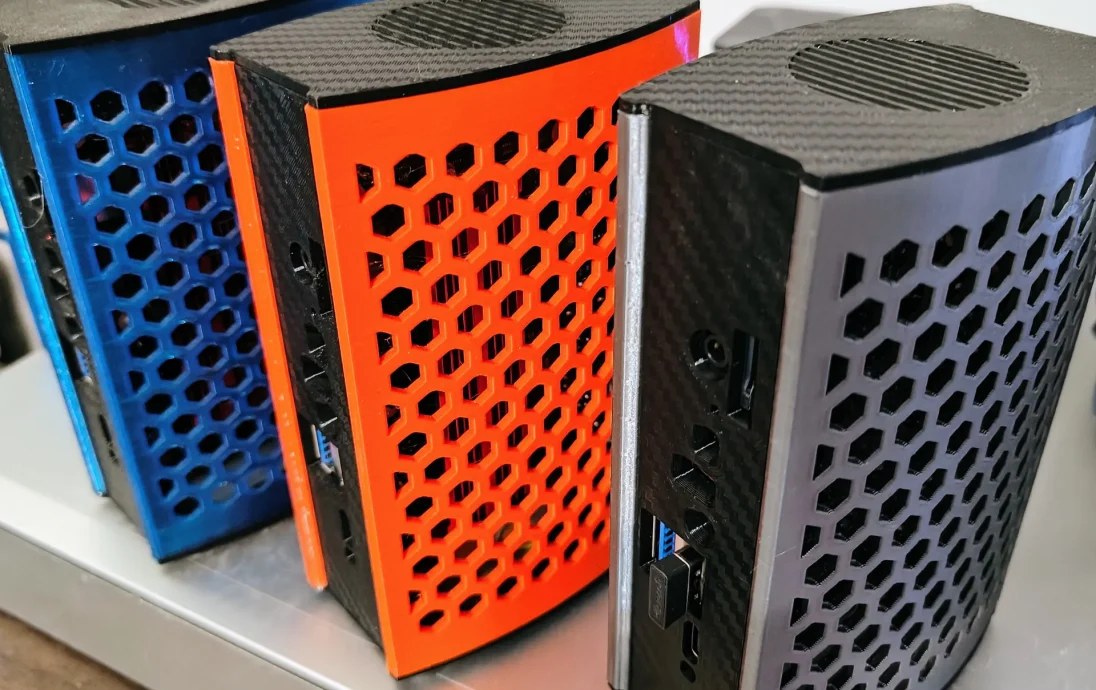

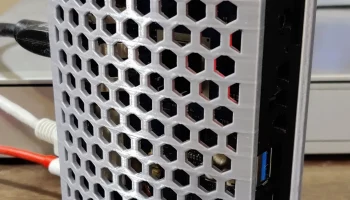

ОБНОВЛЕНИЕ от 06 января 2024 г.: Спасибо bsmely за эту идею, чтобы не отставать, я понял, как использовать кривые и верстак решетку2 в FreeCAD для создания собственных вентилируемых сторон с шестигранной сеткой.

ОБНОВЛЕНИЕ от 27 августа 2023 г.: найден альтернативный 40-мм вентилятор (см. рисунок) и добавлено новое верхнее вентиляционное отверстие с фрикционными штифтами.

Это мой второй чехол для Orange Pi 5 Plus.

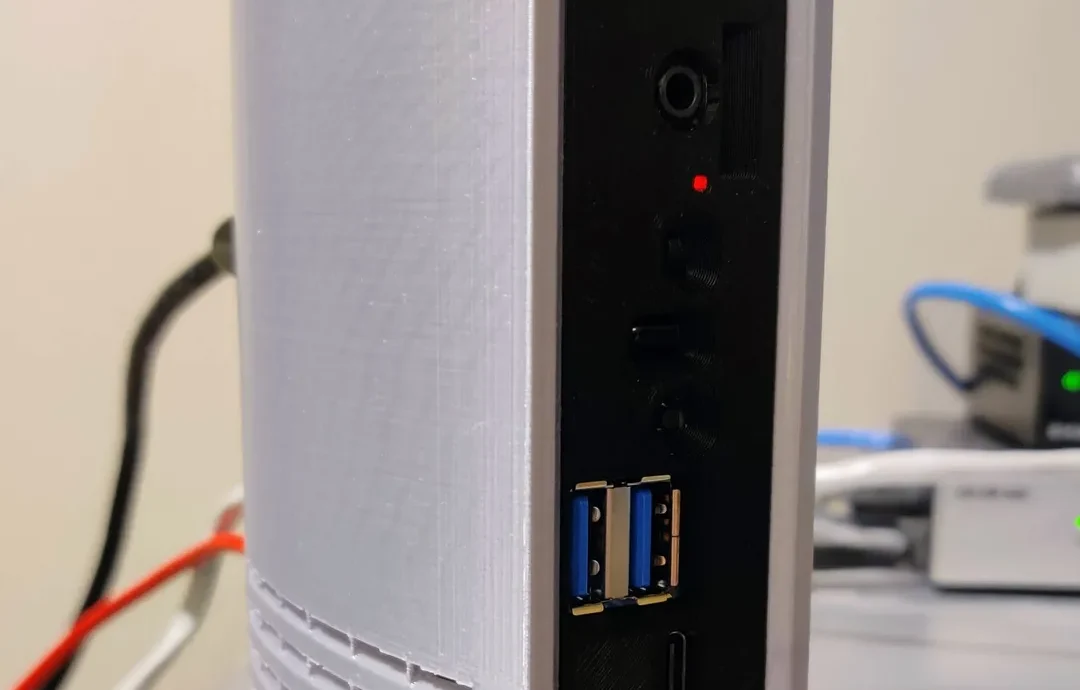

Вентиляционные отверстия на боковых частях немного амбициозны и привели к некоторым изогнутым свесам. Они не будут печатать чисто, но я перевернул деталь для печати, чтобы все загрязнения были расположены внутри корпуса и не были видны после сборки.

Настройки печати

Производитель принтера: Prusa

Принтер: МК4С

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2 мм + 3 оболочки/периметр.

Заполнение: 20 %

Нить: Overture PETG Pro Black

Примечания:

Я добавил небольшие выступы на переднюю и заднюю лицевые панели, чтобы тонкий край оставался приклеенным к печатной платформе. Вам нужно будет обрезать их бокорезами. Все детали можно печатать без опор, небольшие выступы могут быть немного неряшливыми, но они все равно будут работать и их не будет видно. При печати боковые стороны футляра должны иметь поля, чтобы они не упали.

Распечатайте детали в заданной ориентации. ИСПОЛЬЗУЙТЕ ПОЛЯ НА БОКОВЫХ ЧАСТЯХ. На боковой части есть изогнутый выступ с прорезями для вентиляционных отверстий, и они не будут печатать аккуратно, поэтому я перевернул деталь для печати, чтобы любой беспорядок был внутри корпуса и не был виден после сборки. Вы также можете попробовать использовать «опоры только на рабочей пластине» для сторон с прорезями вентиляционных отверстий. (Однако я подозреваю, что большинство людей будут использовать шестигранные вентилируемые стороны.)

Я всегда печатаю все с минимум 3 оболочками/периметрами.

Пост-п��чать

Другие вещи, которые вам понадобятся...

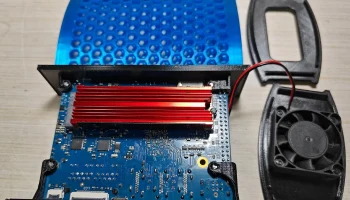

Корпусный вентилятор 40 x 10 мм, 5 В

Я использовал Noctua NF-A4x10, но это слишком сложно, так как вам нужен только 2-проводной вентилятор.
Я также использовал вентилятор WINSINN 40 мм, 5 В — гидравлический подшипник, 5000 об/мин, 4010.
НИ ОДИН из вентиляторов размером 40 x 10 мм, которые я смог найти, не имел разъема, подходящего к разъему вентилятора Orange Pi 5 Plus.
Вам либо необходимо купить 2-контактные разъемы типа «папа» 26AWG JST 1,25 мм и заменить (припаять) разъем вентилятора,
или создайте адаптер, используя разъем «папа», указанный выше, и разъем «мама» XH2.54-2PIN.
Подобный адаптер будет работать только с 2-проводным/контактным вентилятором. Для вентилятора Noctua я установил 2-контактный разъем JST 1,25 мм.
и 2 контакта от разъемной планки с разъемными штырьками диаметром 2,54 мм, чтобы вставить их в вилку вентилятора Noctua.
(если вы используете вентилятор с более чем двумя проводами, вам нужно будет найти контакт проводки используемого вами вентилятора)

Винты M3 x 5 мм (4)
Паяльник и припой
Супер маленькая термоусадочная трубка
Футеры для нижней части:

Я использовал бамперы и дверные упоры Scotch SP951-NA, круглые, прозрачные, 1/2 дюйма (4).
Как я это разработал

О процессе проектирования...

Я использую Ubuntu Linux на всех своих домашних компьютерах. Это ограничивает мой выбор программного обеспечения САПР, поэтому я научился использовать FreeCAD, поскольку существует собственная версия Linux, которая со временем становится все более стабильной.
