Настольный чехол Orange Pi 5
Обновление. В этом случае мне не нравится доступ к SBC, пожалуйста, посмотрите мой профиль для версии Tres для настольного компьютера Orange Pi 5 (см. файл 3mf без вентилятора) или воспользуйтесь этой ссылкой:
https://www.printables.com/model/628109-orange-pi-5-desktop-case-version-tres
→ оригинальное описание приведено ниже, так как я включил некоторые результаты тепловых испытаний

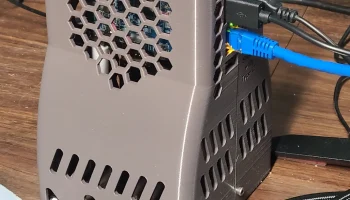

Это стоечный чехол для Orange Pi, где питание, аудио, HDMI и USB C выходят сзади, а внутреннее пространство можно развернуть в горизонтально�� положении. Большой корпус обеспечивает его устойчивость и защищает от суровых условий настольной жизни. Он также поднимает корпус, чтобы облегчить доступ к кнопке питания, карте microSD и портам USB. Более постоянные соединения, включая источник питания и HDMI, находятся сзади.
Вертикальная установка SBC сохраняет его прохладным, обычно около 40-50 C, за исключением полноэкранного видео на YouTube, ког��а температура поднимается примерно до 65 C. Я все равно добавил алюминиевый радиатор с активным / пассивным охлаждением, и он подходит. Радиатор не особо способствует пассивному охлаждению, максимальная температура при воспроизведении видео на YouTube составляет около 62 C. На задней стороне достаточно места для твердотельного накопителя.
Я обновил модель, чтобы использовать винты M3x8 (или длиннее) для сборки боковых сторон и M2,5x8 (или длиннее) для крепления SBC (винты M3 могут оказывать слишком большую нагрузку на SBC, поскольку диаметр отверстий составляет 3,0 мм). Винты с круглой головкой смотрелись бы лучше всего, но я использовал головку с торцовым ключом, поскольку она у меня есть.
Я напечатал его из переработанного PLA 3D-Fuel Refuel, поэтому у меня просто случайный серый цвет. Никаких опор не требуется (PrusaSlicer 2.6 альфа жалуется, что требуются опоры, но без них все печатается нормально).
Существует множество чехлов для Orange Pi 5 и, конечно же, для Raspberry Pi 4, но мне нужен был чехол, обеспечивающий лучшую защиту и лучший доступ к портам и выключателю питания. Корпус по-прежнему достаточно мал, чтобы его можно было легко перемещать, и занимает на моем столе всего лишь квадратное пространство площадью 4 1/2 дюйма (120 мм). Но он достаточно большой, чтобы пролить напиток на стол, и он не испортится, а SBC находится над путаницей кабелей, которые, кажется, повсюду. Вентиляционных отверстий повсюду достаточно, чтобы что-то, расположенное сверху, не мешало охлаждению. А наша домашняя кошка втерла свой запах, потерев его головой, без каких-либо побочных эффектов, что является основной целью дизайна.

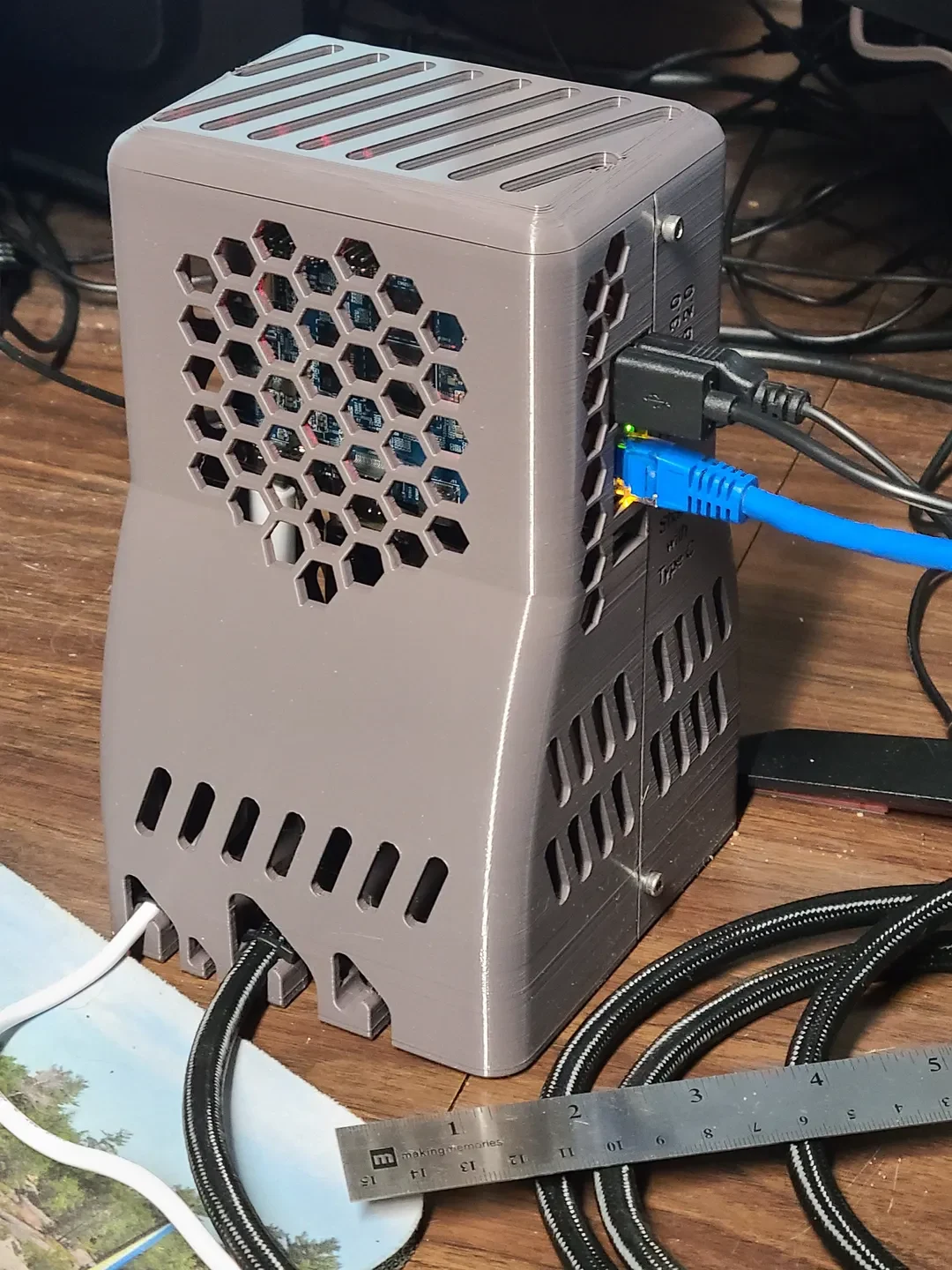

Основные кабели выходят сзади на рабочий стол, и у меня есть каналы для стяжек, которые помогают удерживать их на месте. На фотографии у меня клавиатура и мышь подключены сбоку, потому что я использую их на других SBC. Немного сложно добраться до застежек-молний, но открыть две половинки — это вполне осуществимо. Я временно собрал корпус с кабелями с нужным изгибом, затем отметил скотчем место на кабеле, где он выходит из корпуса. Затем я открыл корпус, обернул внутреннюю часть кабеля изоляционной лентой, чтобы он не проскользнул через стяжку, а затем завязал кабель.
Внутри основания переднего корпуса, где установлен OPi, имеется дополнительное пространство. Имеется вертикальный разделитель с метками для внутренних соединений, но при необходимости его также можно просверлить для монтажа печатной платы.

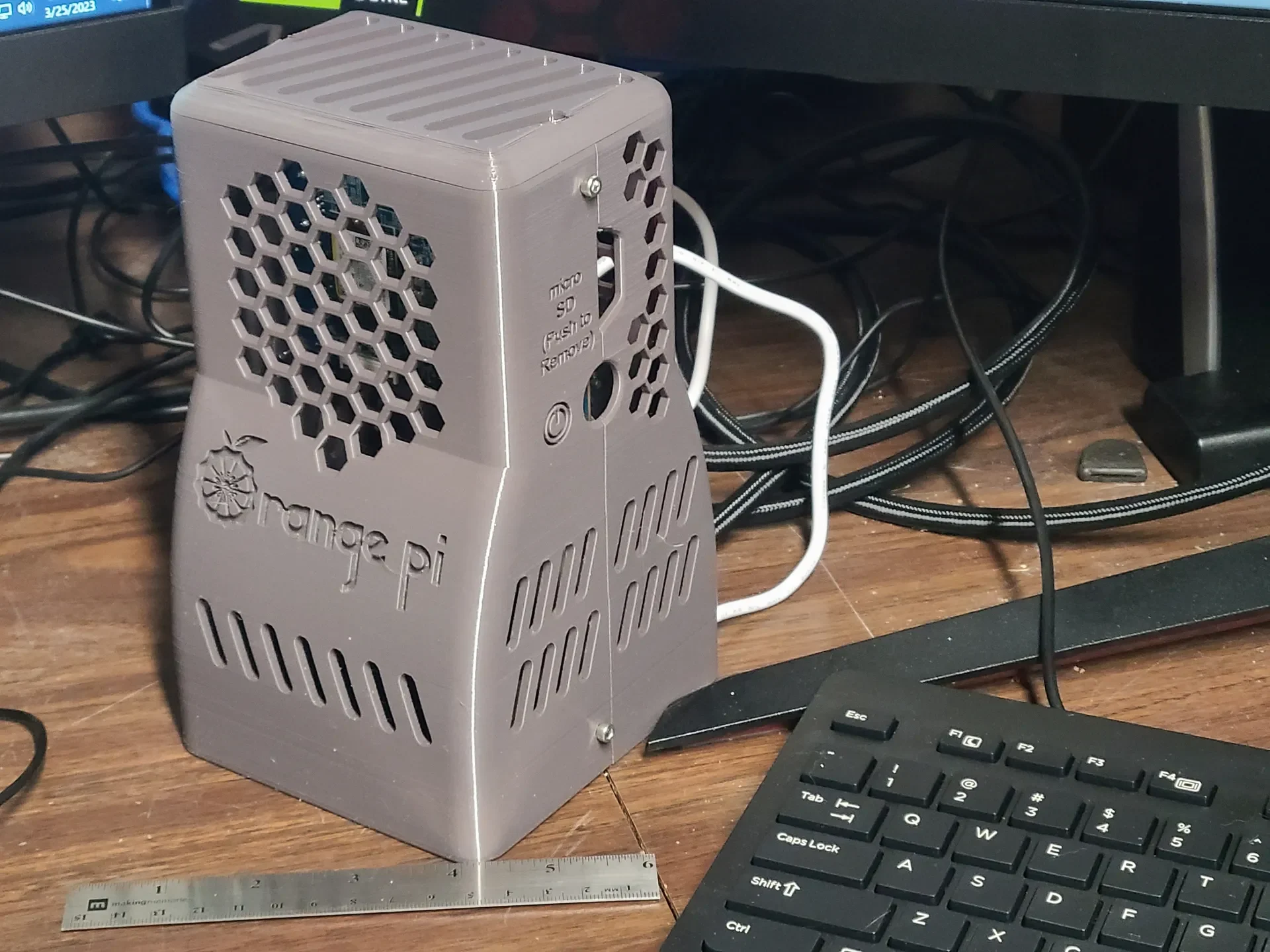

На корпусе имеются маркировки соединений. Хотя некоторые из них очевидны, другие, такие как порты USB 2 и 3, с течением времени будет трудно отслеживать. В большом футляре есть место для этикеток для меня в будущем.
Огромное спасибо choovick, который выложил макет 3d модели Orange Pi 5, которая является основой для этого корпуса. Вот ссылка на его пост:
https://www.printables.com/model/360326-orange-pi-5-3d-model-mock
Я включил модель Fusion 360 на случай, если кто-нибудь захочет сделать ее ремикс. Я внес в модель некоторые незначите��ьные улучшения на основе того, чему научился при работе с версией V2.
