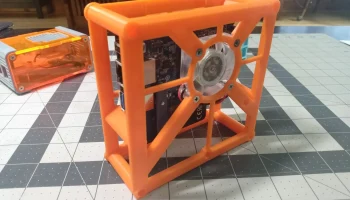

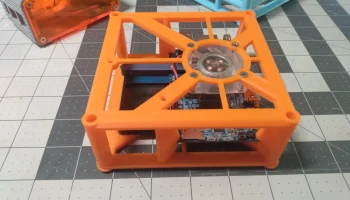

Защитный чехол Orange Pi 5 - Вентилятор 4010 - Совместимо...
Этот чехол предназначен для печати без какой-либо поддержки.

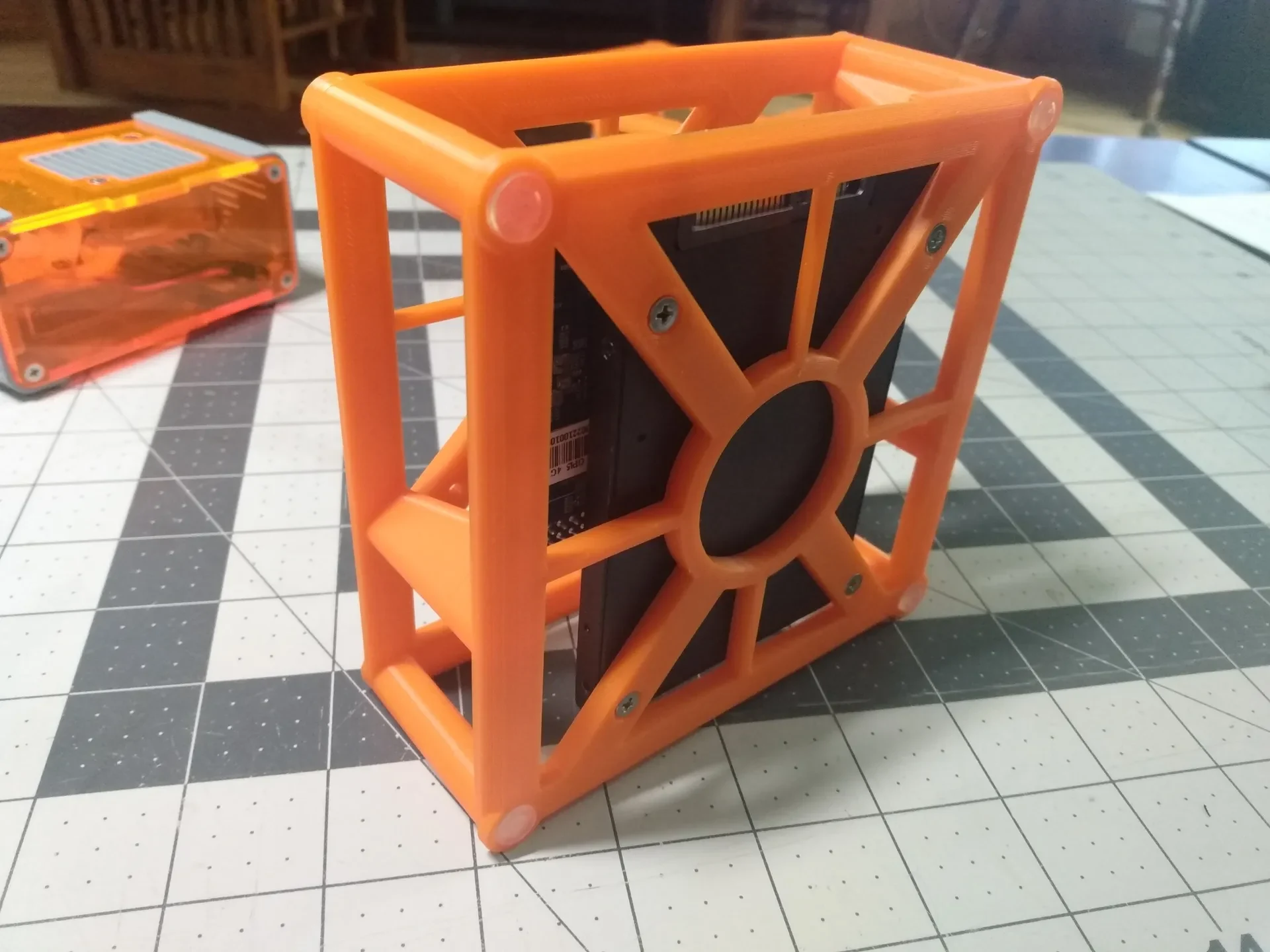

Всего он состоит из четырех частей — верхней, нижней, распорки 2280 м2 и (опционально) крепления экрана.

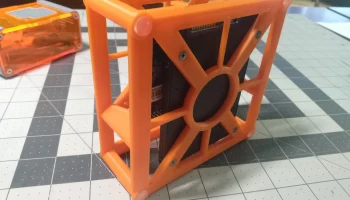

Вмещает накопители длиной 2280 м2.

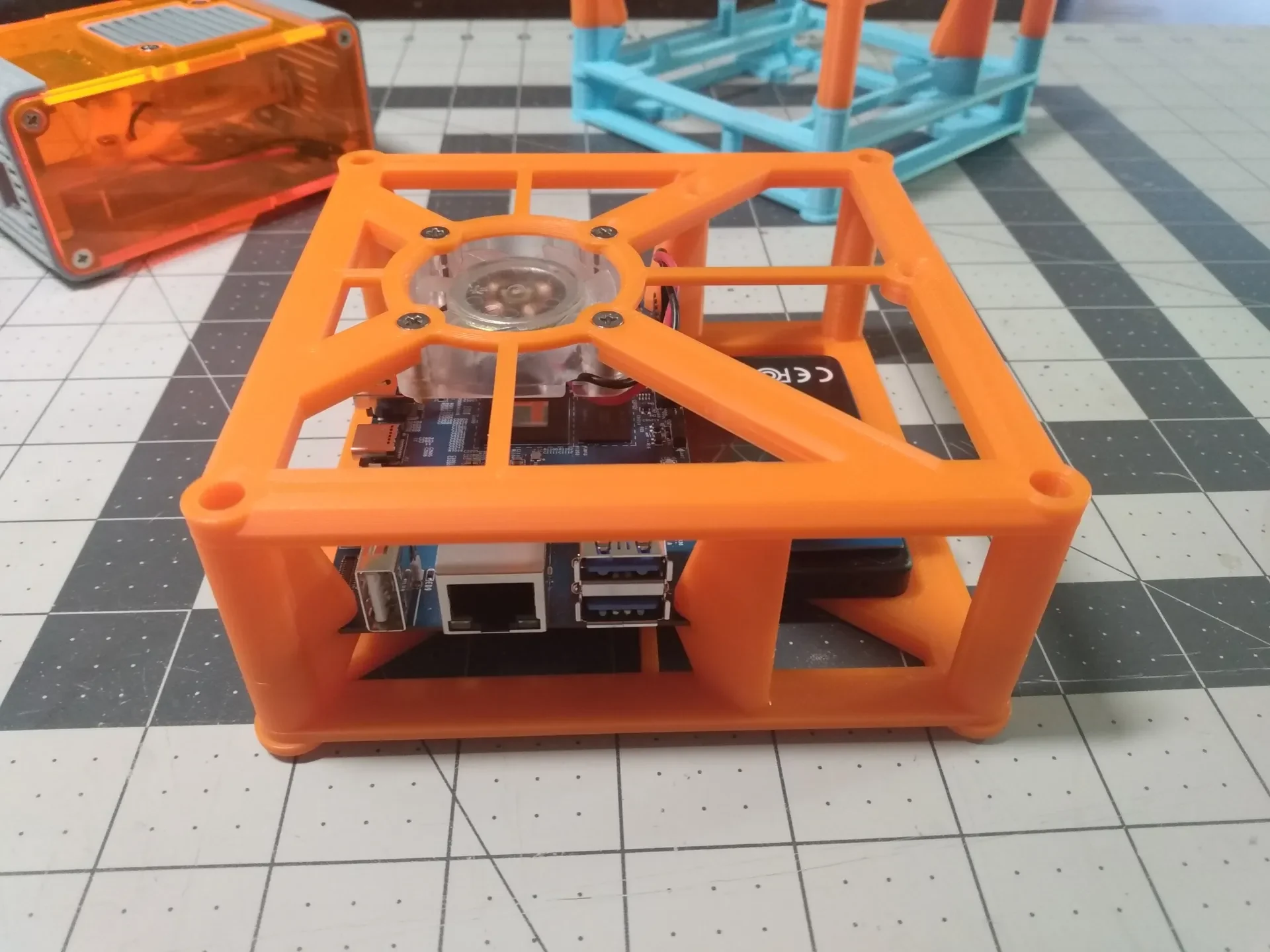

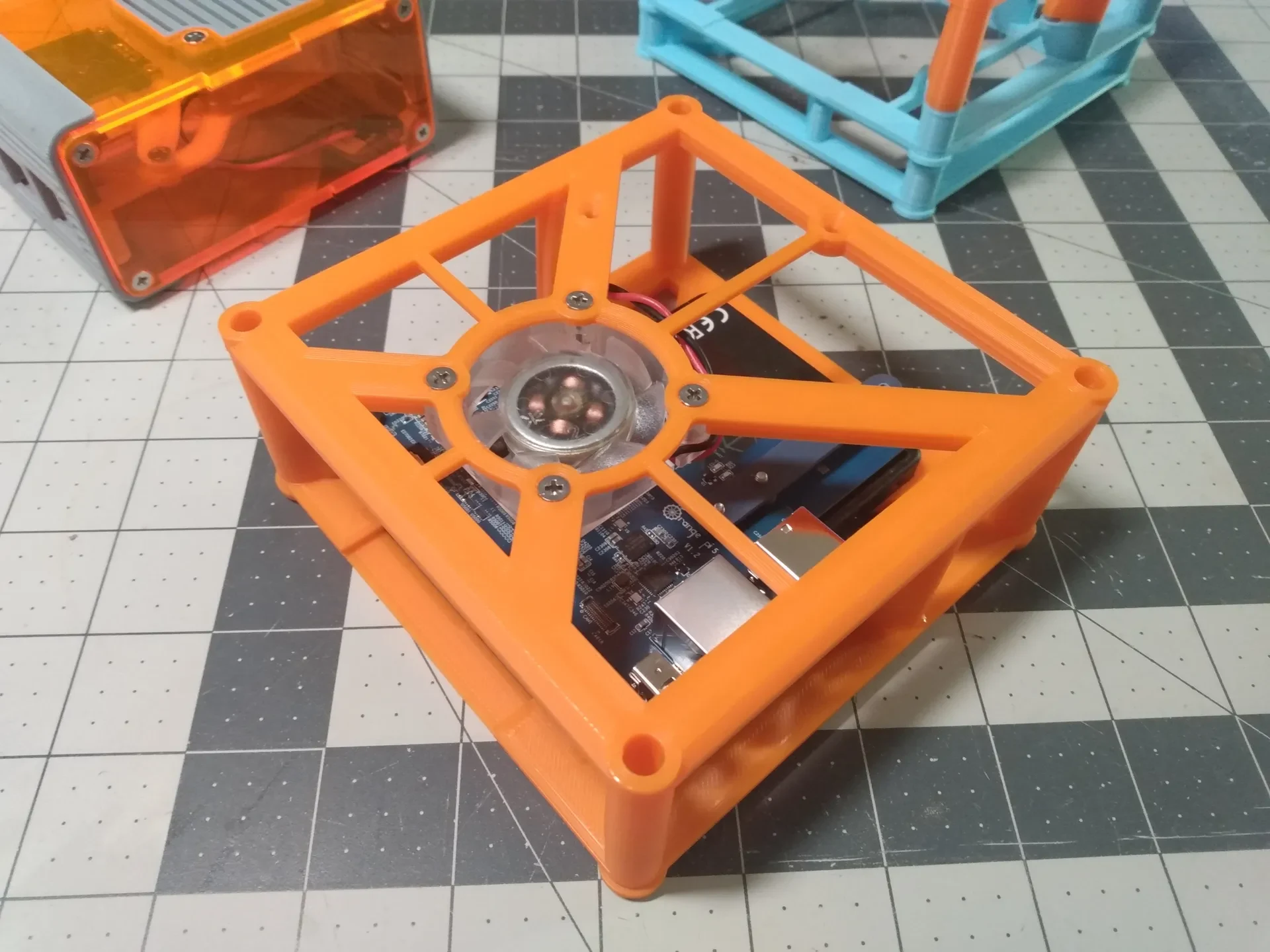

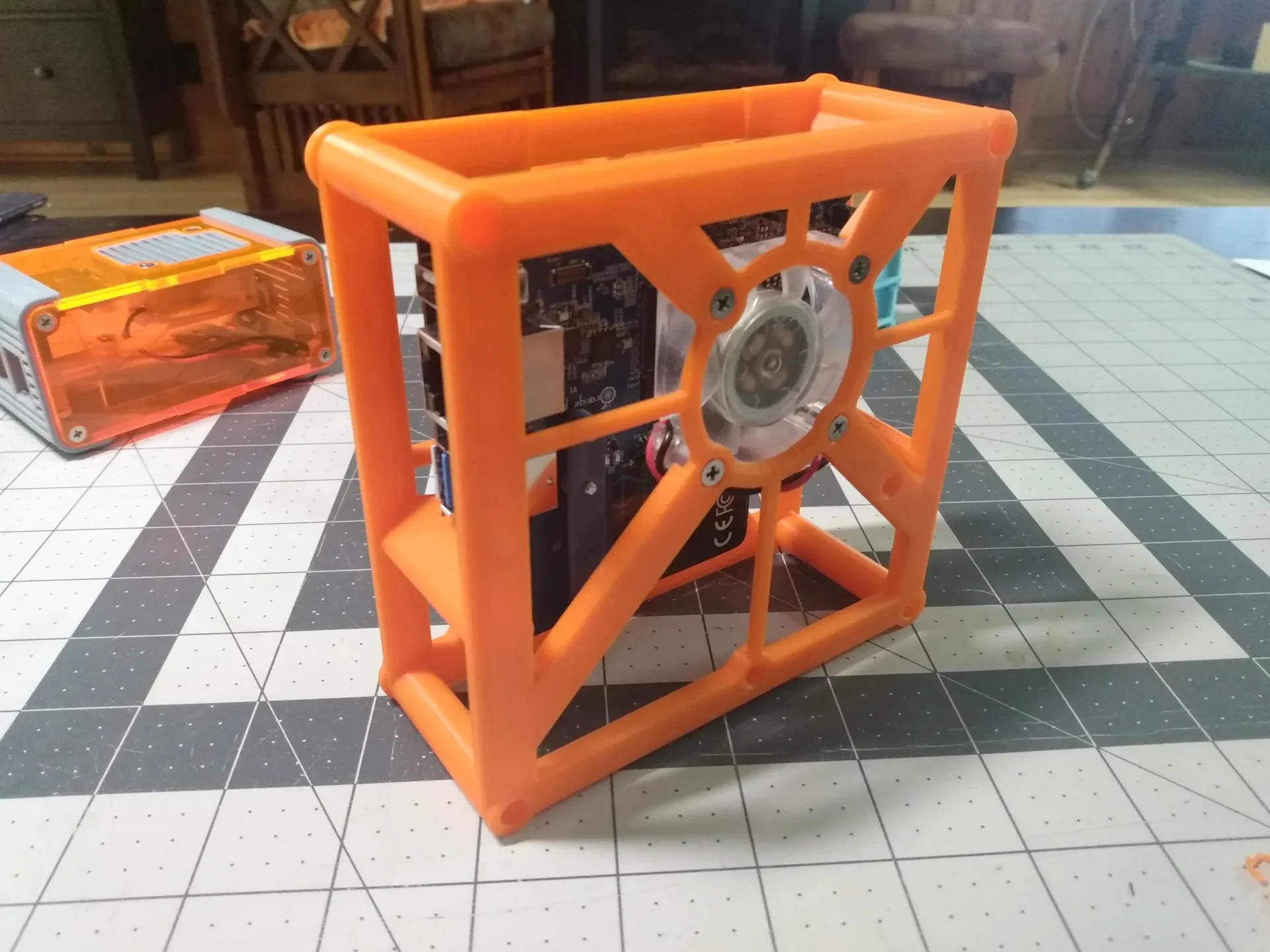

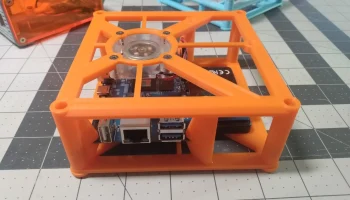

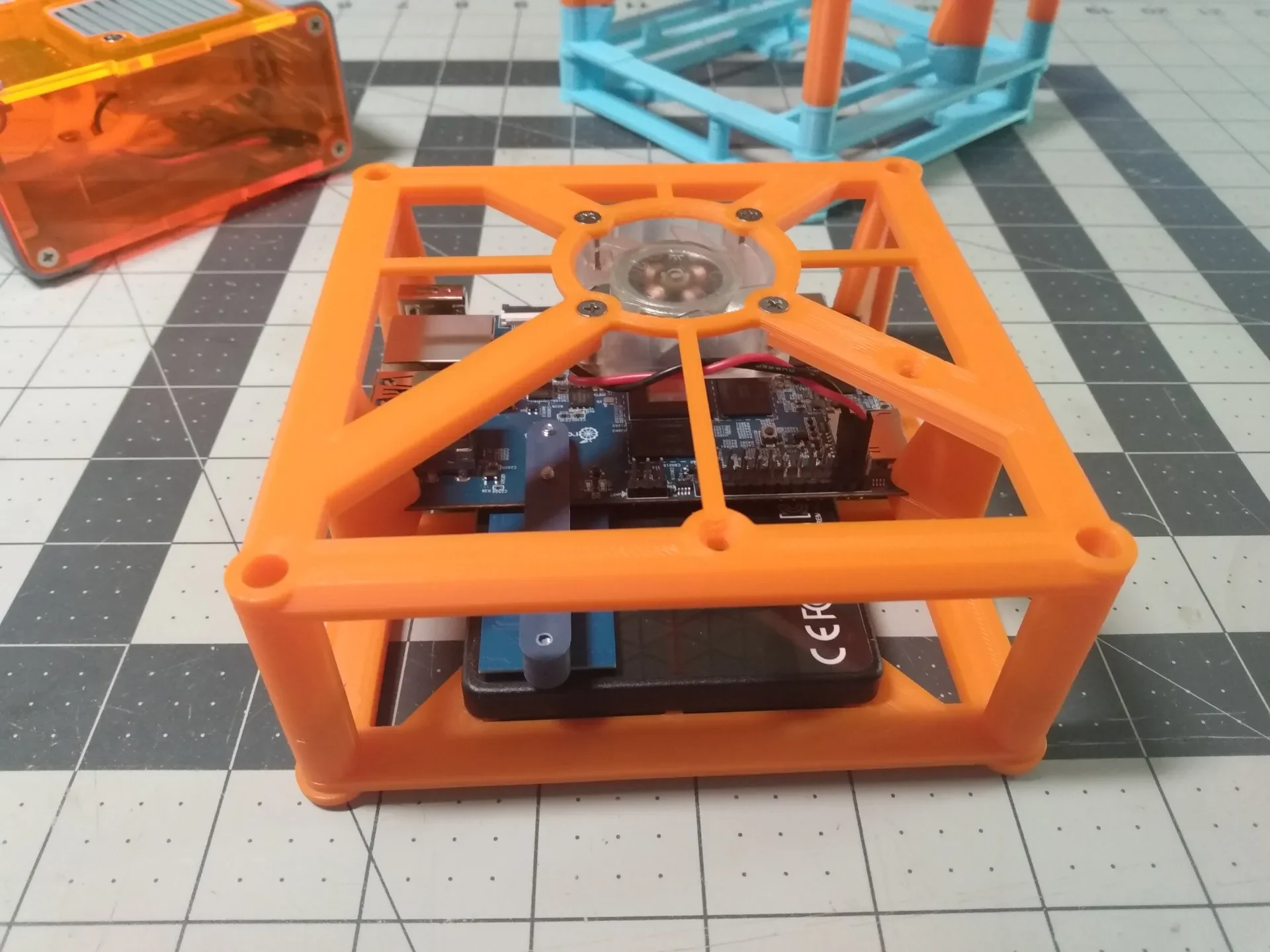

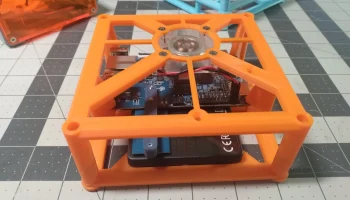

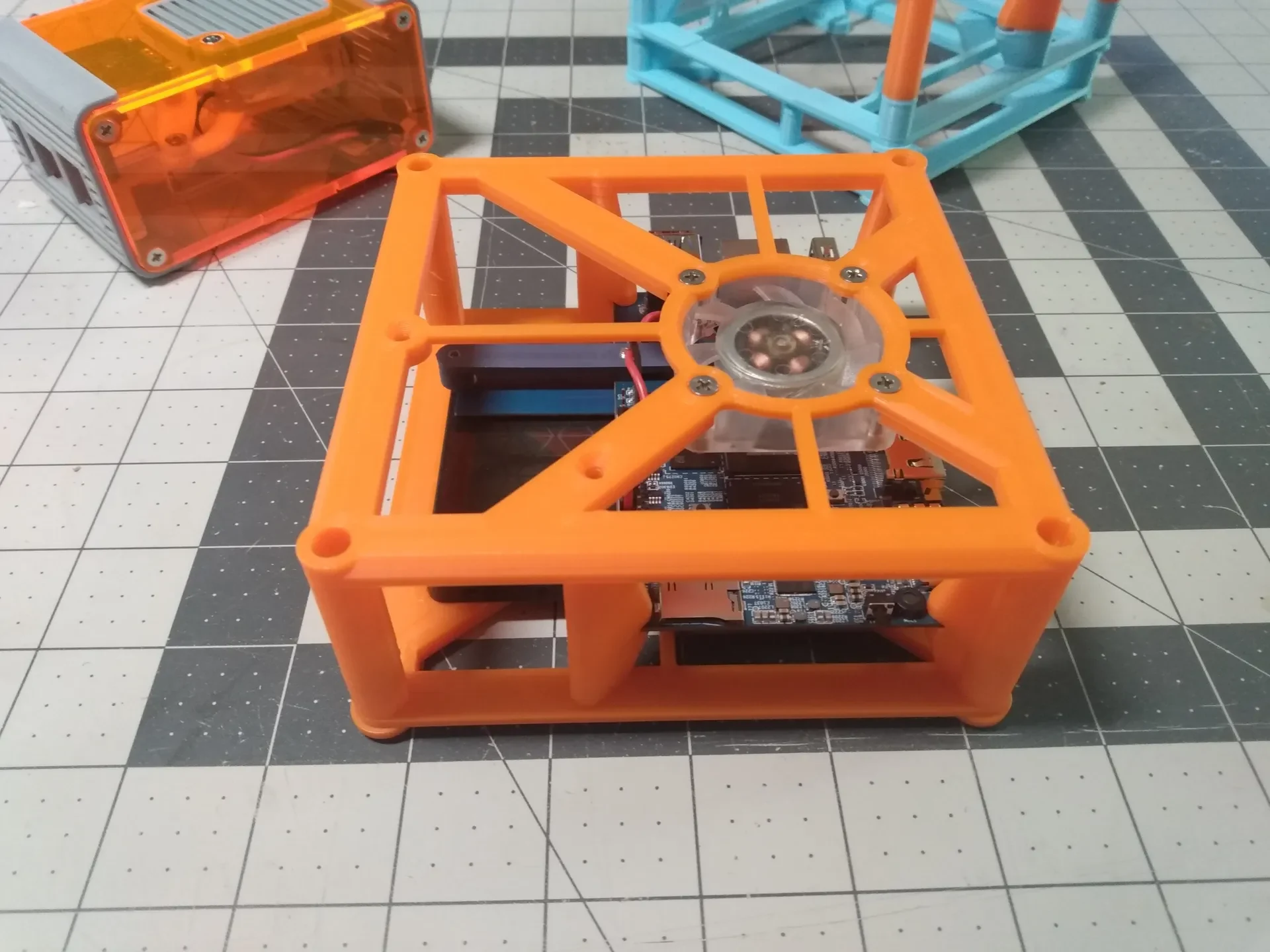

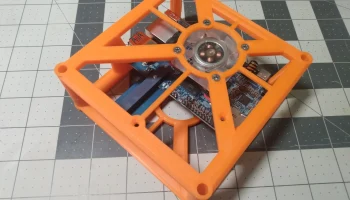

Над SOC Pi имеется место для установки вентилятора 4010.
Эта работа еще продолжается. Но единственное, что я планирую обновить в настоящее время, — это другое дно с большим пространством ��округ разъема SATA для (опционального) 2,5-дюймового диска за счет некоторой защиты этого края.

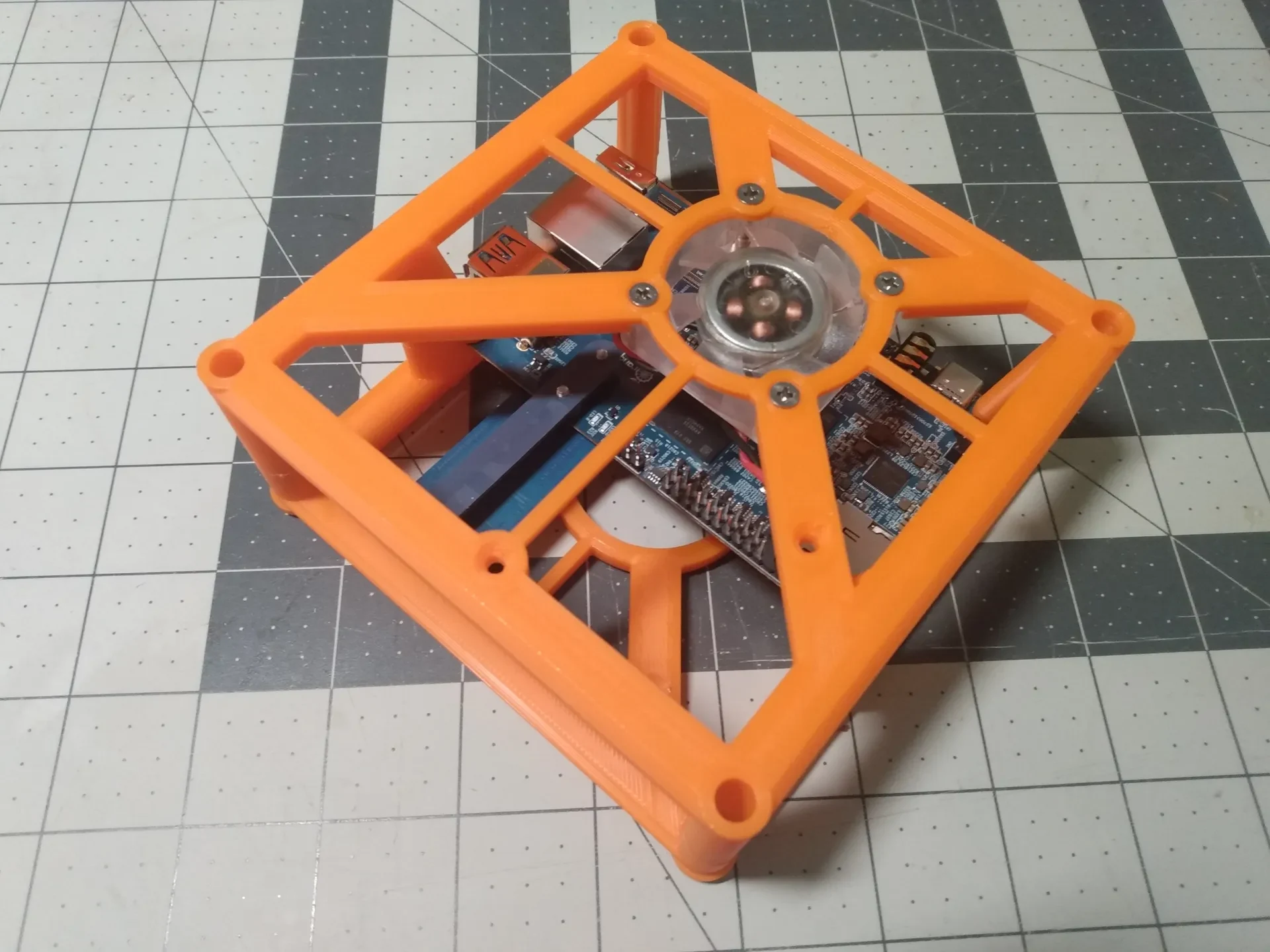

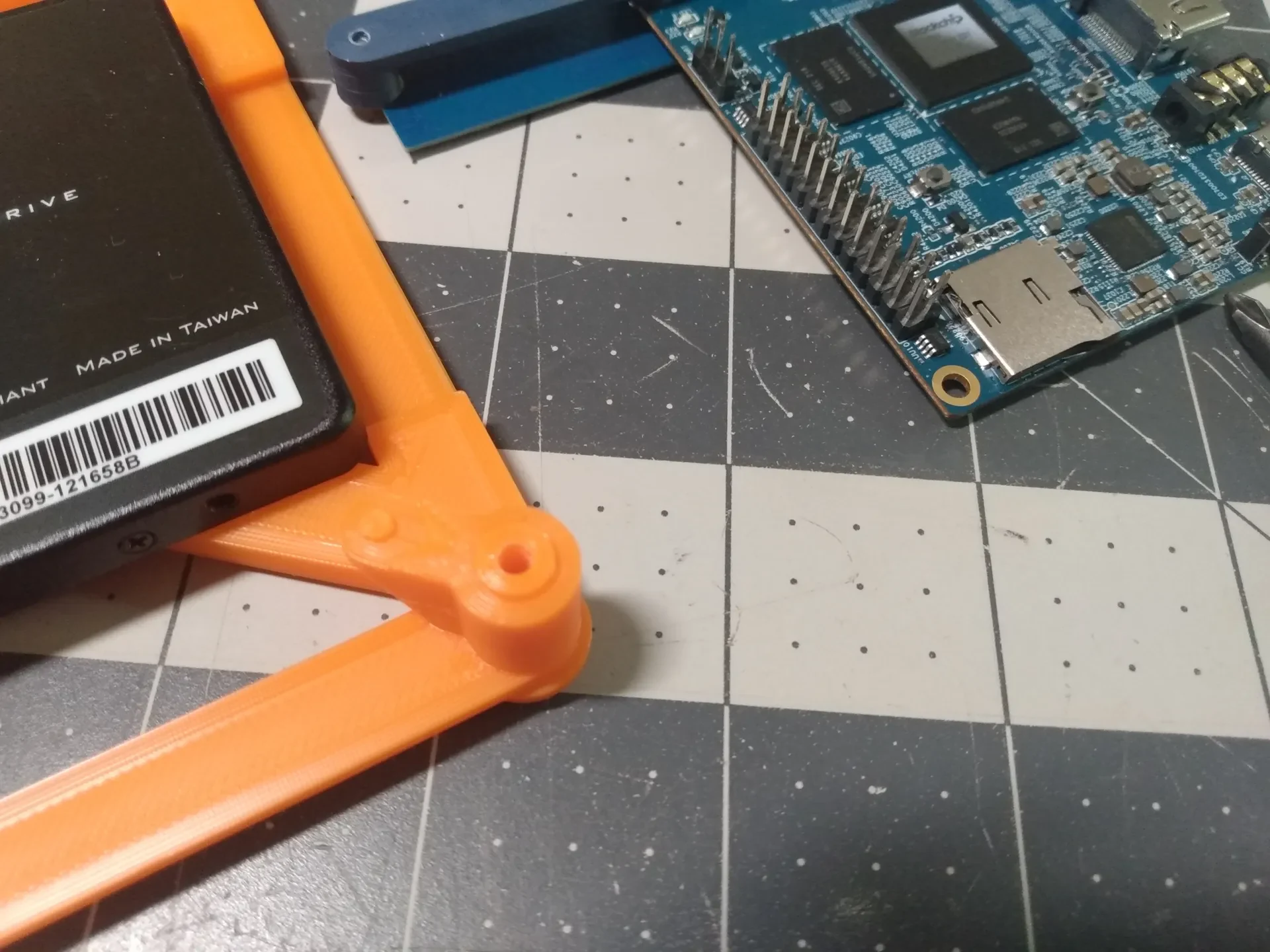

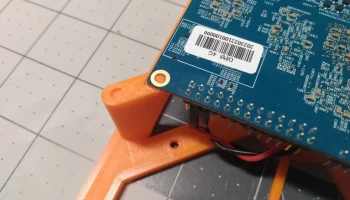

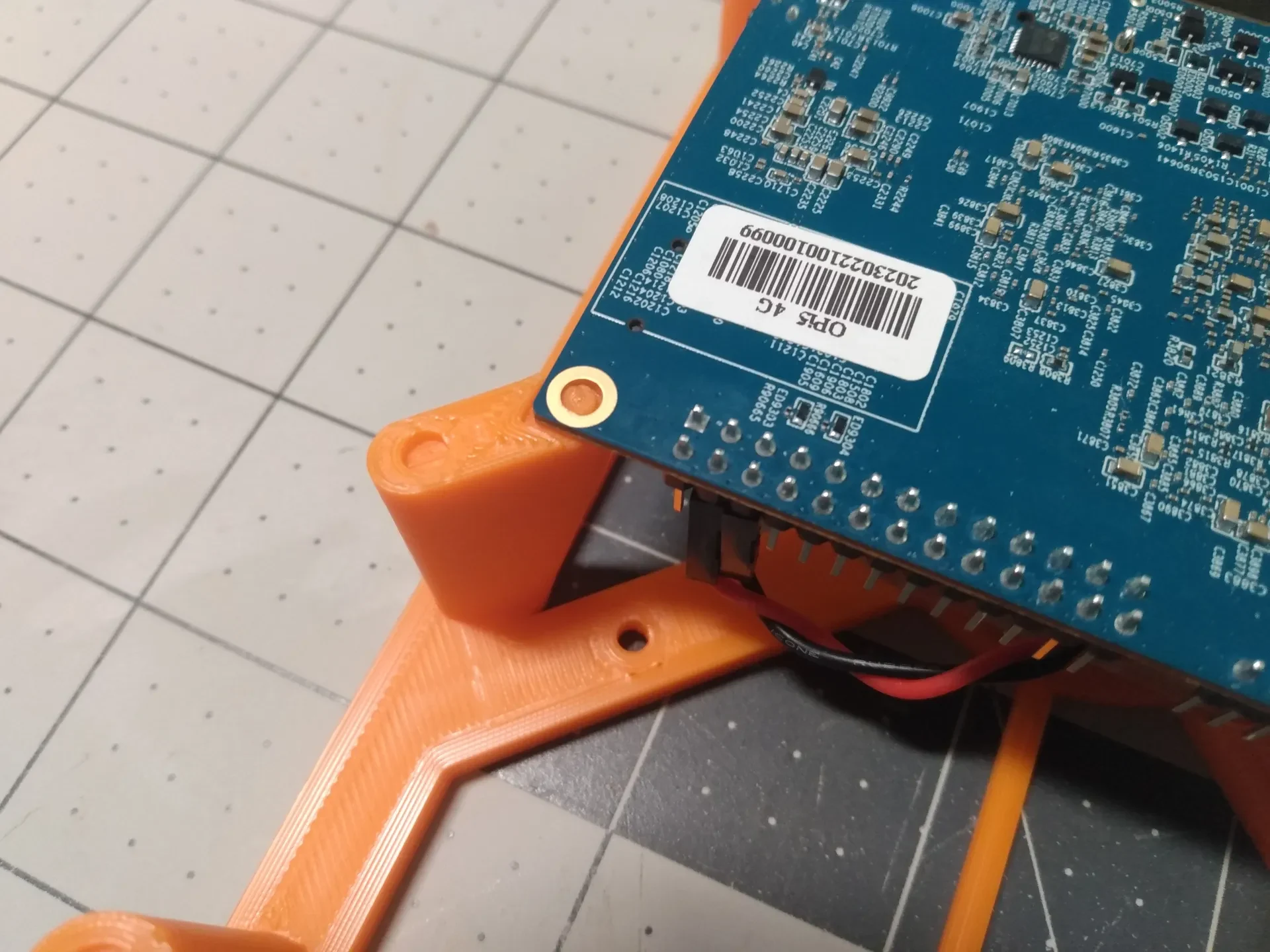

Плата Orange Pi 5 поддерживается этими выступами. Они имеют углубления в форме угла печатной платы и небольшие приподнятые цилиндры внутри отверстий под винты. В результате доска хорошо поддерживается и имеет «пространство для маневра» 0,25 мм, даже когда все крепления затянуты. Позволяет плате нагреваться и охлаждаться без какого-либо прилегания к корпусу.
Оранжевый — плохой выбор для выделения мелких деталей.
Если вы хотите и категорически против постукивания пластиковыми печатными деталями, вы можете использовать саморезы № 4 вместо винтов M3, которые скрепляют две половины корпуса вместе.
Для крепления вентилятора я использовал винты M3x16 мм. Для дна вам понадобятся орехи. Я просто использовал латунные накатки с резьбой (вставки для термофиксации) вместо гаек, но обычные гайки тоже подойдут.

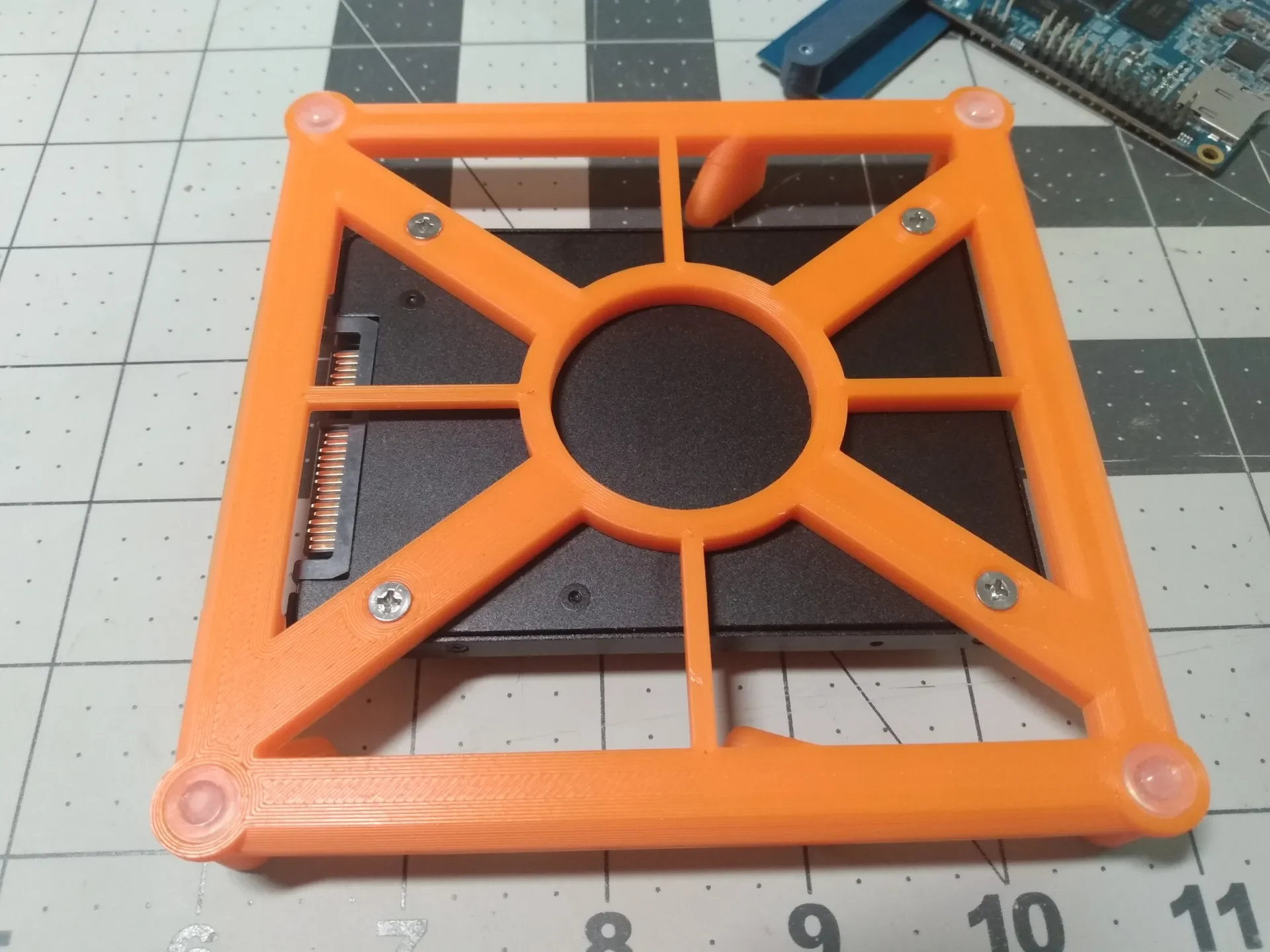

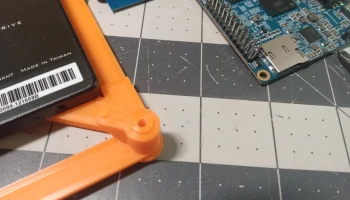

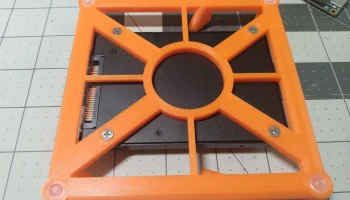

Для установки SSD я использовал винты m3 x 0,5 x 8 мм. Вам необходимо использовать плоские головки, иначе головки винтов окажутся в самой нижней части корпуса, и он не будет правильно стоять на столе. Они должны быть m3, потому что именно их решил ис��ользовать консорциум производителей твердотельных накопителей.
Эти же винты также можно использовать для скрепления двух половин корпуса. Я настоятельно рекомендую сначала пропустить через отверстия кран м3, но как бы то ни было — делайте, как вам удобно.
Кроме того, я использовал силиконовые бамперы размером 8,5 x 2,5 мм для ножек в каждом углу.
Три винта, связанные с 2280 м,2, имеют размер 2,5 x 8 мм и плоскую головку.
Они должны быть с плоской головкой (потайной, а не отверткой с плоской головкой), иначе SSD на них засорится. Они должны быть m2,5, иначе SSD на них засорится. Вероятно, вам следует наклеить на них каптоновую ленту или что-то в этом роде, потому что все еще существует вероятность того, что винты с плоской головкой m2,5 в некоторых сценариях все равно будут контактировать с печатной платой SSD.
Я ненавижу эту штуку, потому что в ней используется много разных винтов. Но, знаете, нам пришлось использовать то, что пришлось использовать. Если собирать все подходящие винты слишком сложно или вы просто не хотите возиться с распечаткой своих собственных, свяжитесь со мной в социальных сетях или где-нибудь, где вы можете меня найти, и, возможно, я сделаю один для вас, поскольку у меня уже есть все подходящие винты.
Еще есть 96-дюймовый I2C OLED. Я еще даже не упомянул об этом. Крепление крепится к корпусу винтами М3, а экран крепится к креплению винтами М2. Я даже не знаю, какие есть варианты использования экрана. Это была просто запоздалая мысль. Используйте на свой страх и риск. Непонятно, какой длины должны быть кабели. Считайте это дополнительным кредитным заданием.
