Настольный чехол Orange Pi 5 V2
Обновление. В этом случае мне не нравится доступ к SBC, пожалуйста, посмотрите мой профиль для версии Tres для настольного компьютера Orange Pi 5 (см. файл 3mf без вентилятора) или воспользуйтесь этой ссылкой:
https://www.printables.com/model/628109-orange-pi-5-desktop-case-version-tres
Стойка для вентилятора, включенная в эту модель, по-прежнему полезна.
→ оригинальное описание ниже

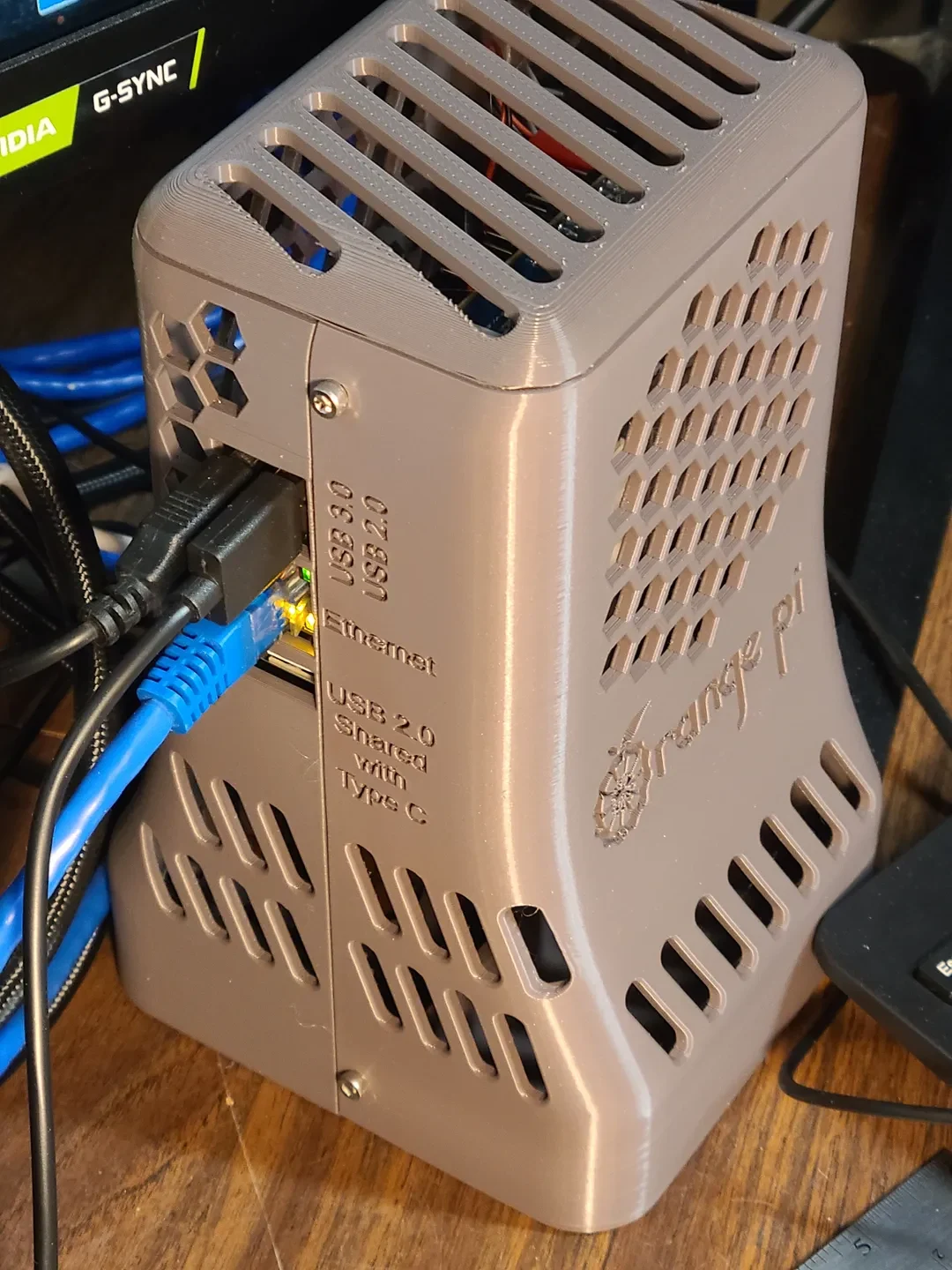

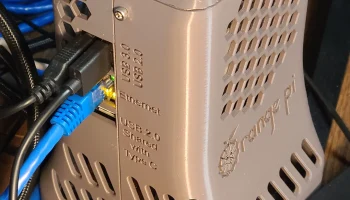

Мой оригинальный дизайн отлично работал, и его можно было распечатат�� без подставок. Единственное, что мне в нем не понравилось, это то, что в нем была какая-то эстетика «чонки-бой». Он устойчив, достаточно короткий, чтобы не загораживать экран, но при этом достаточно высокий, чтобы мой толстый кабель HDMI мог согнуть его, не нагружая OPi. До портов, к которым мне нужен доступ, легко добраться. Чехол защищает OPi от меня и кота.

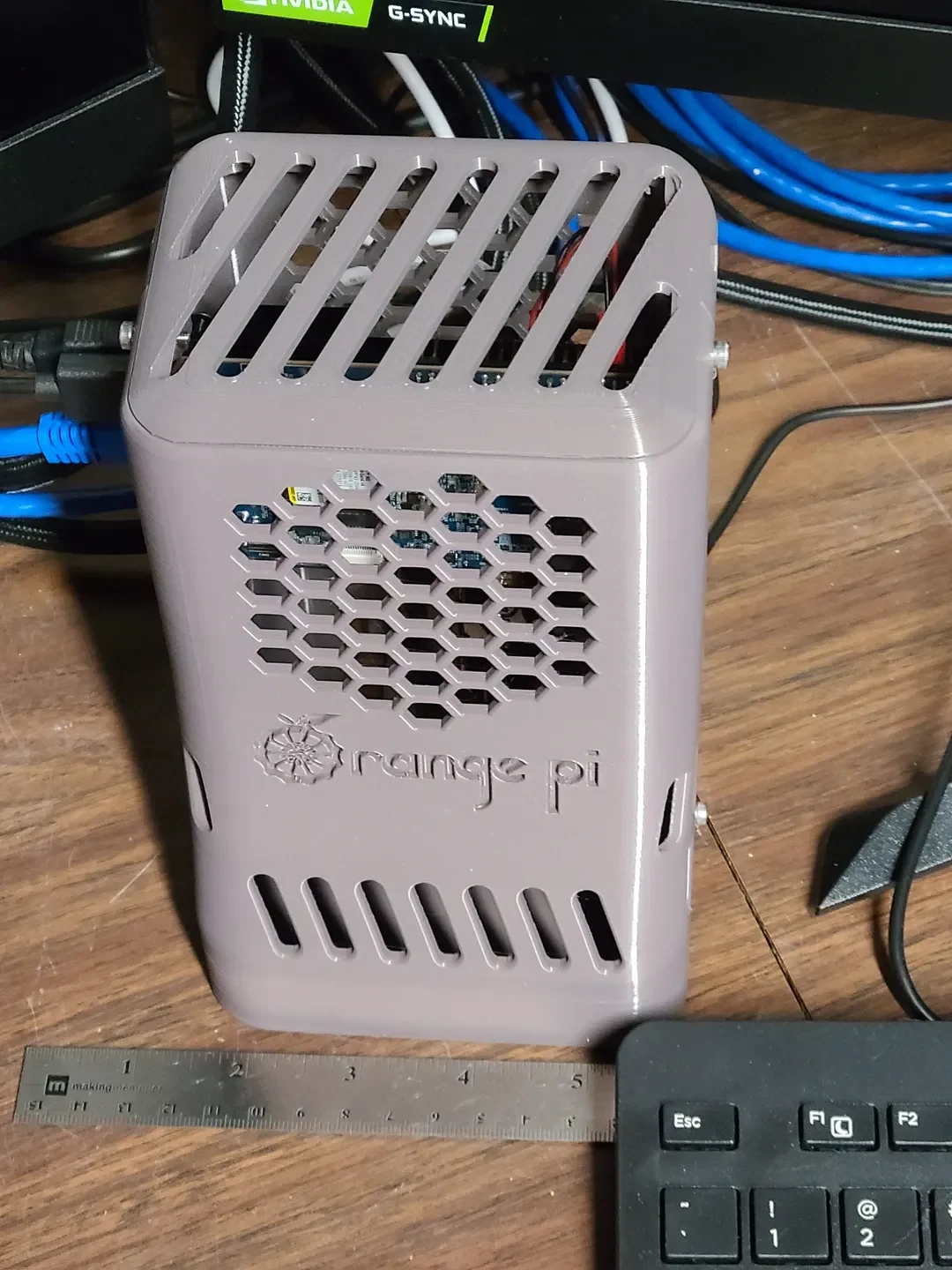

Поэтому я вернулся к Fusion 360 и попытался создать более стройный силуэт. Поскольку размеры фиксированы самим OPi и радиусом кабеля HDMI, изменения носят косметический характер. Но мне кажется, что это выглядит немного лучше. К сожалению, верхнюю часть нужно печатать лицевой стороной вверх, с сеткой. Опоры легко сняли.

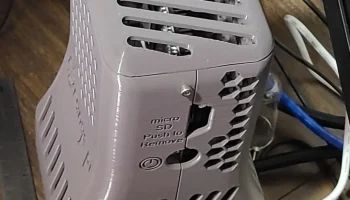

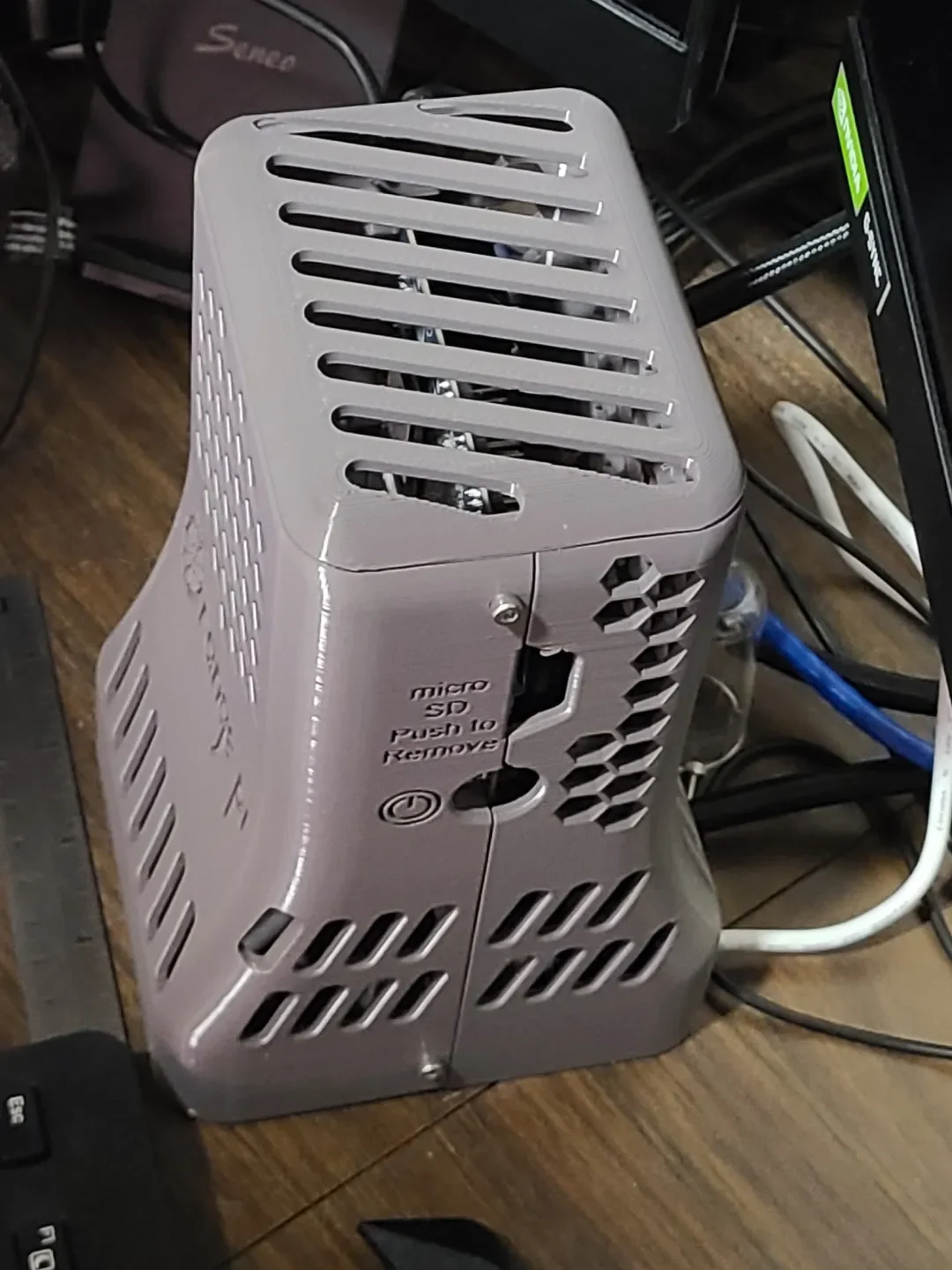

Чтобы обеспечить надежную печать сторон с помощью PrusaSlicer, я выбрал «Настройки печати» / «Слои и периметры», «Дополнительные периметры на свесах (экспериментальный)» и «Избегать пересечения закрученных свесов (экспериментальный)». Я использовал 3 периметра, 3 верхних слоя и 3 нижних слоя с 30% заполнением гироида. После печати футляра я внес некоторые незначительные изменения, особенно вокруг слота microSD, чтобы улучшить печать.

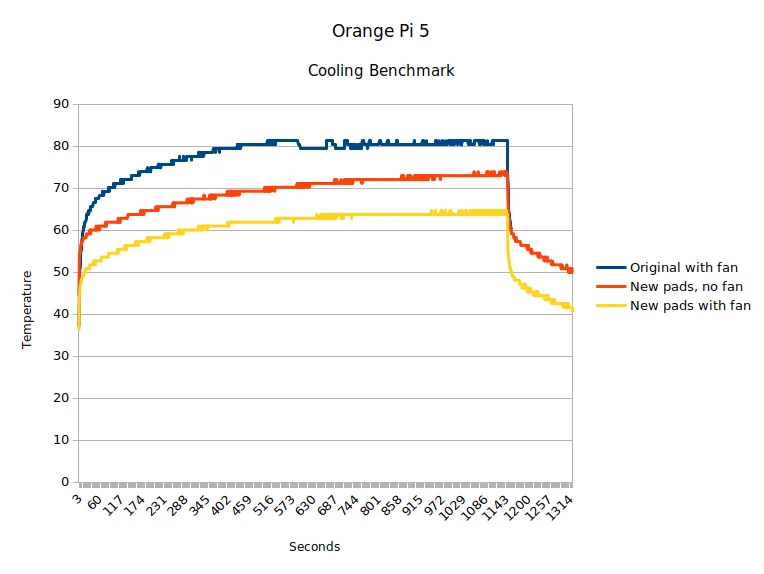

Я провел небольшое тестирование термопрокладок с ��адиатором. Я заменил оригинальные подушечки на Gelid Solutions GP-Ultimate, толщиной 3 мм, цельные, размером 120x20 мм, и на прилагаемом графике показаны результаты. Очевидно, что термопрокладки имеют огромное значение: разница температур до регулирования составляет 10°C для новых колодок без вентилятора и 18°C для новых колодок с вентилятором. Температура окружающей среды составляла 17,3°С,
Вот сценарий для моего теста:
Вот сценарий, который я использовал для своего теста:
#!/usr/bin/env bash
## скрипт для отображения секунд и температуры процессора
## для отправки в файл $ ./test.sh | тройник temp.log
## запустите следующее для стресс-теста
## стресс -t 60 --cpu 8
##
## для запуска обоих одновременно
## стресс -t 1200 --cpu 8 &./test.sh | тройник temp.log
##
## для мониторинга скорости процессора
##armbianmonitor -m
start=$(дата +"%s")
в то время как:
делать
сейчас=$(дата +"%s")
temp=$(cat /etc/armbianmonitor/datasources/soctemp)
echo $(($now-$start)) $temp
спать 1
сделано

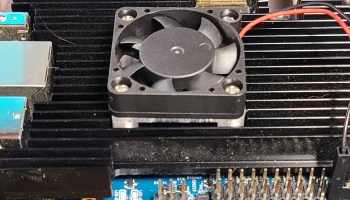

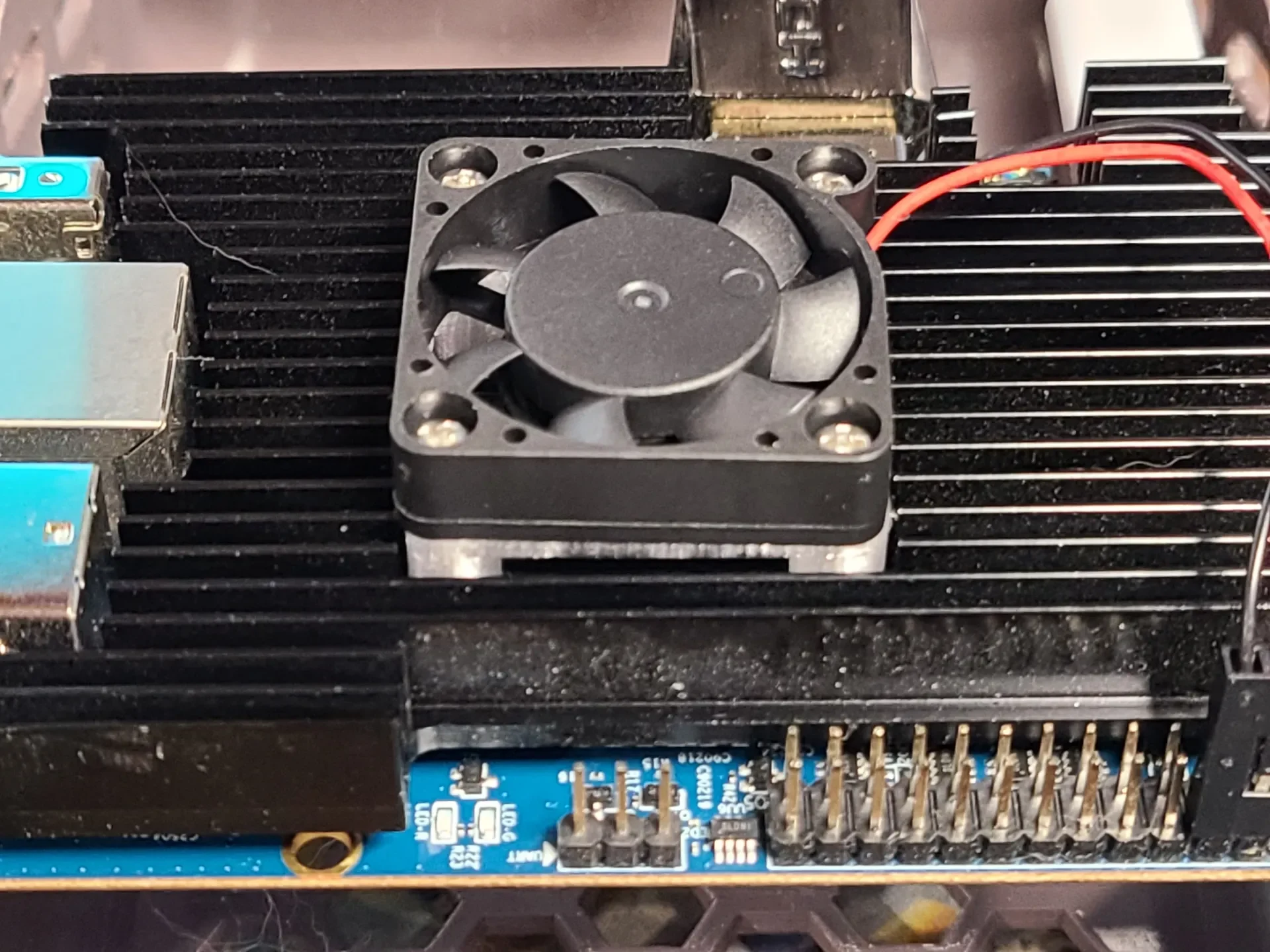

Обновление от 6 сентября 2023 г.: вентилятор начал шуметь, поэтому я купил новый вентилятор. В комплекте были винты М2,5х14. Я видел сообщения о том, что вентилятор стоит задом наперед, как показано на фотографиях производителя этого радиатора, поэтому я проверил и убедился, что так и есть. Да и вентилятор все равно слишком близко. Поэтому я сделал стойку, использовал новые винты и установил вентилятор, чтобы обдувать радиатор. Я соединил все 4 стойки, чтобы можно было печатать без подставок и чтобы было проще устанавливать. Я опубликую еще одно обновление, если/когда переделаю тест.
