Оранжевый Pi 5 - Noctua NF-A4x10
Имея в руках 40-мм вентилятор Noctua, я решил поиграть с воздушным потоком.

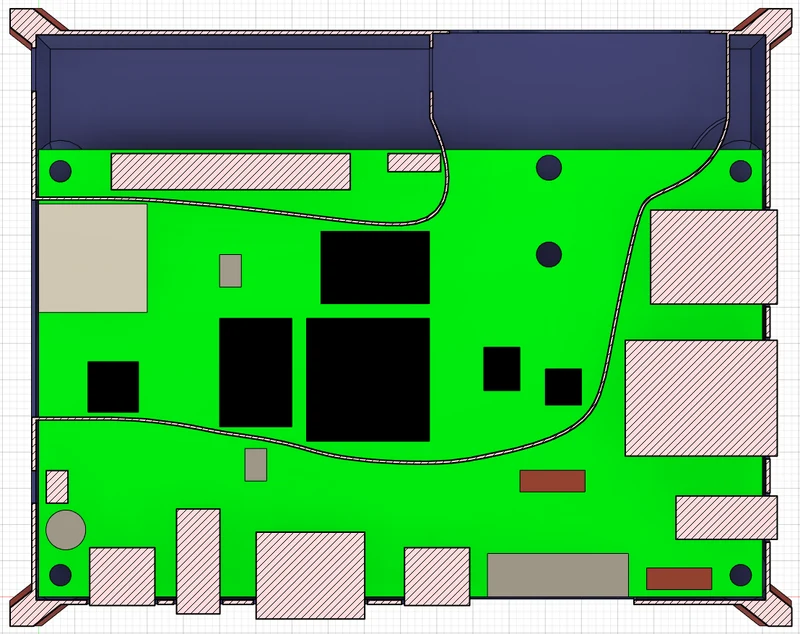

Эта конструкция прокачивает воздух сзади корпуса мимо всех основных компонентов платы.

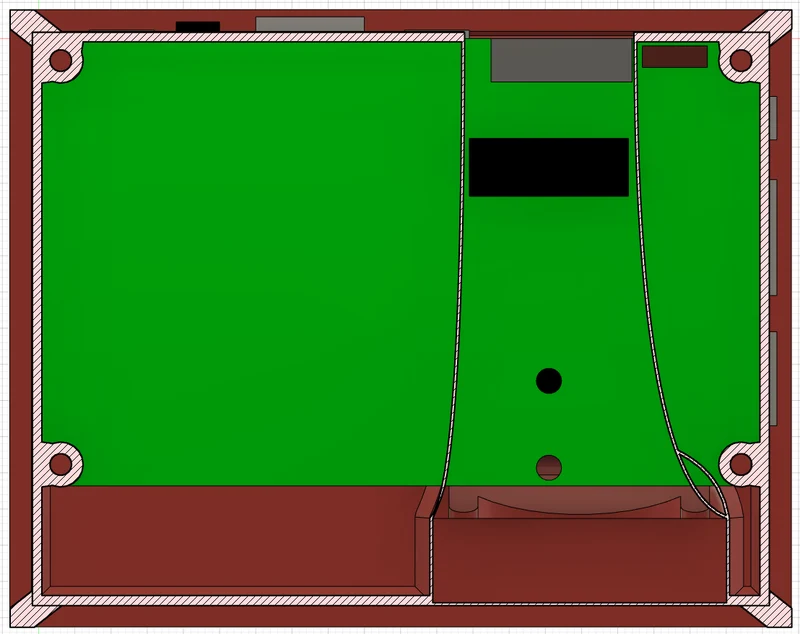

Немного отведено снизу для охлаждения слота M.2.
Я установил вентилятор на включение, как только температура корпуса достигнет 40°C, и даже без радиаторов он стабилизировался на уровне около 70°C при кодировании x265 — примерно на 50°C выше температуры окружающей среды. Большую часть времени он работает на холостом ходу при температуре около 30-35 градусов с выключенным вентилятором. Не так сильно, как в другом случае, поскольку в центре внимания были веер и поток, но работает хорошо. Установка небольших радиаторов снизила эту температуру до 65°C.
Вентилятор очень впечатлил — я еще не внедрил ШИМ, но даже на полной скорости он работает очень тихо!
Удобно, что два светодиода состояния видны ��ерез вентилятор.
Единственное оборудование, которое вам понадобится, — это 4 винта M3 для крепления платы, вентилятор плотно удерживается на месте.

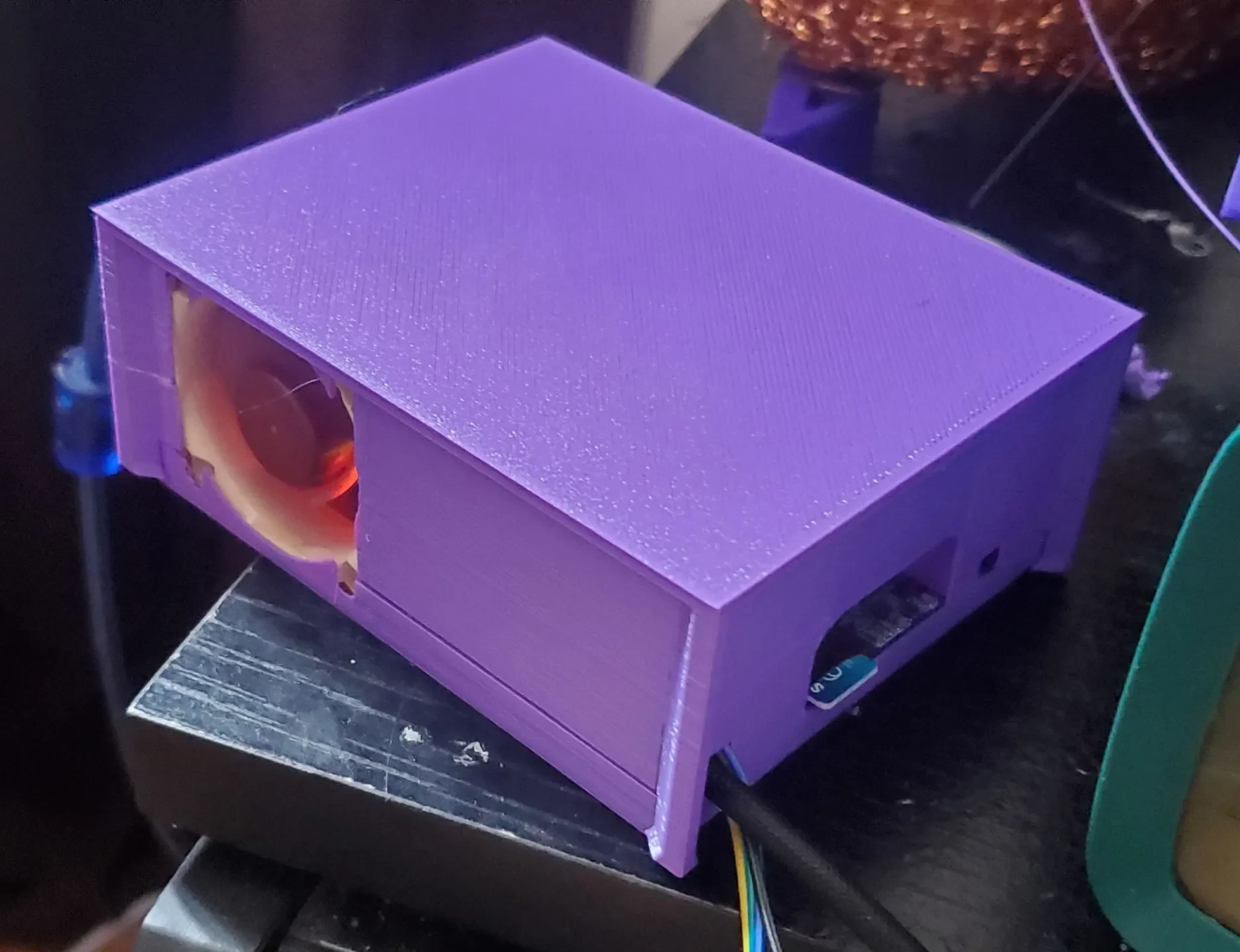

Для печати изображения на фотографии я использовал около 60 г PETG — сверху я использовал минимальное освещение. Боковые стенки могут быть слишком тонкими, так как на некоторых из моих ранних прототипов я сломал выступы между портами USB.
Версия 2 должна быть функционально такой же, но с более толстыми внешними стенками и большим основанием. Канал вентилятора проходит ближе к плате, поэтому меньше воздуха будет выходить через другие компоненты.
---
Смоделировано с использованием 3d-модели Choovick's Orange Pi 5, автор: choovick | Скачать бесплатно STL-модель | Printables.com
