Еще один настольный чехол Orange Pi 5

Обновление. В этом случае мне не нравится доступ к SBC, пожалуйста, посмотрите мой профиль для версии Tres для настольного компьютера Orange Pi 5 или воспользуйтесь этой ссылкой:

https://www.printables.com/model/628109-orange-pi-5-desktop-case-version-tres

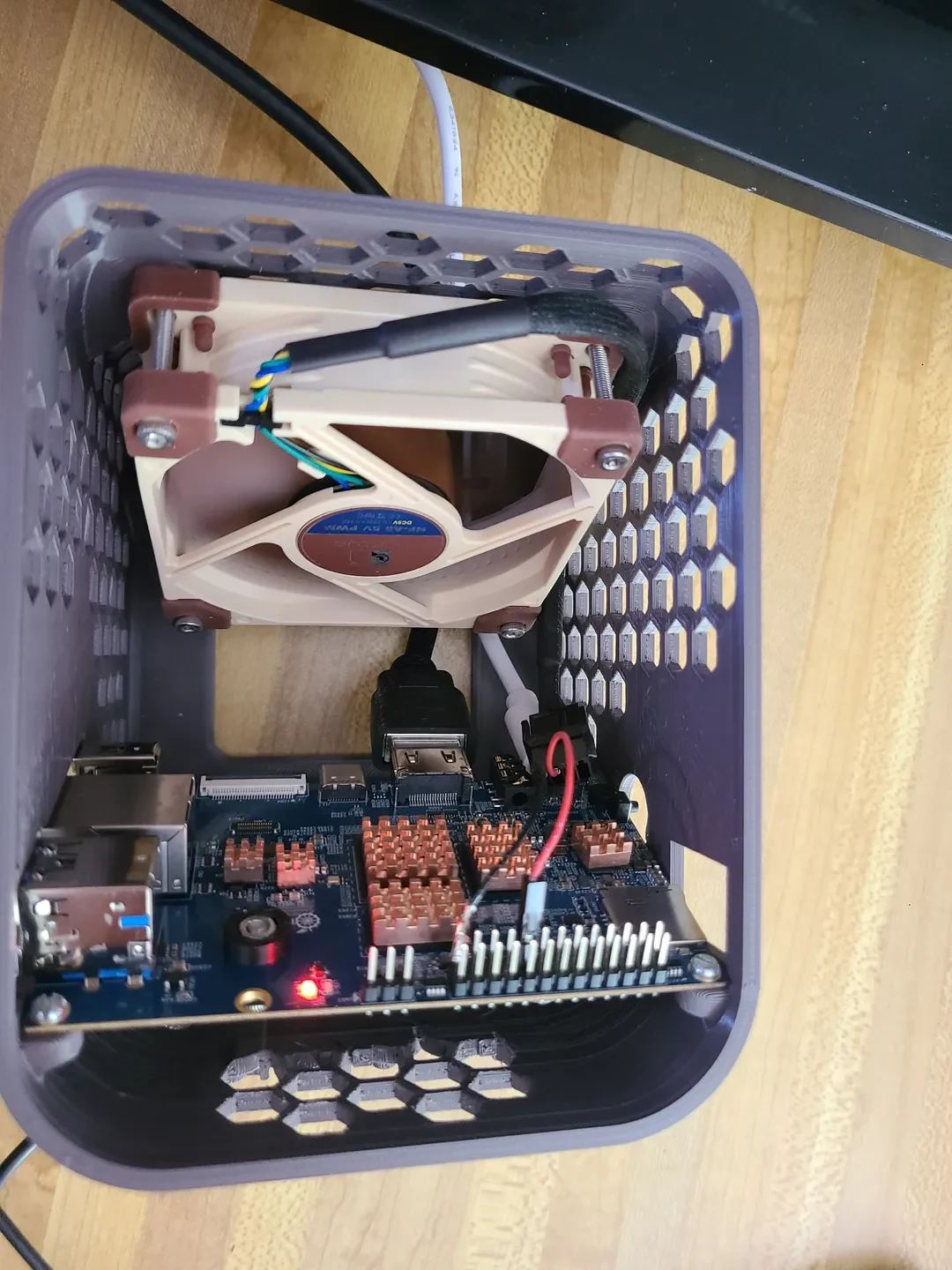

Я купил второй OPi5, чтобы использовать его для просмотра видео на YouTube и некоторых программ в другой комнате. Меня не слишком впечатлил один большой радиатор, который я использовал в своем первом корпусе OPi5, поэтому я решил попробовать отдельные радиаторы и охлаждающий вентилятор. Этот корпус состоит всего из двух частей (верхняя часть отделена, и технически маленькая панель доступа к контактам GPIO является третьей частью), которые соединяются вместе, и OPi5 необходимо устанавливать перед вентилятором. Спереди имеются отверстия для доступа к нижним винтам вентилятора. Он также имеет открытое дно, что позволяет подключать его к нижним розеткам, не открывая корпус (так как он все равно не открывается).

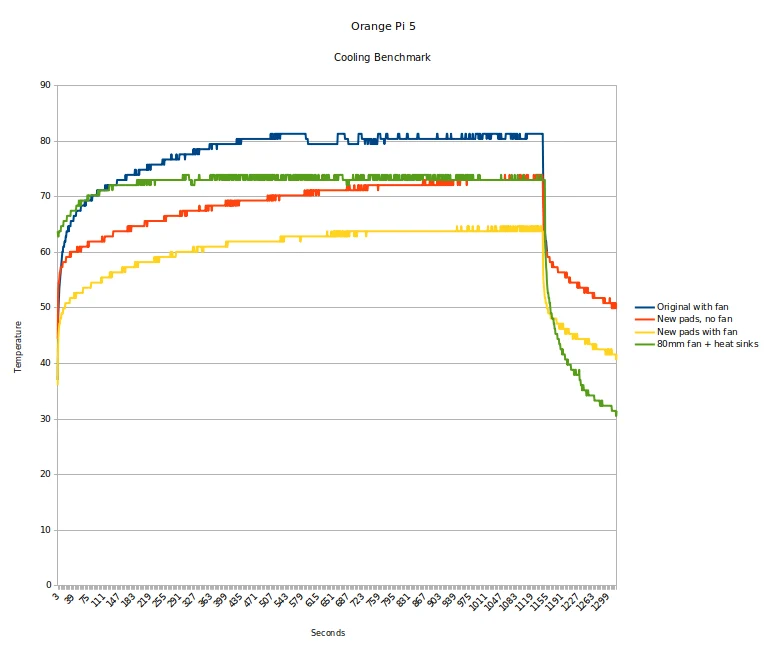

Такое расположение обеспечивает хорошее охлаждение без шума за счет наличия некоторого пространства между вентилятором и препятствиями и позволяет воздуху проходить мимо платы. Я использовал вентилятор Noctua, но аппаратный ШИМ еще не включен, поэтому я просто отключил его от GPIO 3,3 В. Здесь достаточно тихо. Я провел температурный тест, как и в другом случае (V2). График я прикрепил. Тепловые характеристики я бы охарактеризовал как приемлемые, поскольку троттлинга не было, но в принципе все работало так же хорошо, как большой одиночный радиатор без вентилятора и новые термопрокладки. Так что это было разочаровывающе. Примечательно, что повышение температуры происходит гораздо быстрее при использовании радиаторов меньшего размера, хотя мне не удалось синхронизировать регистрацию данных со стресс-тестом, поэтому показания температуры начинаются примерно с 10-секундной задержкой. Большой одиночный радиатор по-прежнему поместится в этом корпусе, а размер корпуса не изменится из-за радиуса изгиба кабеля. Вентилятор, который поставлялся с единственным большим радиатором в другом корпусе, начинает издавать дребезжащий шум, поэтому мне, вероятно, придется его заменить.

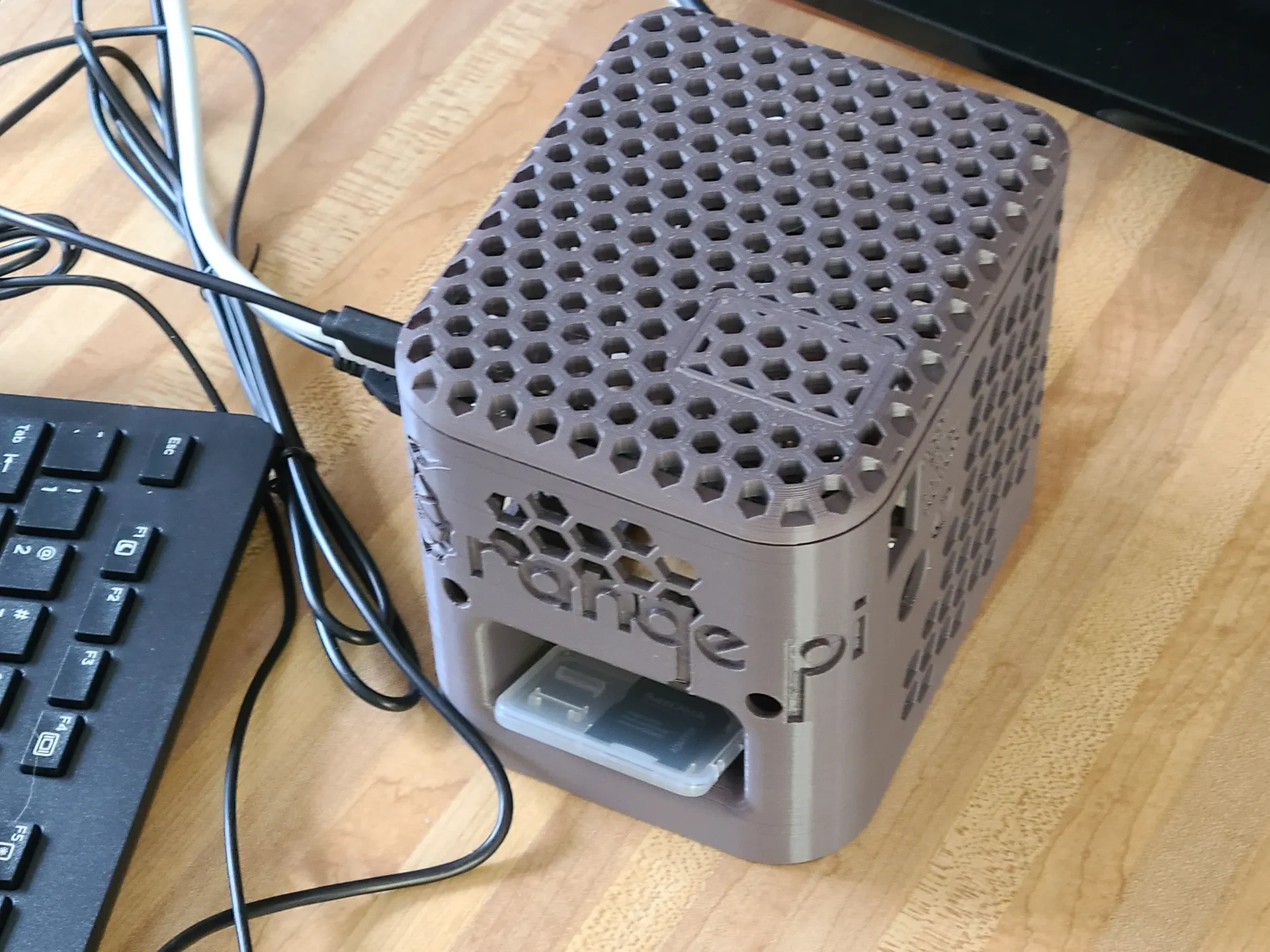

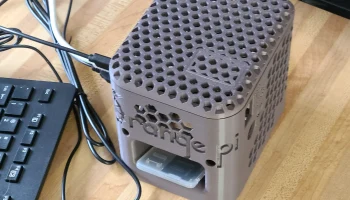

Передняя вставка отводит часть охлаждающего воздуха мимо карты SSD и обеспечивает место для хранения карт microSD, USB-накопителей и т. д.

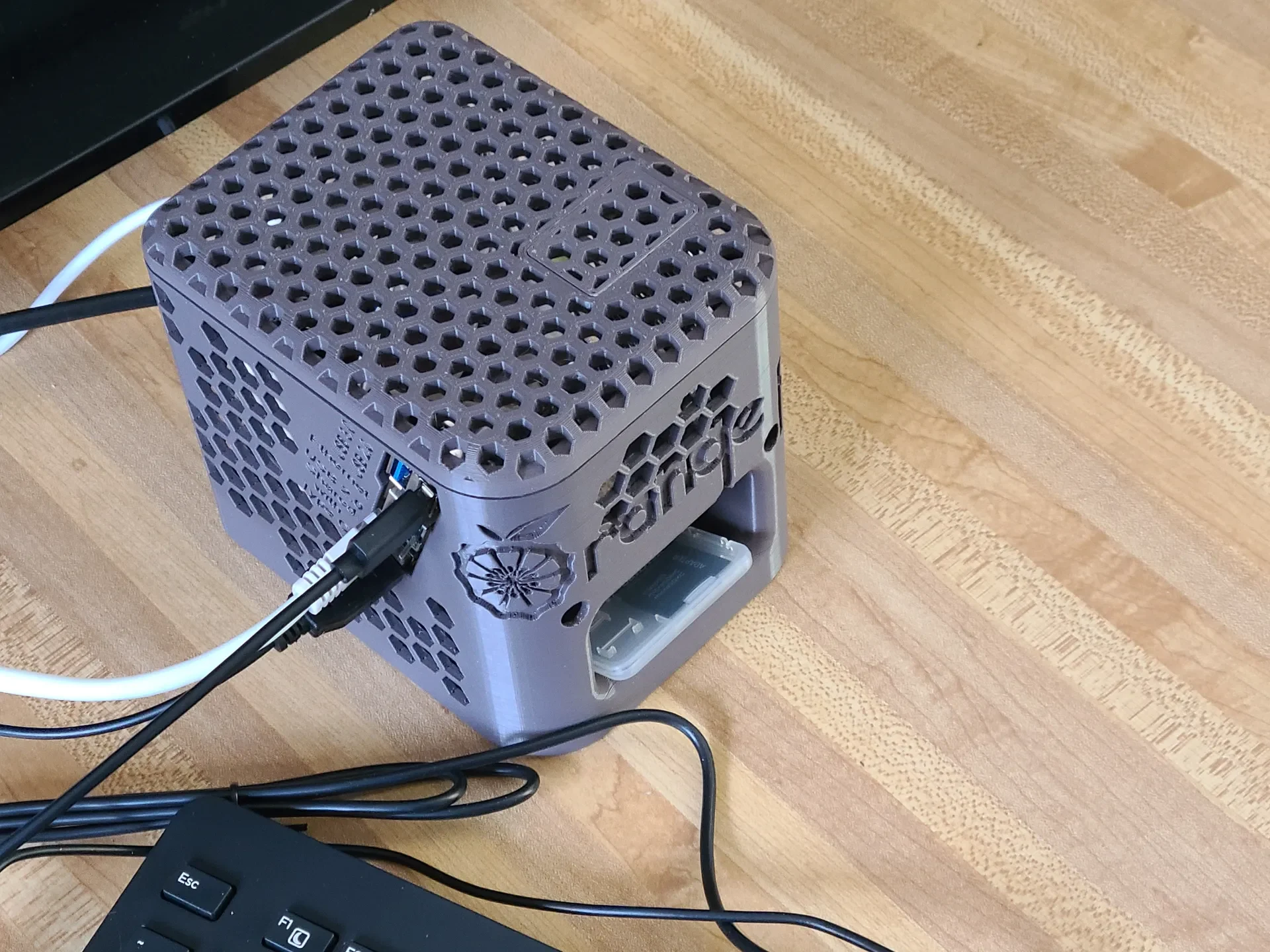

Это корпус меньшего размера, с множеством отверстий для вентиляции, но при этом очень прочный.

В противном случае для получения дополнительной информации ознакомьтесь с описанием других случаев.
