Оранжевый чехол для Pi 5 Plus

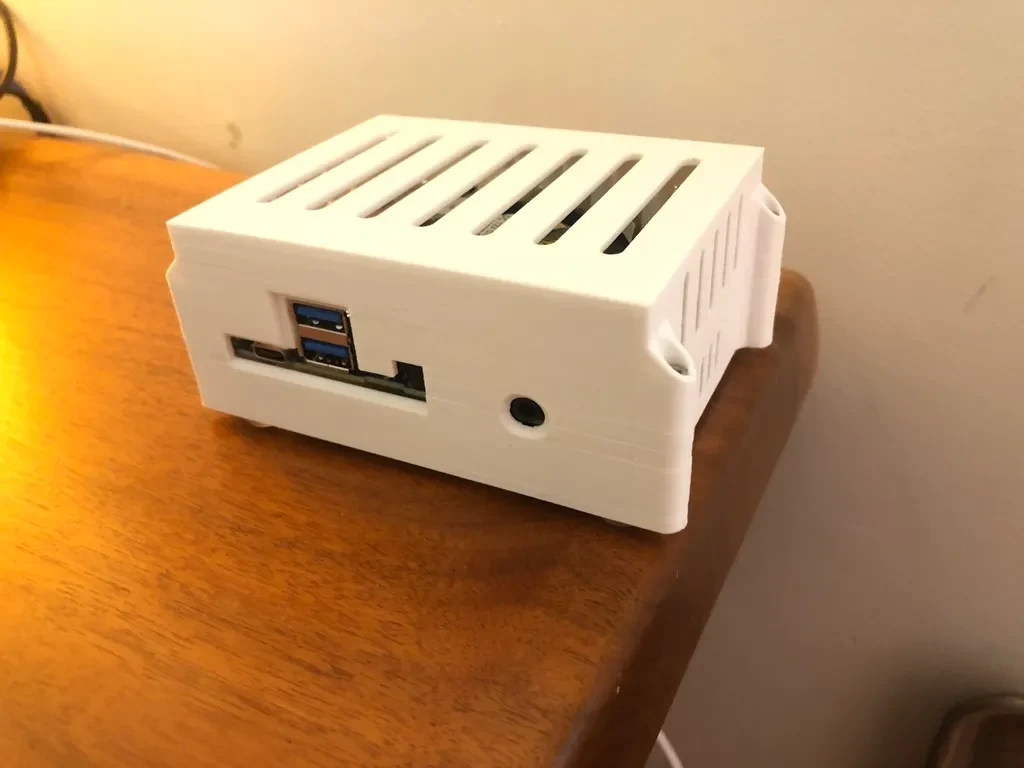

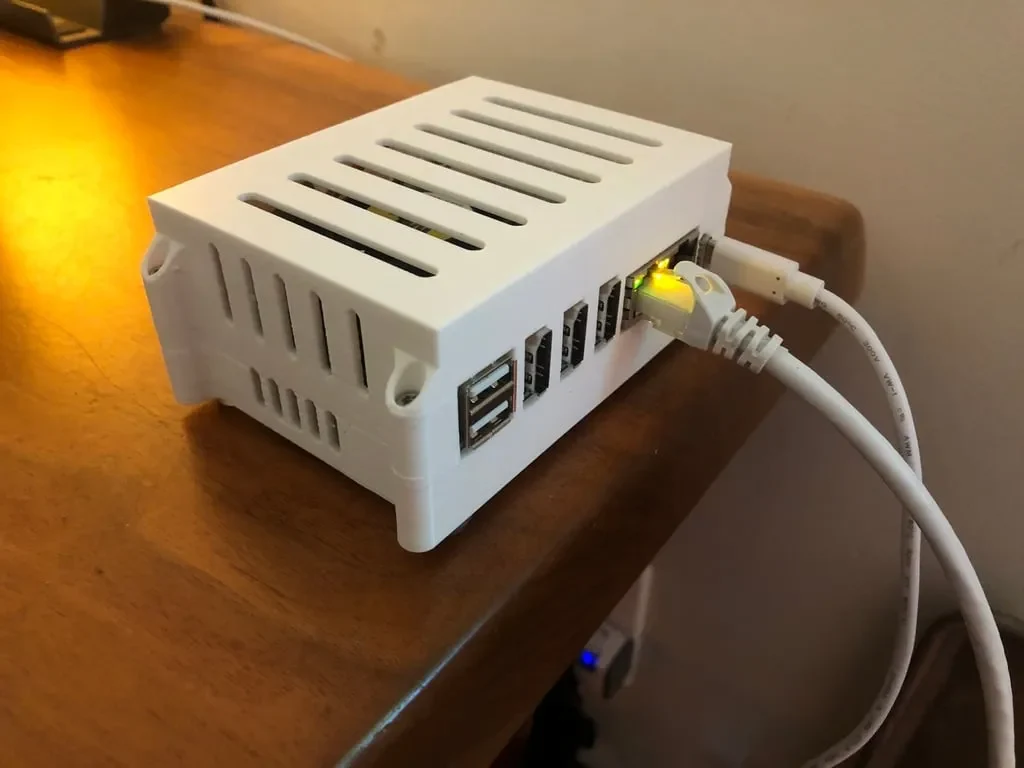

Я разработал этот корпус по нескольким причинам: первая из них заключалась в том, что все остальные чехлы для Orange Pi 5 Plus, которые я нашел, были из фетра и напечатаны очень тонкими, а с моим принтером, использующим сопло 0,6 мм, у меня часто получались слабые стенки. Таким образом, стенки этого корпуса намного толще (я думаю, 2,75 мм). Я также построил это, потому что мне нужен был корпус, который больше походил бы на некоторые корпуса Raspberry Pi с верхней и нижней оболочками, которые скручиваются вместе с выемками для портов (аналогично этому корпусу, например https://www.thingiverse.com/thing:3714695). Это позволяет легко просто бросить оранжевый пи в корпус, а не пытаться согнуть корпус, чтобы вытащить разъемы через отверстия и потенциально что-то сломать.

Монтажные отверстия предназначены для прямого ввинчивания винтов M3, однако они были разработаны для моего принтера, поэтому вам, возможно, придется использовать термофиксированные латунные вставки (или, если хотите, предоставлен файл проекта, который вы можете изменить по мере необходимости для вашего принтера).

Вам понадобится

4 винта м3х18мм

4 винта м3х6мм

Латунные вставки 8 м3 (опция)

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер-3 v2

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,4 мм

Заполнение:

35%

Нить: NA PLA белая

Примечания:

Он был разработан для моего принте��а, в котором используется сопло 0,6 мм. Сопло диаметром 0,4 мм вполне подойдет, но размеры отверстий могут быть слишком большими, и для этого понадобится термофиксированная латунная вставка или небольшие изменения в файлах дизайна (входят в комплект).

Категория: Электроника
