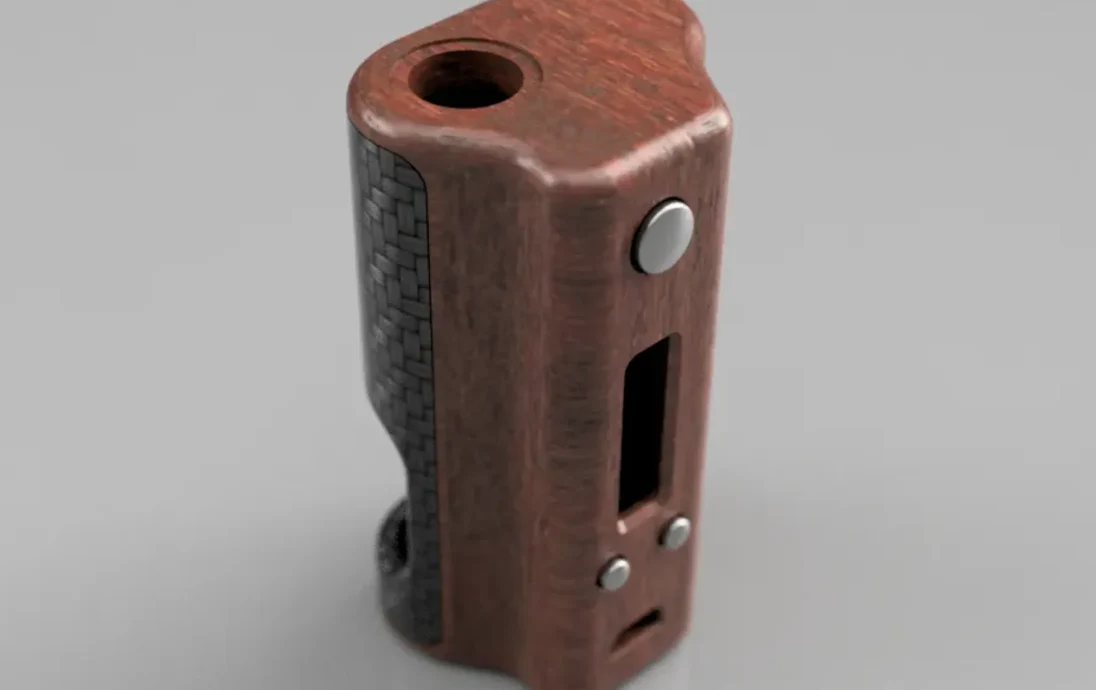

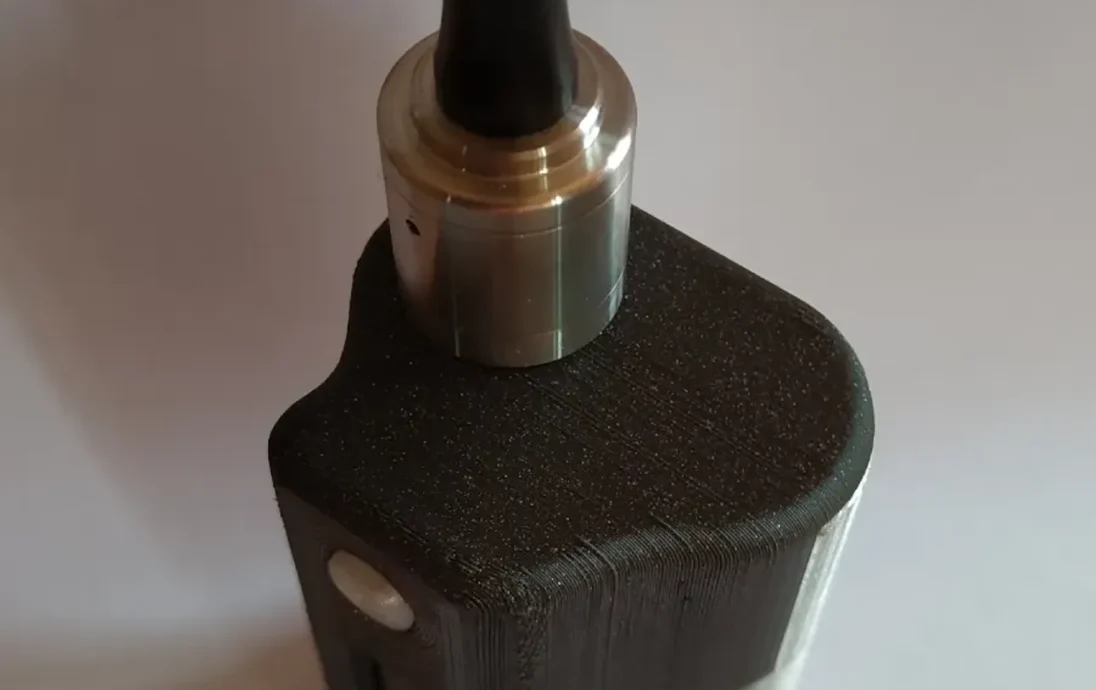

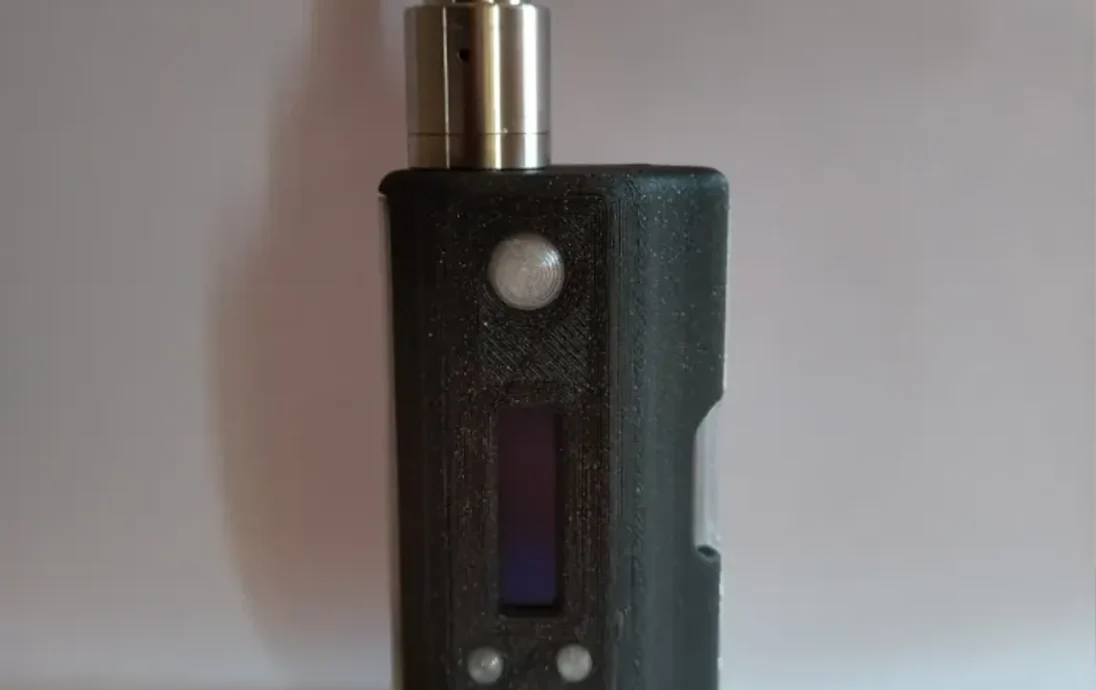

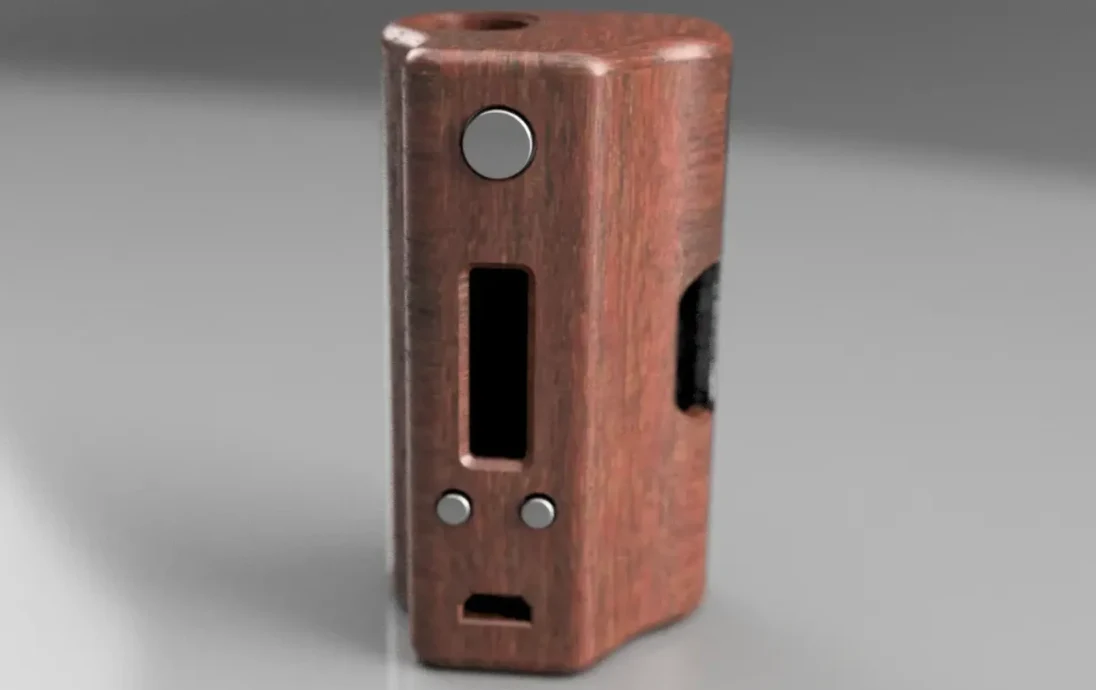

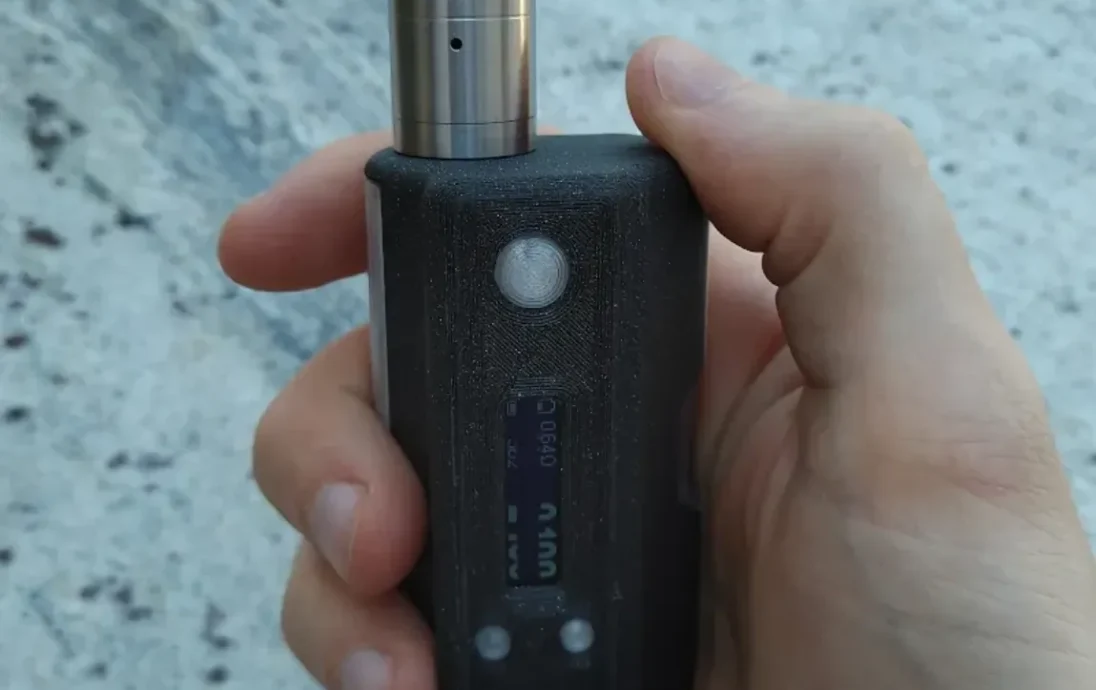

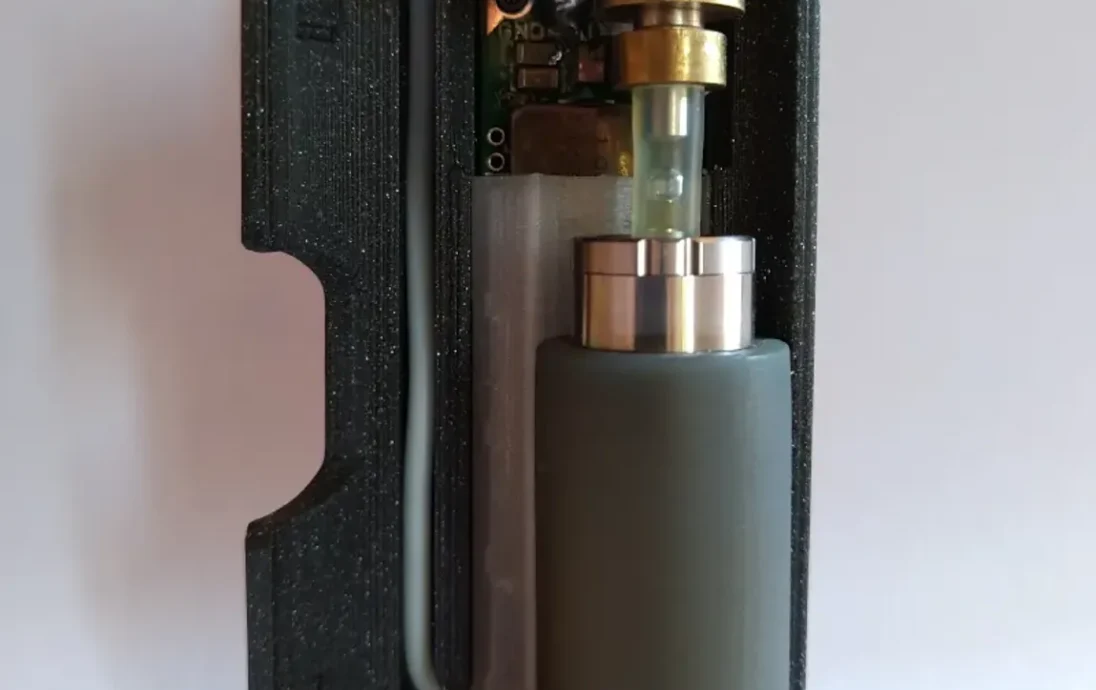

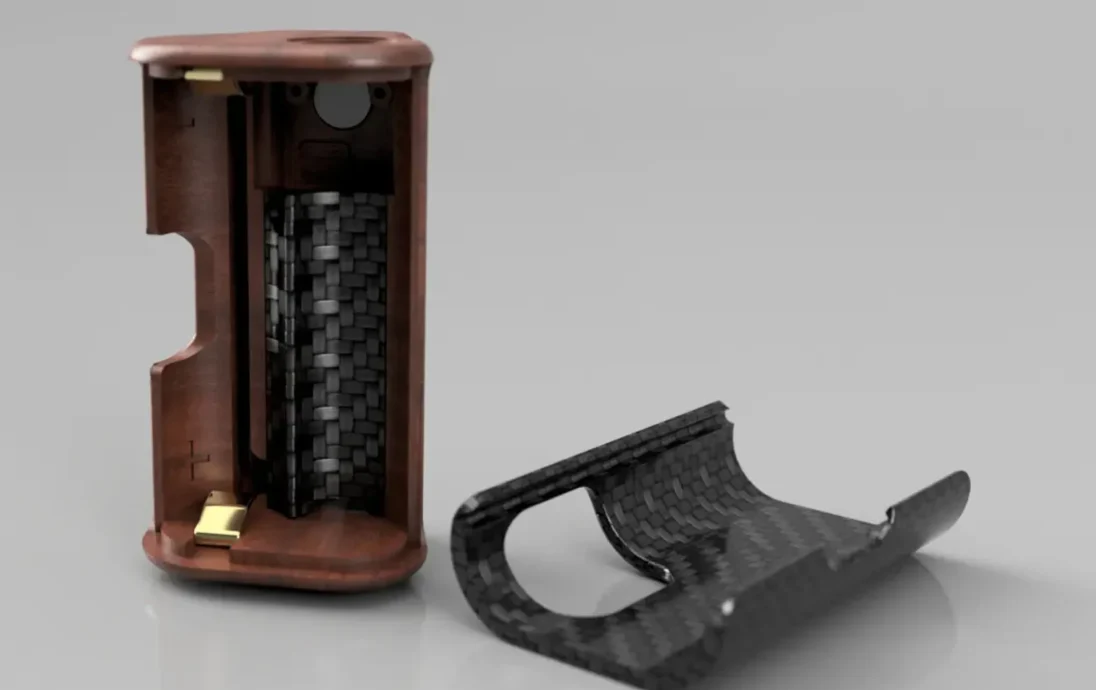

Я просто хотел спроектировать и напечатать на 3D-принтере сквонкер с «нетрадиционной» компоновкой, и получилось лучше, чем я ожидал!

Необходимые детали:

x3 винта для чипсета ДНК

x1 винт для крышки схемы

немного пены между платой и ЖК-дисплеем

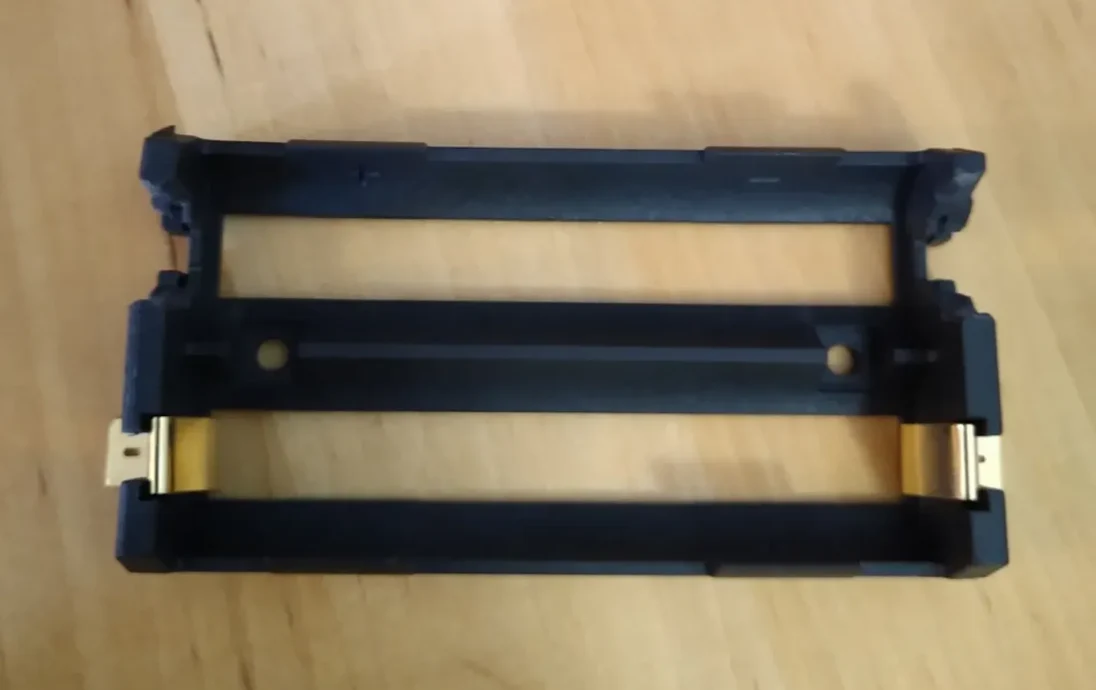

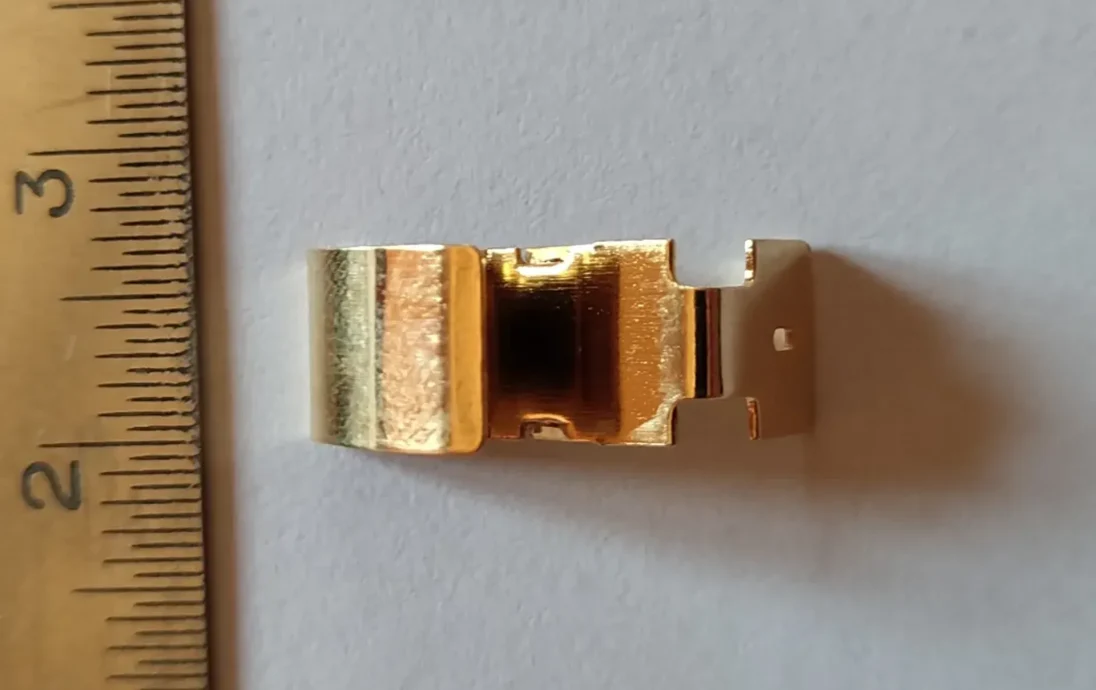

Пружинный разъем x2 для литий-ионного аккумулятора 18650, я купил держатель аккумулятора (типа трапецеидального камня) и сломал его, чтобы снять пружинящие контакты. Обратите внимание, что контакту потребуется внести некоторые изменения (см. фото).

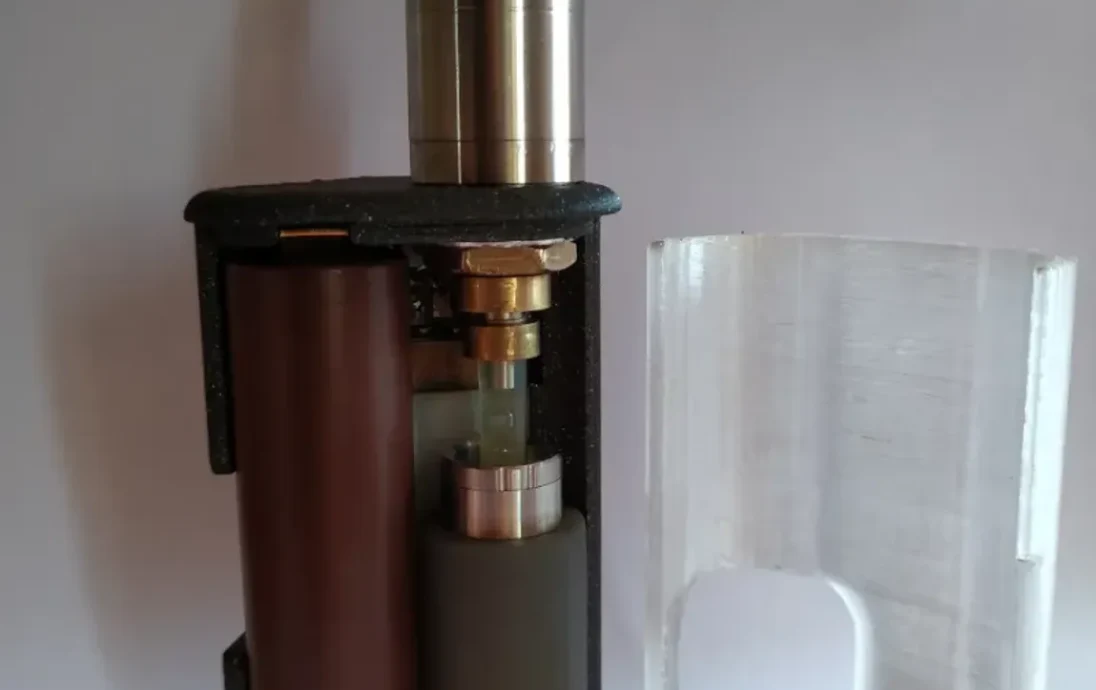

Разъем 510, который я использовал, имеет резьбовую часть шириной 12 мм и верхнюю часть шириной 16 мм.

Эволв ДНК 75 (https://www.evolvapor.com/products/dna75)

Кремниевая проволока 18 и 16 калибра.

Печать:

Все файлы ориентирован�� (как я думаю) в правильном положении для печати FDM, корпус и дверь нуждаются в поддержке.

Последнее замечание:

Чтобы запереть дверь, вам нужно сначала вставить правую часть, а затем закрыть ее.

Удачной печати и парения!

Настройки печати

Принтер:

Длиннее lk4 pro

Плоты:

Нет

Поддерживает:

Да

Разрешение:

100

Заполнение:

30

Нить: Prusament PLA GalaxyBlack
