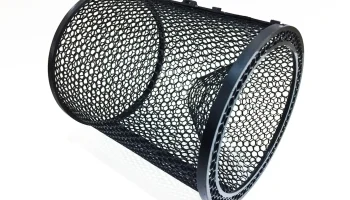

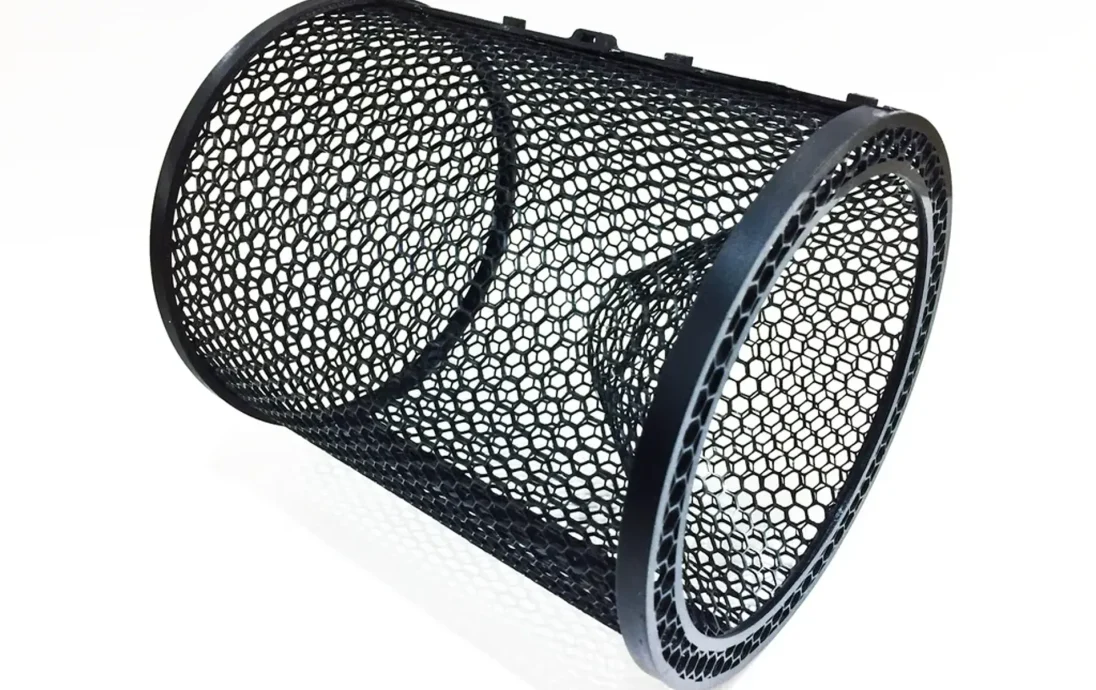

Ловушка для гольяна 2

Это увеличенная версия моей оригинальной ловушки для гольяна. В ней используются две секции клетки, а ее длина составляет 6 дюймов и 7 дюймов.

Я распечатал этот ABS-пластик и использовал клей CA и ускоритель, чтобы склеить все его части вместе… за исключением задней крышки, которая съемная и просто защелкивается на месте.

Он был разработан для печати с использованием быстрого шаблона заполнения «Соты» в Simplify3D.

Используя пр��веденные ниже настройки процесса, файлы твердых объектов распечатываются без каких-либо верхних или нижних слоев, в результате чего на деталях создается узор, похожий на клетку. Я использую два разных процесса: первый процесс печатает рисунок клетки до определенной высоты, затем второй процесс печатает твердые части объектов. Клетка — единственная часть, требующая опор.

Используя этот метод, вы можете создавать множество полезных предметов, таких как клетки для животных, защитные сетки, просеивающие сетки и т. д., просто регулируя процент заполнения для достижения желаемого размера отверстий.

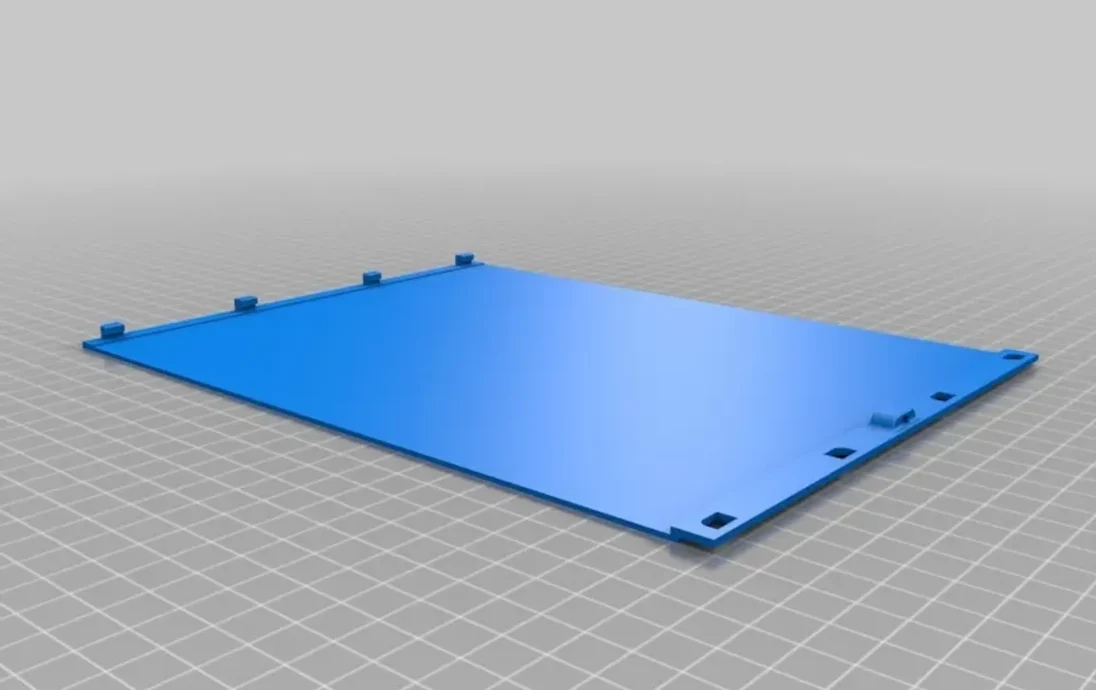

Деталь клетки для этой ловушки для гольяна имеет размеры около 7 x 9 дюймов в плоском виде, поэтому для ее печати вам понадобится печатная платформа хорошего размера, и вам придется использовать настройку ниже (в частности, заполнение 12%), чтобы торцевые крышки защелкивались вместе с основной клеткой после завершения.

Части клетки

Настройки процесса 1...

(Вкладка «Слой»)

Высота слоя = 0,20

Верхний и нижний сплошные слои = 0

Контуры/оболочки по периметру = 2

(Вкладка «Заполнение»)

Процент заполнения = 12 %

Внутреннее наполнение = быстрая сотовая структура

Внешняя заливка = Прямолинейная

(Вкладка «Дополнительно»)

Остановить печать на 1,40 мм

Обработать 2 настройки...

(Вкладка «Слой»)

Высота слоя = 0,20

Верхний и нижний сплошные слои = 2

Контуры/оболочки по периметру = 2

(Вкладка «Запо��нение»)

Процент заполнения = 80 %

Внутреннее заполнение = прямолинейное

Внешняя заливка = Прямолинейная

(Вкладка «Дополнительно»)

Начните печать с высоты 1,40 мм.

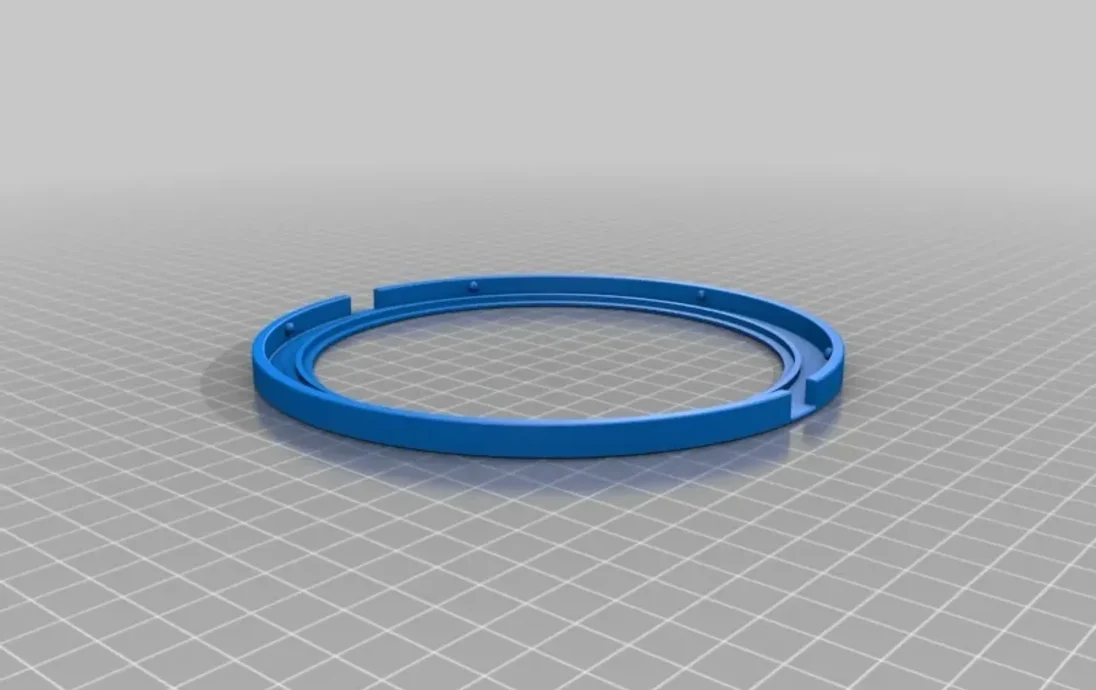

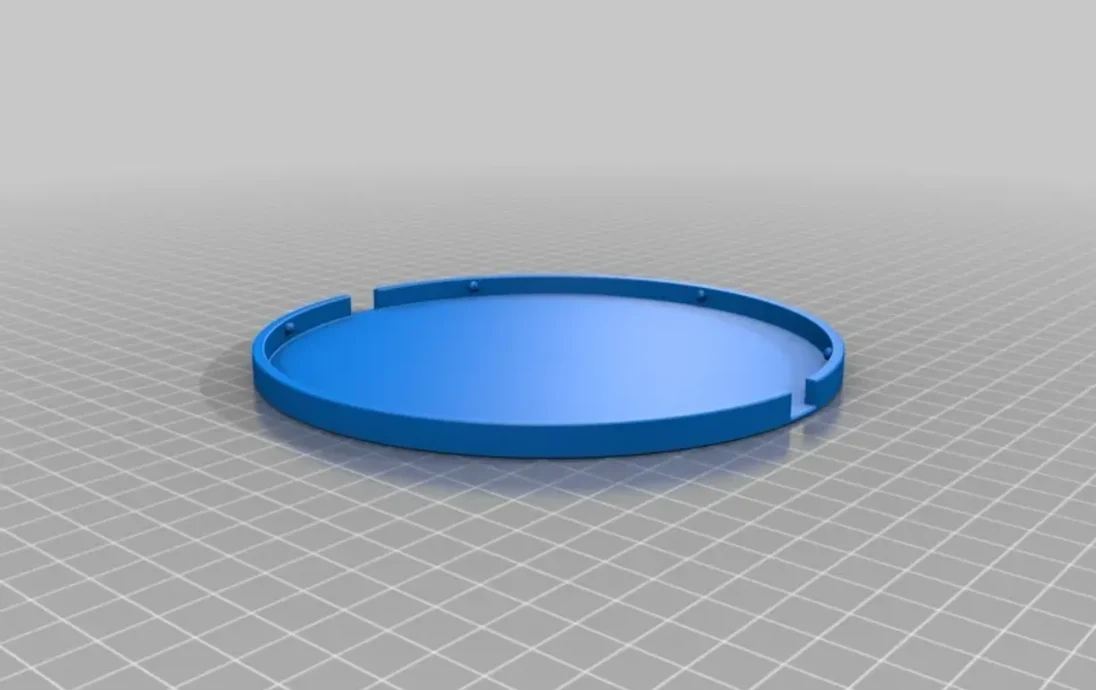

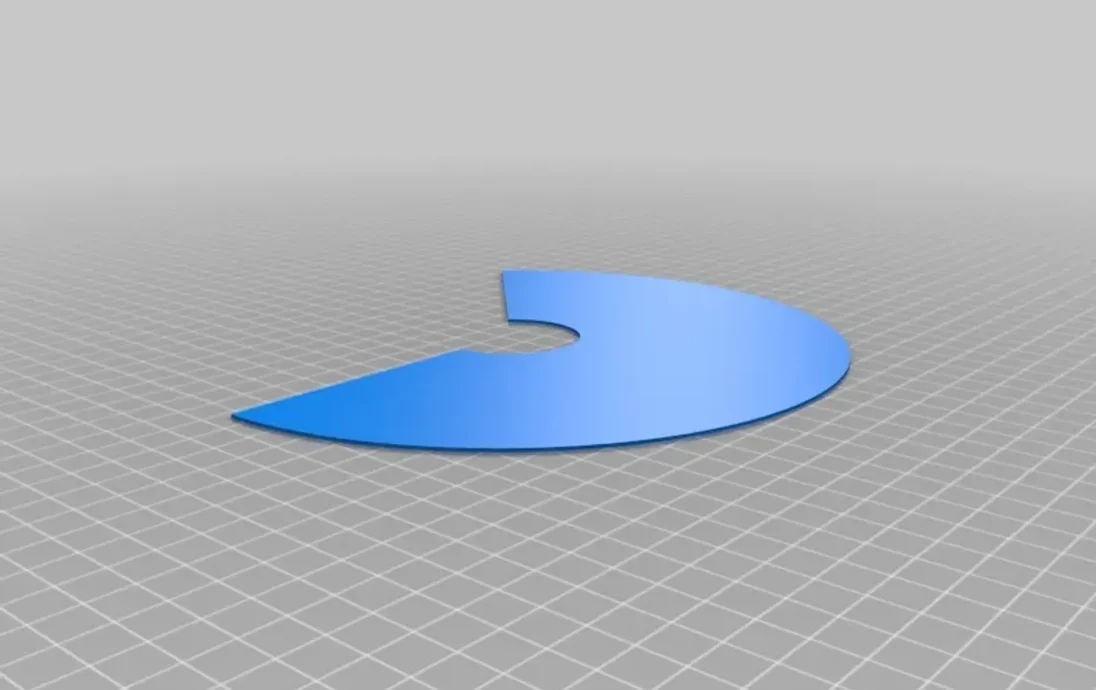

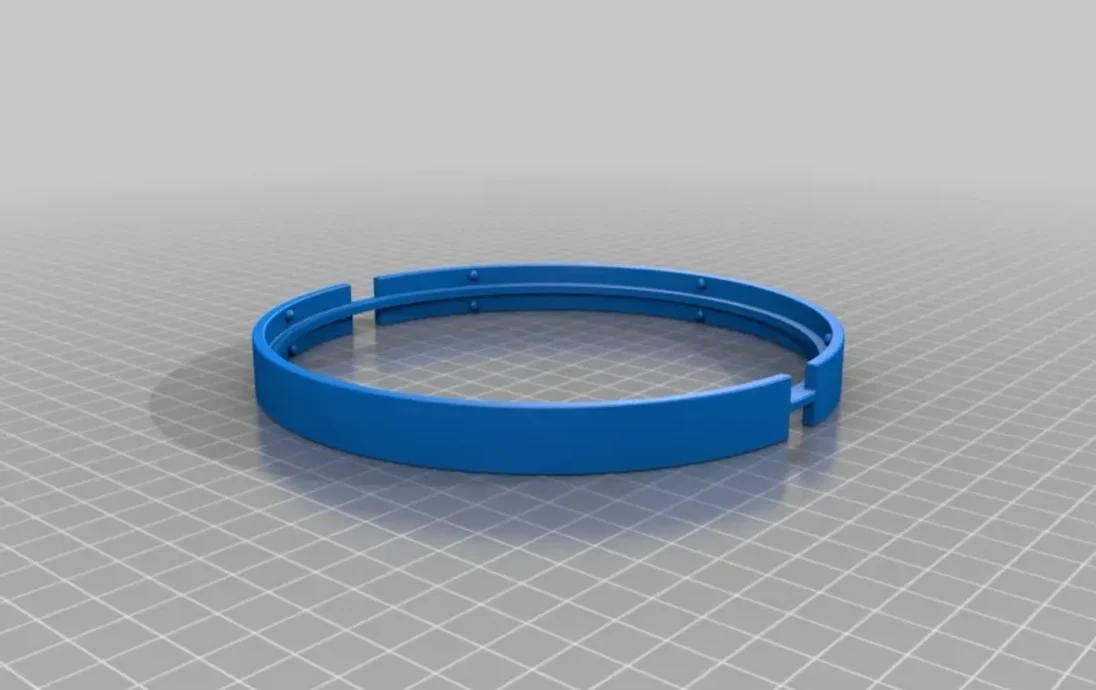

Колпачки и детали воронки

Настройки процесса 1...

(Вкладка «Слой»)

Высота слоя = 0,20

Верхний и нижний сплошные слои = 0

Контуры/Оболочки по периметру = 6 (это позволяет печатать кольца сплошным слоем за один процесс, при условии, что вы используете сопло 0,35).

(Вкладка «Заполнение»)

Процент заполнения = 12 %

Внутреннее наполнение = быстрая сотовая структура

Внешняя заливка = Прямолинейная

3-19-19 = Добавлен раздел Joiner.STL, чтобы вы могли сделать более длинную версию клетки двойной ширины. (Не проверено)
