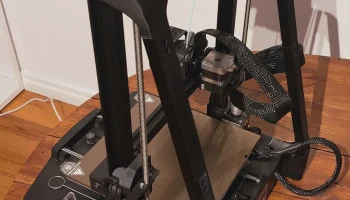

Ender 3 V3 SE / KE Портальная опора

Резюме

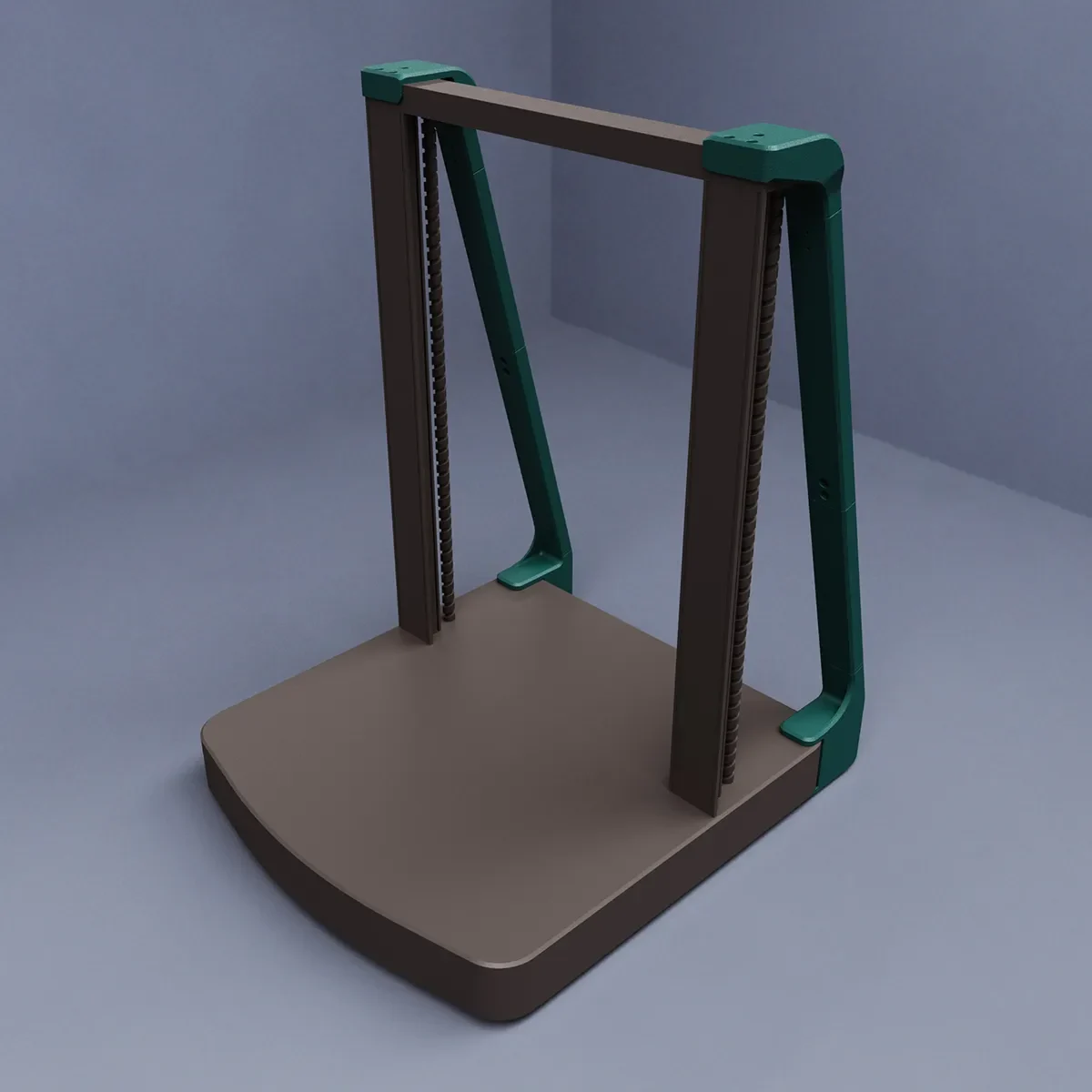

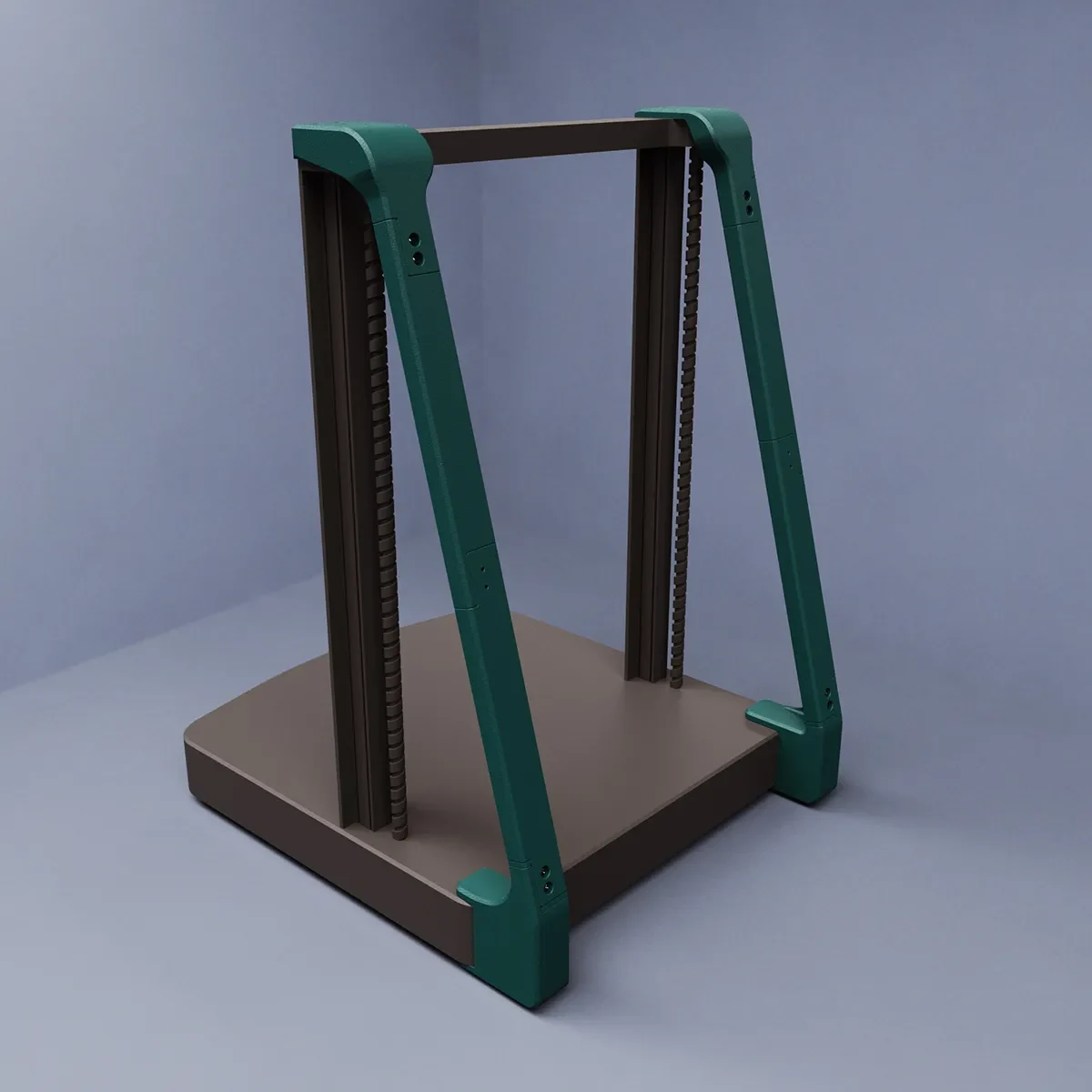

В попытке уменьшить двоение изображения на отпечатках, особенно заметное при печати на высокой скорости, я разработал полностью печатную портальную опору.
Опора крепится к порталу и основанию с помощью имеющихся винтов (модификация принтера не требуется).
Детали разделены, чтобы можно было печатать на столе размером 220 x 220 мм, и для сборки требуется 12 саморезов.

Если у вас есть светодиодная свет��вая панель Creality, существуют альтернативные файлы Cap, которые включают в себя положения для монтажа.

Печать

Я напечатал эти детали с высотой слоя 0,2 мм, 4 стенками и заполнением 30%.

Я печатал из PETG, однако PLA также является отличным вариантом, поскольку он более жесткий, чем PETG. Для обеспечения максимальной жесткости следует рассмотреть возможность использования нити CF.

Крышки следует печатать с опорой на изогнутую поверхность из-за угла свеса.

Заполнители зазоров не являются обязательными, но настоятельно рекомендуется использовать их при склеивании деталей. Их следует распечатать после установки всех остальных деталей, чтобы подтвердить наличие зазора.

Пост-печать

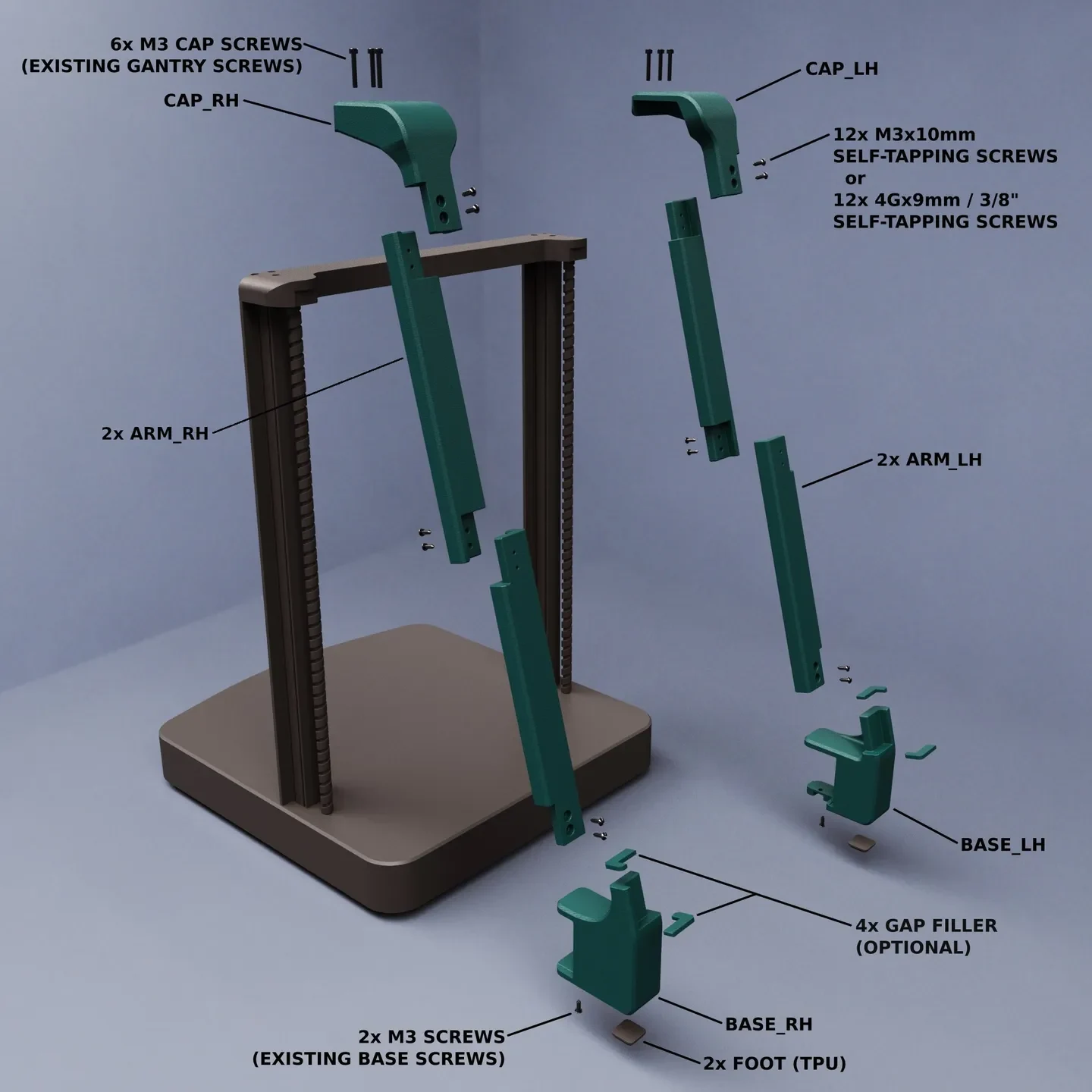

Требуемые детали
12 саморезов M3x10 мм (или винты 4Gx9 мм [4Gx3/8 дюйма])
Дрель со сверлом 2,0 мм.
Суперклей (клей CA) или двухкомпонентный эпоксидный клей (необязательно, но рекомендуется).

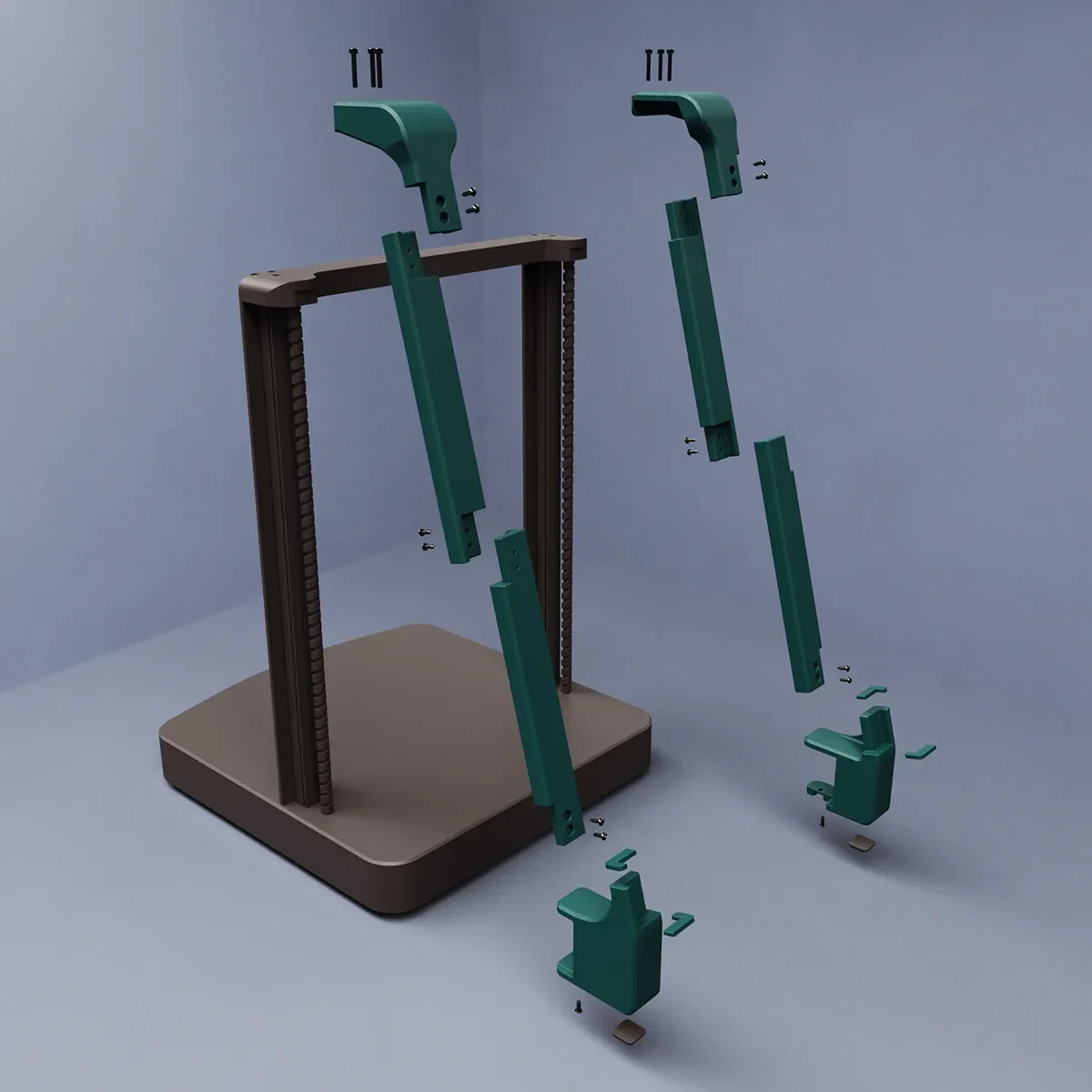

Сборка
Удалите три винта с каждой стороны портала и установите крышки с помощью этих винтов.
Приклейте детали стопы к деталям основы.
Выверните один винт из-под принтера и с помощью этого винта установите основания. Детали основания должны плотно прилегать к принтеру.
Прикрепите кронштейны к крышке с помощью саморезов М3.
Чтобы обеспечить хорошую посадку, в частях основания необходимо просверлить отверстия для крепления кронштейнов. Сверлом 2,0 мм проделайте направляющие отверстия. Прежде чем сверлить эти отверстия, убедитесь, что портал стоит прямо:
Прикрепите кронштейны к деталям основания с помощью саморезов М3.
Измерьте зазоры и распечатайте заполнители зазоров, чтобы заполнить пространство (используйте неравномерный масштаб и масштабируйтесь по оси Z, если вам нужно отрегулировать размер детали).
Разберите, затем склейте колпачки, кронштейны, основания и заполнители зазоров вместе с помощью предпочитаемого вами клея, прежде чем окончательно установить их на принтер.

Результаты

Я закончил сравнительную печать калибровочного куба диаметром 20 мм.
Я оставил эти переменные прежними:

Принтер
G-код
Нить (из той же катушки).

Эти элементы были изменены:

Проверил и затянул все доступные винты.
С помощью этого комплекта обновите ось X до лин��йной направляющей.

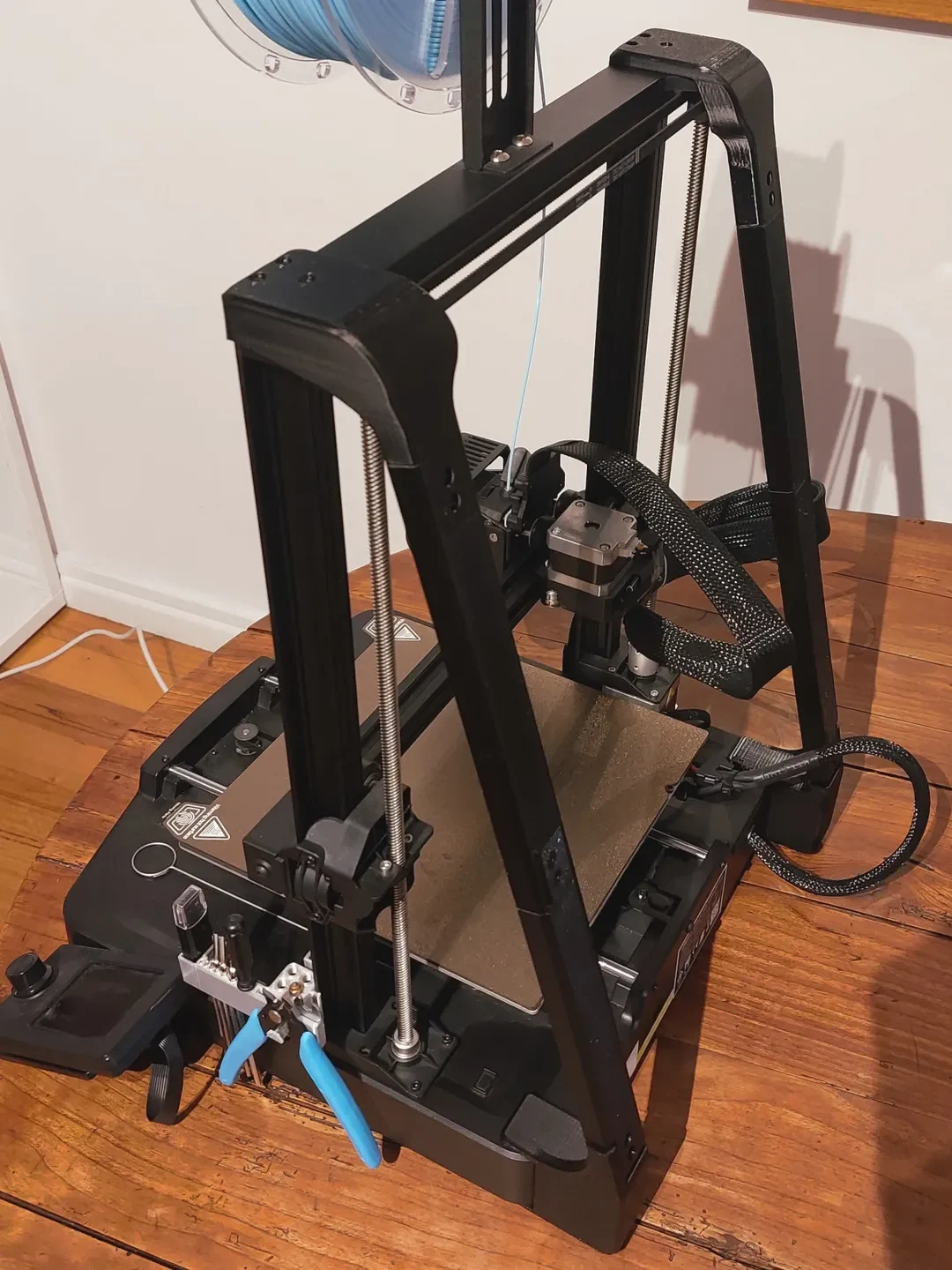

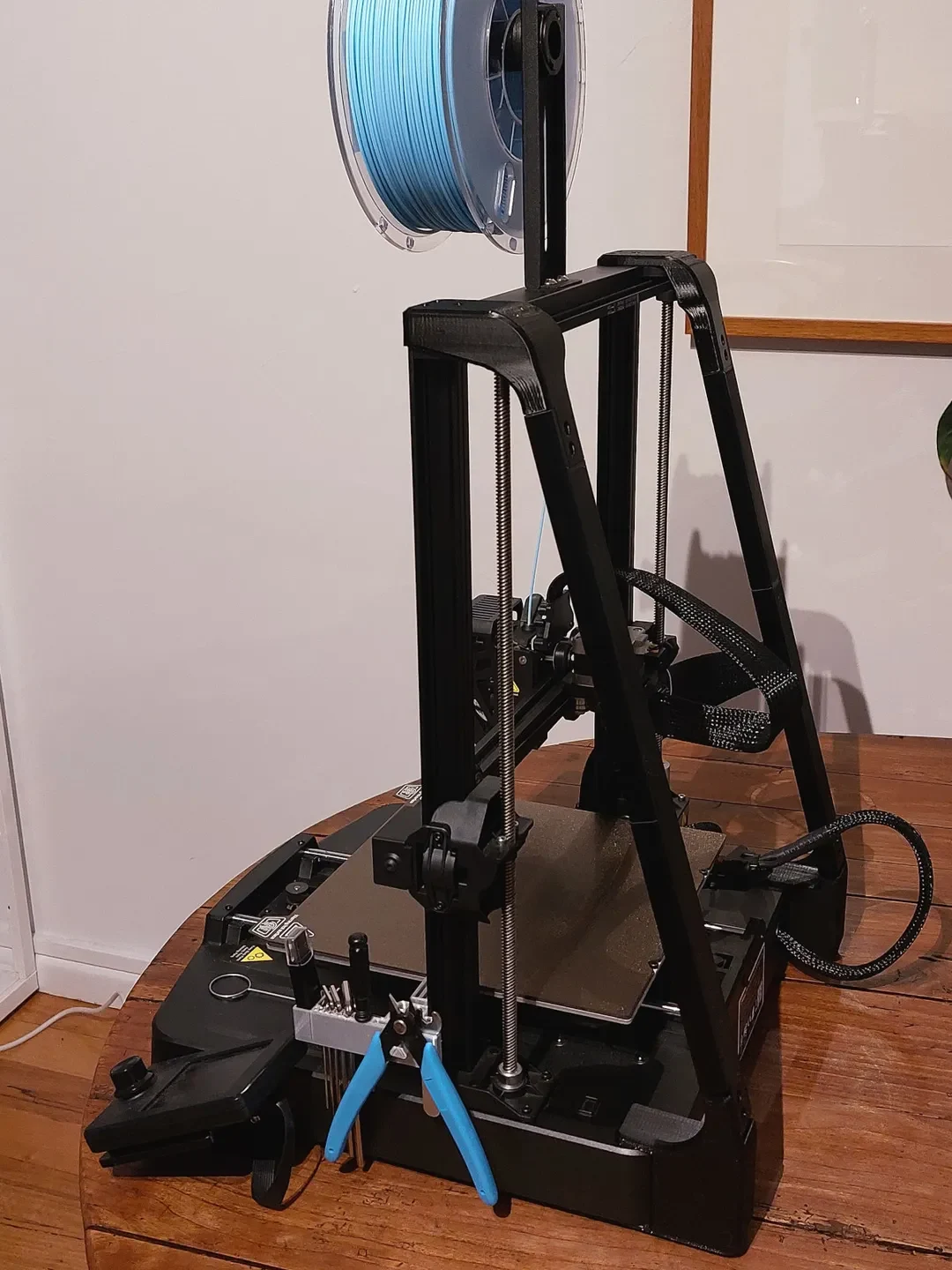

Собрал опору портала с заполнителями зазоров толщиной 4 мм, склеил двухкомпонентной эпоксидной смолой и установил на принтер.

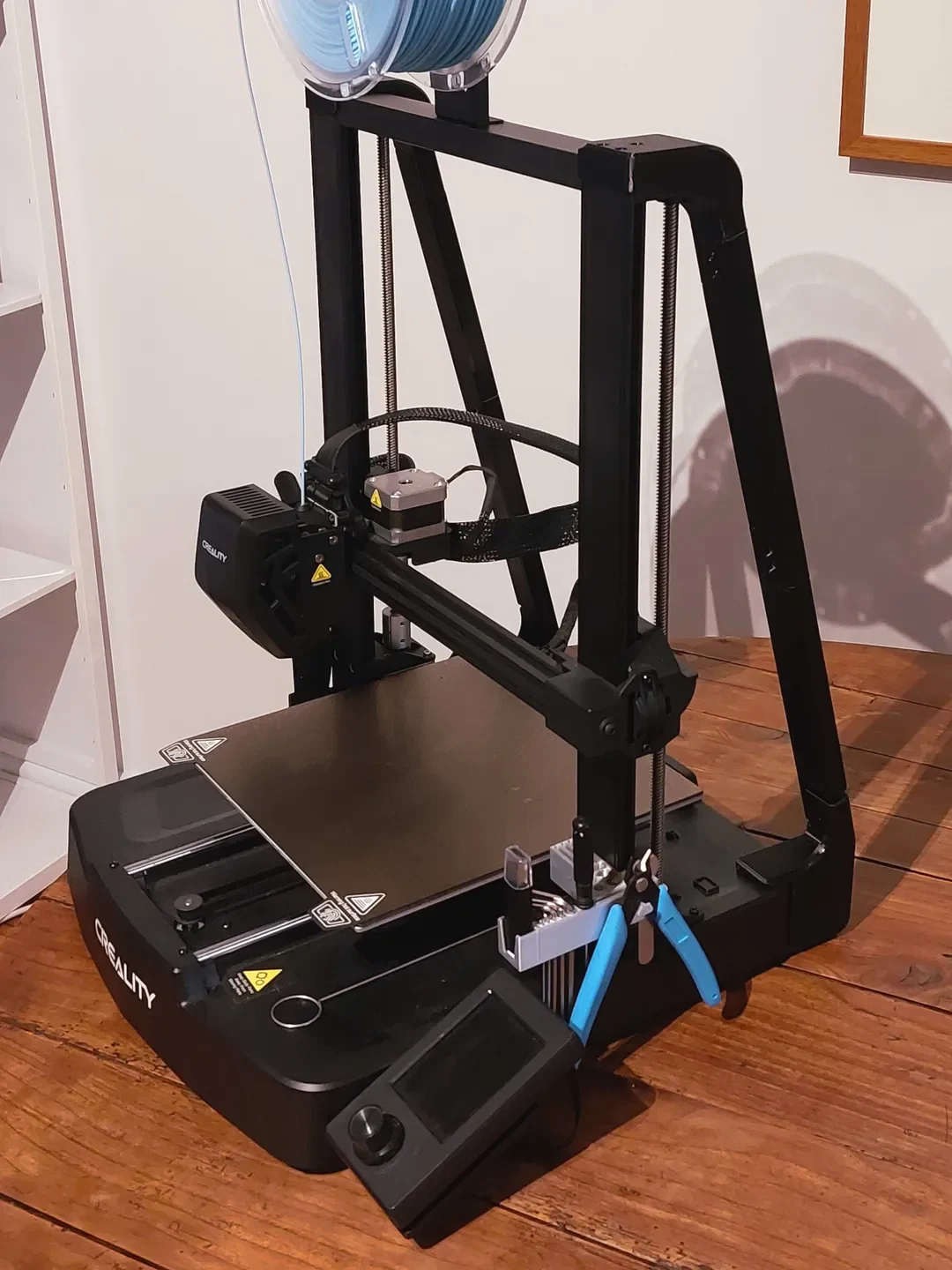

Вот результаты (до сверху, после снизу):

Я доволен улучшением, поскольку ореолы полностью исчезли. Я настоятельно рекомендую портальную поддержку (и модернизацию линейной направляющей по оси X для принтеров SE).
