Обзор

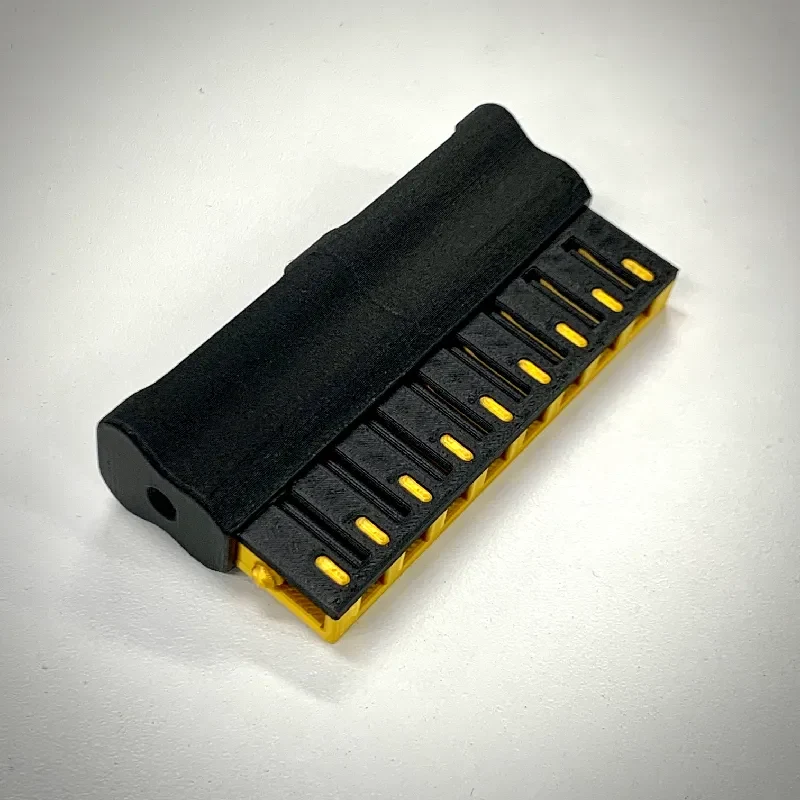

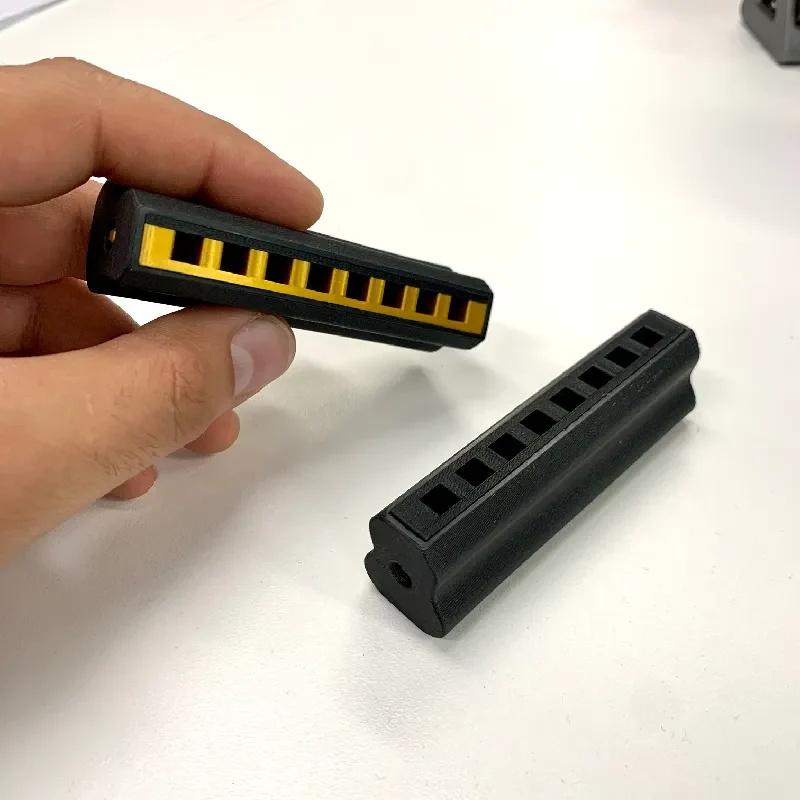

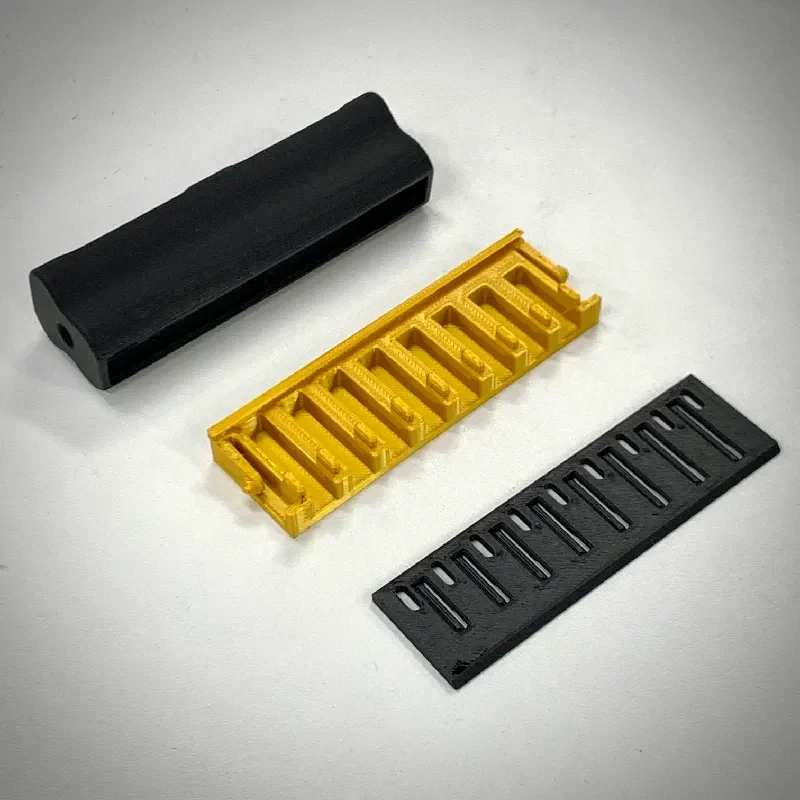

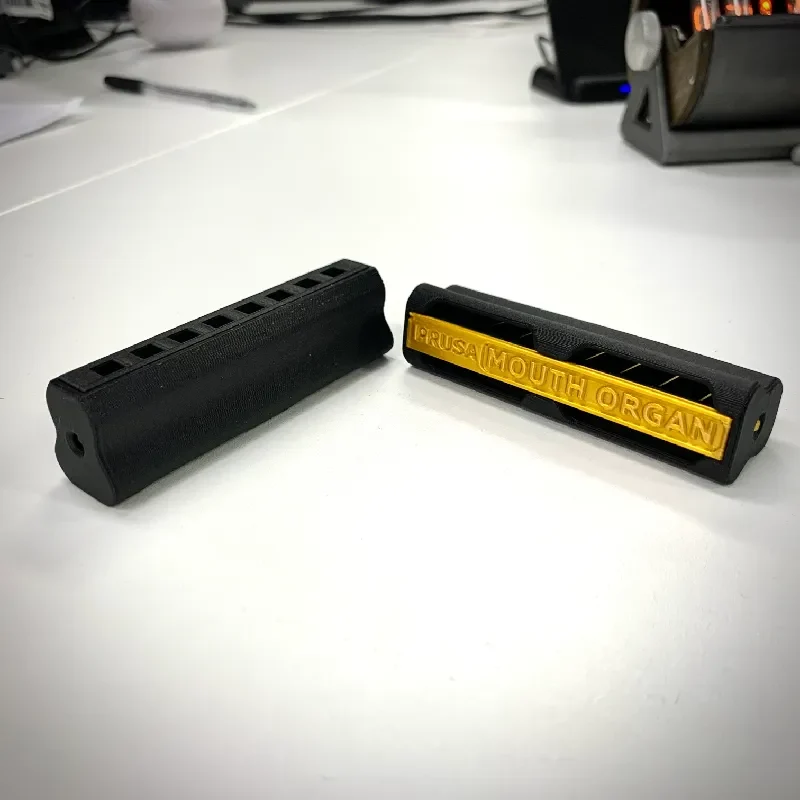

Полностью функциональная печатная гармошка в простом форм-факторе, состоящая из трех частей, которые скрепляются вместе — никаких креплений не требуется! В конструкции предусмотрены сменные язычковые пластины, которые устанавливают воспроизводимые ноты. Прикрепленный язычок был тщательно настроен на гамму ля минор, начиная с А4 и заканчивая А5. В будущих обновлениях я добавлю дополнительные язычковые пластины, чтобы предложить бо��ьше группировок нот. А еще лучше, не стесняйтесь опробовать свои собственные проекты, используя эту модель в качестве шаблона (файлы шагов приложены).
Текущая версия еще не включает трости для рисования, только трости для выдувания.
ОБНОВЛЕНИЕ — 28 МАЯ 2023 г.: теперь с чехлом для переноски, который можно распечатать на месте.
Распечатать инструкции
Геркон очень чувствителен к материалу, настройкам принтера и слайсера — хороший первый слой имеет решающее значение! Зазор между язычками и пластиной должен быть как можно меньшим для достижения максимальной эффективности звука, но не слишком тесным, чтобы не мешать движению язычков. Трости должны иметь полную свободу вибраций вверх и вниз в своих зазорах, не соприкасаясь с пластиной. Я бы порекомендовал вам распечатать язычковую пластину отдельно, чтобы другие части не мешали язычкам.
Расческа и чехол менее капризны и не требуют особого ухода. Используйте свои любимые нити и настройки, как обычно.
Вот моя рекомендуемая настройка:
Принтер: Пруса мини+
Станина: гладкий пружинный стальной лист PEI
Нить:
Пластина язычка: Polymaker PolyTerra PLA цвета «угольно-черный»
Обложка: Без предпочтений
Расческа: Нет предпочтений
Случай: Нет предпочтений
Количество нижних слоев:
Герконовая пластина: 1
Обложка: Без предпочтений
Расческа: Нет предпочтений
Случай: Нет предпочтений
Коли��ество верхних слоев:
Герконовая пластина: 2
Обложка: Без предпочтений
Расческа: Нет предпочтений
Случай: Нет предпочтений
Заполнение:
Язычковая пластина: Гироид, 15%
Обложка: Без предпочтений
Расческа: Нет предпочтений
Случай: Нет предпочтений
Толщина слоя:
Рид пластина: 0,2 мм
Крышка: 0,2 мм
Гребень: 0,2 мм
Корпус: 0,2 мм
Все остальные настройки: профиль качества Prusa Slicer 0,2 мм по умолчанию.

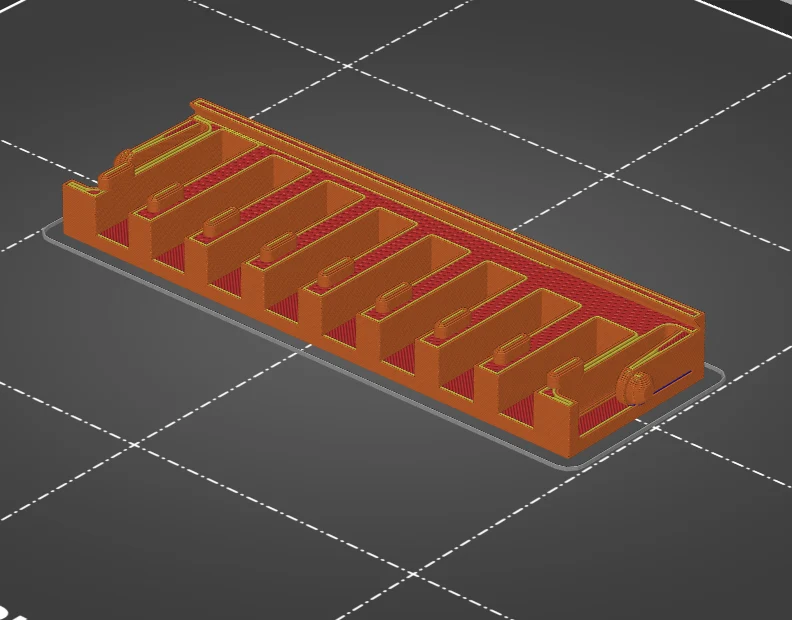

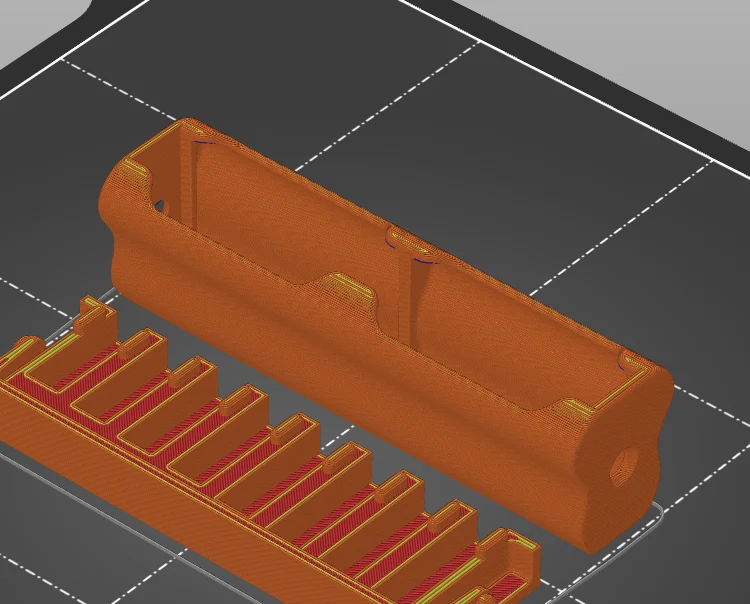

Ориентация печати
Тростниковая пластина
Расческа
Обложка
Дело
Инструкции по сборке
Посмотрите прилагаемое видео для наглядного представления сборки.

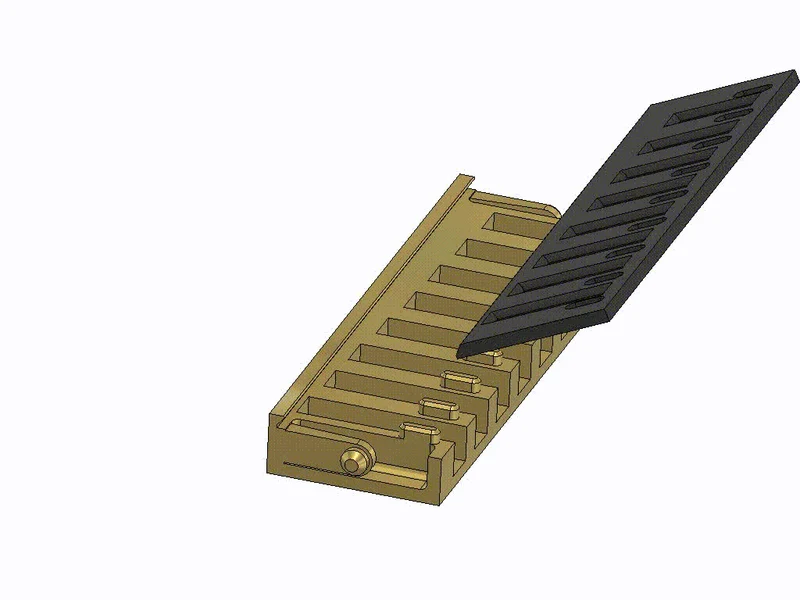

1- Прикрепите язычковую пластину к гребенке, вставив язычковую пластину под заднюю кромку гребенки и надавив на прорези до тех пор, пока пластина не станет полностью заподлицо с верхней поверхностью гребенки. Это соединение должно быть максимально герметичным для максимального ��бъема.
2- Убедитесь, что зажимы с обеих сторон расчески могут свободно пружинить назад. После печати их, возможно, придется ослабить.

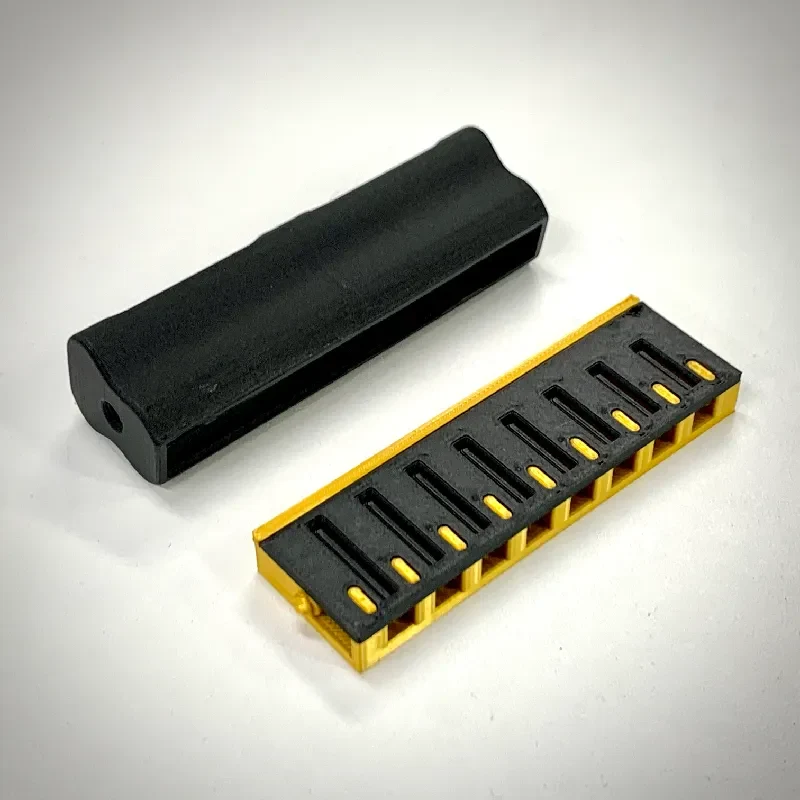

3- Вставьте геркон и узел гребенки в крышку до щелчка зажимов в пластине.
4- Включите приятные мелодии!
Кастомизация
Используйте новую текстовую функцию Prusa Slicer, чтобы добавить в расческу ��вой собственный текст! Импортируйте прикрепленный «comb_blank.stl» в Prusa Slicer и добавьте текст на пустую обратную сторону гребенки.
Альтернативно, используйте свою любимую программу САПР, чтобы сделать губную гармонику самостоятельно!

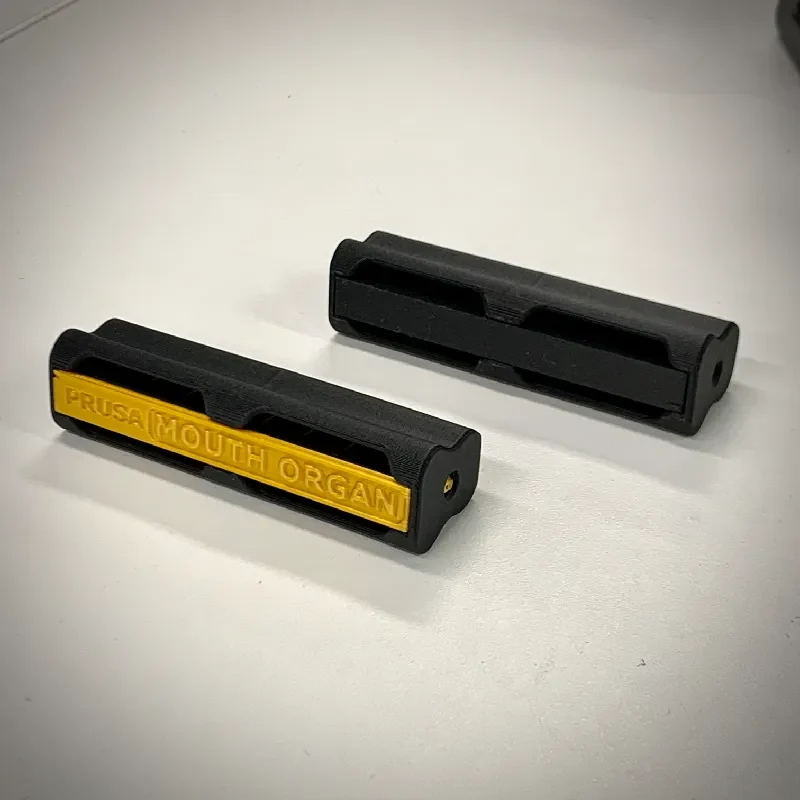

ОБНОВЛЕНИЕ 28 МАЯ 2023 г.: Чехол для переноски
Просто распечатайте футляр для переноски с возможностью печати на месте, снимите его с рабочей пластины, ослабьте шарнир и используйте его для надежной переноски губной гармоники!
Удачной печати!
