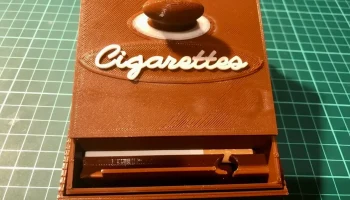

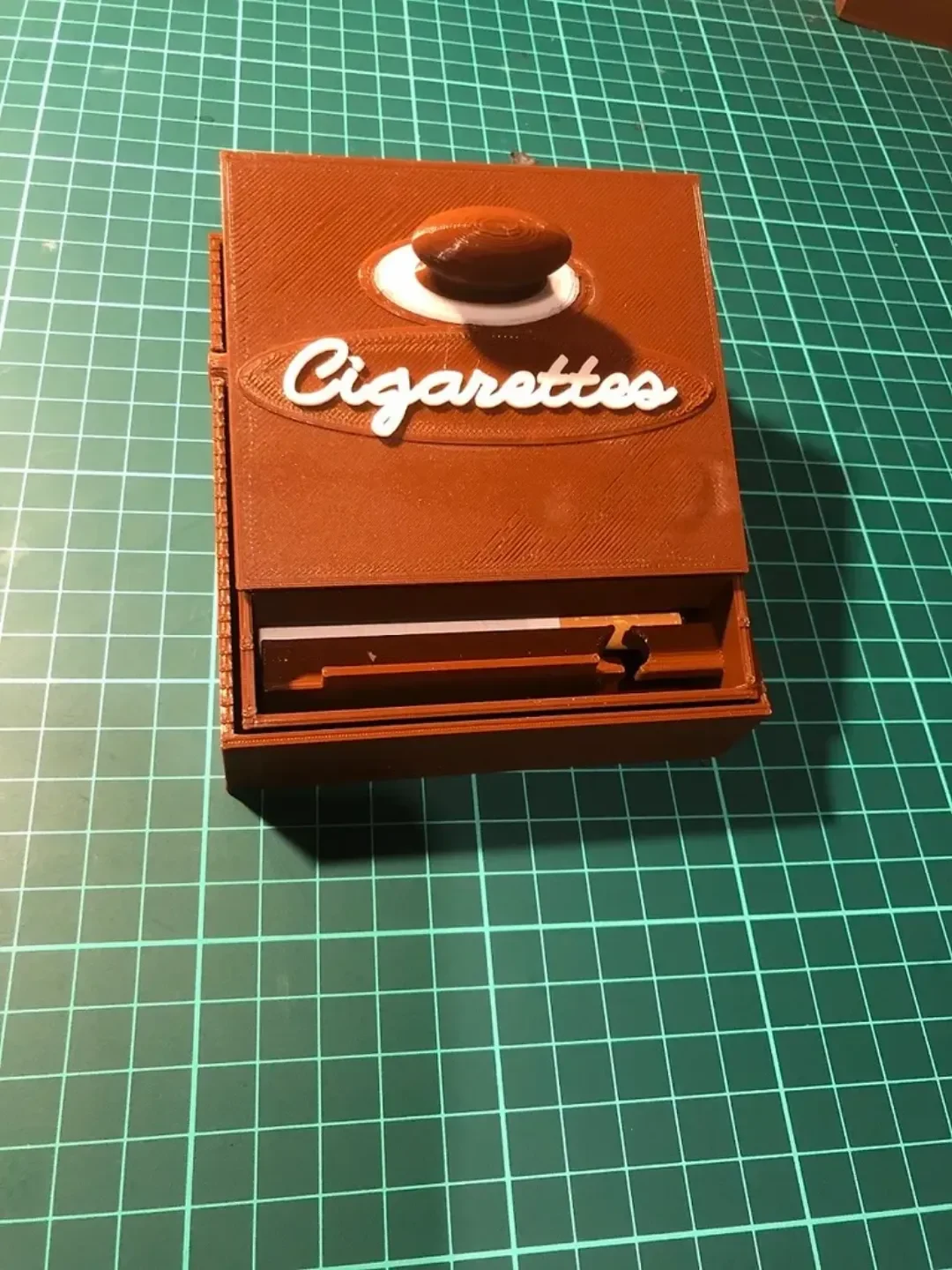

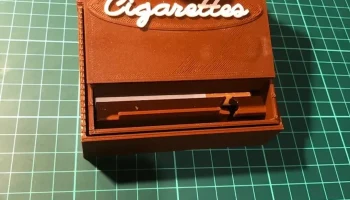

Диспенсер для сигарет, напечатанный на 3D-принтере (до 30 стандартных сигарет диаметром 8,5 см)

Посмотрите видео: https://youtu.be/-W0srrSoo7A

На основе деревянной версии, которую я увидел на Youtube, я сам разработал модель для 3D-печати с помощью Tinkercad. Основные части состоят из двух:

База и;
Коробка

и две дополнительные части:

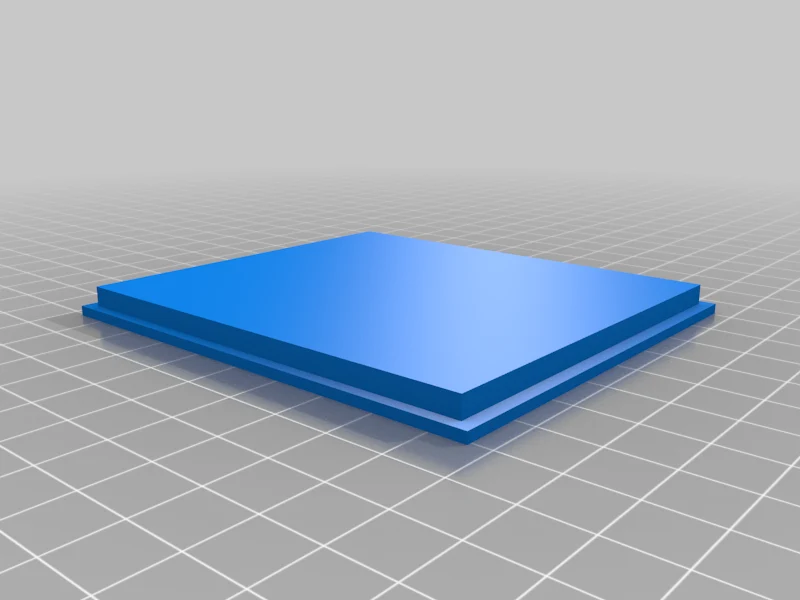

Крышка коробки (на самом деле рекомендуется использовать, чтобы сделать крышку тяжелее и лучше работать)

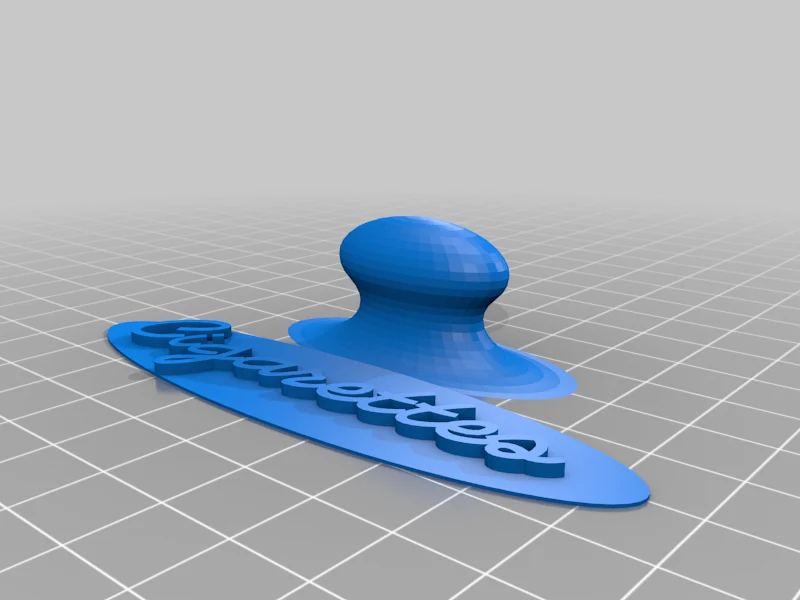

Обхват крышки вместе с этикеткой «Сигареты»

База не требует никакой поддержки. Я печатал с заполнением 10% и высотой слоя 0,28. Однако печать с меньшей высотой слоя (т. е. 0,2 или меньше) может привести к большей точности движущихся частей.

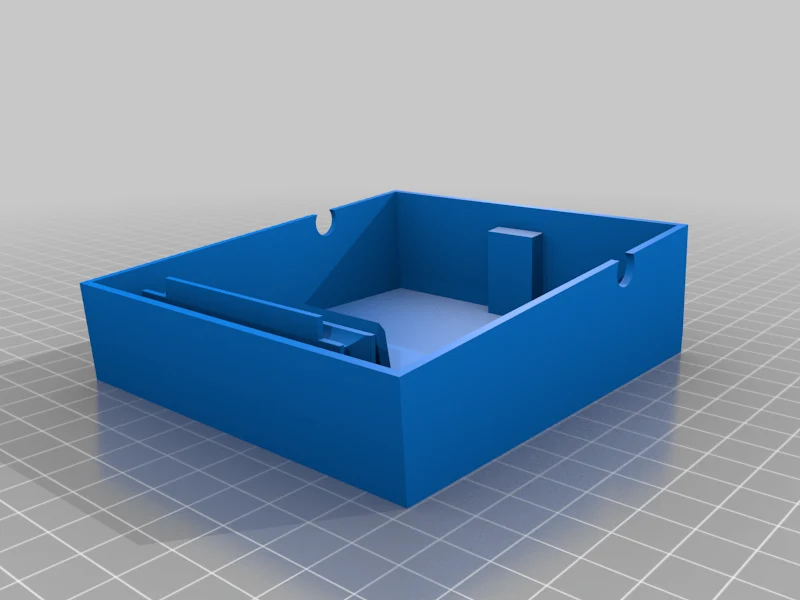

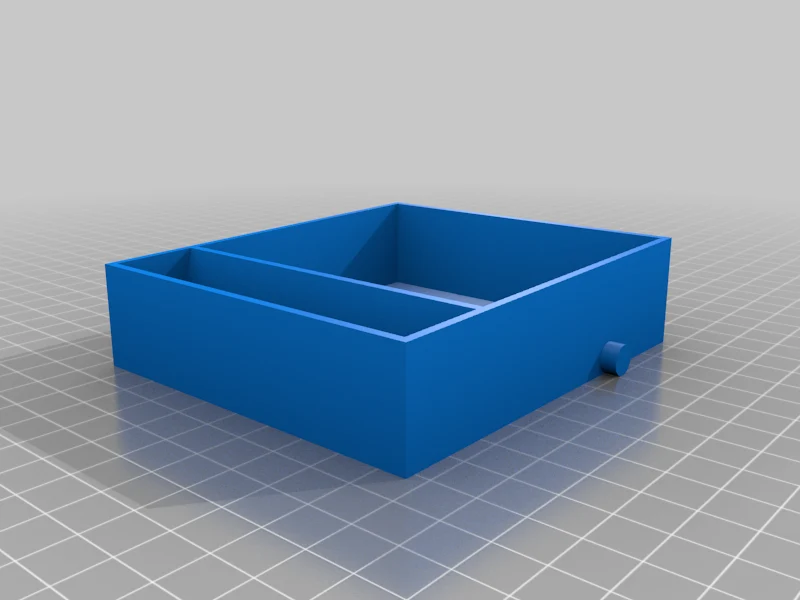

К��робке необходимы опоры. Однако, чтобы легко удалить опоры после печати, я советую (не обязательно) изменить «расстояние Z опоры» на 0,4 мм вместо стандартных 0,2 мм в Cura. Очистите опоры острым ножом и убедитесь, что на них не осталось следов пластика, которые со временем могут заблокировать движение сигарет. Я также напечатал коробку с заполнением 10% и высотой слоя 0,28. Однако увеличение % заполнения (что увеличит вес коробки) и уменьшение высоты слоя (что повысит точность движущихся частей) может улучшить автоматизацию.

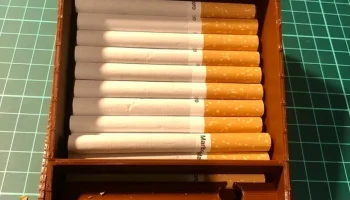

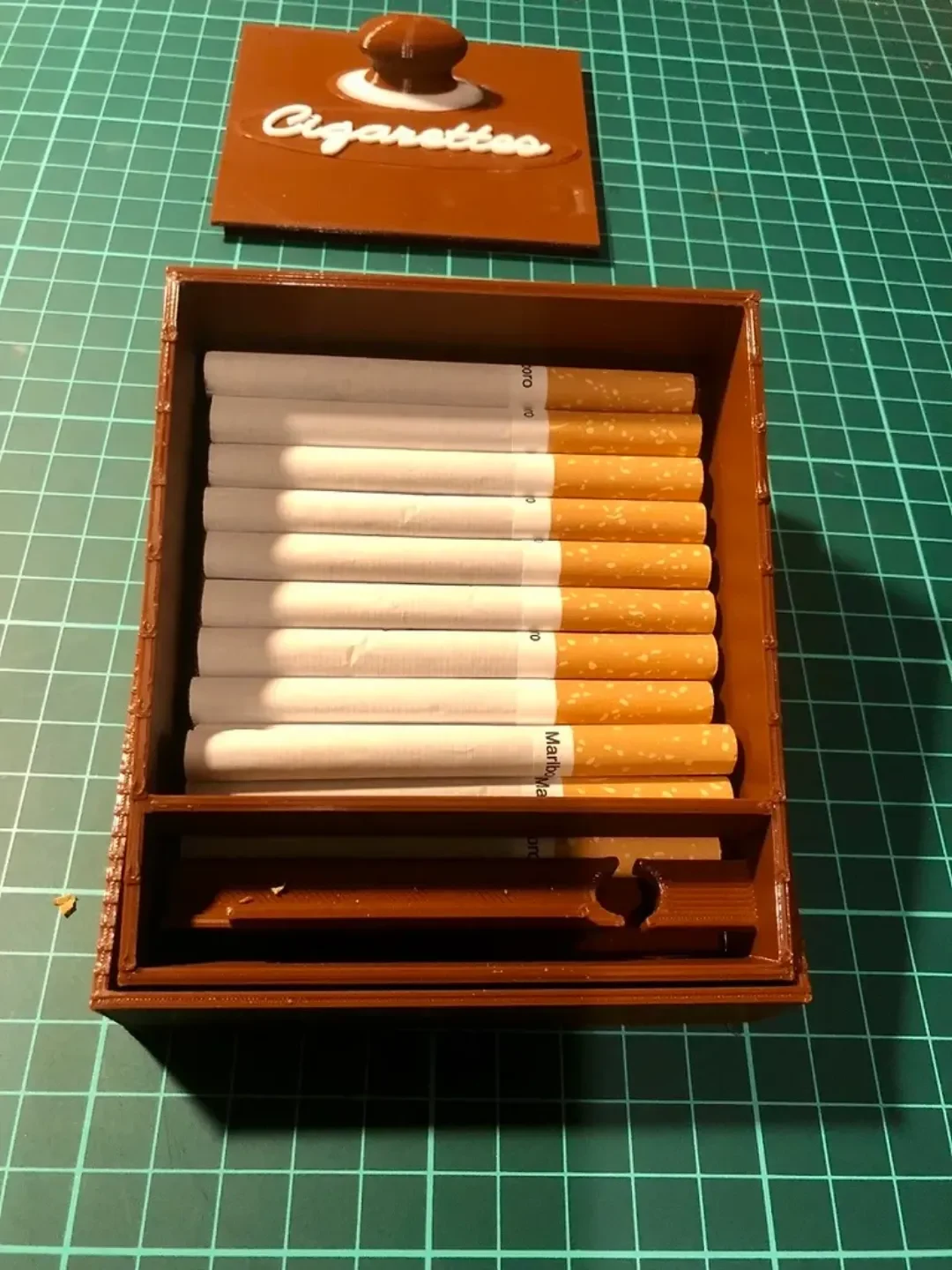

Чтобы избежать застревания сигарет (более 10 сигарет) во время использования, я предусмотрел выступ снизу основания, который подталкивает сигареты в порядок в коробке после каждого нажатия. Однако это все еще не на 100% эффективно. Если во время курения сигареты застряли, нажмите на верхнюю часть несколько раз, и они снова начнут двигаться. Ниже 10 сигарет (первый уровень сигарет) у меня не возникло никаких проблем.

Я снова напечатал крышку коробки с заполнением 10% и высотой слоя 0,28. Однако, как и в случае с другими частями, для более эффективной автоматизации рекомендуется печатать тяжелее, т. е. использовать заполнение 50 % или более.

После печати основания и коробки смажьте валы на коробке и отверстия в основании сухим мылом, прежде че�� соединить их друг с другом (сильно надавите на них, чтобы они защелкнулись друг в друге).

Наконец, я снова напечатал «обработчик с этикеткой „сигареты“» с тем же заполнением (10%), но с высотой слоя 0,2 мм, чтобы можно было легко печатать в два цвета.

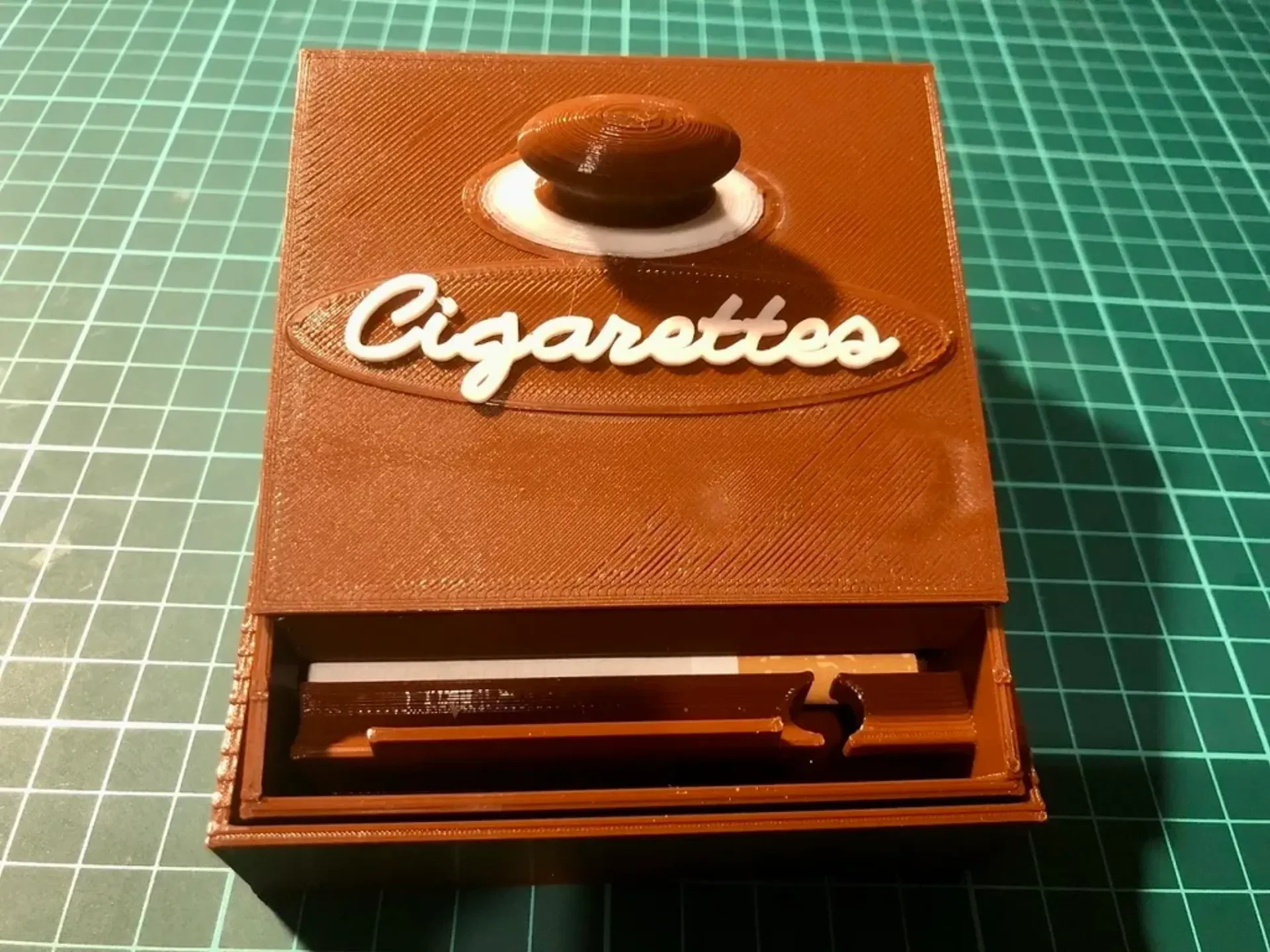

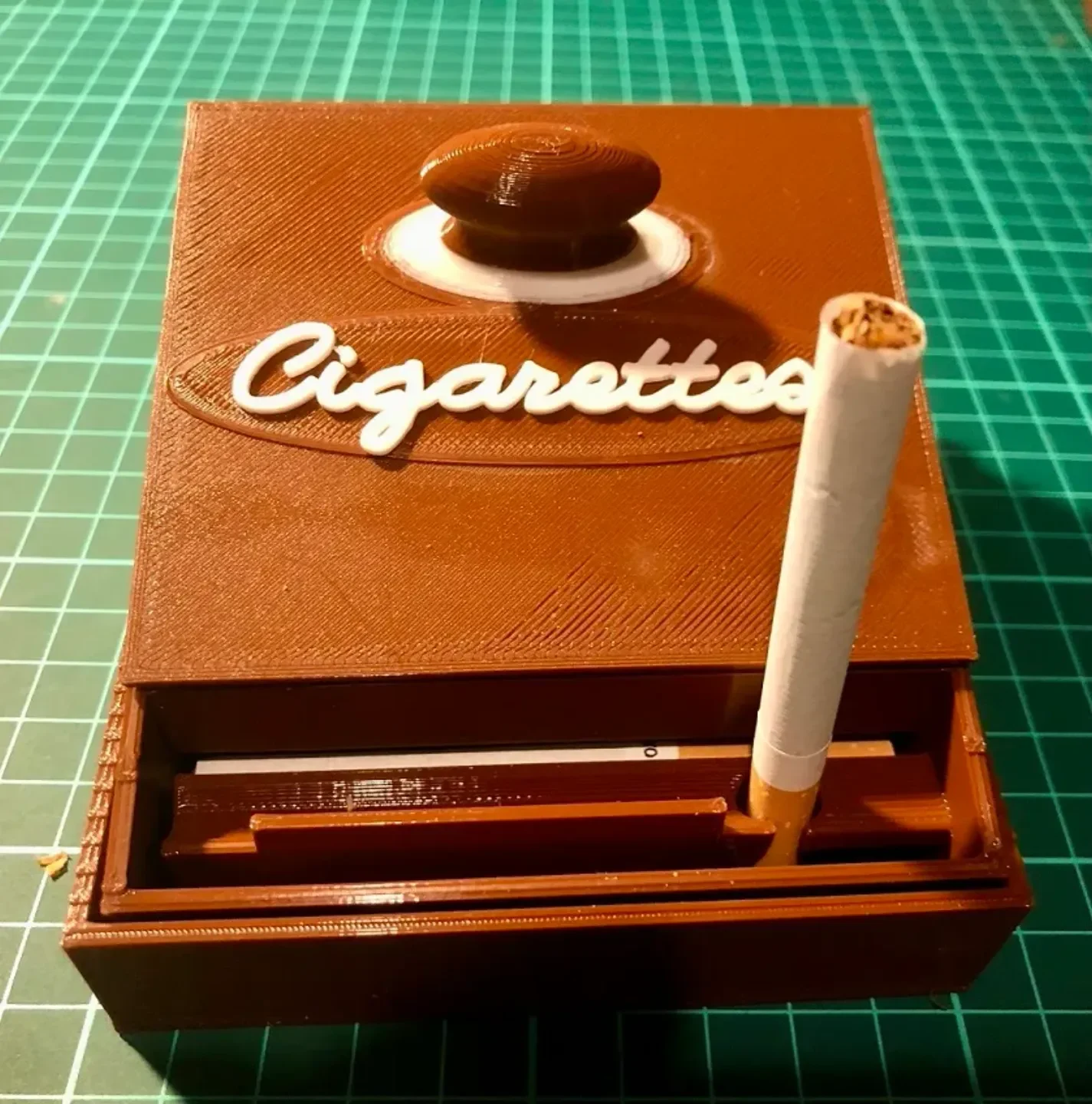

Итак, если вам нужны два цвета (если у вас есть принтер с одним экструдером, как у меня), как показано на рисунках, вам следует «остановиться на высоте» на слоях 2 и 15, чтобы сменить нити. Другими словами: цвет коробки 0,4 мм + цвет этикетки 2,6 мм (слой 15), а остальное снова является цветом коробки.

Если вы не собираетесь менять цвет, вы можете распечатать все (4) детали одновременно с теми же настройками, которые вам нужны. Они подходят для кровати размером 200х200 мм.

В случае возникновения каких-либо вопросов, пожалуйста, дайте мне знать.

Внимание: Курение опасно для вашего здоровья!!!

Удачных печатей :)

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Нет

Поддерживает:

Да
