Детская игрушка на ловкость "Гайки и болты"...
(Обновлено 30 мая 2023 г.: добавлено большее количество потоков и отдельные файлы STL для пользователей Cura.)

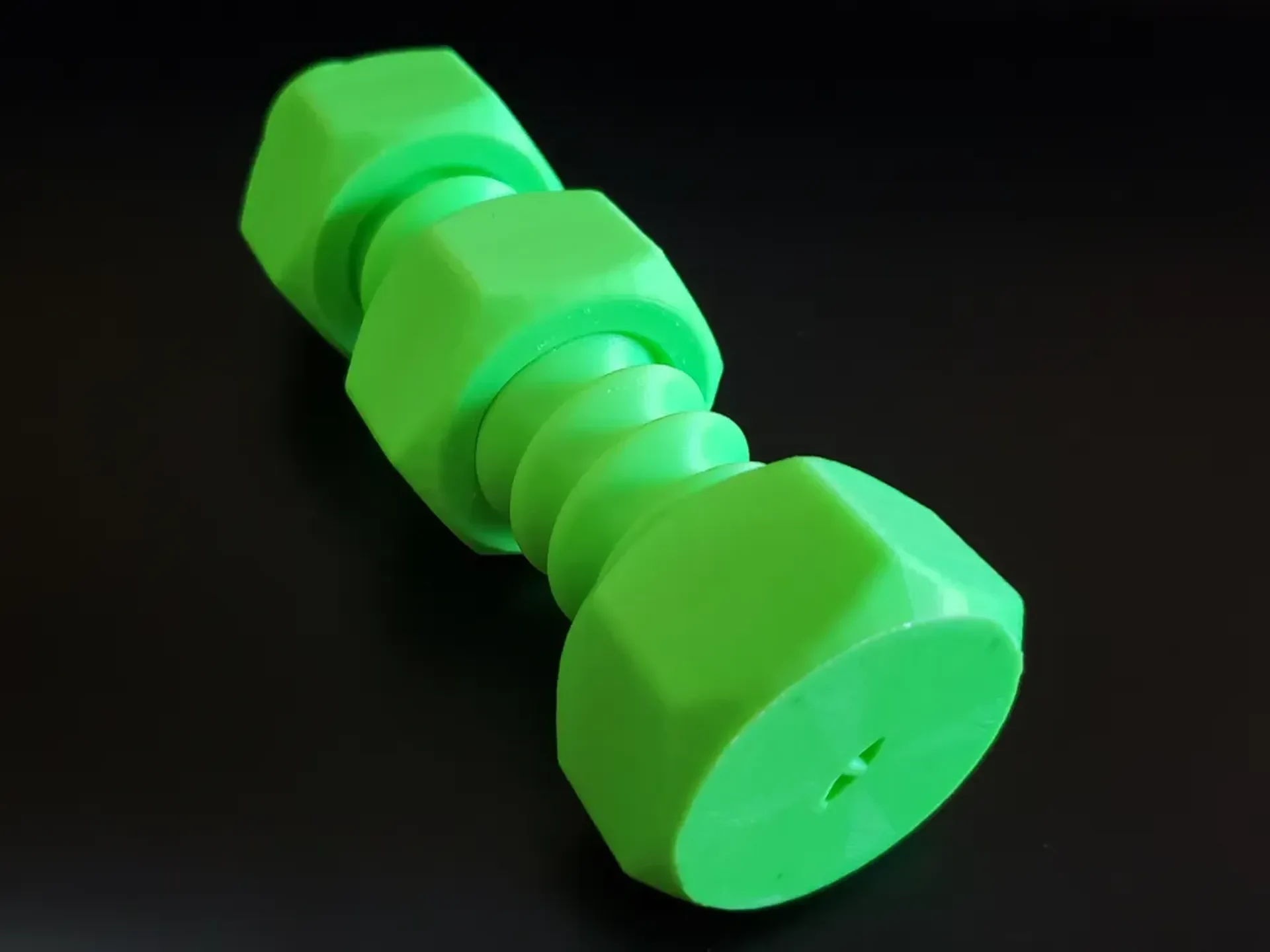

С тех пор, как я стал отцом, я хотел сделать для своего ребенка эту игрушку из гаек и болтов, которая развивает зрительно-моторную координацию. В то время у меня не было 3D-принтера. Прежде чем я это осознал, мой ребенок стал достаточно взрослым, чтобы самостоятельно собрать принтер Prusa MK3S под моим небольшим присмотром и помощью. Итак, теперь я наконец-то распечатал эту игрушку. Слишком поздно для моего ребенка… хотя, оказывается, он думает, что это довольно милая игрушка-непоседа. Есть что-то приятное в закручивании гаек на болте.
Моими целями для этого были:
Соответствует постановлению Комиссии по безопасности потребительских товаров CFR 1501.4 и соответствующим рекомендациям.

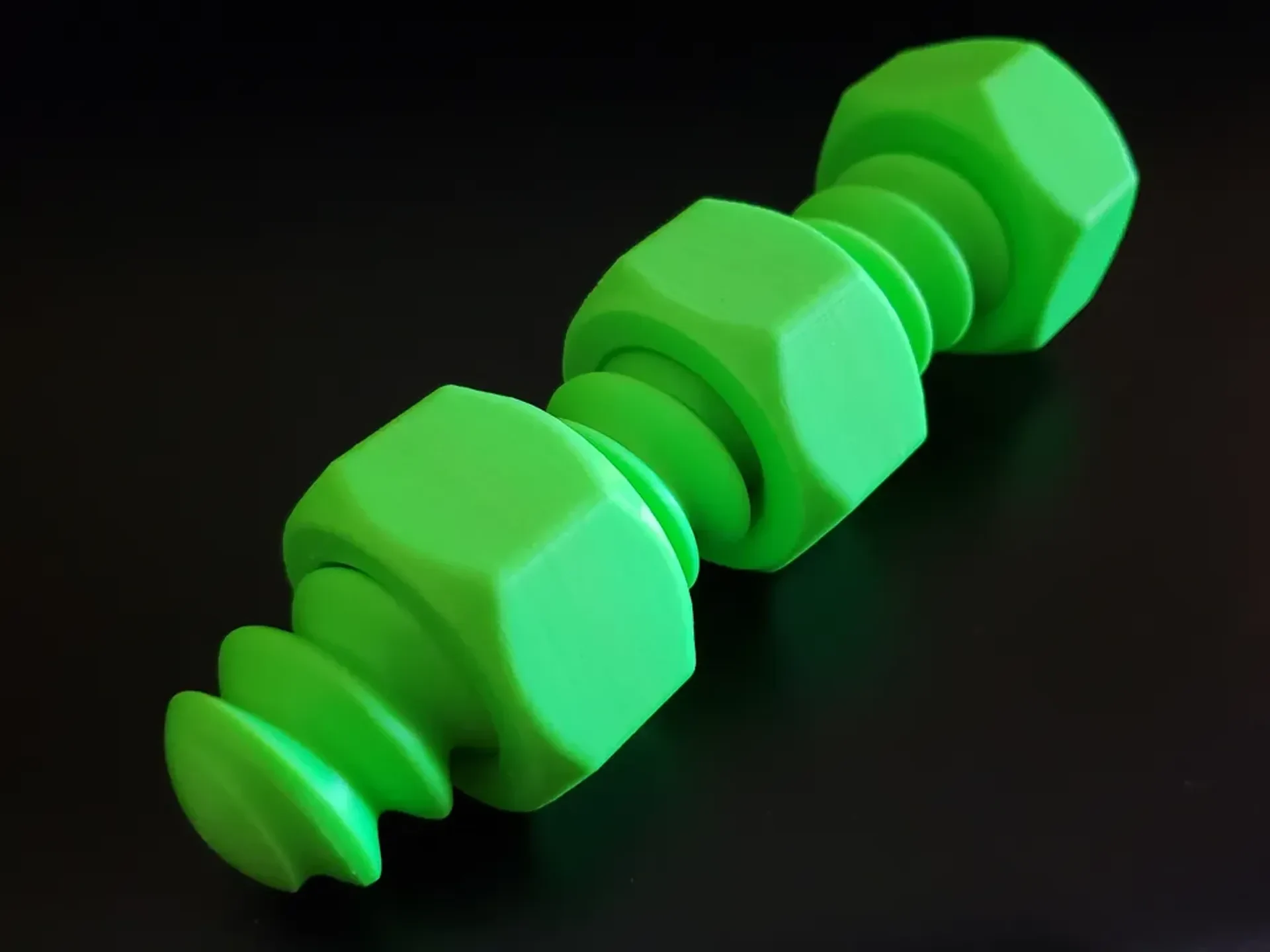

Крупная закруглен��ая резьба для приятного тактильного ощущения.
Минимальные острые края
Подтверждение моей новой идеи создания резьбы — это было интересное интеллектуальное упражнение, хотя я пришел к выводу, что существуют более эффективные способы создания резьбы в OpenSCAD. В любом случае, исходный файл использует метод, который я разработал и задокументировал в моем блоге по ссылке выше.
Я не мог понять, как устранить все острые края в OpenSCAD. Когда вы разрезаете нить на что-то, где-то остается край. Поэтому я сделал небольшое утопленное ушко на головке болта, намереваясь напечатать его из АБС-пластика, и повесил его в ванну с парами ацетона, чтобы притупить края. Однако малышей у нас в доме уже нет, так что в этом нет необходимости, да и края получились не острые. Кроме того, края в основном находятся на гайках, поэтому края не видны, когда гайки находят��я на болте.
Не то чтобы это имело значение, но головка болта с шестигранной головкой, шестигранная гайка и размеры соответствуют размерам ISO по диаметру резьбы. Он просто «выглядел» правильно, даже с этой синусоидальной резьбой, отличной от ISO.
Этот проект стал для меня некоторыми вехами:

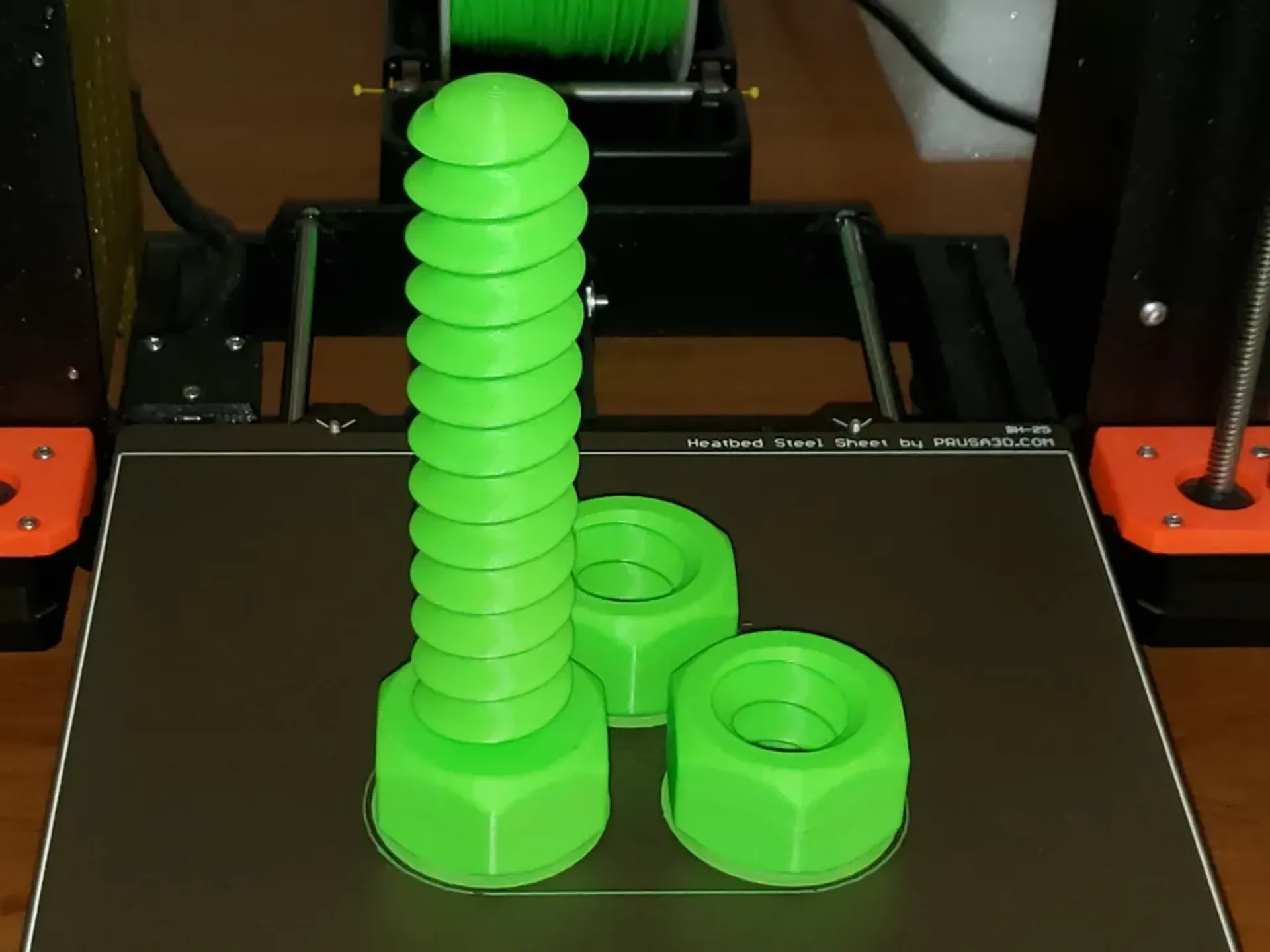

Это самый высокий объект, который я когда-либо печатал.
Это самая длинная непрерывная печать, которую я когда-либо делал; 14 часов при высоте слоя 0,15 мм. У меня было больше проектов с большим общим временем печати, но они были разделены на отдельные задания на печать.
Это мой первый опыт печати ABS. Корпуса тоже нет. Печатал нормально, но запах был неприятный.
Настройки печати
Принтер: Пруса I3 MK3S
Поддерживает: Нет
Разрешение: слои 0,15 мм, сопло 0,4 мм.
Заполнение: 15% гироид.
Нить: обычный ABS (подойдет любой материал, возможно, даже гибкий).
Примечания:
Я предлагаю толщину стены в 3 и более периметра. Я также использовал поля толщиной 5 мм, чтобы детали не отделялись от кровати.
Как я это разработал
Разработан в OpenSCAD после выяснения нового способа создания резьбы из набора поперечных сечений резьбы, описанного в моей статье https://www.nablu.com/2020/01/new-approach-to-screw-threads-in.html — таким образом можно генерировать резьбы ISO, и скрипт включает функции для размеров шестигранных головок болтов и гаек.
Категория: Механические игрушки
