Оптимизированный вентиляторный канал Anycubic Kobra S1...

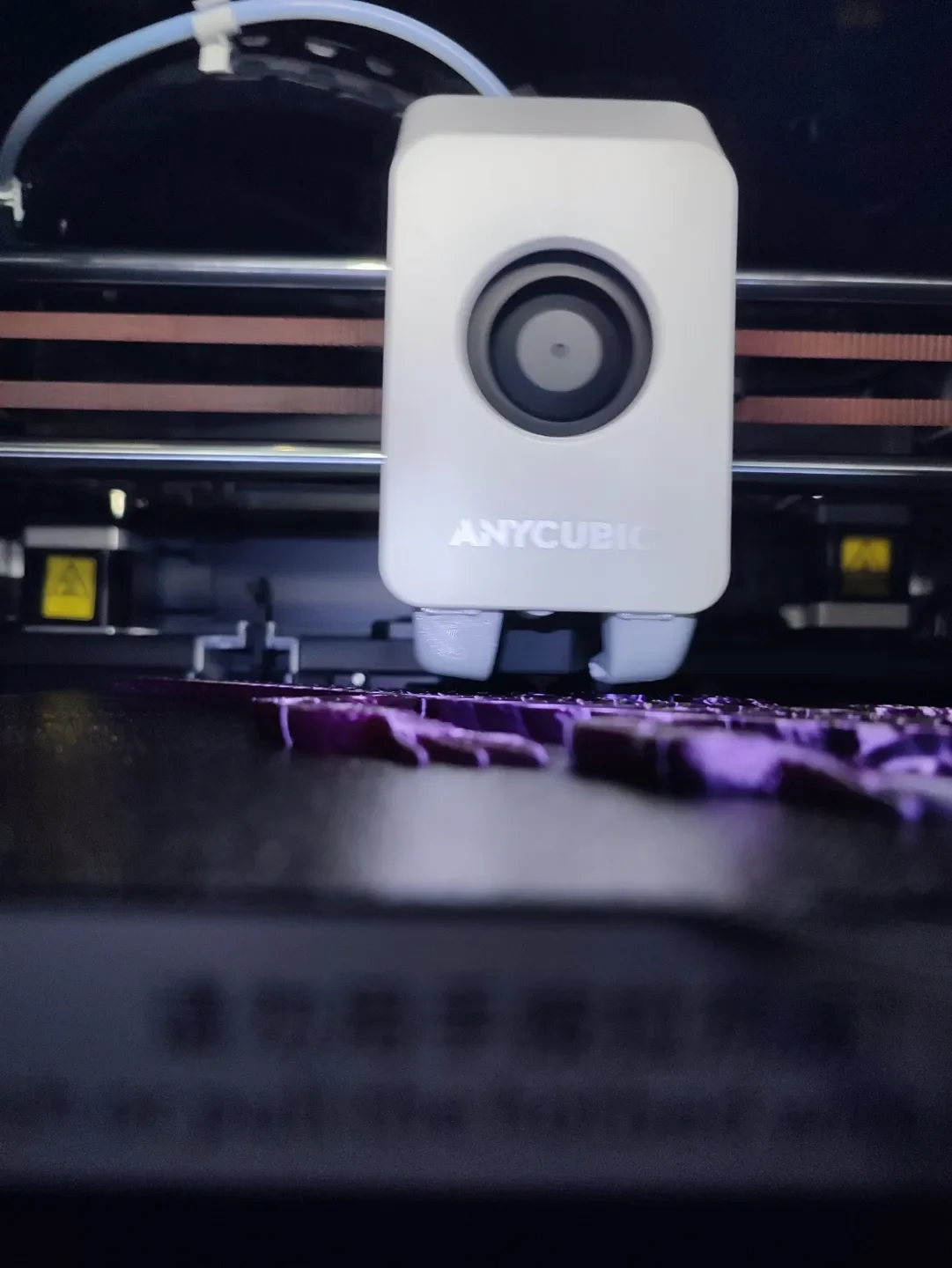

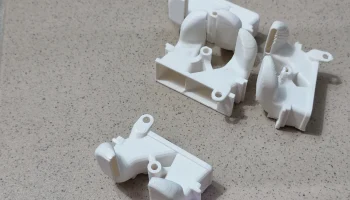

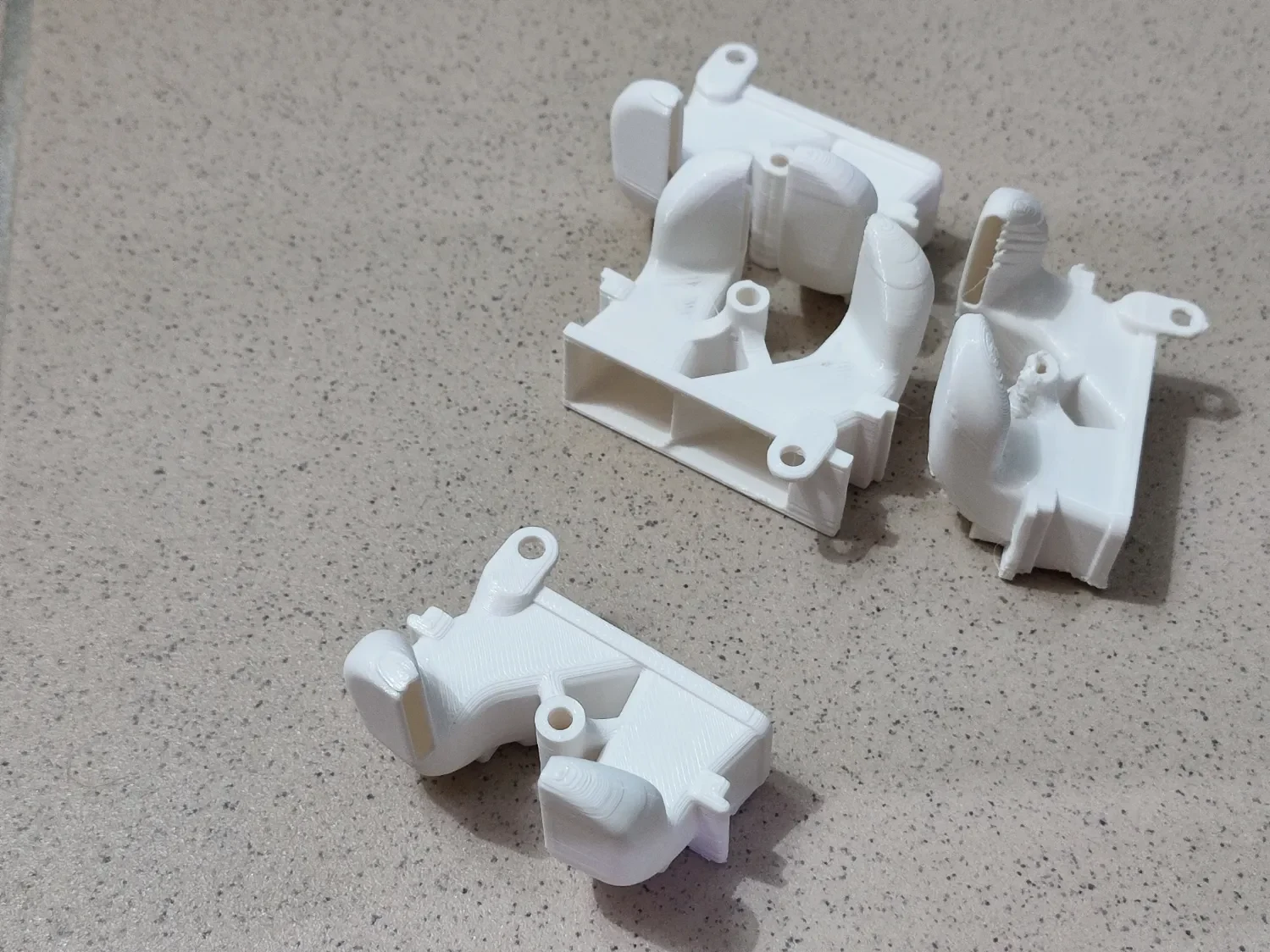

Я хотел, чтобы сопло было лучше видно во время печати, но меня не устраивали имеющиеся воздуховоды для вентиляторов, поэтому я разработал свое собственное. После нескольких итераций я в порядке с дизайном.

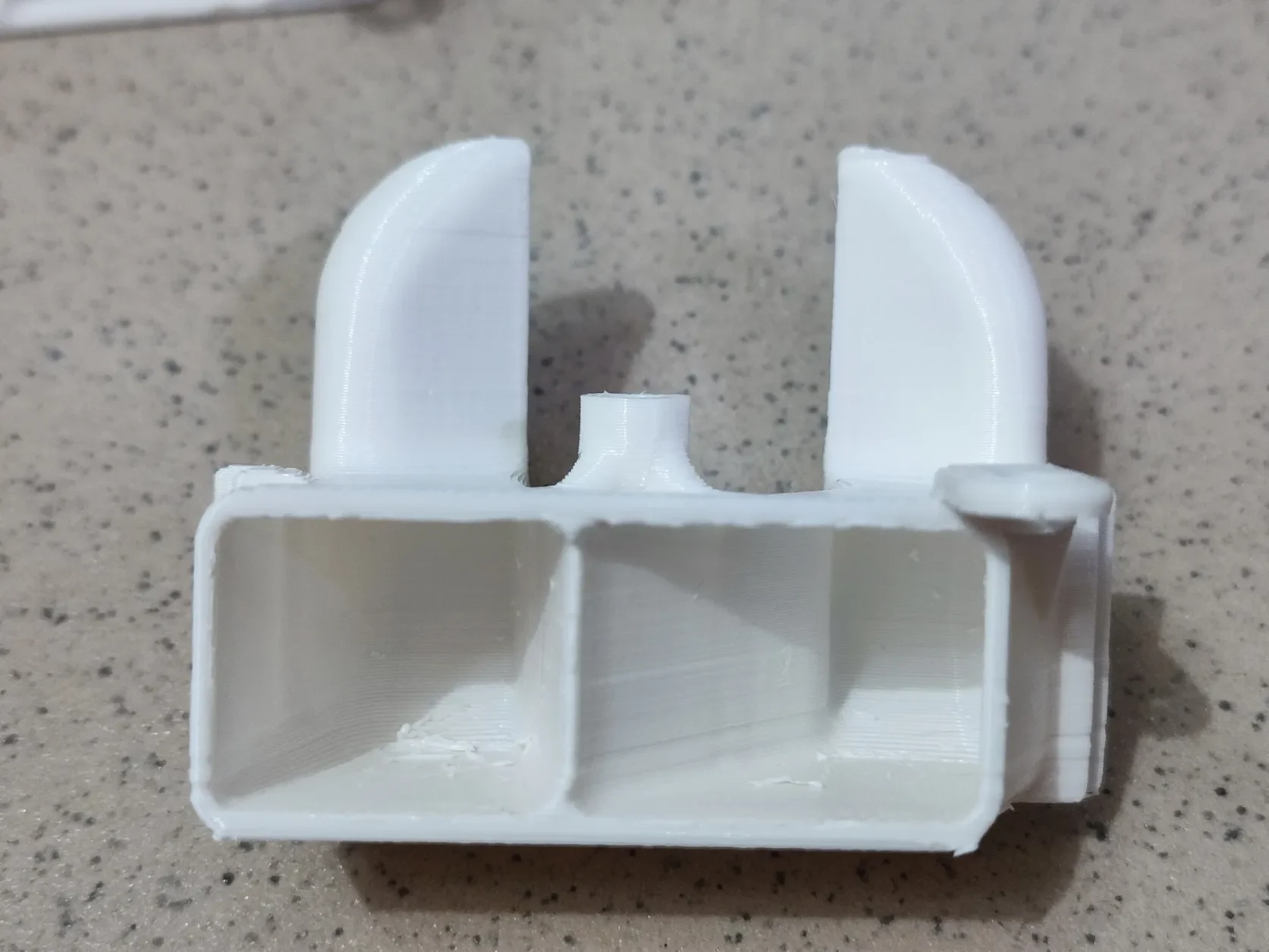

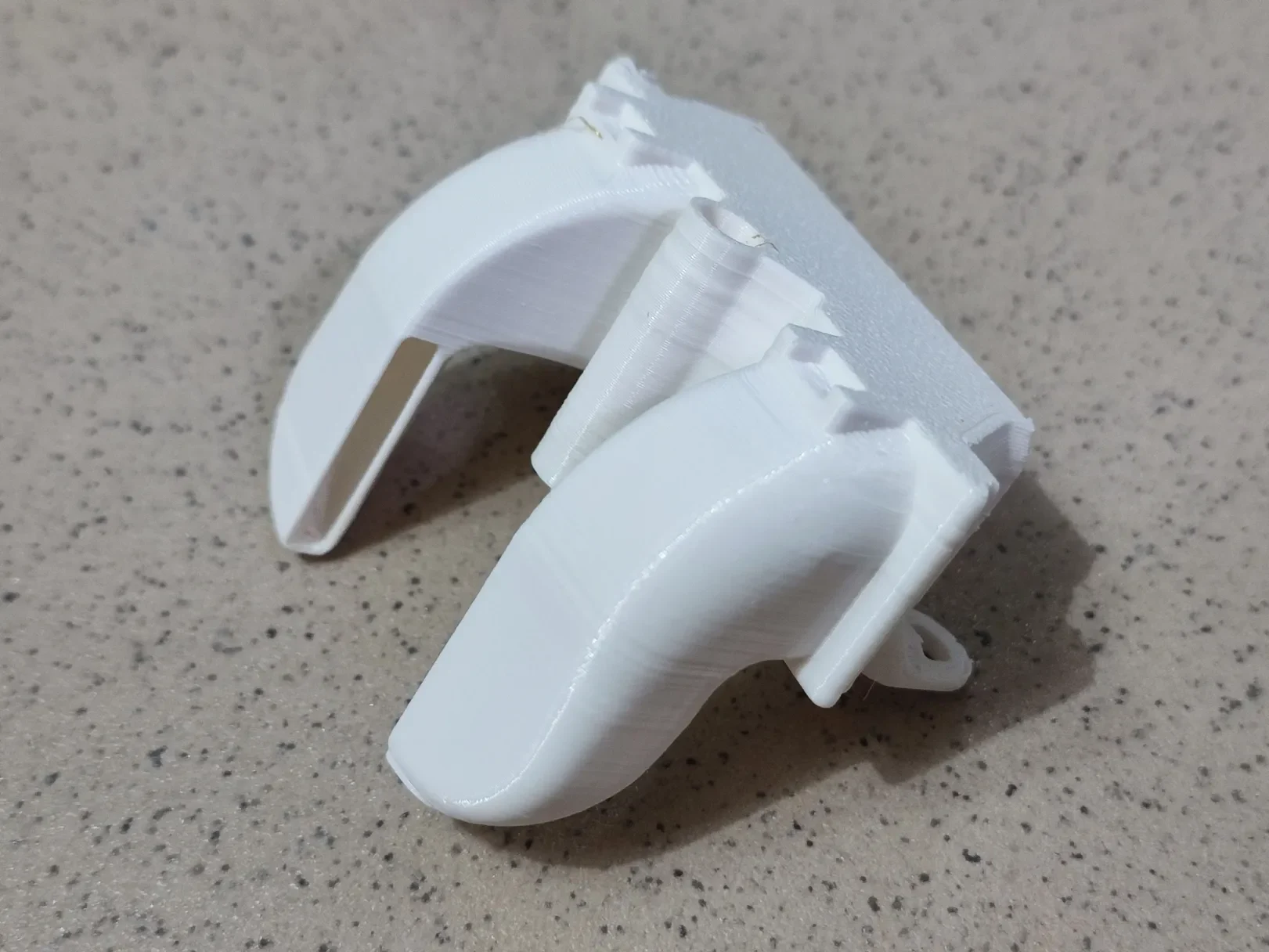

Геометрия воздушного потока оптимизирована за счет гладкого воздушного канала и снижения веса.

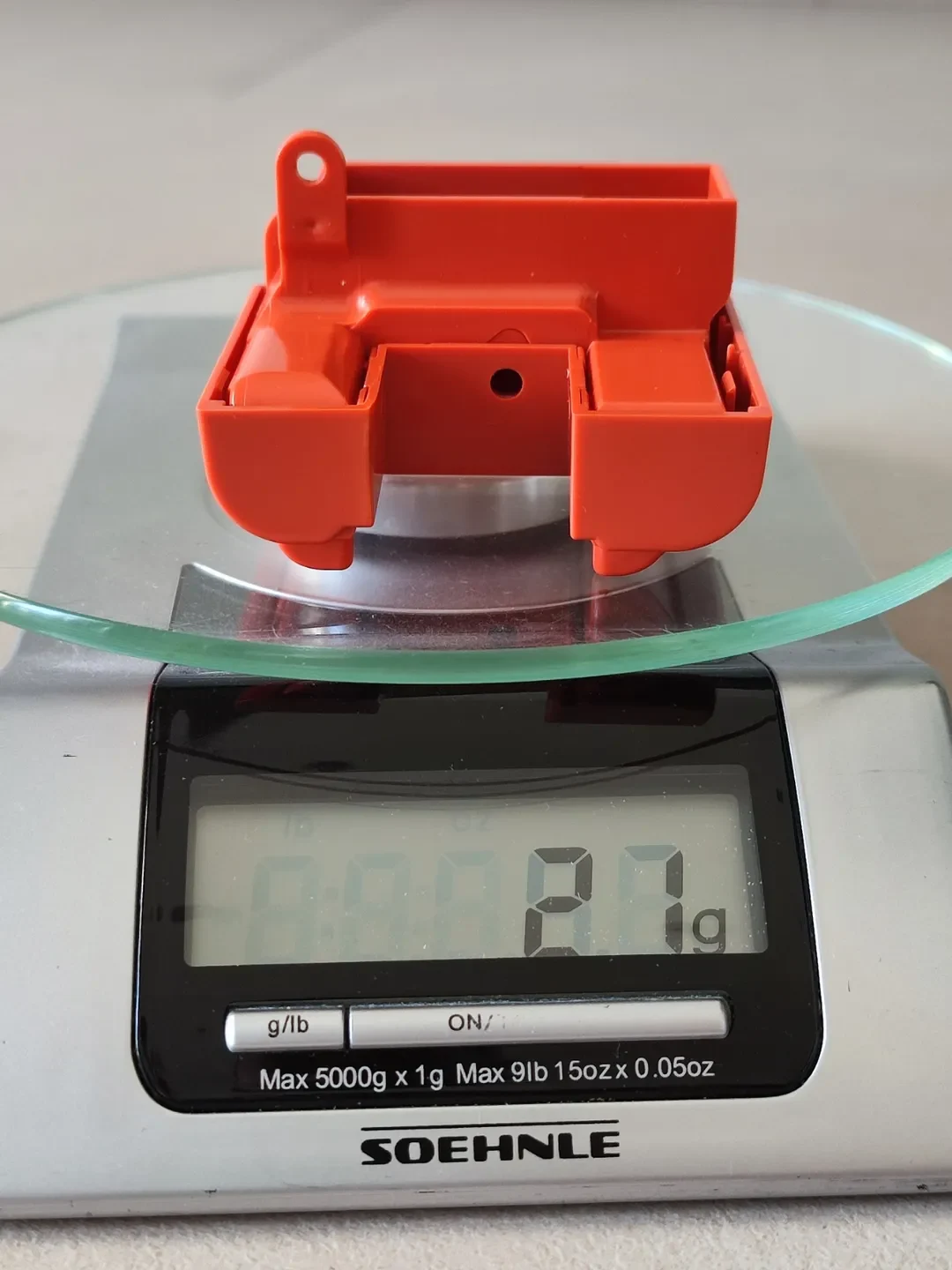

Другие модели, которые я рассматривал раньше, имели вес около 21 г PETG, что соответствует весу оригинального воздуховода вентилятора.

Я разделил его до веса PETG менее 11 г !!!!

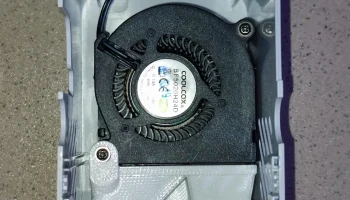

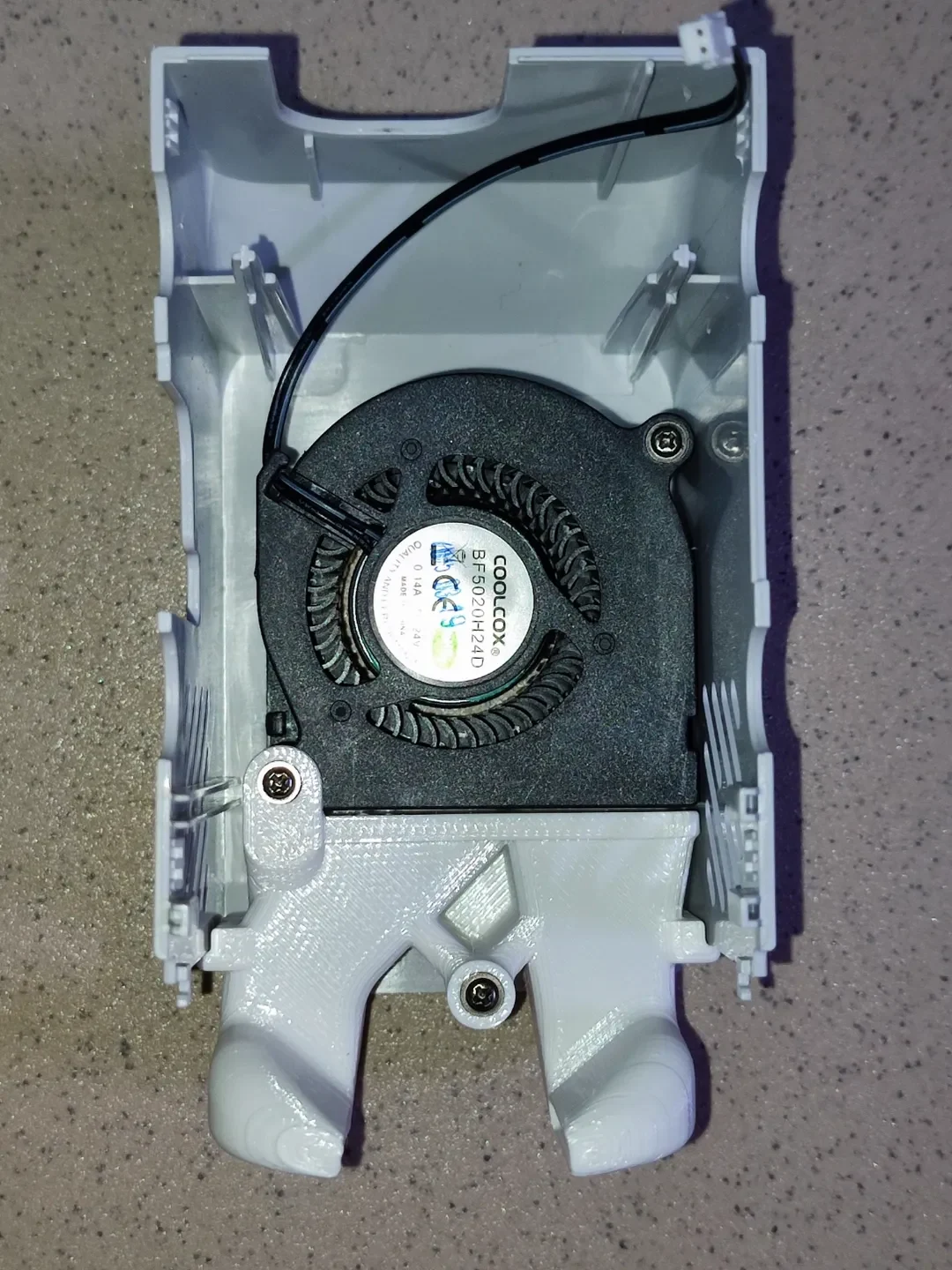

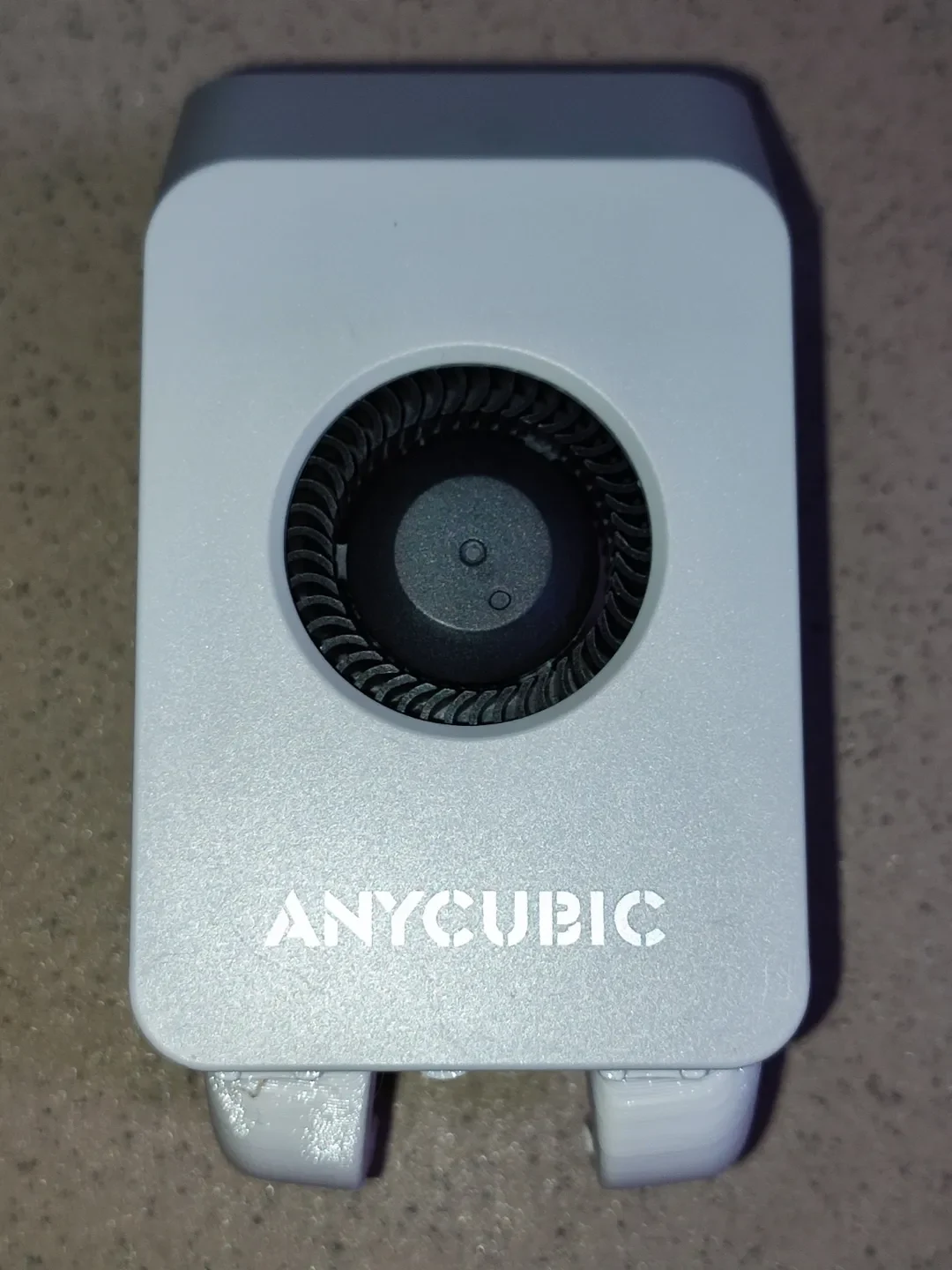

Просто разберите крышку печатающей головки и открутите два винта, замените канал вентилятора и закрутите два винта → будьте счастливы.

Рекомендую сделать новую виброкомпенсацию, так как вес у нее уменьшен на 10г.

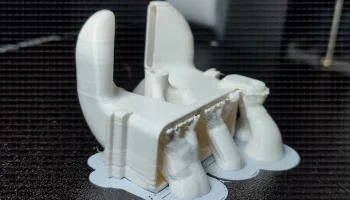

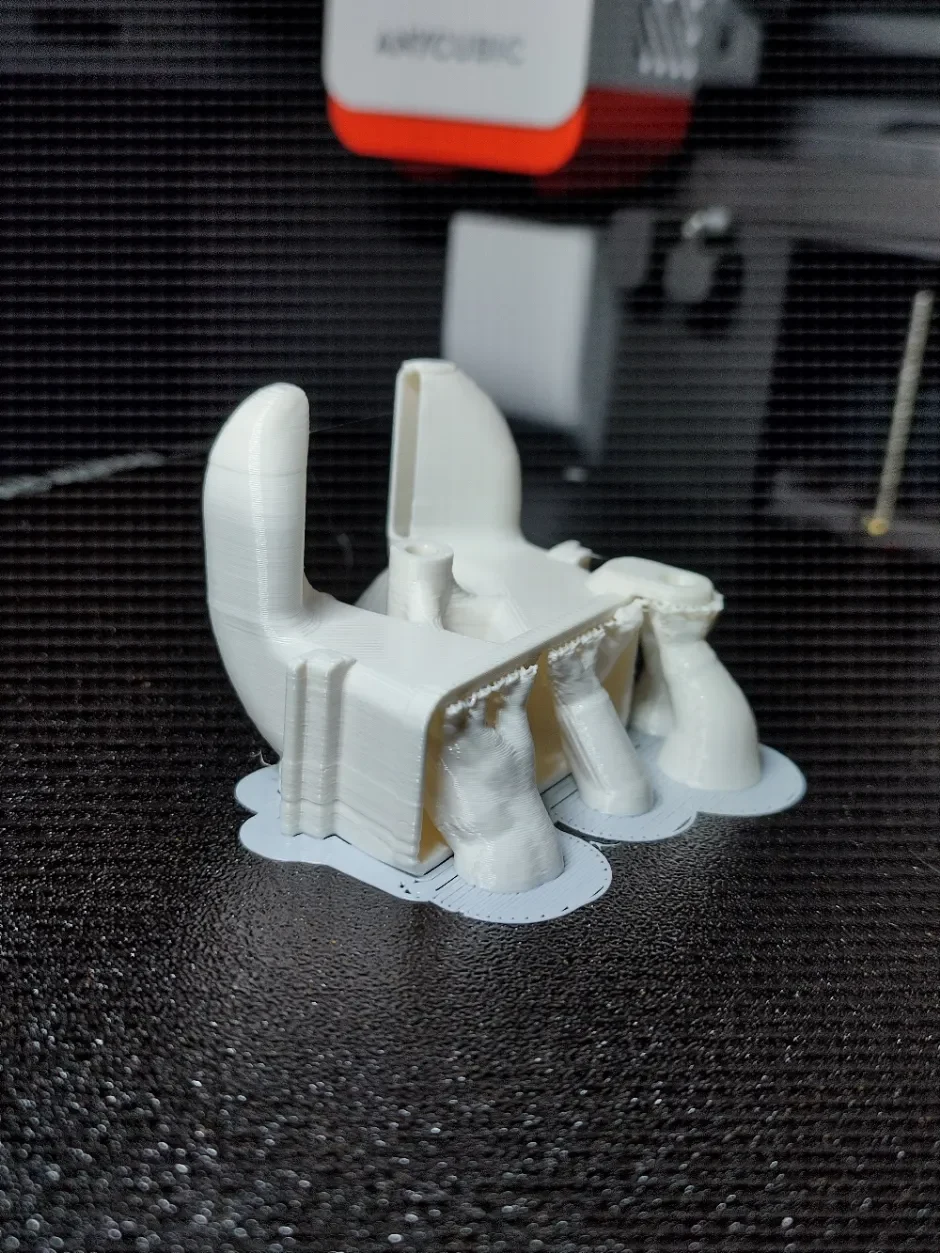

Я напечатал его белым PETG, чтобы на отпечаток не влиял темный материал и некоторый свет мог отражаться. Я исп��льзовал козырек и опоры для деревьев внутри охлаждающего канала и под одной винтовой крышкой. Я изменил настройки в следующем слайсере, чтобы поддержка была только по одному периметру. Раньше их было два, и из-за этого вынимать опоры было непросто.

Охлаждение я тестировал на тестовой модели с оригинальным вентиляторным каналом и собственной конструкцией, улучшение было не таким уж большим.

Если вы можете смод��лировать воздушный поток, было бы здорово, если бы вы сравнили имеющиеся воздуховоды вентиляторов с моими, чтобы я мог еще больше улучшить конструкцию.

Буду рада увидеть ваши работы!!!
