Калибровка множителя экструзии/скорости потока для PrusaS...

Это калибровочный тест скорости потока, специально разработанный для PrusaSlicer, поскольку он не поддерживает настройки для каждого объекта.
Эти модели оптимизированы для использования как можно меньшего количества нити, обеспечивая при этом точные результаты.

Для каждого размера сопла предусмотрено два прохода (0,25 мм, 0,4 мм и 0,6 мм), что позволяет выполнять как грубую, так и точную настройку.

Эти конструкции оптимизированы для стандартной высоты слоя каждого размера сопла:

Сопло 0,25 мм → высота слоя 0,12 мм

Сопло 0,4 мм → высота слоя 0,2 мм

Сопло 0,6 мм → высота слоя 0,32 мм

Я создал эти тесты, потому что калибровка скорости потока в OrcaSlicer возможна, но затруднительна на Prusa MK4S и CoreOne, особенно потому, что настройки не совпадают с настройками в PrusaSlicer.

Как использовать

Установите начальную скорость потока (множитель экструзии) на 1,00 в PrusaSlicer.

Перейдите в раздел «Нить» > «Нить» > «Множитель экструзии» и установите значение 1,00 перед запуском теста.

Разрежьте и распечатайте соответствующий тест для вашего размера сопла:

Сопло 0,25 мм → Используйте тестовые файлы 0,25 мм.

Сопло 0,4 мм → Используйте тестовые файлы 0,4 мм.

Сопло 0,6 мм → Используйте тестовые файлы 0,6 мм.

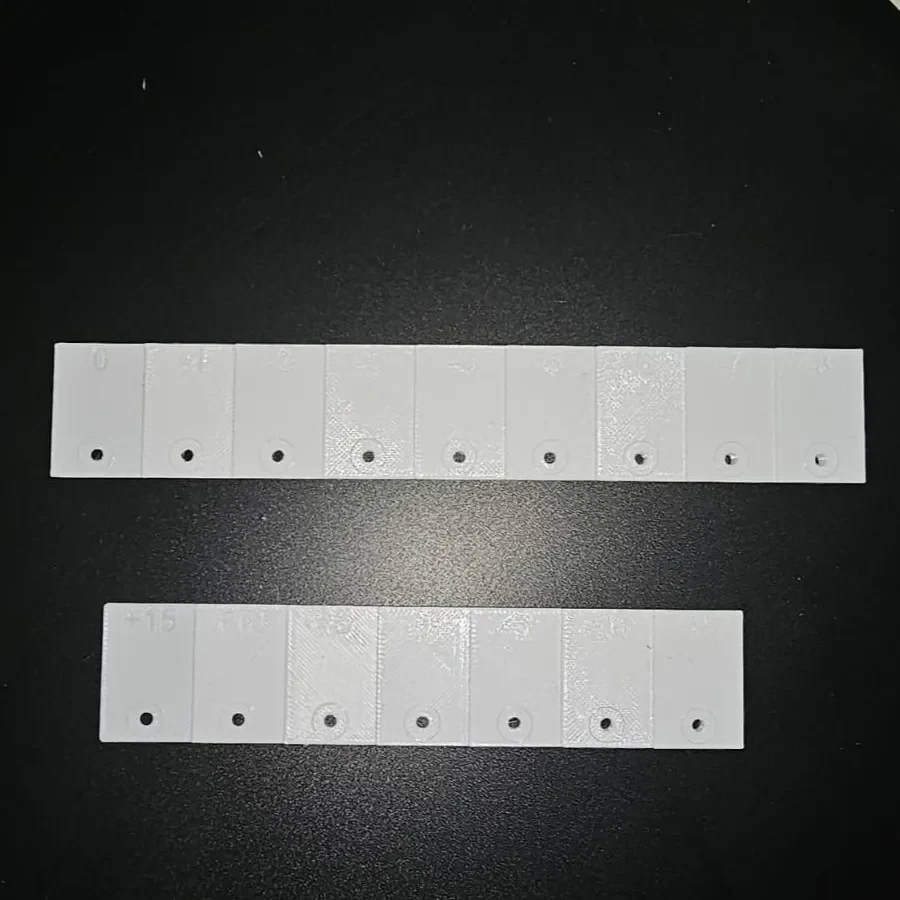

Изучите отпечаток и проверьте, какой участок обеспечивает наилучшую толщину стенок и качество поверхности.

Выберите настройку скорости потока, соответствующую правильной ширине экструзии.

Как добавить собственный GCode в PrusaSlicer

Чтобы применить автоматические изменения скорости потока для каждого слоя, вам необходимо добавить пользовательский GCode в свой профиль печати. Предоставленные значения высоты соответствуют модели, что гарантирует правильную работу изменений, даже если вы не используете стандартные высоты слоев.

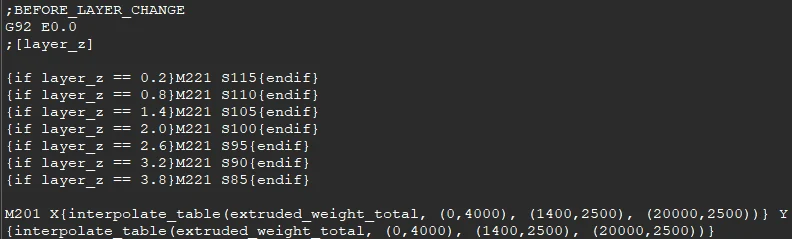

Шаги по добавлению пользовательского GCode:

Откройте PrusaSlicer и перейдите в раздел «Принтеры».

Перейдите к «Пользовательский GCode».

В разделе «GCode перед изменением слоя» вставьте соответствующий GCode на основе вашего сопла.

Я рекомендую скопировать GCode в слайсер без сохранения профиля, чтобы гарантировать, что настройки останутся неизменными для будущих распечаток, но при этом позволит правильно оценить тестовые модели.

Для сопла диаметром 0,25 мм — этап 1:

{if Layer_z == 0,12}M221 S115{endif}
{if Layer_z == 0,48}M221 S110{endif}
{if Layer_z == 0,84}M221 S105{endif}
{if Layer_z == 1.20}M221 S100{endif}
{if Layer_z == 1.56}M221 S95{endif}
{if Layer_z == 1.92}M221 S90{endif}
{if Layer_z == 2.28}M221 S85{endif}

Для сопла 0,25 мм — проход 2:

{if Layer_z == 0,12}M221 S100{endif}
{if Layer_z == 0,48}M221 S99{endif}
{if Layer_z == 0,84}M221 S98{endif}
{if Layer_z == 1.20}M221 S97{endif}
{if Layer_z == 1.56}M221 S96{endif}
{if Layer_z == 1.92}M221 S95{endif}
{if Layer_z == 2.28}M221 S94{endif}
{if Layer_z == 2.64}M221 S93{endif}
{if Layer_z == 3.00}M221 S92{endif}

Для сопла диаметром 0,4 мм — этап 1:

{if Layer_z == 0,2}M221 S115{endif}
{if Layer_z == 0,8}M221 S110{endif}
{if Layer_z == 1.4}M221 S105{endif}
{if Layer_z == 2.0}M221 S100{endif}
{if Layer_z == 2.6}M221 S95{endif}
{if Layer_z == 3.2}M221 S90{endif}
{if Layer_z == 3.8}M221 S85{endif}

Для сопла диаметром 0,4 мм — этап 2:

{if Layer_z == 0,2}M221 S100{endif}
{if Layer_z == 0,8}M221 S99{endif}
{if Layer_z == 1.4}M221 S98{endif}
{if Layer_z == 2.0}M221 S97{endif}
{if Layer_z == 2.6}M221 S96{endif}
{if Layer_z == 3.2}M221 S95{endif}
{if Layer_z == 3.8}M221 S94{endif}
{if Layer_z == 4.4}M221 S93{endif}
{if Layer_z == 5.0}M221 S92{endif}

Для сопла диаметром 0,6 мм — этап 1:

{if Layer_z == 0,32}M221 S115{endif}
{if Layer_z == 1.28}M221 S110{endif}
{if Layer_z == 2.24}M221 S105{endif}
{if Layer_z == 3.20}M221 S100{endif}
{if Layer_z == 4.16}M221 S95{endif}
{if Layer_z == 5.12}M221 S90{endif}
{if Layer_z == 6.08}M221 S85{endif}

Для сопла 0,6 мм — проход 2:

{if Layer_z == 0,32}M221 S100{endif}
{if Layer_z == 1.28}M221 S99{endif}
{if Layer_z == 2.24}M221 S98{endif}
{if Layer_z == 3.20}M221 S97{endif}
{if Layer_z == 4.16}M221 S96{endif}
{if Layer_z == 5.12}M221 S95{endif}
{if Layer_z == 6.08}M221 S94{endif}
{if Layer_z == 7.04}M221 S93{endif}
{if Layer_z == 8.00}M221 S92{endif}

Как оценить результаты
Шаг 1: Грубая регулировка (шаг 1)

Вырежьте и распечатайте калибровочный тест Pass 1.

Изучите напечатанный раздел.
