Чехол HifiBerry DAC+ ADC (Pro) для RPi 4

Чехол для Raspberry Pi 4 с HifiBerry DAC+ ADC или HifiBerry DAC+ ADC Pro. Разработан в OpenSCAD.

С помощью предоставленных файлов OpenSCAD его легко изменить для других моделей HifiBerry. Поставляется в трех вариантах:

один с петлей, напечатанной на месте
один со сдвижной крышкой.

один со сдвижной верхней крышкой и двумя комбинированными разъемами XLR/Jack.

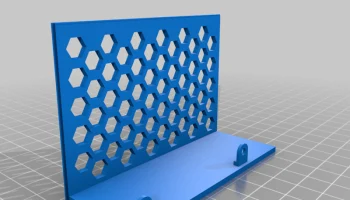

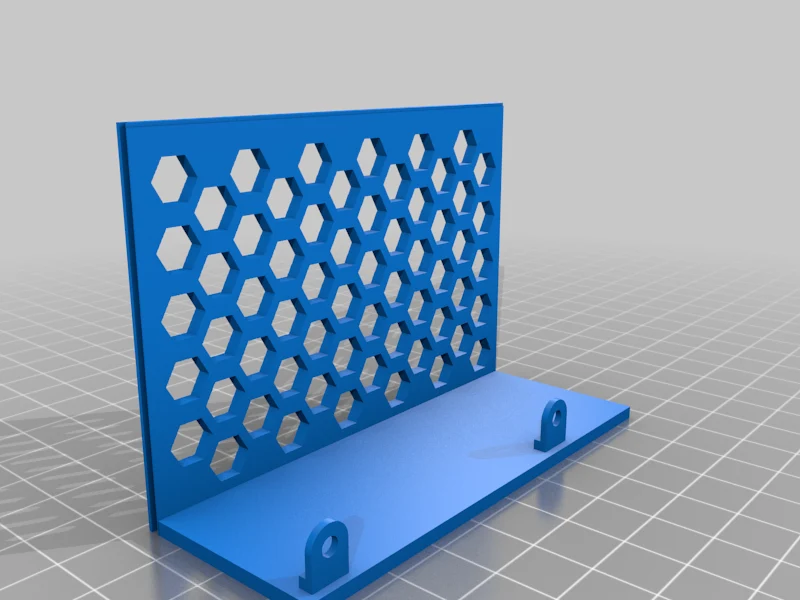

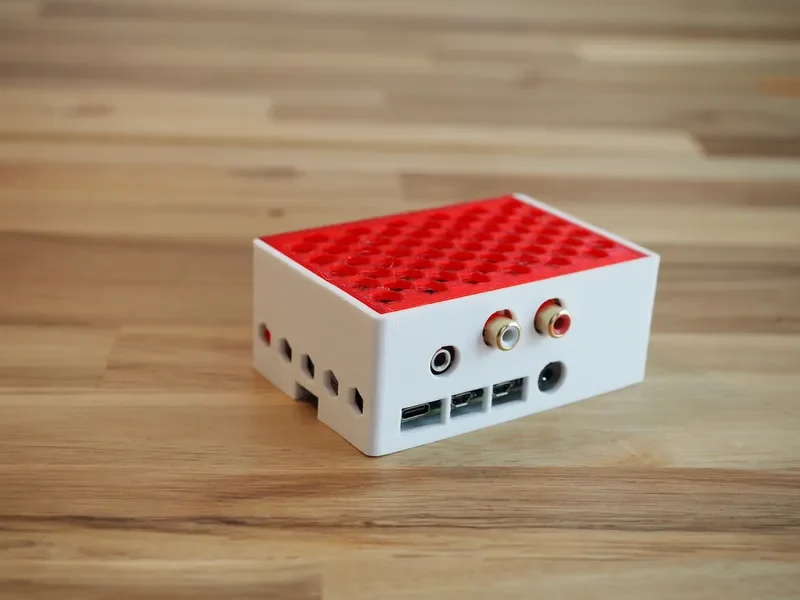

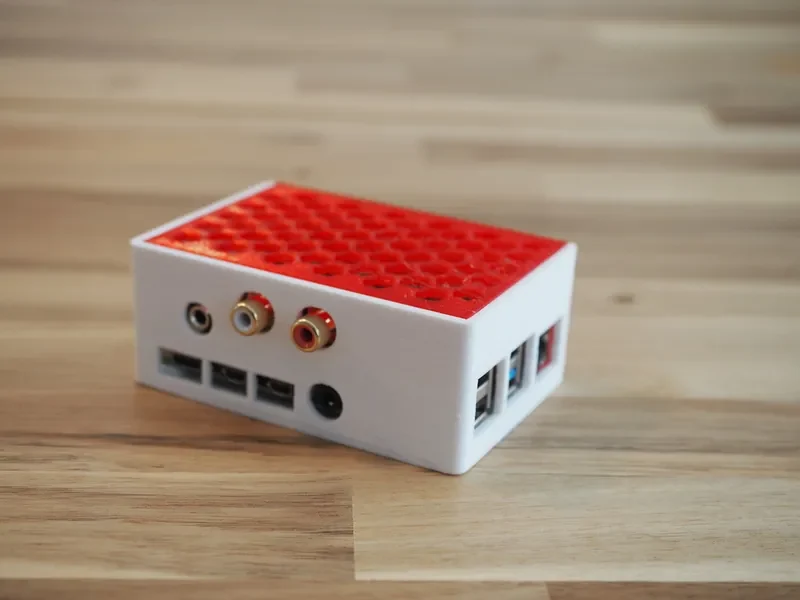

Сдвижная крышка

Вариант с раздвижной крышкой легко печатать на любом материале, без подставок, с высотой слоя 0,2 мм или меньше. Обязательно включите «Определение периметров мостов» в слайсере. Что касается сдвижной крышки, функция «обнаружение тонких стенок» делает тонкие пластины, которые привинчиваются к Raspberry Pi, немного прочнее. Винты сдвижной крышки закрываются с помощью нейлоновых прокладок, гаек и винтов, которые входят в комплект HifiBerry. См. инструкции ниже.

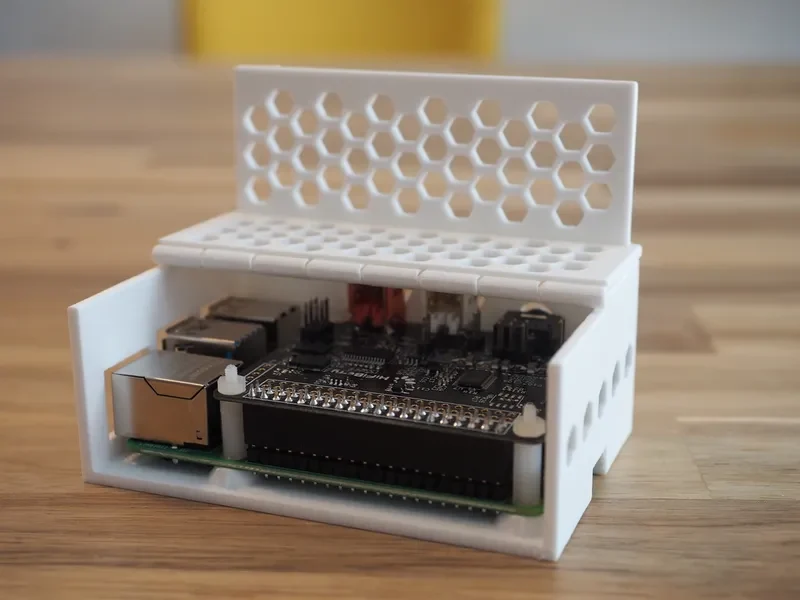

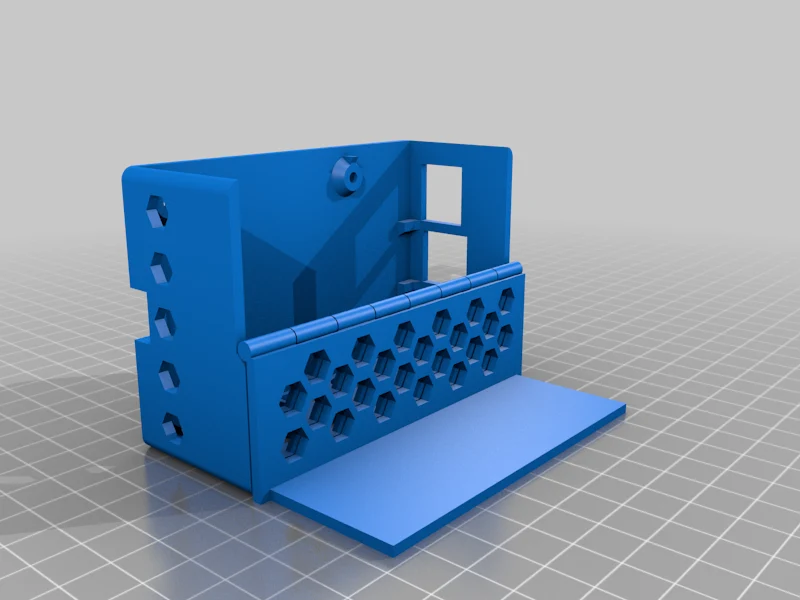

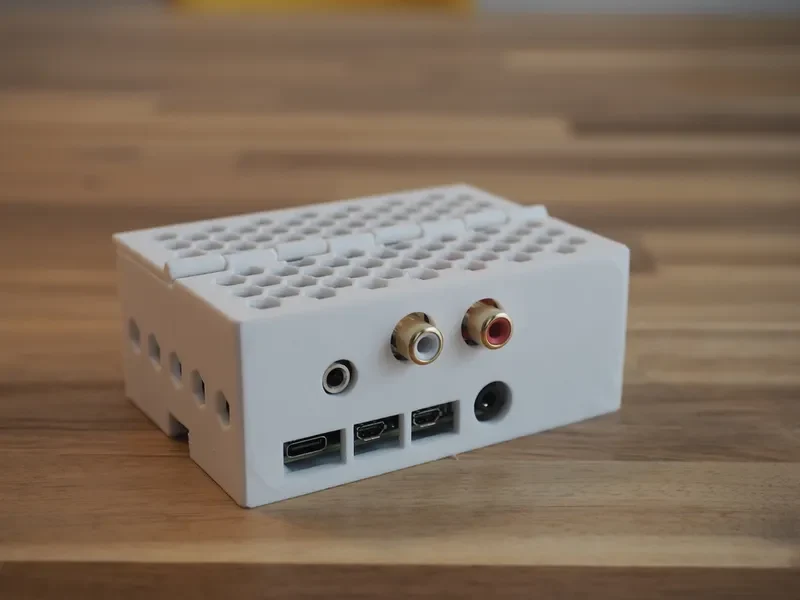

Навесной

Откидная версия представляет собой единую печать на месте, которая обеспечивает легкий доступ к вашему hifiberry и обеспечивает дополнительную охлаждающую способность, просто открыв корпус. Включите обнаружение периметра моста и используйте краску на опорах, чтобы добавить поддержку только слота для SD-карты. Обратите внимание, что шарнирная версия на изображениях — это немного более ранняя модель, чем представленная здесь. Представленная здесь модель является усовершенствованной и более подходящей. Его еще не тестировали, поэтому если у вас возникнут проблемы, обязательно отправьте сообщение.

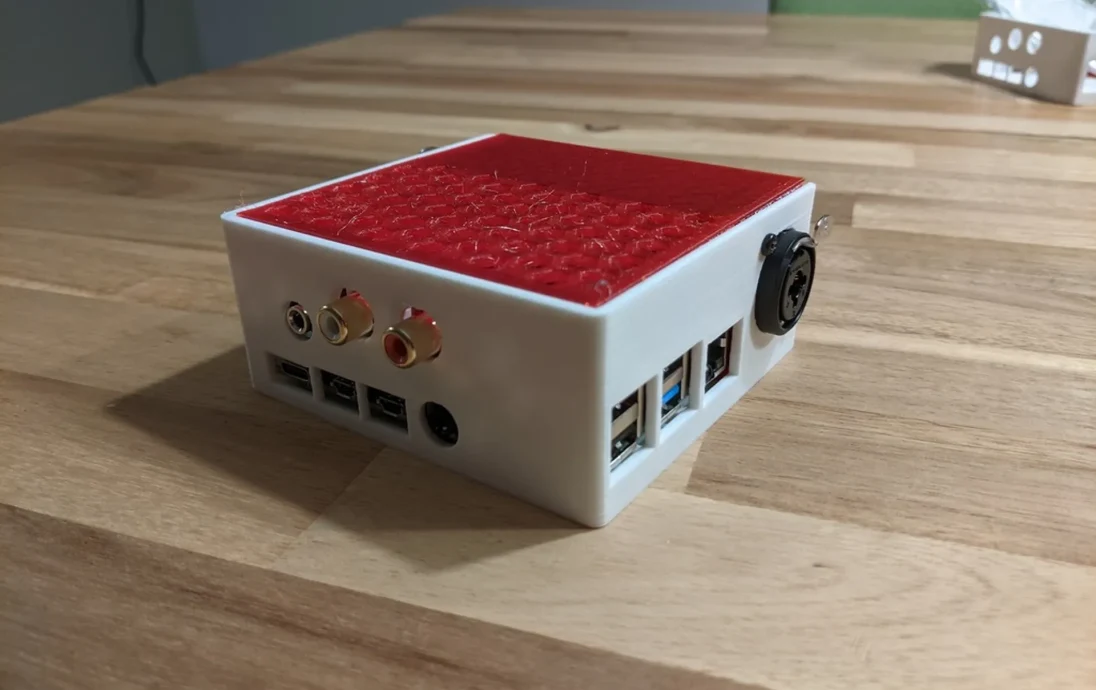

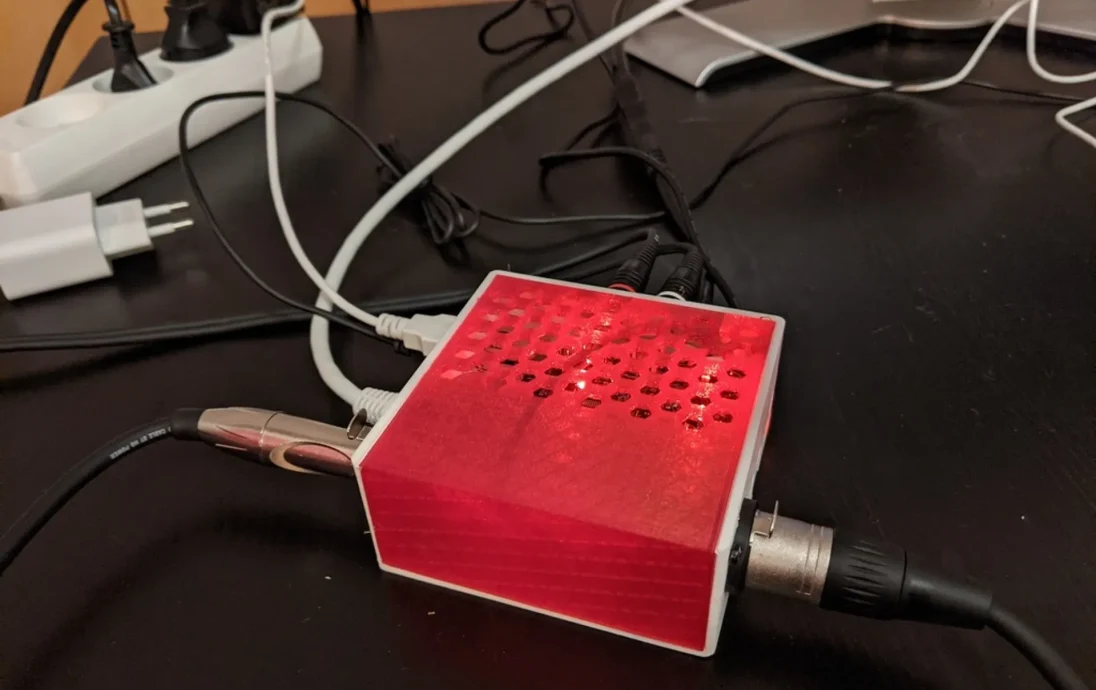

Комбинированные разъемы XLR/Jack

Если вы хотите сделать XLR-версию, вам потребуются следующие компоненты:

два комбинированных разъема Neutrik xlr/jack: NCJ6FI-S или NCJ6FI-S-O.

четыре пластиковых винта Neutrik A-1-8 или других аналогичных винтов Parker диаметром 2,9 мм и длиной около 8-10 мм.
перемычки/кабель DuPont

паяльник и олово. Будущие улучшения могут заключаться в следующем:

версия с петлями проверена должным образом

варианты для большего количества типов HifiBerries
передняя часть XLR сдвинута ближе, а верхняя часть улучшена. Скоро должна появиться улучшенная обычная версия.
соедините версию XLR с дополнительными винтами Neutrik A, так как вы все равно закажете более четырех.
Настройки печати

Бренд принтера:

Пруса

Принтер:

Пруса Мк2

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

0,2 мм

Пост-печать

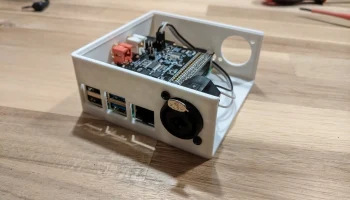

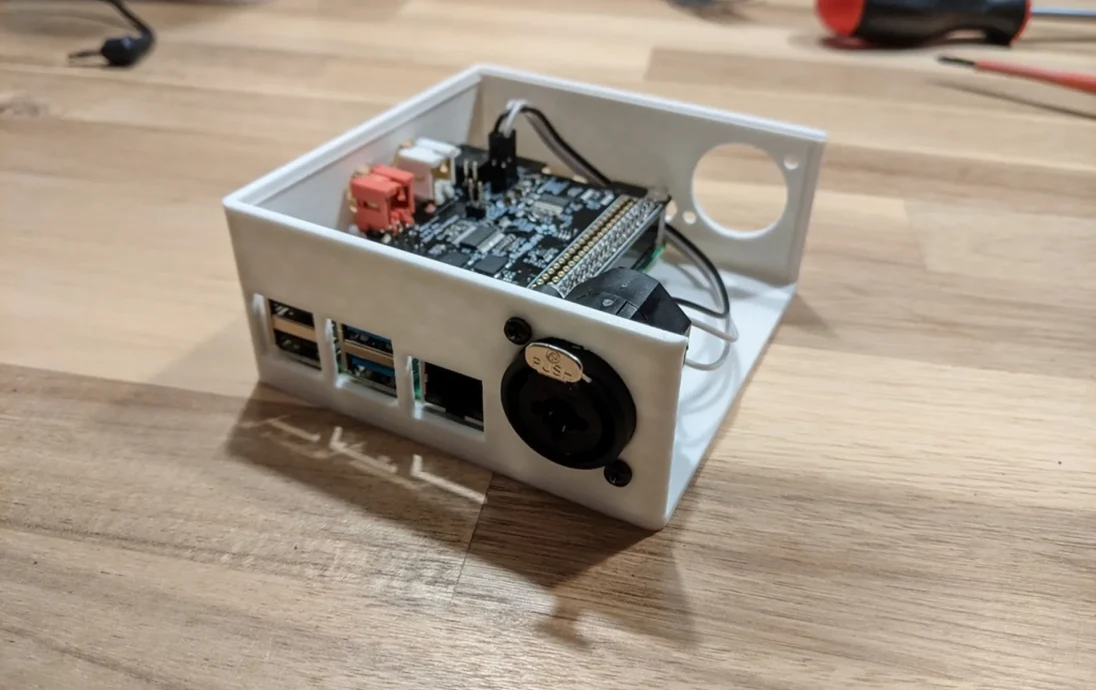

На изображениях ниже показана простая версия с выдвижной крышкой. rnВерсия с шарниром очень проста в установке.rnrnДля версии XLR шаги такие же, как на изображениях ниже, за исключением того, что вам необходимо припаять провода к разъемам XLR и установить разъемы XLR. Сдвинуть крышку может быть немного сложнее, потому что вы не можете видеть, что делаете, но это должно быть возможно.

Сначала на хифиберри надеваем проставки, а сверху затягиваем гайками. Затем прикрепите HifiBerry к Raspberry Pi 4. Пока не используйте винты!

Положите Raspberry Pi + HifiBerry в футляр. Вам придется немного наклонить плату, когда вы вставляете ее в версию со сдвижной крышкой, и, возможно, слегка согнуть стороны корпуса.

Вставьте и затяните два винта, ближайшие к аудиоразъемам. Пока не затягивайте два других винта.

Наденьте крышку. Эти две вкладки должны ��егко скользить между отверстиями для винтов и Raspberry Pi.

Вставьте и затяните последние два оставшихся винта.

Вставьте карту microSD.

Сделанный!
