Корпус Raspberry Pi 4B

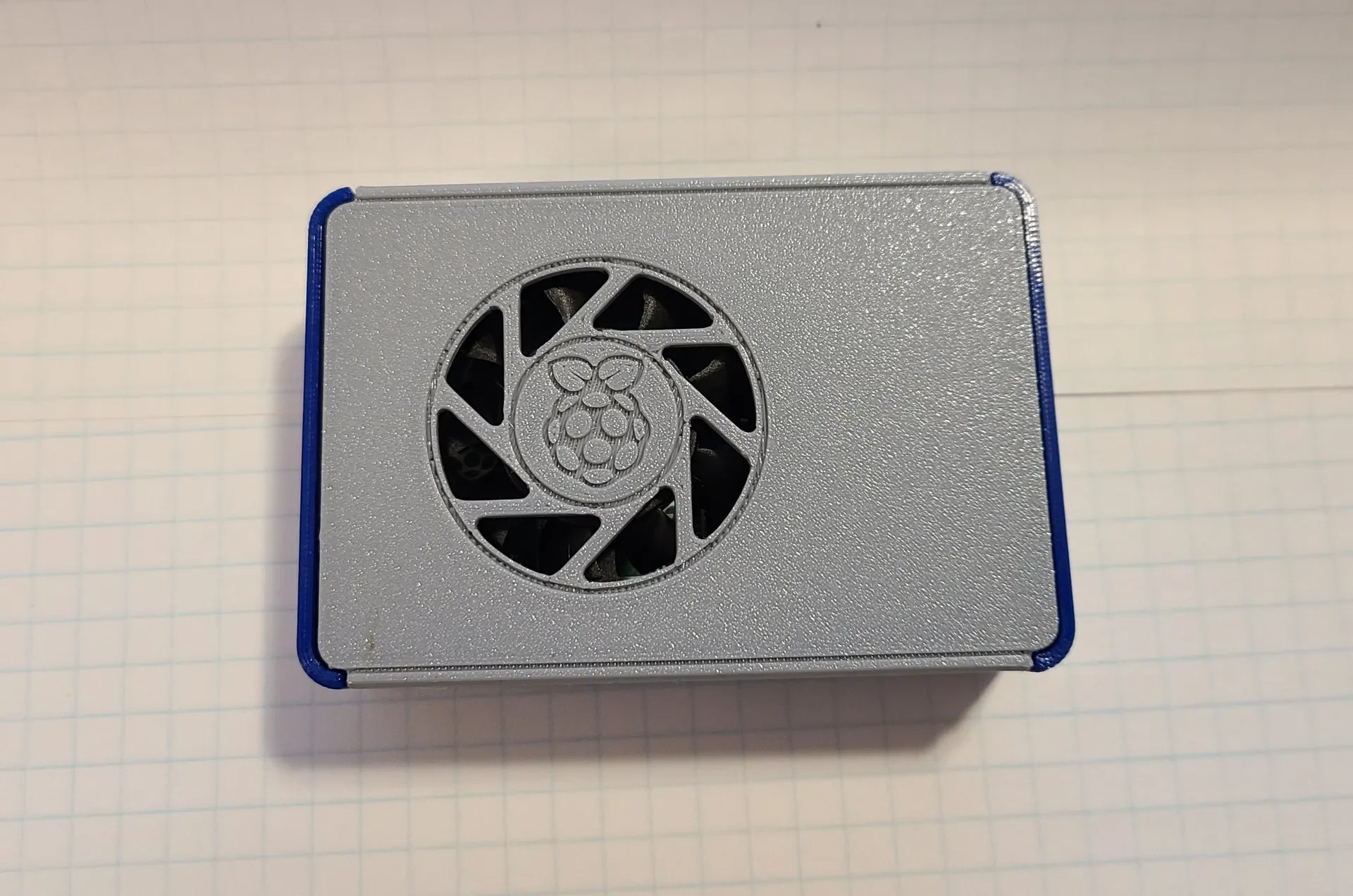

Этот чехол предназначен для Raspberry Pi 4B. В конструкцию интегрирован вентилятор 5В 4010 для охлаждения.

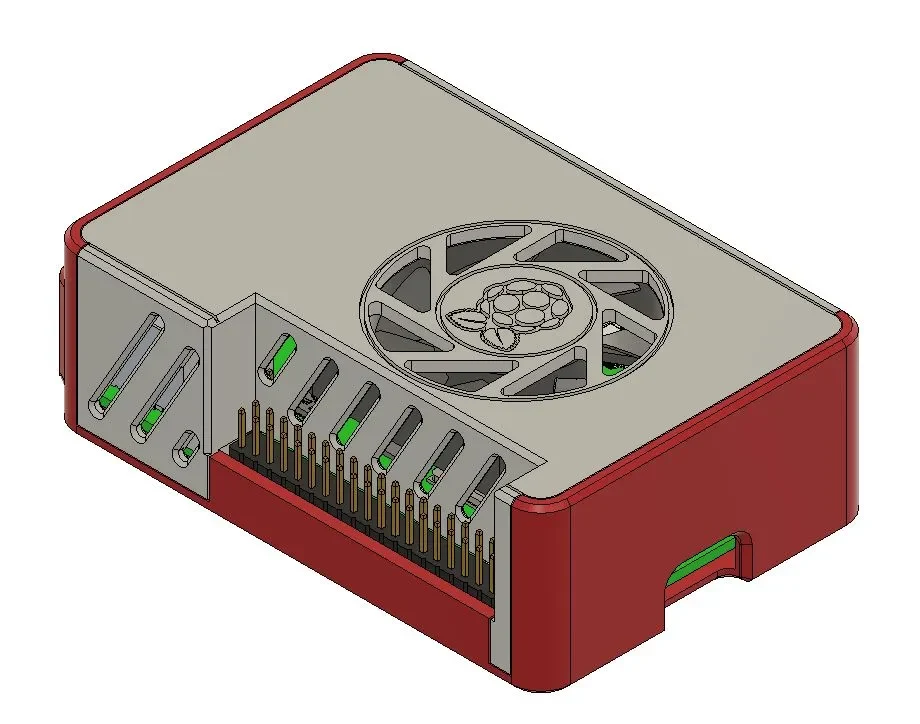

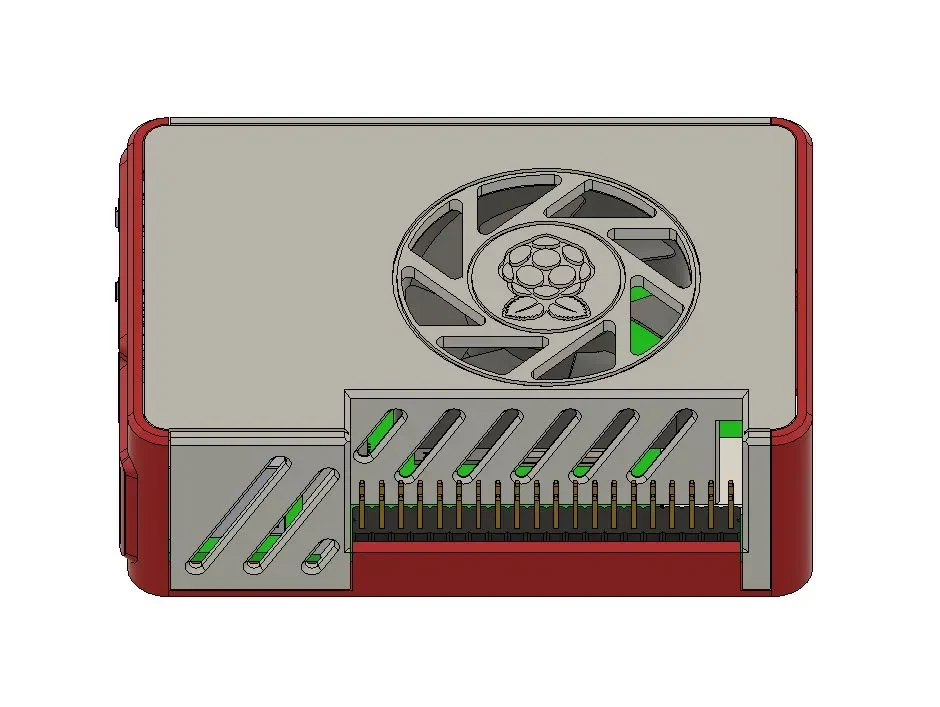

Я добавил вторую версию с выводами GPIO, предоставленными по запросу пользователя. Я сам не проверял эту версию, но проблем возникнуть не должно.
Печать:
Я разработал их с учетом высоты слоя 0,02 и напечатал их из PETG без поддержек. Если у вашего принтера проблемы с перемычками, вы, вероятно, можете добавить опоры или просто обрезать лишнее с помощью ножа X-acto или бритвенного лезвия.
Список запчастей:
— Верхняя и нижняя часть корпуса (с принтом)
— Вентилятор 5 В 40 мм (4010) (я установил на вентилятор 2-контактный разъем Dupont)
— 2 винта M3x10 SHCS или с полукруглой головкой (винты для крепления вентилятора. Я использовал 2, но есть место для 4, если вам нужна дополнительная безопасность)
— 4 винта M3x10 с плоской головкой (также подойдет M3x12)
Инструкции по сборке:
— Начните с установки вентилятора на верхнюю часть корпуса. Расточенные отверстия должны располагаться над патрубками вентилятора. Используйте как минимум 2 винта M3x10 SHCS/кнопочной головки, чтобы зафиксировать вентилятор на месте. *Обратите внимание на длину кабеля вентилятора. Возможно, вы захотите отрегулировать ориентацию вентилятора, чтобы обеспечить наилучшее расположение проводов, гарантируя при этом, что разъем может достигать контактов ввода-вывода на плате.
— Взяв плату и нижнюю часть корпуса, сначала вставьте плату в нижний разъем USB корпуса. Могут быть некоторые помехи, но плата должна встать на место без особого усилия. *Убедитесь, что на этом этапе SD-карта не установлена*
-Затем подключите разъем DuPont вентилятора к 4-му (VCC-5V) и 6-му (GND) контактам, и затем можно подключить верхнюю часть к нижней части корпуса. Наблюдение за выравниванием USB-конца корпуса поможет при сборке. Возникнут помехи в работе аудиопорта. Вам нужно будет согнуть боковую часть корпуса над портом. Аудиопорт откроется, когда верхняя часть окажется в конечном положении.

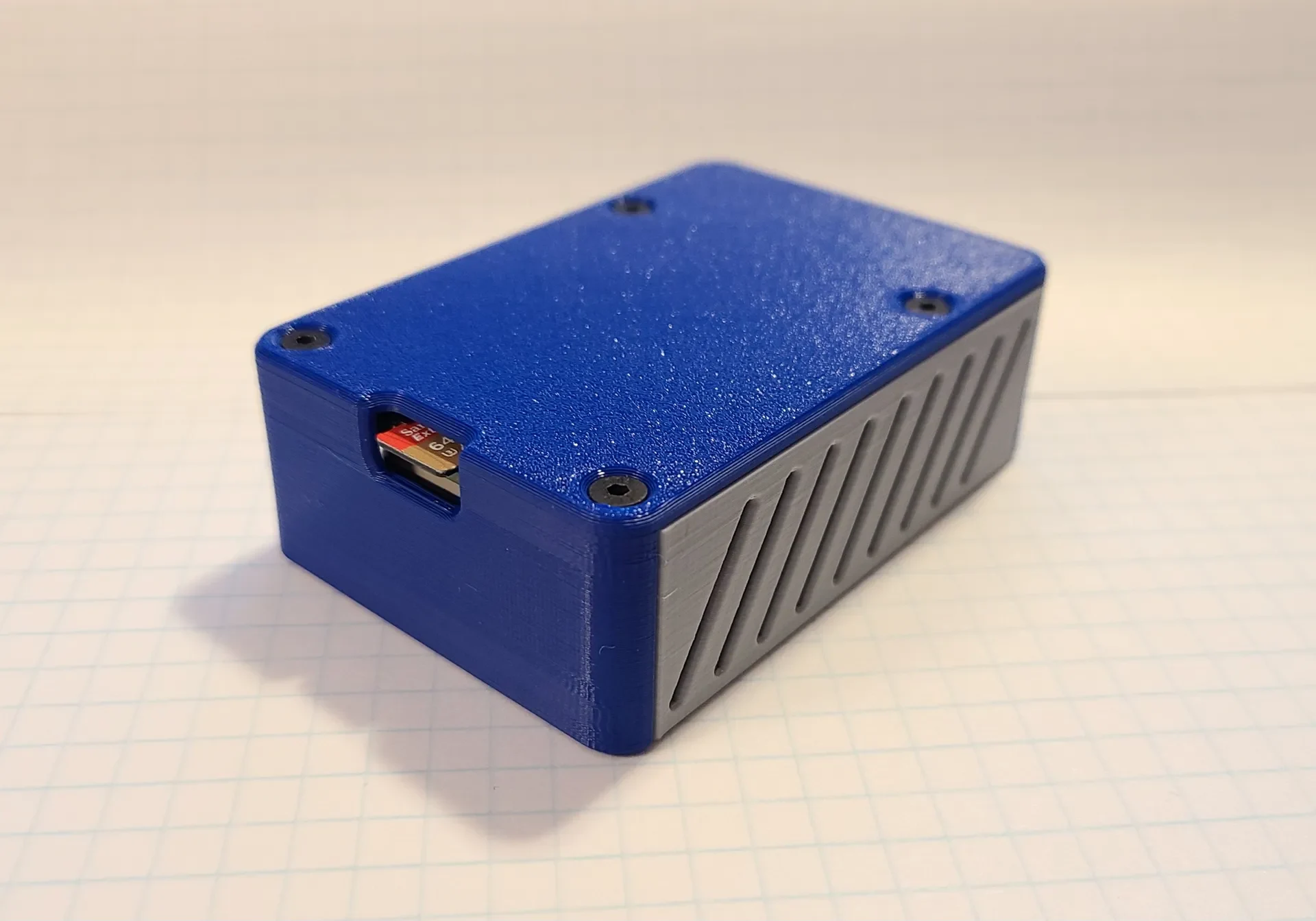

— Используйте 4 винта M3x10 с плоской головкой, чтобы закрепить верхнюю и нижнюю половины и завершить сборку.
