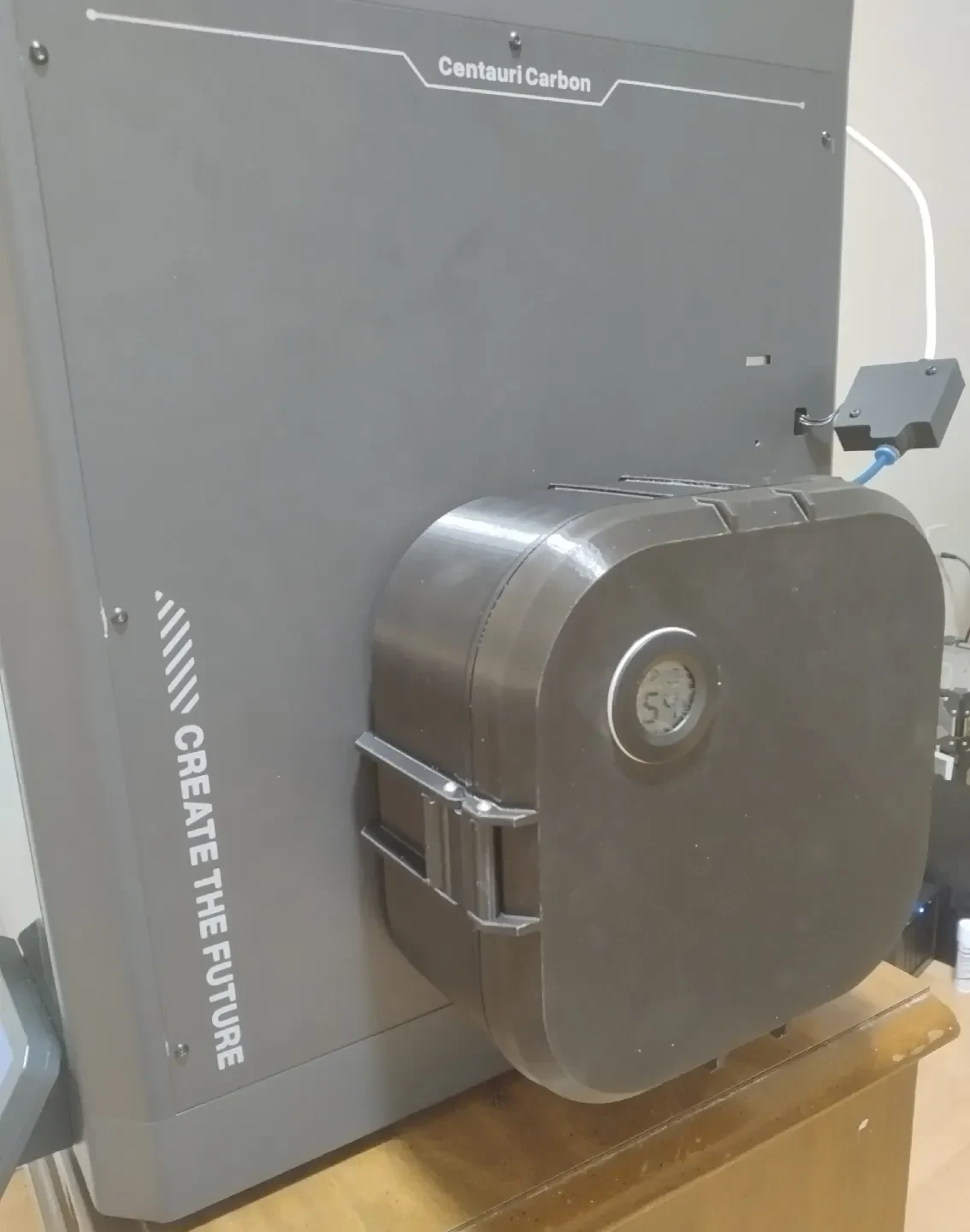

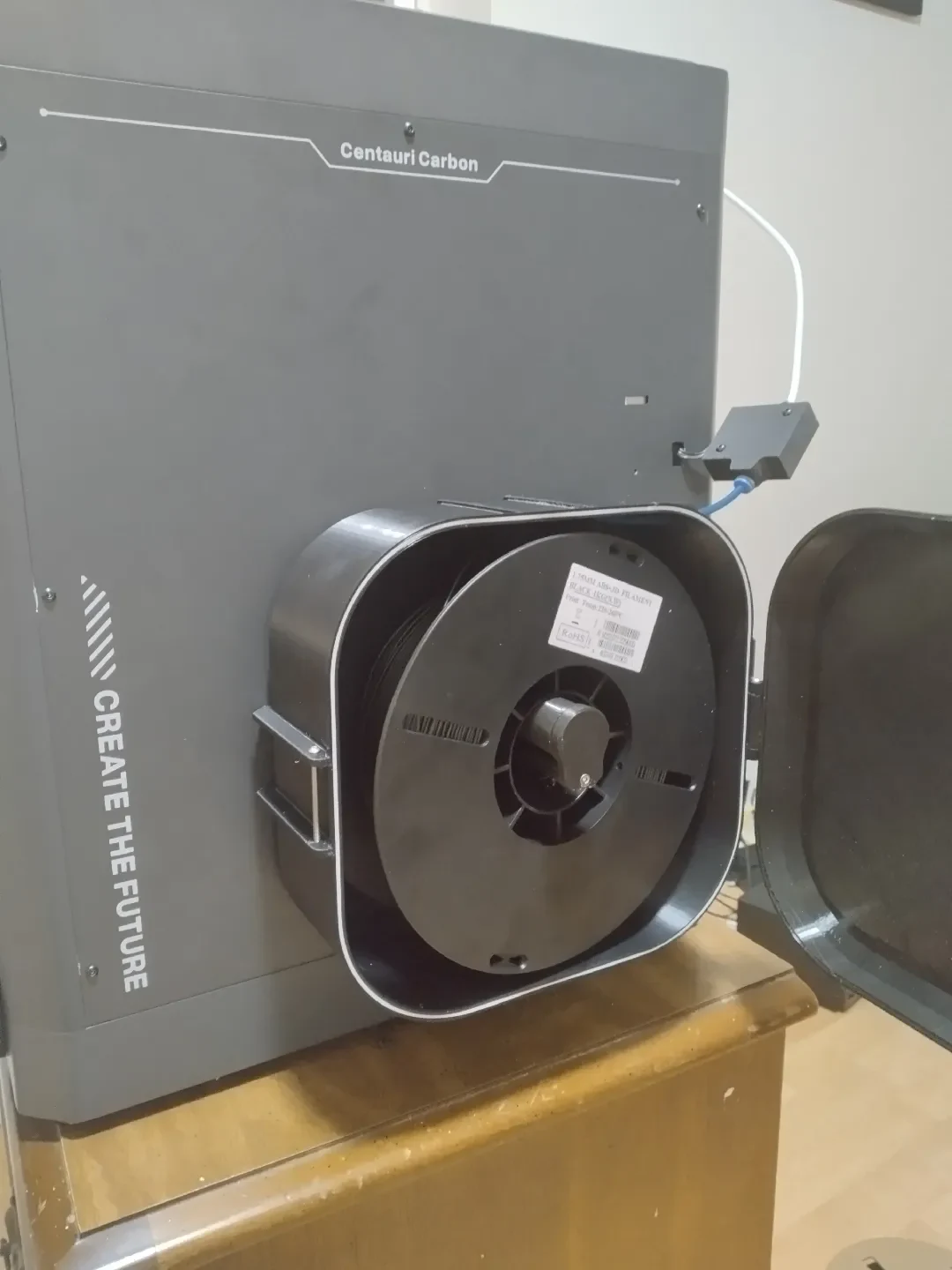

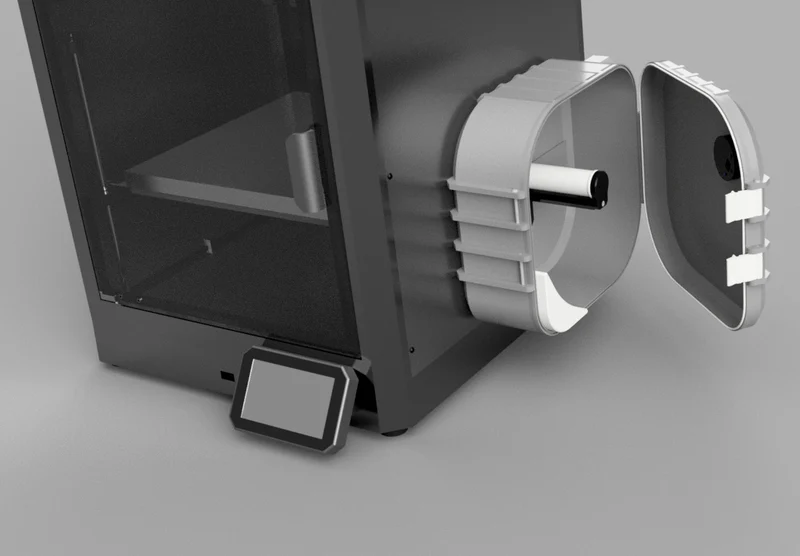

Боковой сухой бокс для Elegoo Centauri Carbon с гигрометр...

Сухой ящик накаливания, который крепится сбоку от карбона Elegoo Centauri, основан на конструкции @NaNO3, которая изначально была основана на параметрическом наборе инструментов @Yanev. Я включил версии крышки, которые работают с гигрометром или без него. Я также включил магнитные и винтовые точки крепления влагопоглотителя M3, но еще не спроектировал коробку для влагопоглотителя.

Обновление V2 теперь включено, держатель влагопоглотителя для V1 и V2:

Новая версия должна быть гораздо более жесткой (стенки теперь на 50% толще, иметь более прочную конструкцию петель и двойные/тройные петли с двойной защелкой. Инструкции в основном те же. Если у вас нет шурупов м3 30-45 мм, используйте вариант крышки на 10-16 мм. Общий расход материала составляет примерно 750 г.

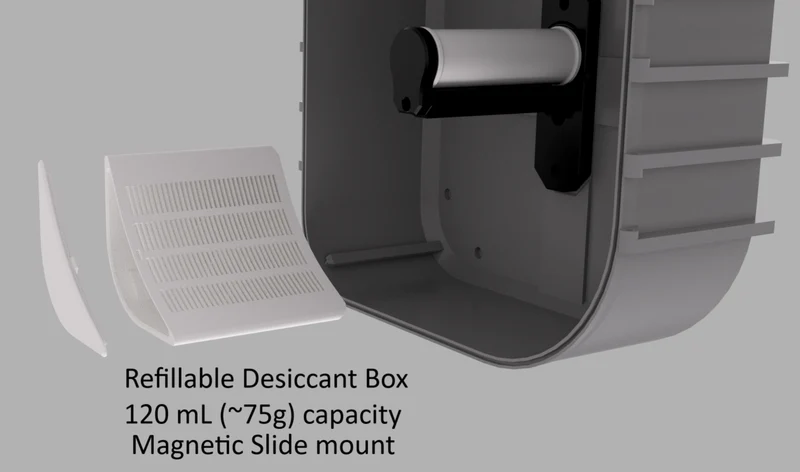

Добавлен держатель осушителя. Я еще не распечатал его, но он должен работать. Он крепится с помощью магнитов 6х3 и/или винта м3 — на отверстии для винта имеется прорывной слой толщиной 0,2, поэтому его следует печатать без поддержки.

Обновление от 03.09.25: небольшая модификация защелок на V2 для устранения проблемы с допуском, а также изменение высоты и защелкиваний держателя влагопоглотителя.

ИЗ-ЗА КОНФЛИКТА ЛИЦЕНЗИИ, ДЕРЖАТЕЛЬ КАТУШКИ ПРЕДСТАВЛЯЕТ ОТДЕЛЬНУЮ МОДЕЛЬ, ДОСТУПНУЮ ЗДЕСЬ.

Вам понадобится следующее оборудование:

2 разъема ECAS диаметром 4 мм с нажимной посадкой (пример) — опционально, но очень полезно, необходимы для использования крепления детектора накаливания.

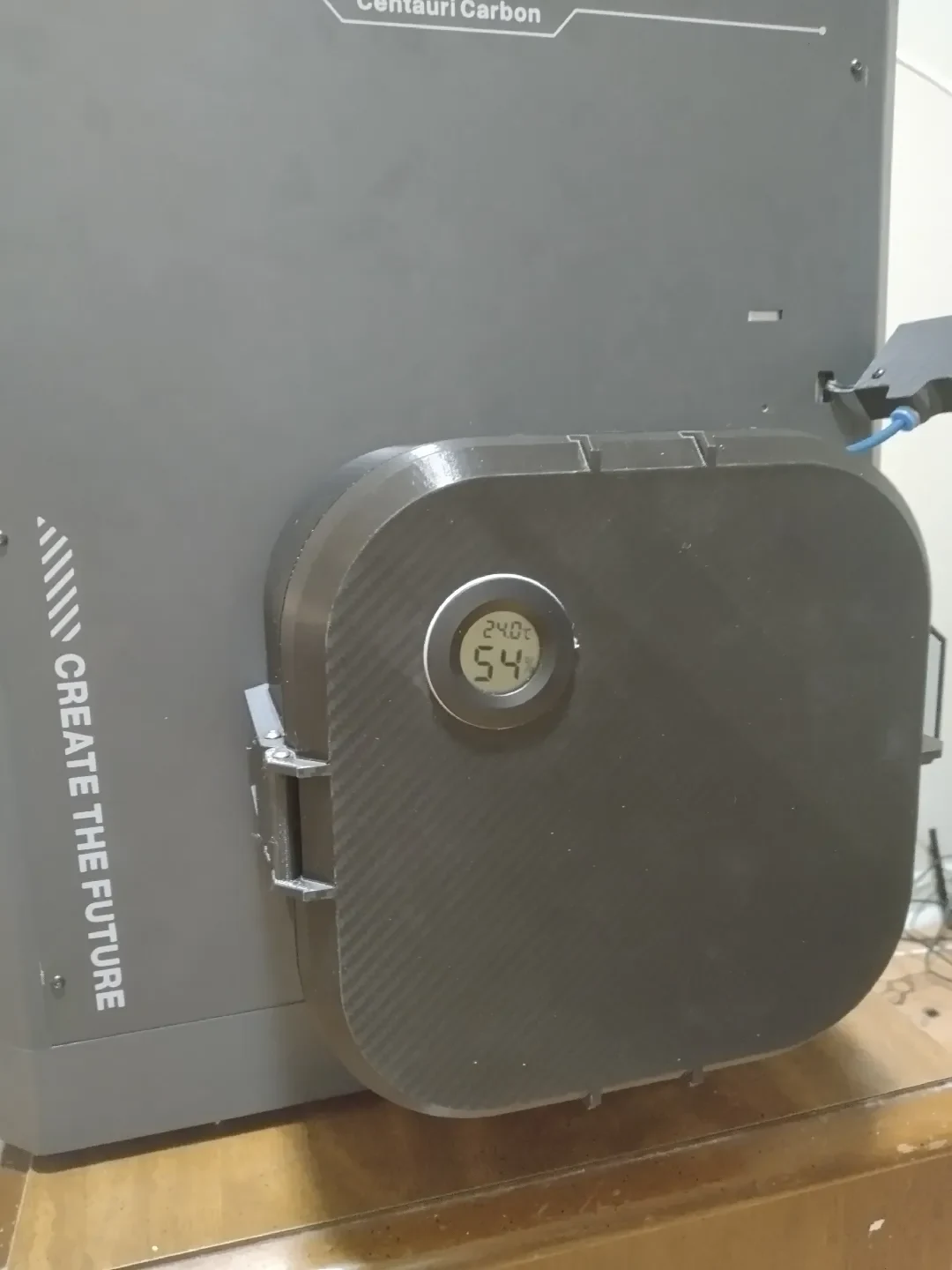

1 круглый гигрометр диаметром 45 мм (пример) — опционально, используется с вариантом с крышкой гигрометра.
3x M5x20 ШКС
2x M3x40 SHCS или BHCS и 1x M3x50.
3 гайки M5, желательно с нейлоновым замком
4 вставки для термофиксации M3 длиной 4 мм — две дополнительные для коробки с влагопоглотителем, две дополнительные для крепления держателя катушки к коробке, когда он не вкручен в боковую часть карбона Centauri с M5s
2 дисковых магнита размером 6x3 мм или более тонкие (6x1,5 мм) — опционально, но их можно использовать для фиксации коробок с влагопоглотителем.
немного нити ТПУ или аналогичного материала для прокладки сухого бокса и гигрометра.
соответствующее оборудование и распечатки для модели катушки, указанной выше.

Инструкции:

при желании приклейте магниты и/или вставьте вставки для гарнитуры, если это необходимо, в точки крепления внутри держателя катушки для хранения влагопоглотителя (держатели влагопоглотителя будут загружены позже)
отсоедините встроенную опору от корпуса и крышки держателя катушки, если вы используете вариант с гигрометром.

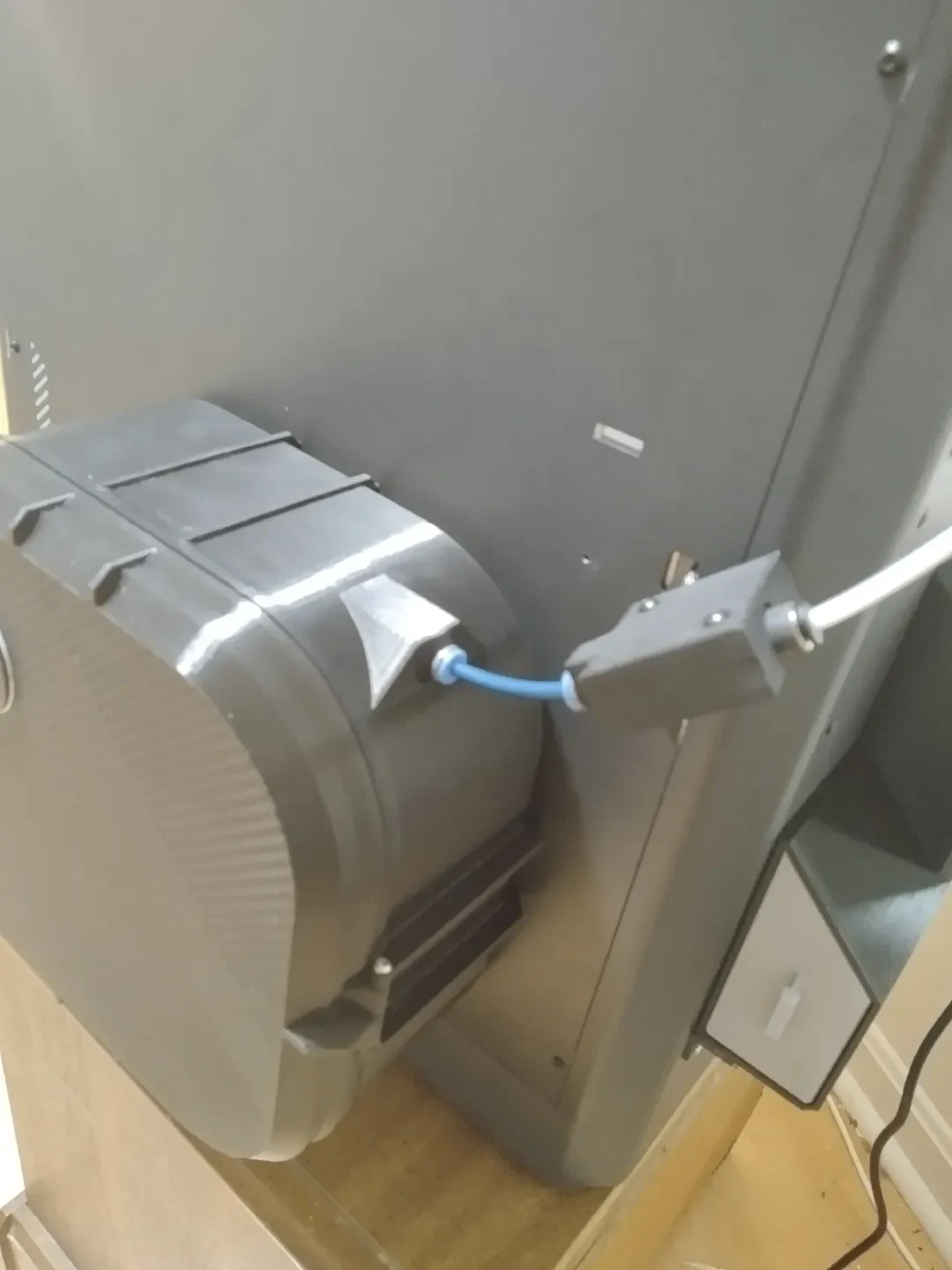

вставьте разъемы ECAS в коробку с нитью и крепление детектора нити, снимите крепежные детали детектора нити и снова установите детектор в печатную часть.
Дополнительно: добавьте нить ТПУ в паз корпуса и крышки коробки с нитью. Если вы используете версию с крышкой гигрометра, места для вставки ТПУ показаны красным ниже. Вставьте гигрометр в крышку

Прикрепите крышку к корпусу с помощью винта M3x50 и зафиксируйте крышку с помощью винтов M3x40, добавьте еще один винт для точки защелки на корпусе.
снимите оригинальный держатель катушки и замените оригинальное крепление внутри принтера, прикрепите распечатанное крепление
Вкрутите 3 SHCS M5x20 мм через корпус держателя катушки (связанная модель), корпус сухого бокса, корпус Centauri-Carbon в гайки M5, вставленные в заднюю часть печатного крепления из последнего шага.
прикрепите ролик и торцевую крышку к корпусу держателя катушки (связанная модель), прикрутите торцевую крышку

Рекомендации/Проблемы:

PLA+ рекомендуется как минимум для 5 стен. Здесь приходится идти на компромисс с жесткостью материала: нити, наполненные CF, могут быть слишком хрупкими для петель, а нейлоны могут быть слишком гибкими, чтобы сохранять прямые стороны. Возможно, в будущем я пересмотрю модель, чтобы улучшить прочность шарниров и жесткость стен. Контейнер с осушителем будет добавлен после испытаний конструкции. Свободно висящий детектор накала немного уродлив, но, вероятно, обеспечивает путь с наименьшим возможным сопротивлением, учитывая короткую длину кабеля.
