Улучшенный чехол для друзей Prusa XL

Стандартная крышка Buddy представляет собой кусок гнутого листового металла практически без вентиляции. Серьезный недостаток в конструкции принтера и серьезная ошибка со стороны @Prusa3D.

Я живу в Австралии, и летом температура в помещении регулярно превышает 42°C.

В интералах температура достигает 90 градусов. Электроника не любит тепла, и чем ниже ее температура, тем дольше она прослужит.

Я видел оригинал от @Kevin_45728, но обнаружил, что у него есть некоторые проблемы с посадкой заподлицо, а также обнаружил, что 40-миллиметровый вентилятор недостаточен по объему воздуха, который он может перемещать.

@Kevin_45728 был очень великодушен и загрузил файл F360, чтобы я мог сделать на него ремикс. Спасибо, приятель!

Я быстро обнаружил, что перерисовать его будет быстрее, чем модифицировать, но это дало мне большинство важных размеров в качестве отправной точки.

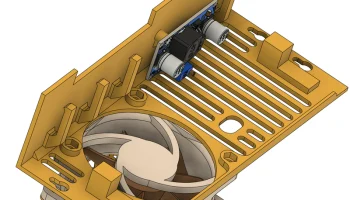

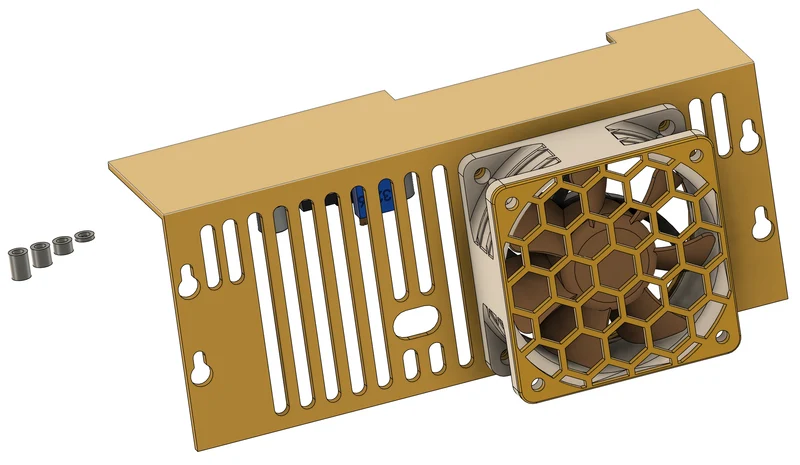

Он создан на основе великолепного 60-мм вентилятора Noctua NF-A6x25. Другие 60-мм вентиляторы, скорее всего, подойдут, но я их не проверял.

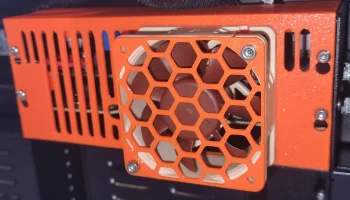

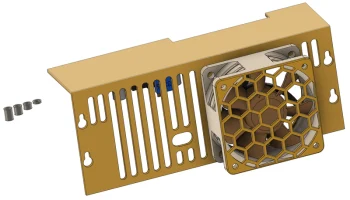

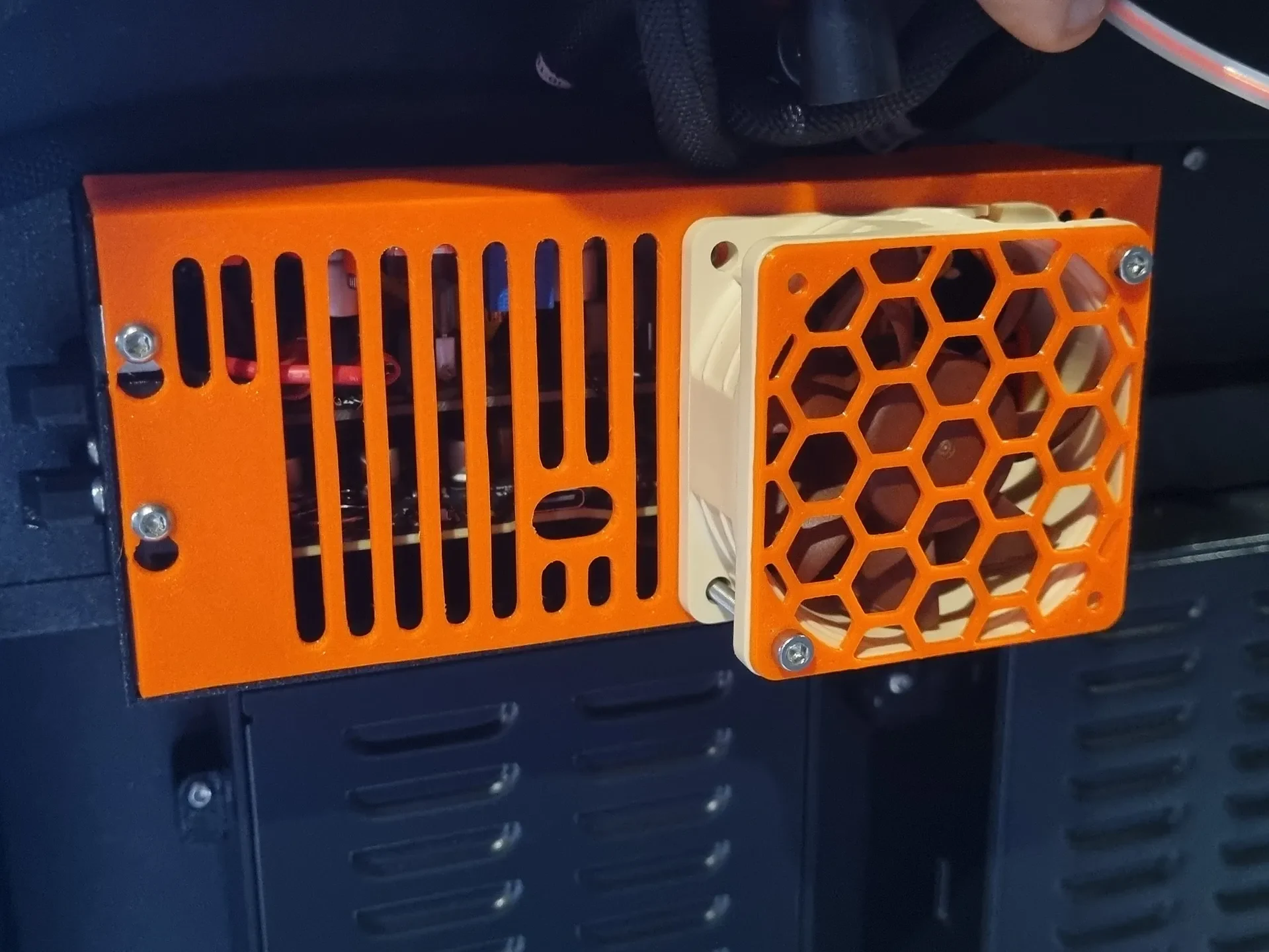

Я тоже сделал фан-гриль. Шестиугольники — лучшие аоны!

На Buddy Board доступно напряжение 24 В, но вентилятор доступен только на 5 В или 12 В, поэтому необходим понижающий преобразователь. Был выбран LM2596, поскольку он миниатюрен и может преобразовывать напряжение 24 В в напряжение 5 В и 12 В.

Прокладка кабелей для меня очень важна, поэтому она была интегрирована в дизайн.

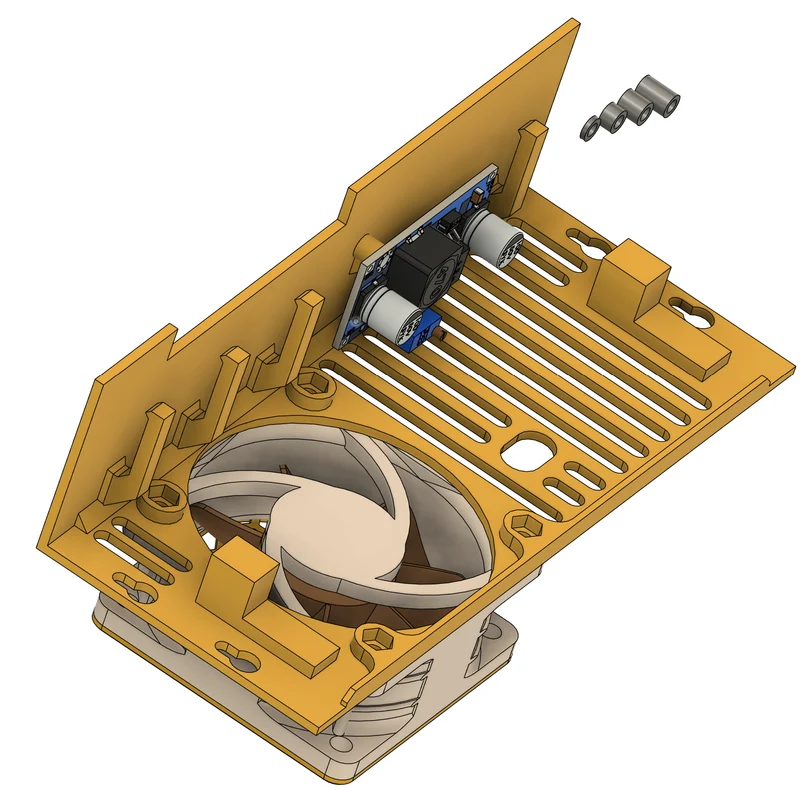

В зависимости от того, какую длину крепежа вы имеете под рукой или можете получить, я создал набор прокладок, которые можно распечатать и использовать в любой комбинации, чтобы обеспечить установку понижающего преобразователя.

Печать:

PETG для этого подойдет.

Сопло 0,4 мм
Высота слоя 0,20 мм
4 периметра
5 верхних и нижних слоев
0 % заполнения
100% скорость вентилятора
Нет опор

ПРИМЕЧАНИЕ. Это подробный отпечаток, и кабельная система имеет множество небольших периметров, поэтому я настоятельно рекомендую замедлить скорость «Малые периметры» до 35 мм/с или медленнее, а «Внешние периметры» — до 60 мм/с. Если вы проигнорируете это, кабельная система станет чрезвычайно хрупкой или не сможет печатать.

Спецификация:

1 вентилятор Noctua NF-A6x25 на 5 В или 12 В. У них одинаковые характеристики, поэтому выбирайте то, что дешевле или доступно.
1 понижающий преобразователь LM2596. Бывают SMD и сквозного типа. Рекомендуется версия SMD, которая обеспечивает минимально возможную высоту установки.
2 болта M2,5x4 или более длинные (в зависимости от того, какую длину крепежа вы имеете под рукой или можете найти, я создал набор прокладок, которые можно использовать в любой комбинации, чтобы обеспечить установку понижающего преобразователя)
4 болта М3х35. Может быть немного длиннее, 30 м��+ должно подойти. Панорамирующие/круглые головки дают наилучший результат. Шайбы M3 являются дополнительными.
4 гайки M3
~100мм провода сечением 0,5-1,0мм2
2 х 3 мм вилочные красные обжимные клеммы

Сборка:

Припаяйте провод к входной стороне платы LM2596. Требуется около 80 ��м, но вы можете проверить посадку и обрезать их до нужной длины на шаге 4.
Используйте удлинительный кабель, который идет в комплекте с вентилятором, обрежьте его примерно до 40 мм и припаяйте положительный и отрицательный провода к выходной стороне платы LM2596. Вы можете просто отрезать заглушку от вентилятора и припаять вентилятор напрямую, но это превратит его в PITA, если вы когда-нибудь захотите снять или заменить вентилятор.
Прикрепите плату LM2596 к крышке с помощью болтов M2,5. Распечатайте и при необходимости используйте проставки. Проставки обычно располагаются сверху доски, а не под ней, чтобы учесть более длинные болты. Зазоры плотные. Если у вас есть LM2596 со сквозными компонентами, возможно, вам придется обрезать метки на нижней стороне платы и/или добавить под нее несколько прокладок.
Проверьте установку крышки и при необходимости обрежьте провода, затем установите вилочные обжимные клеммы.
Установите гайки М3.

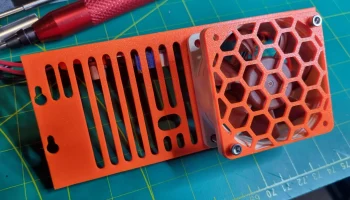

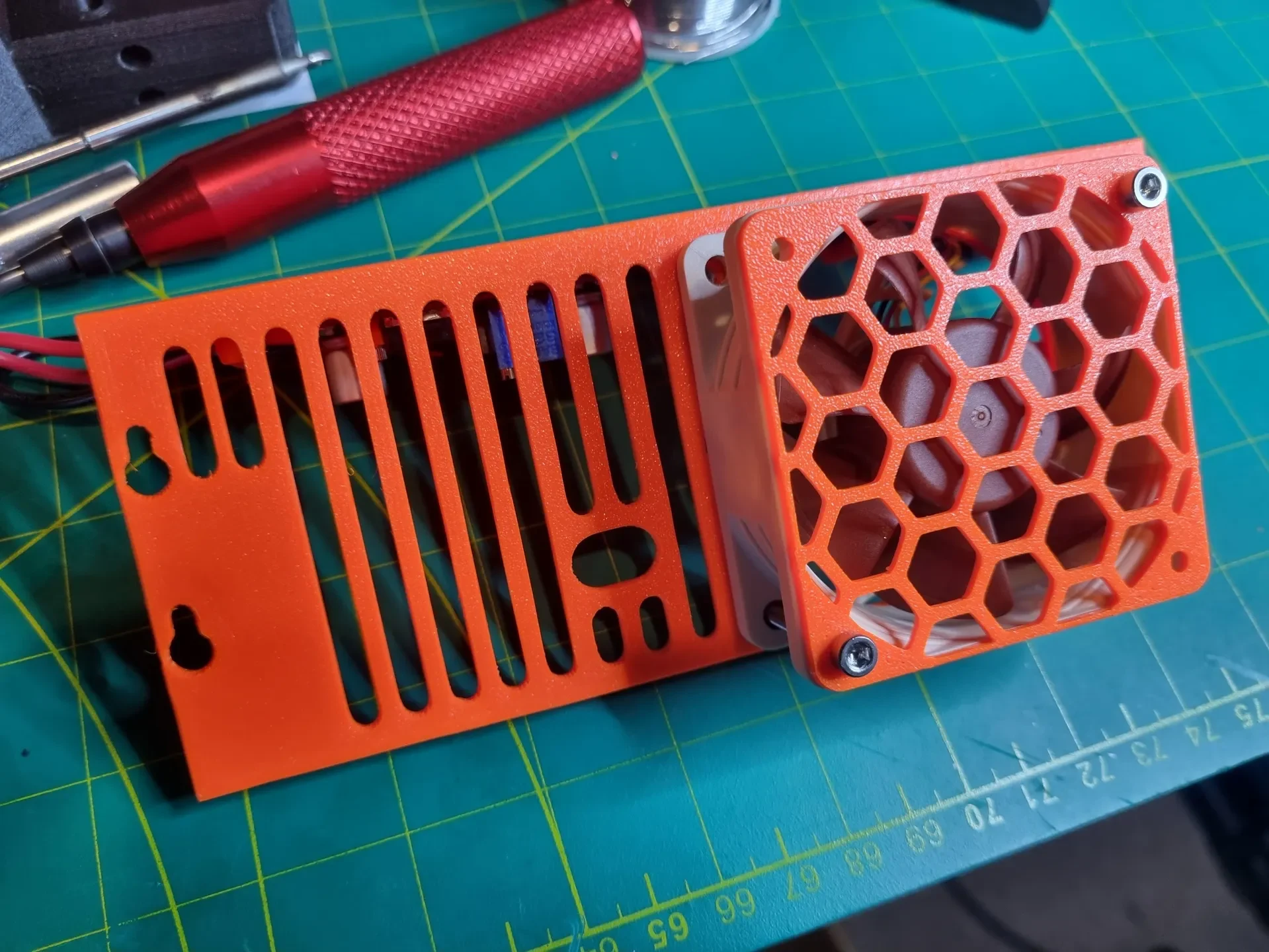

Закрепил вентилятор и решетку вентилятора болтами М3. Я намеренно использовал крепеж M3, чтобы оставить немного места для маневра, чтобы вентилятор и решетка были идеально ровными и заподлицо с нижней частью крышки. Немного помогает положить крышку и вентилятор на плоскую поверхность, чтобы выровнять все это.

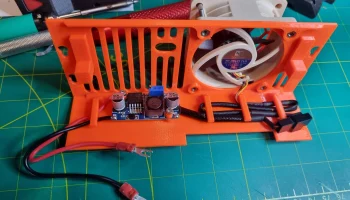

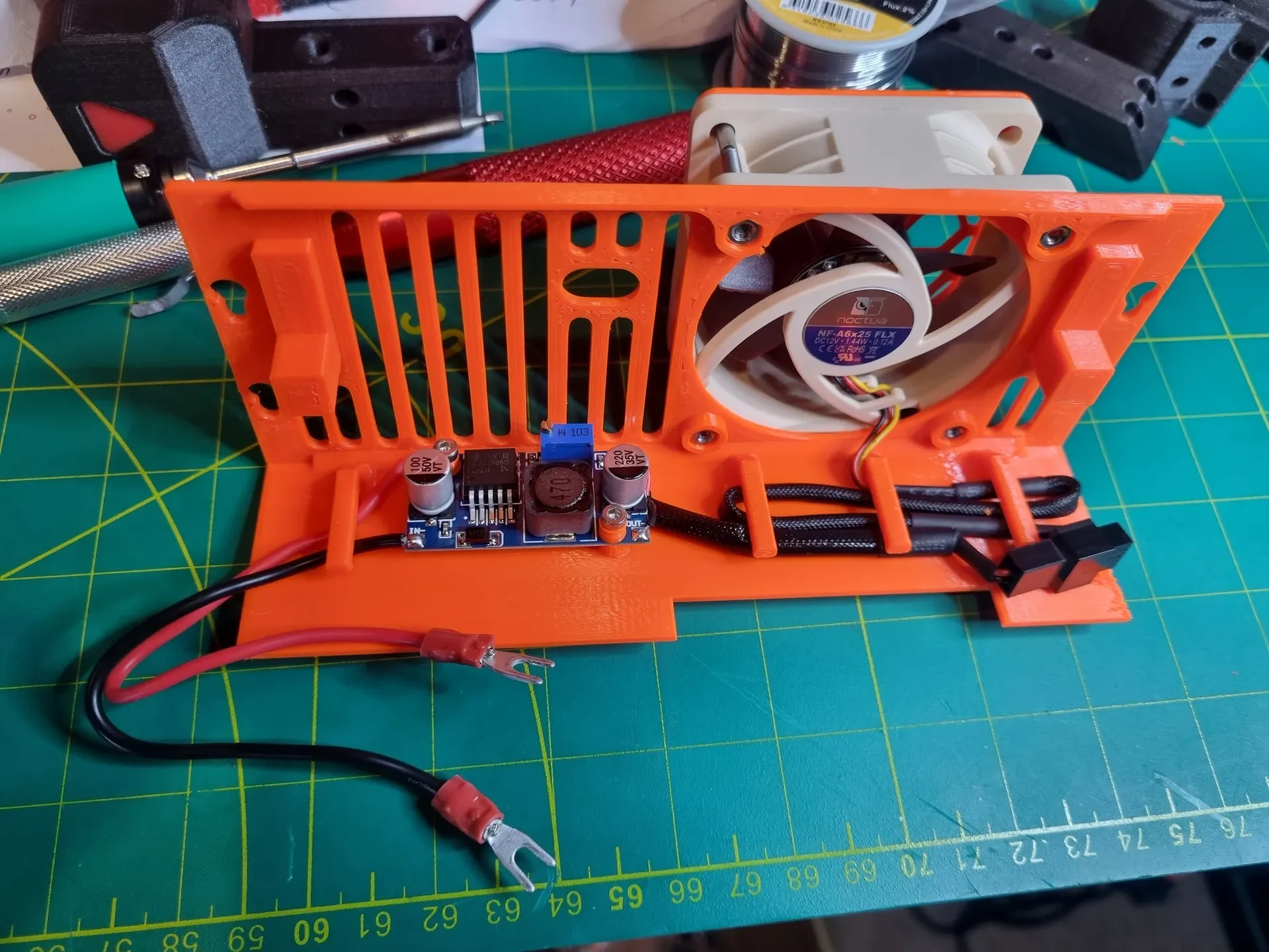

Подключите вентилятор к плате LM2596, затем закрепите кабели и ВНИМАТЕЛЬНО просуньте их под зажимы для прокладки кабелей.
Выключите принтер.
Снимите крышку Buddy.

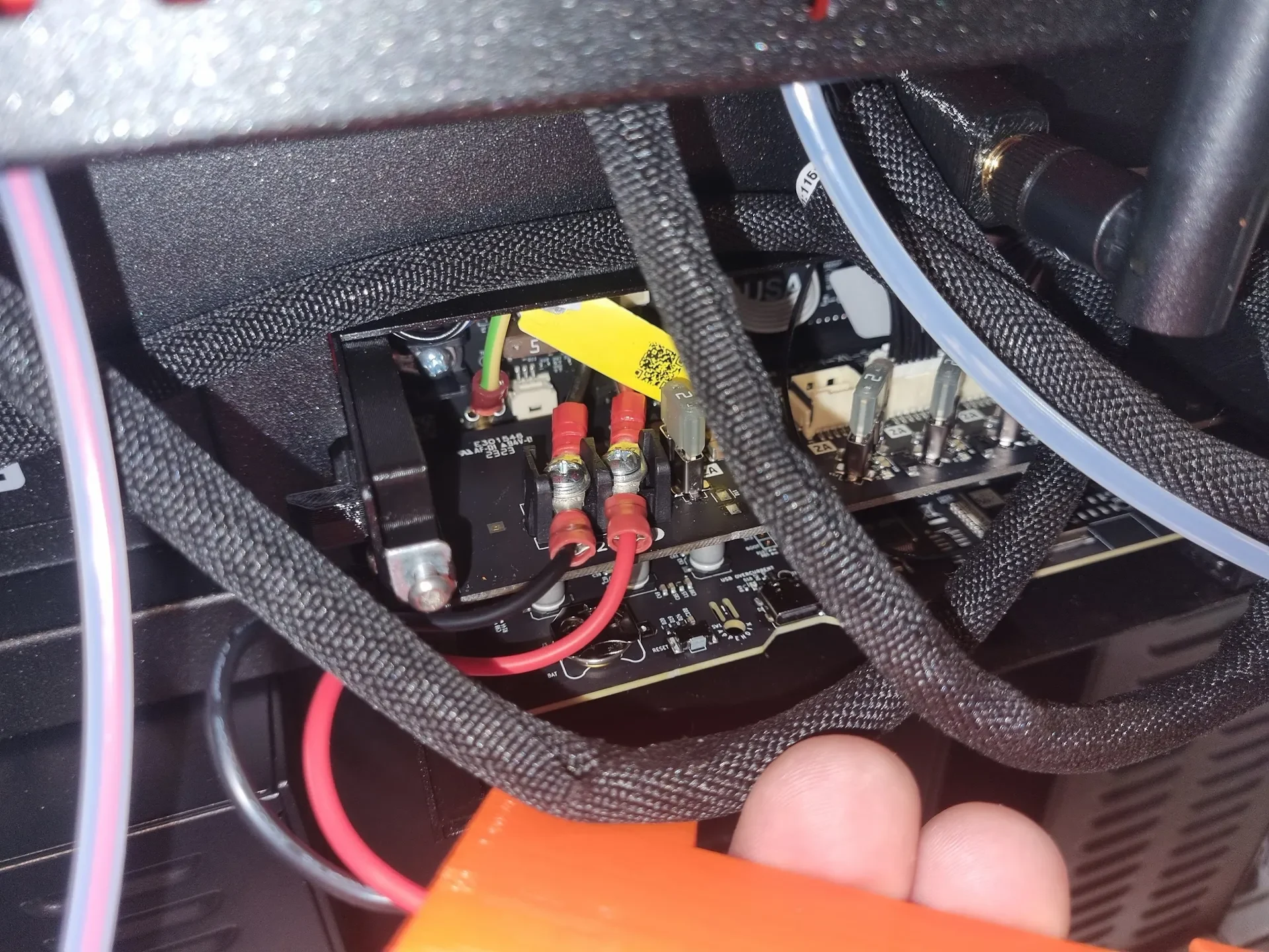

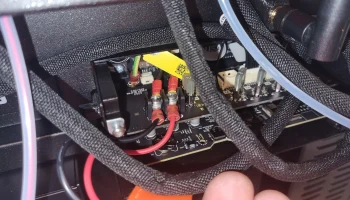

Снимите панель друзей. Это делает жизнь НАМНОГО проще!
Выкрутите винты клемм до упора — их не нужно выкручивать полностью. Это
