Фрактальные тиски

Новые

Источник:

www.printables.com

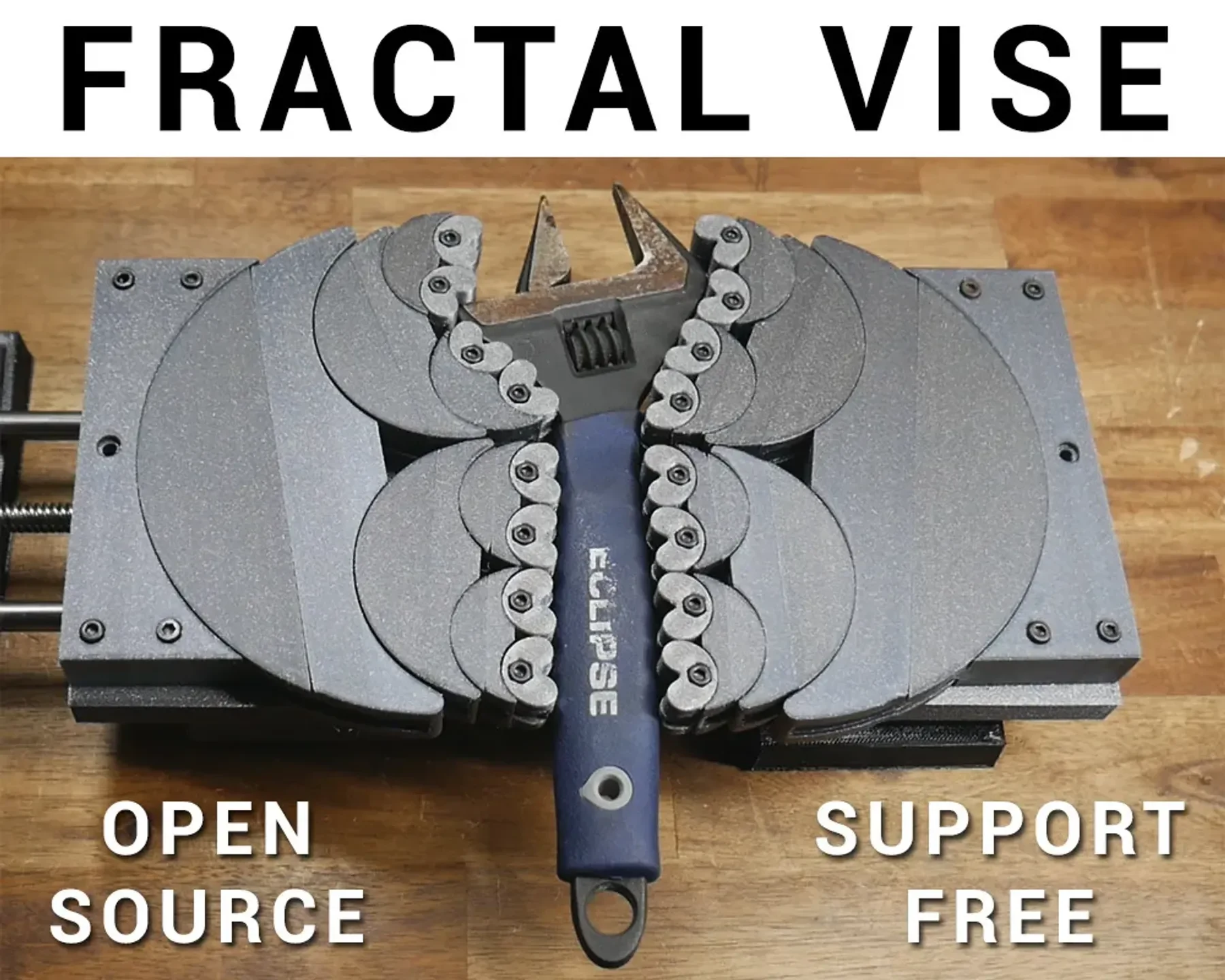

Фрактальные тиски, напечатанные на 3D-принтере, вдохновлены оригиналом из видеоролика Hand Tool Rescue: https://www.youtube.com/watch?v=QBeOgGt_oWU

Я хотел сделать свою собственную версию, которая была:

Функциональный
Полностью ограничено
Напечатано без вспомогательного материала
Использовано минимальное количество нити.
Открытый исходный код

Это работает! https://youtu.be/99Qh1oR2A6A

Все подробности и способы сборки смотрите в этом видео: https://youtu.be/eCfw9fd0mHg

Исходный САПР: https://cad.onshape.com/documents/5509608f682224235855a810/w/6c2a90d7701f2b3540e103d9/e/a6666422824314d6fd1547db

Джон Тоубс создал сборку тисков с соответствующими ограничениями, а это означает, что вы можете виртуально анимировать ее: https://cad.onshape.com/documents/a04375fc5dd6de20b79fc182/w/2a6a78f95915396eb3ffce36/e/630372eae2ff8acb648f5026

Более подробная информация ниже.

Настройки печати

Принтер:

Крысиная установка V-core 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

120

Заполнение:

30

Нить:

X3D НОАК

Бриллиантовое серебро

Примечания:

Все детали исправлены и ориентированы на печать без поддержек.
Высота слоя 0,12 мм или аналогичный слой для любых деталей, имеющих соединение «ласточкин хвост».

Высота слоя 0,2 мм для остальных деталей.

ТПУ для ног, PLA или что вам нравится для остального.

Очень важно, чтобы нижняя часть деталей была ровной и без слоновьих ног.

Я рекомендую распечатать тестовые детали, такие как B2 и C1, чтобы убедиться, что они подходят для печати остальных.

Печать спецификации:

Половина D: всего 32 (2 на палец, 16 подходов)

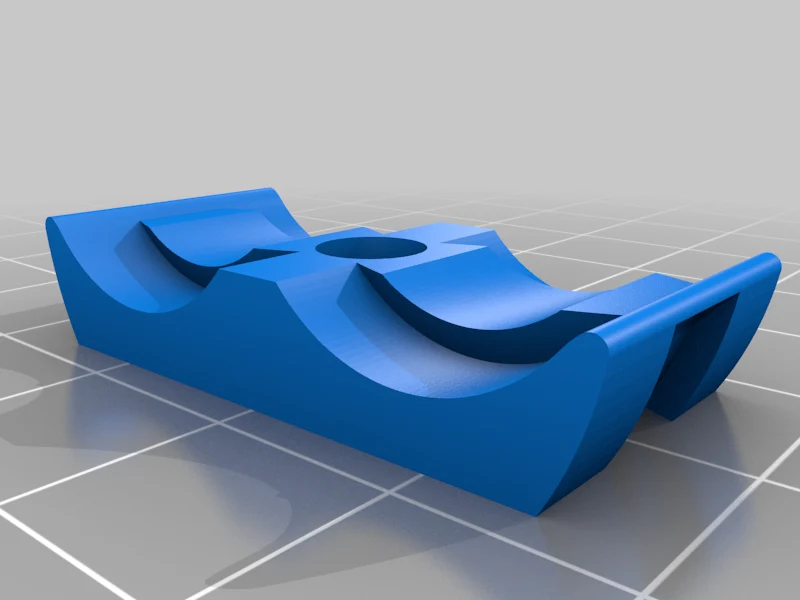

C1 и C2: по 8 штук каждого

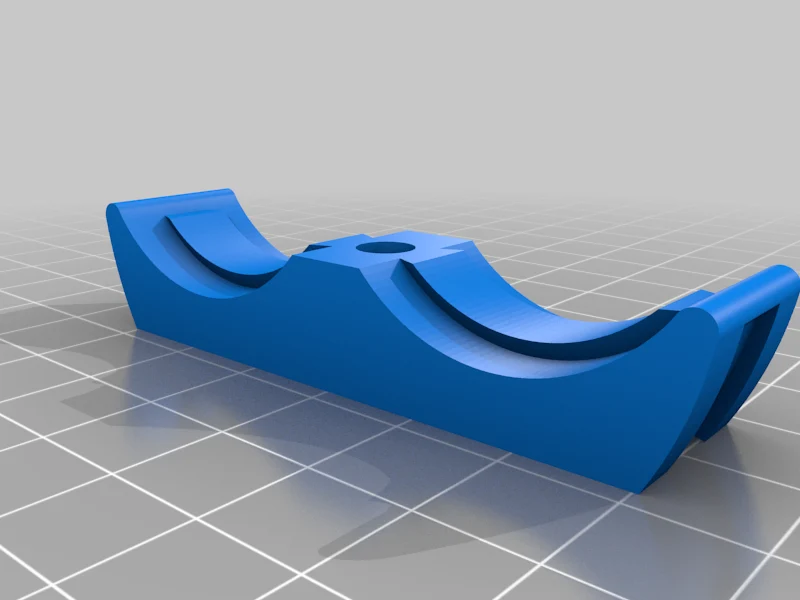

B1 и B2: по 4 шт.

A1 и A2: по 2 штуки каждого

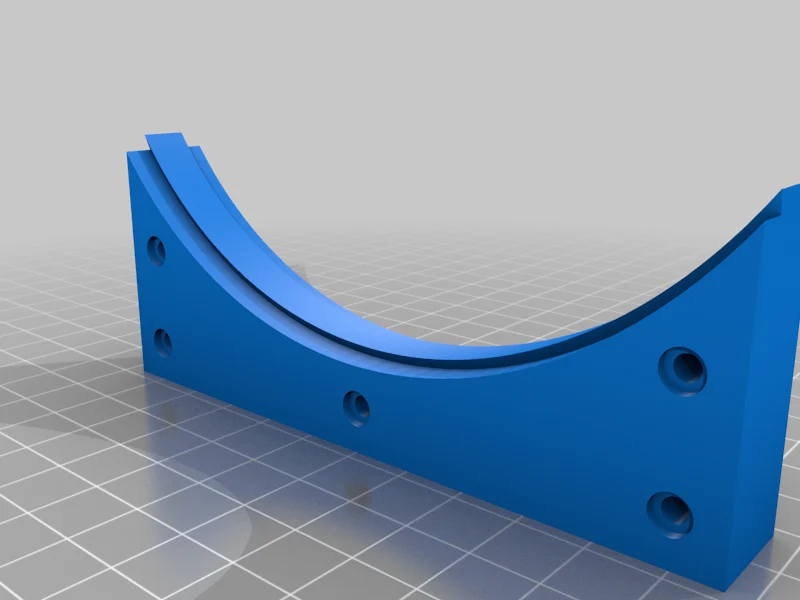

держатель: 2

воротник: 2

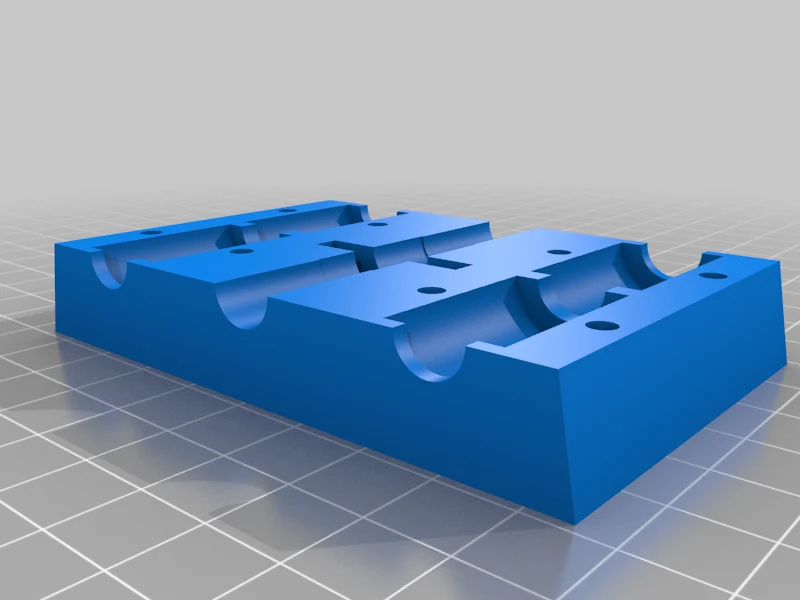

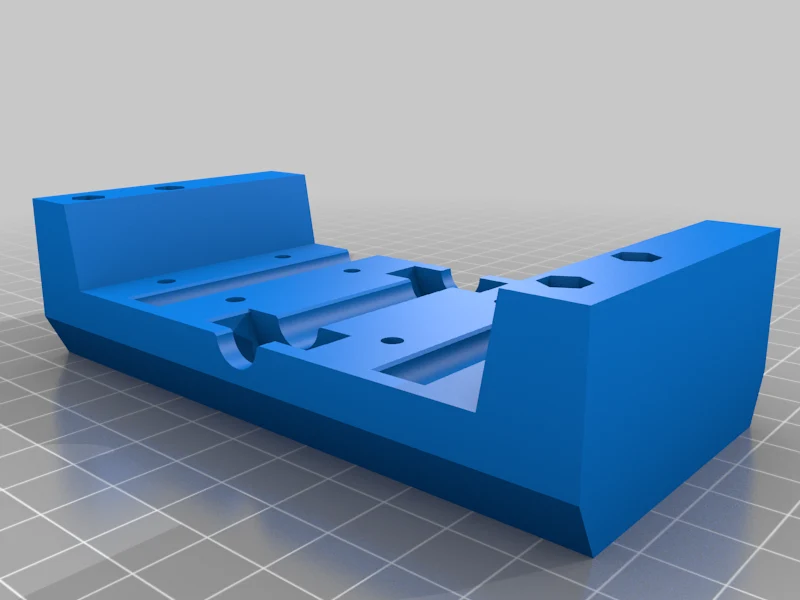

торцевой корпус и крышка: по 2 шт.

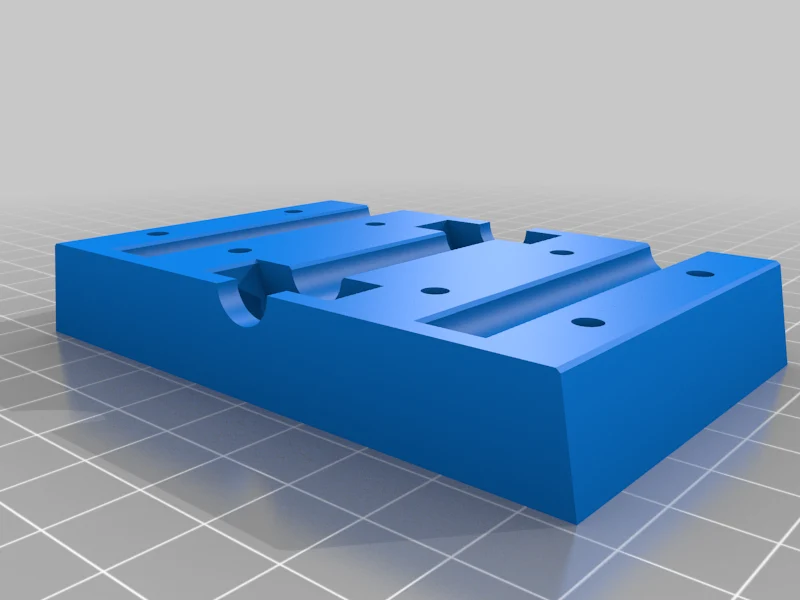

средний корпус и крышка: по 1 шт.

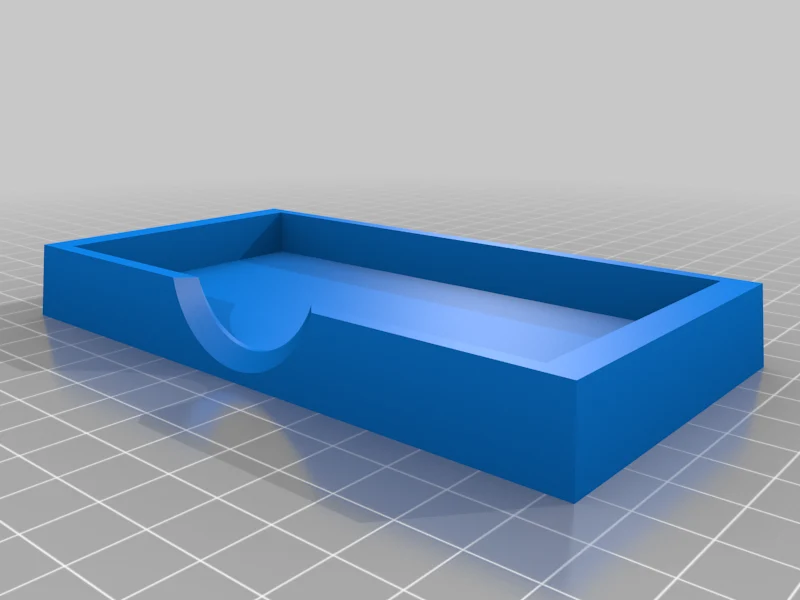

фут: 2

ручка и зажим ручки: по 1 шт.

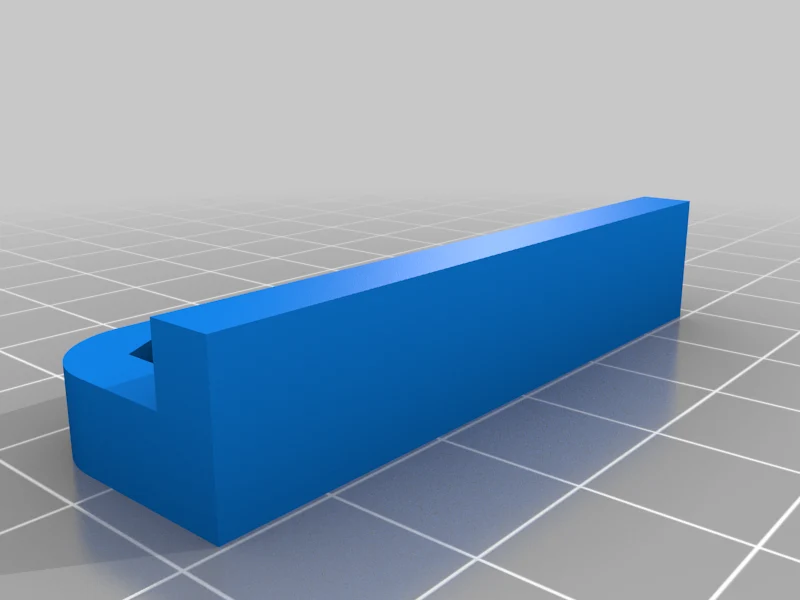

Прокладка A и прокладка B: по 2 шт.

Пост-печать

Требуемое оборудование

Ходовой винт 8 мм и гайка x 1 + круглый стержень 8 мм x 2. Ходовой винт должен быть как минимум на 50 мм длиннее стержней. Я использовал 315 и 365 мм.

Подшипники LM8UU x 4 (внутренний диаметр 8 мм, внешний диаметр 15 мм, длина 24 мм)

608 подшипников x 4 (внутренний диаметр 8 мм, внешний диаметр 22 мм, толщина 7 мм)

Половинки D: 1 гайка М3 + 1 болт М3х12 мм (каждая, всего 16 комплектов)

C1-C2: 1 гайка M3 + 1 болт M3 x 10 мм, два коротких отрезка нити диаметром 1,75 мм (каждый, всего 8 комплектов)

B1-B2: 1 гайка M3 + 1 болт M3 x 20 мм, два коротких отрезка нити диаметром 1,75 мм (каждый, всего 4 комплекта)

D1-D2: 2 гайки M3 + 2 болта M3 x 35 мм (каждый, всего 2 комплекта)

держатель к проставке A/B: 8 гаек M3 + 8 болтов M3 x 20 мм (всего)

Проставка A/B к торцевому/среднему корпусу: 8 гаек M3 + 8 болтов M3 x 20 мм (всего)

Торцевой корпус к торцевой крышке: 32 гайки M3 + 32 болта M3 x 20 мм (всего)

От среднего корпуса до средней крышки: 16 гаек M3 + 16 болтов M3 x 20 мм (всего)

Хомуты: 2 гайки M3 + 2 болта M3 x 14 мм (12 мм подойдут, но очень туго, а 16 мм будут выступать) (всего)

Зажим ручки для ходового винта: 2 гайки M3 + 2 ��олта M3 x 14 мм (12 мм подойдет, но очень туго, а детали 16 мм будут выступать)
