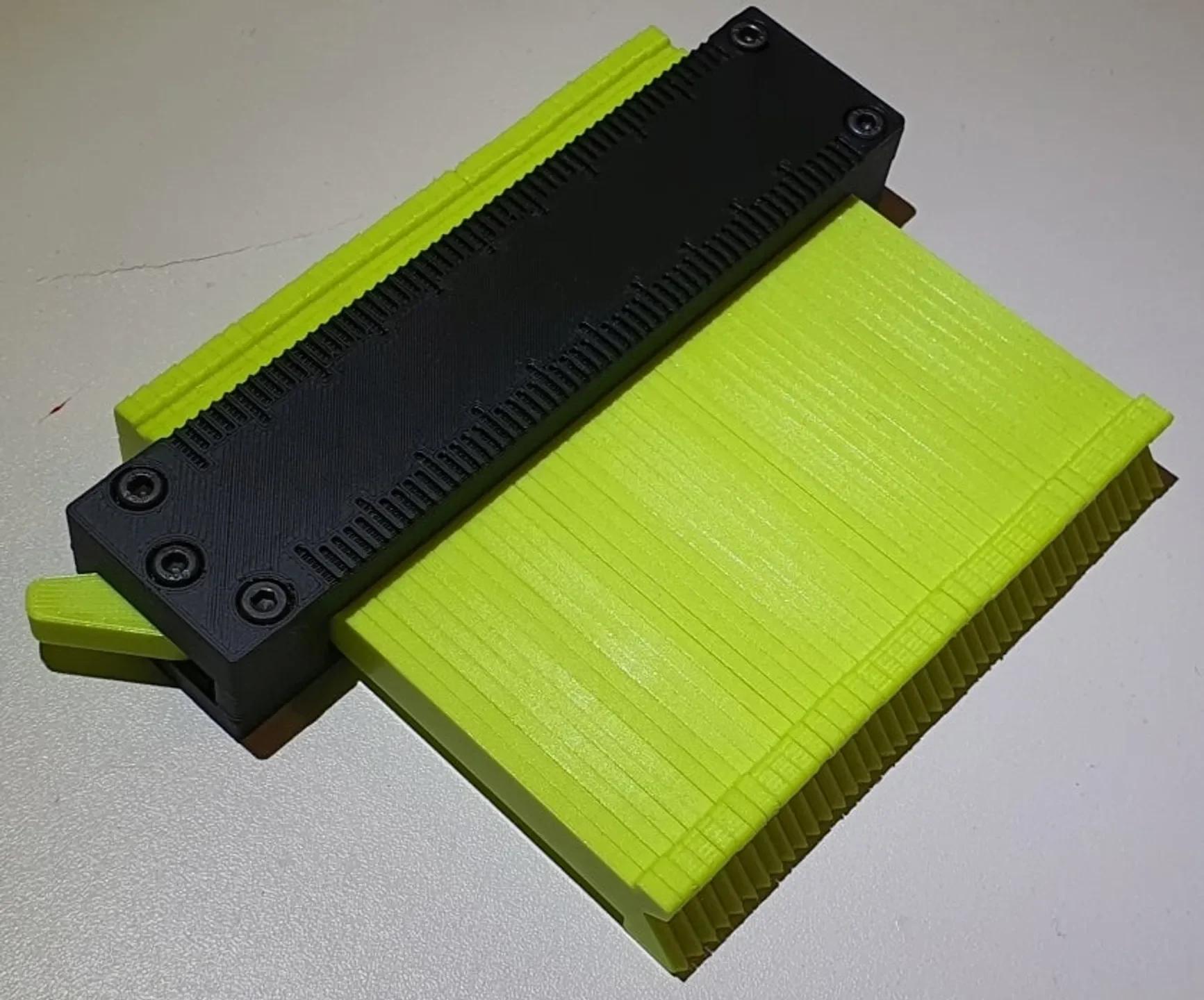

Запираемый контурный датчик
Запираемый контурный датчик для копирования/измерения произвольных форм, прижимая лезвия к желаемой форме и фиксируя датчик. Тогда форма датчика может, например, быть сфотографированы и загружены в программу 3D CAD.
Я использовал его, например, для измерения формы своего носа и создания индивидуального, напечатанного на 3D-принтере зажима для носа FFP2, который заменяет хрупкий металлический зажим и идеально герметизирует маску. Больше никаких запотевших очков!
########
Комментарии:
Диапазон измерений ~100х50 мм (ШиринахГлубина).
Датчик состоит из 5 печатных моделей деталей: Рамка 1, Рамка 2, Пружина, Рычаг, Лезвие.

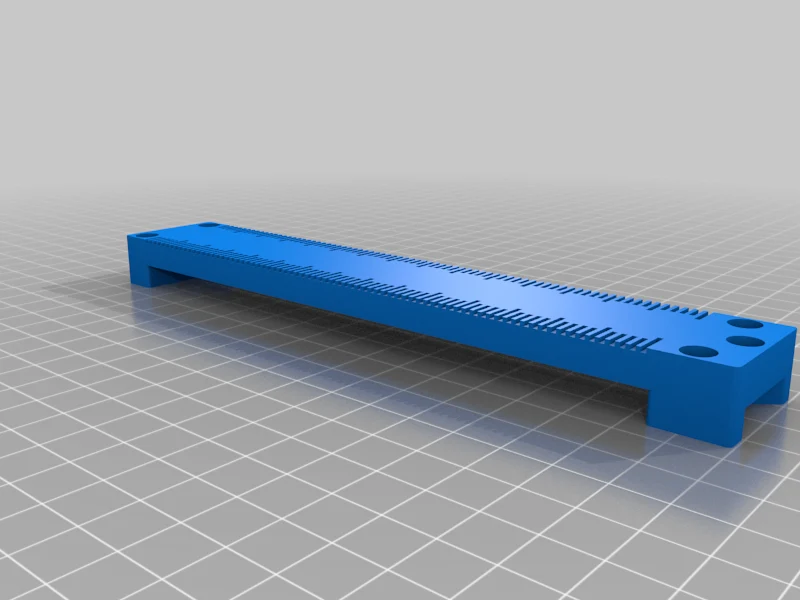

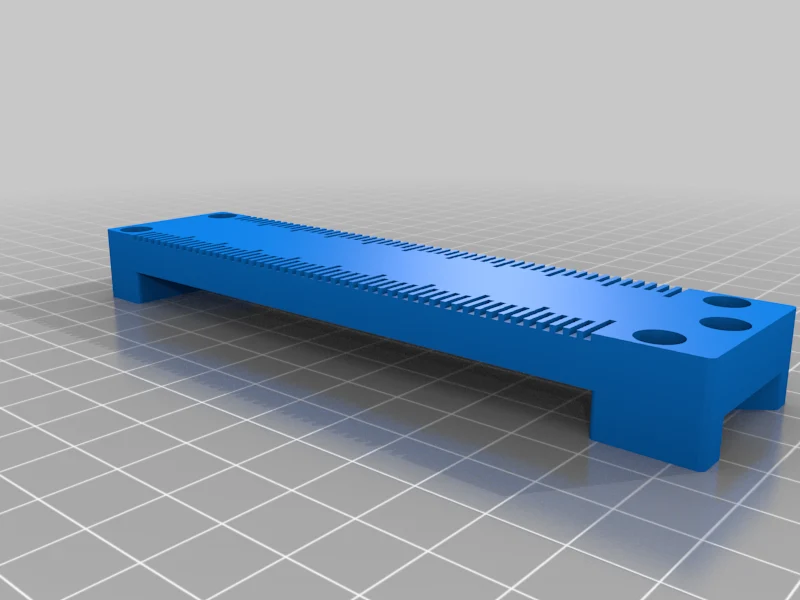

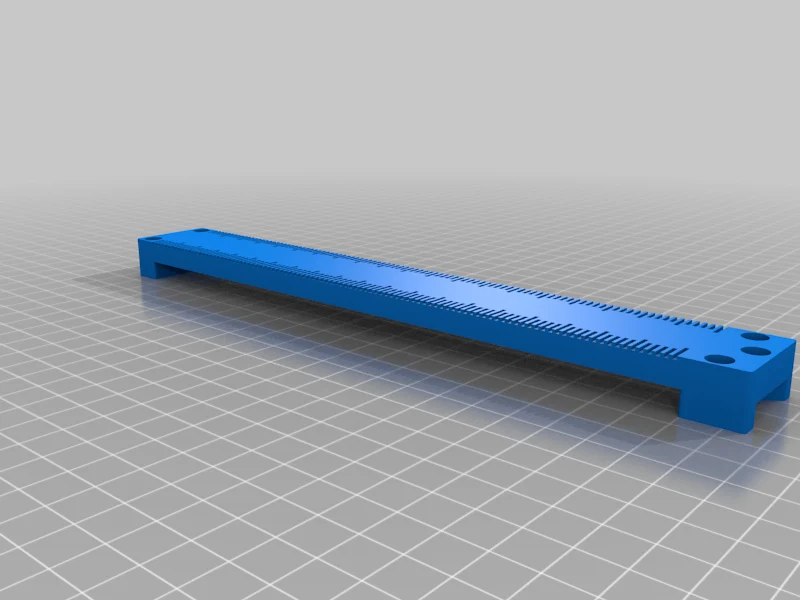

Шкала на Рамке 1 выполнена с шагом 2 мм и рассчитана на сопло 0,4 с шириной линии 0,45 мм (толщина 0,9 мм, две линии). Есть вариант �� без масштаба (Frame_1_blank).

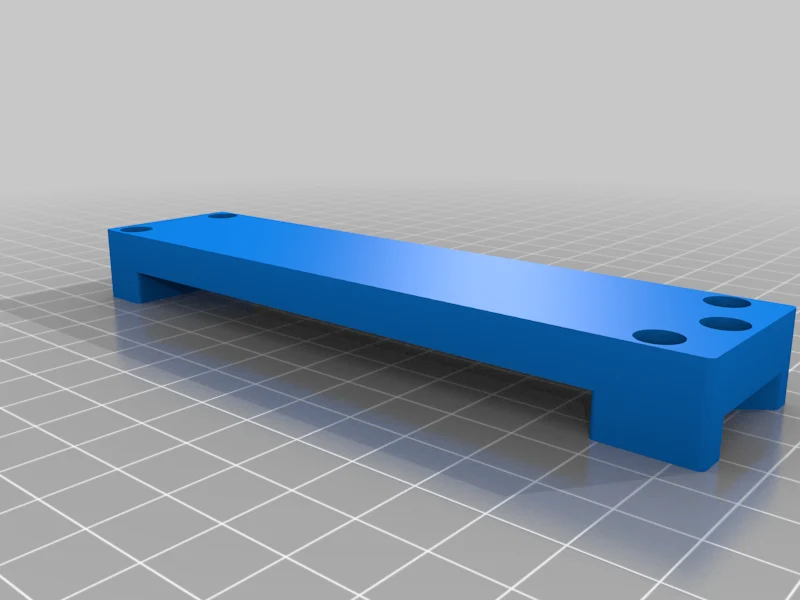

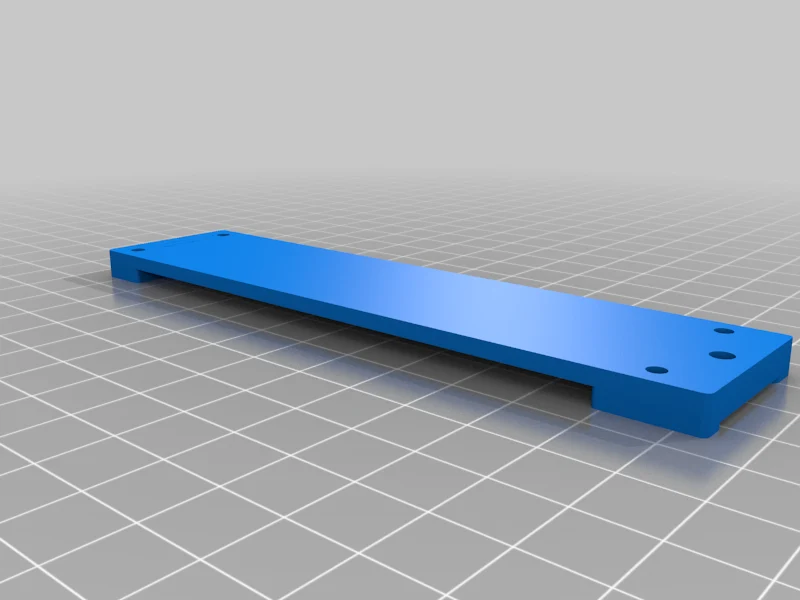

Рамка 2 поставляется в двух вариантах: один с саморезами в печатном пластике (Frame_2_selftap), а другой с отверстиями для гаек M3 (Frame_2_nuts).

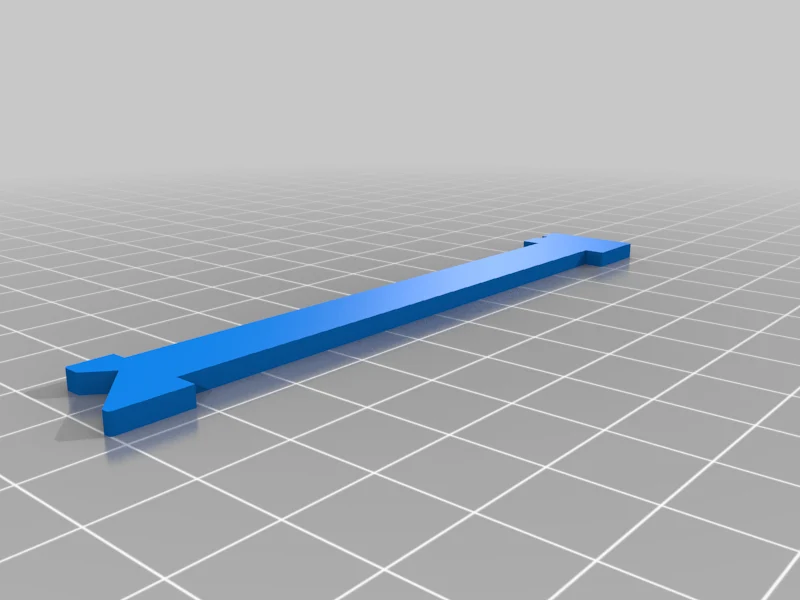

Каждое лезвие имеет толщину 2,4 мм и может иметь плоский кончик (Blade_Flat) или скошенный (Blade_Sharp).

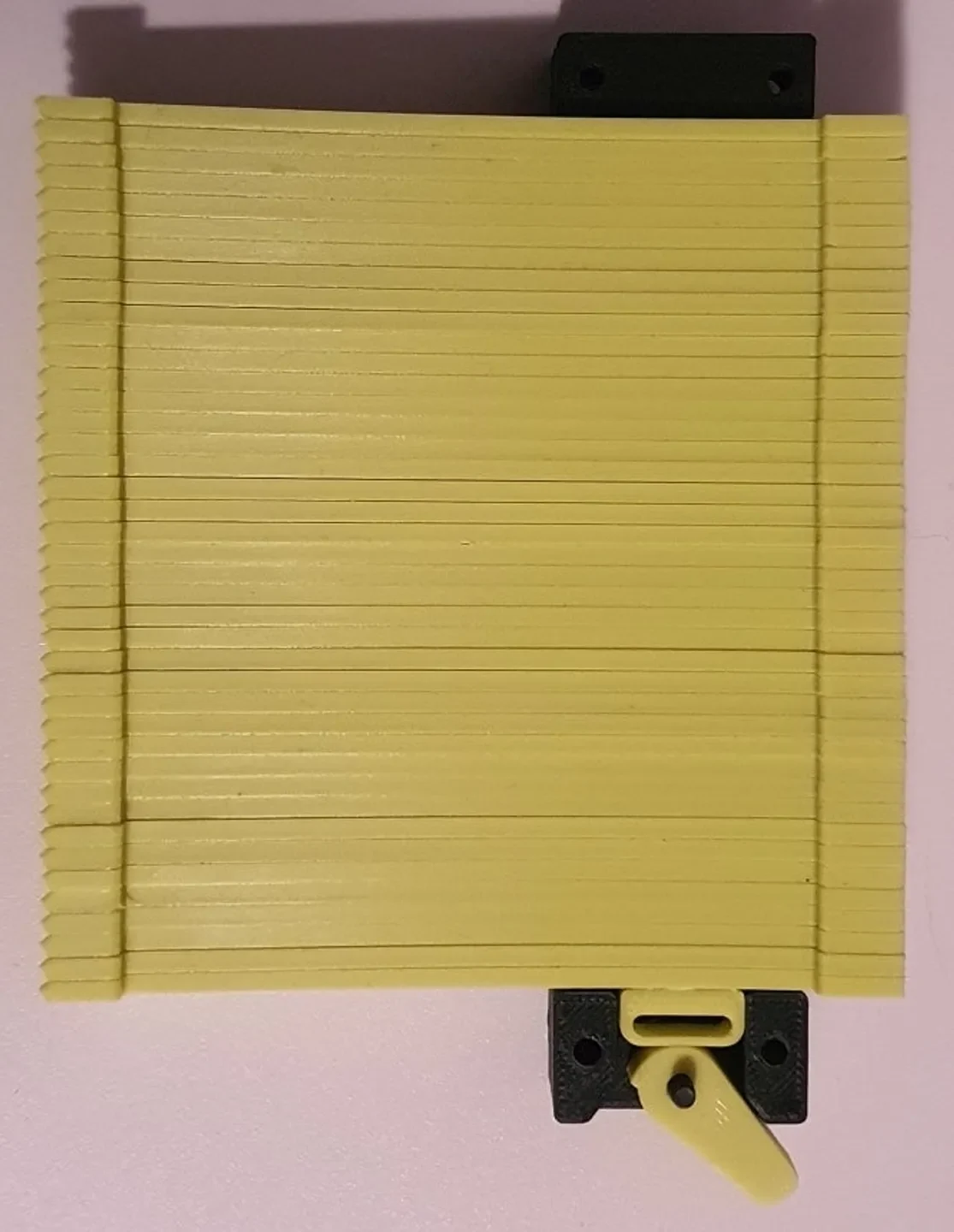

Лезвия можно зафиксировать с помощью рычага сбоку. Это не жесткий замок — он просто увеличивает трение между лезвиями с помощью пружины, поэтому они не могут дви��аться без приложения значительной силы.
########
Оборудование, которое вам нужно:
5x М3x16
1 гайка М3 (5 шт. при использовании Frame_2_nuts)
Немного липкого велюра или чего-то подобного.
Что печатать (стандартная версия):
Рамка_1_Стандарт
Frame_2_Nuts_Standard
Весна
Рычаг
41x Blade_Sharp
########
Советы и порядок печати для достижения наилучших результатов работы механизма:
Сначала распечатайте все лезвия (41 штука для стандартной версии):
Распечатайте лезвия широкой стороной, положив ее на нагревательный стол. Я печатаю их со 100% заполнением и PLA, чтобы максимизировать их жесткость, что позволяет избежать неприятных изгибов при измерении острых углов.
Чтобы избежать вздутия нити на верхней поверхности лезвий и более точно уложить лезвия, уменьшите поток нити в самом верхнем слое. Например, добавьте GCode M221 S90 (коэффициент экструзии 90 %) в самый верхний слой.
Измерьте ширину стопки лезвий. Расчет��ое значение составляет 100,8 мм, включая расчетный зазор между каждой лопастью 0,06 мм.
В раме имеется дополнительный расчетный зазор 0,5 мм между стенкой рамы и широкой стороной последнего полотна для адаптации к небольшим отклонениям ширины штабеля. Это общее отверстие рамы 100,8 мм + 0,5 мм, куда должна поместиться стопка.
Если вы видите видимые зазоры между лезвиями, попробуйте сошлифовать выпуклости на поверхностях лезвий — обычно они находятся на концах. Это уменьшает ширину стопки, а также предотвращает изгиб лезвий при фиксации стопки.
Если отклонение измеренной ширины стопки слишком велико, адаптируйте общую длину обеих частей рамы, слегка масштабируя ее в слайсере (в пределах нескольких процентов должно быть достаточно) в соответствии с измеренной шириной стопки.
Во-вторых, напечатайте Frame_1 и Frame_2.

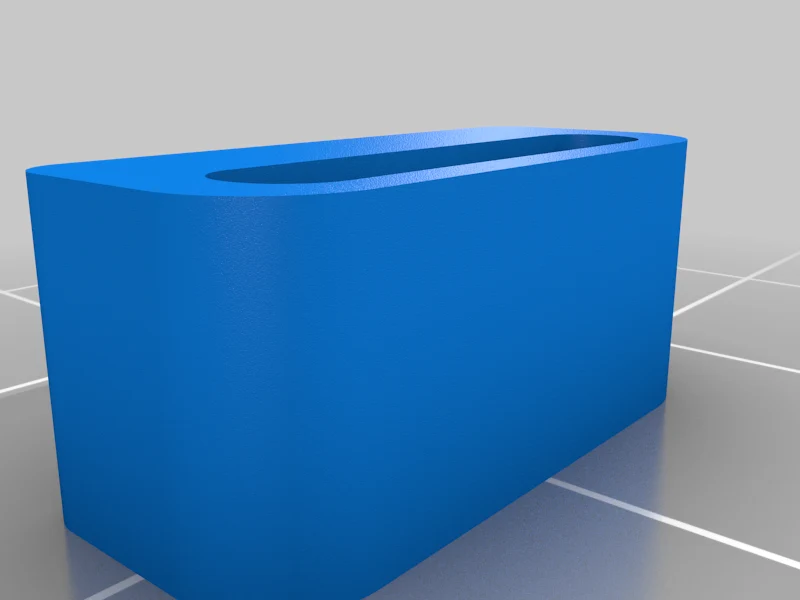

В-третьих, напечатайте пружину:
Используйте материал, который не трескается при растяжении/напряжении, как это обычно бывает с дешевыми версиями PLA. Избегайте материалов, которые ползут. Используйте, например, PETG.
Отрегулируйте ширину пружины, масштабируя ее в слайсере до тех пор, пока она не будет идеально подходить между рычагом и блоком лезвий. Таким образом вы также можете определить силу блокировки.
В-четвертых, между верхней частью стопки лезвий (тонкой стороной одного лезвия) и рамкой 1 имеется зазор 0,7 мм. Прикрепите к рамке 1 липкий велюр, ткань или что-то подобное, чтобы лезвия испытывали своего рода плавное трение.
В-пятых, вы также можете прикрепить к пружине кусок велюра или чего-то подобного в месте контакта с лезвиями, чтобы улучшить трение.
Обновления:
Добавлены кадры 1 и 2 для увеличения общей длины свободного пространства лезвий на 151,7 и 202,1. Это соответствует 63 или 84 штукам лезвий шириной 2,4 мм.

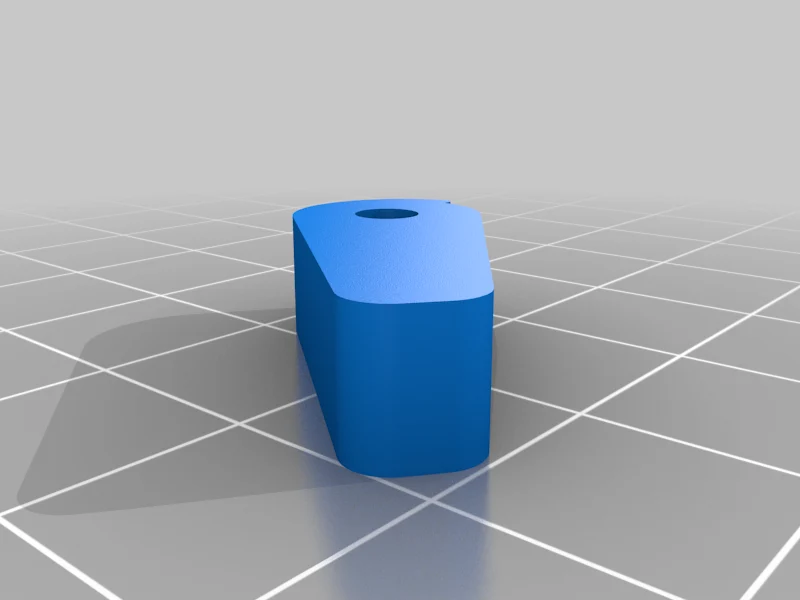

Добавлен рычаг со стопорной ручкой длиной 2 мм вместо 1 мм. Это должно помочь обеспечить больше свободы между незакрепленным и заблокированным набором лезвий.
Заменил саморезы в нижних пластинах на гайки для более надежных соединений.
Добавлены мостовые конструкции в каждом
