Тест допуска принтера

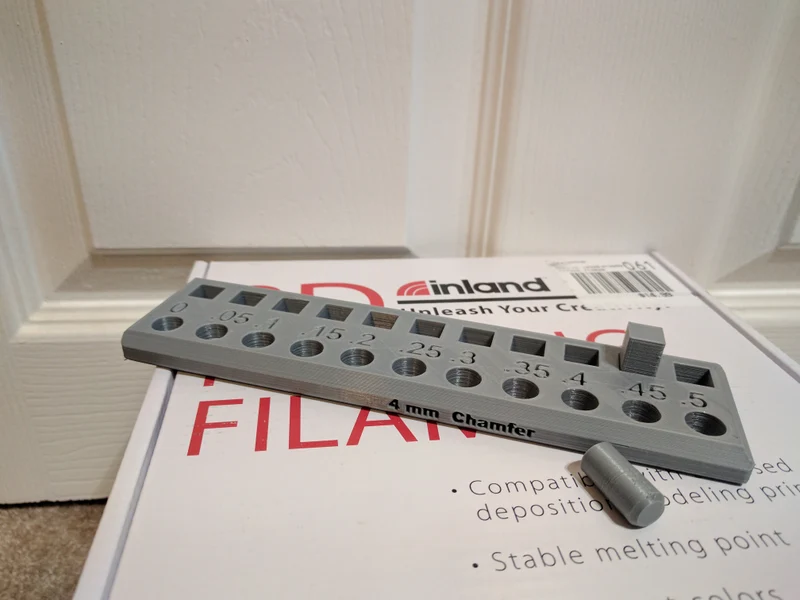

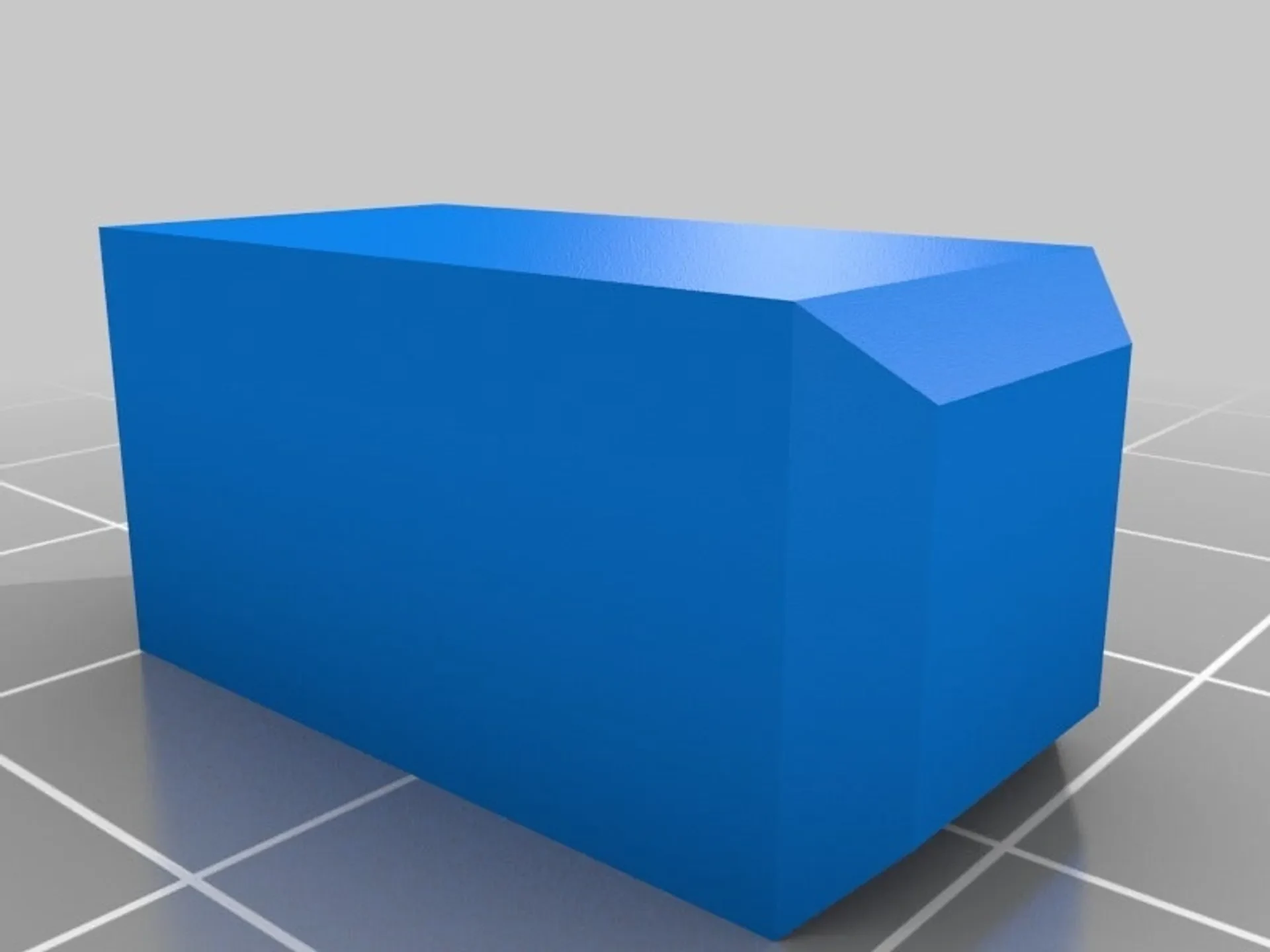

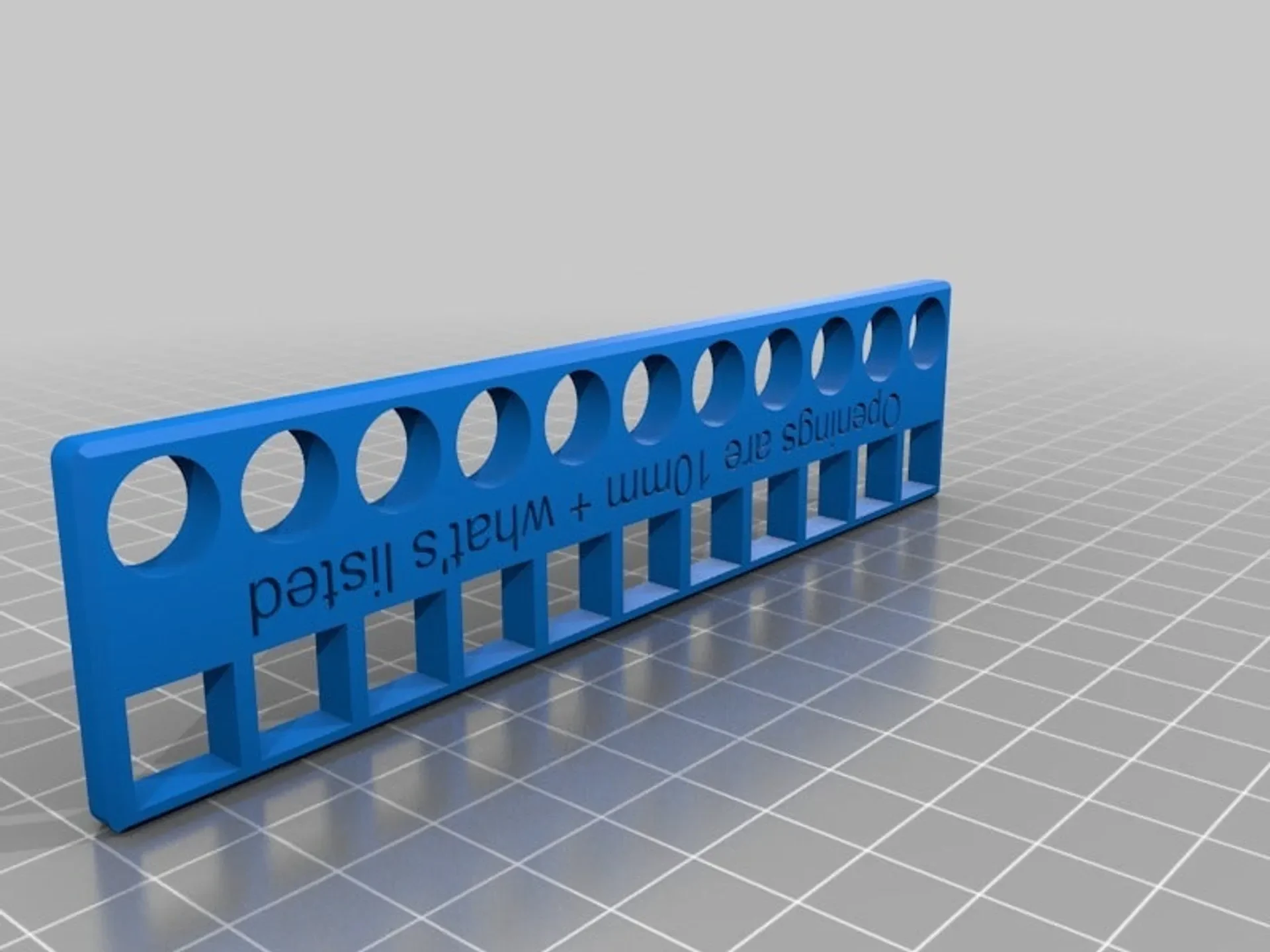

Мне нужен был способ узнать, как различные детали, которые я спроектировал, будут сочетаться друг с другом, без множества проб, ошибок и траты нити, поэтому я разработал этот тест. Маркировка на тесте показывает зазор в миллиметрах для каждого набора отверстий. Просто вставьте колышки, чтобы получить представление о том, как они подходят. Если прилегание настолько плотное, что вы не можете вытащить прищепку, просто распечатайте еще несколько прищепок.

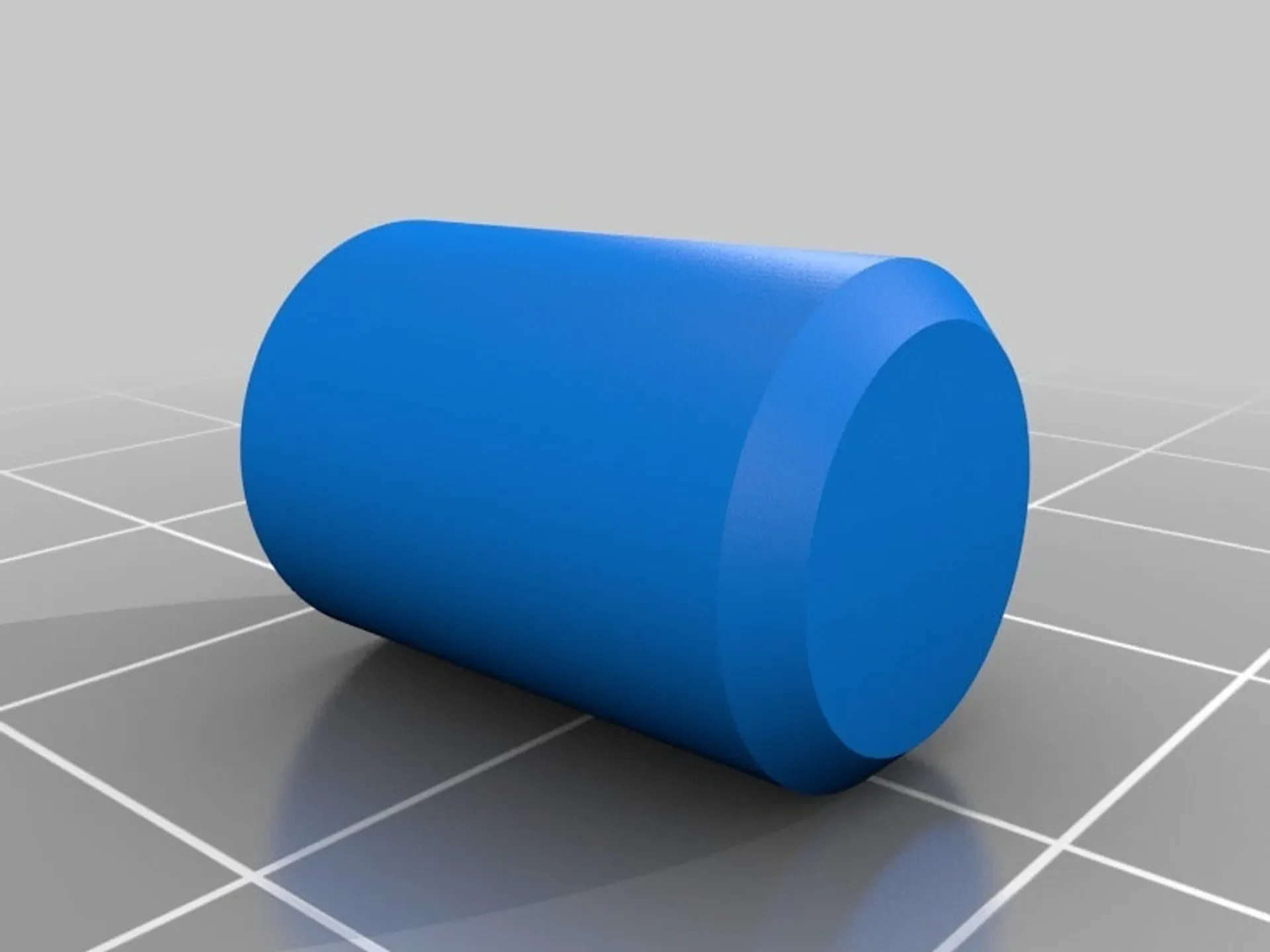

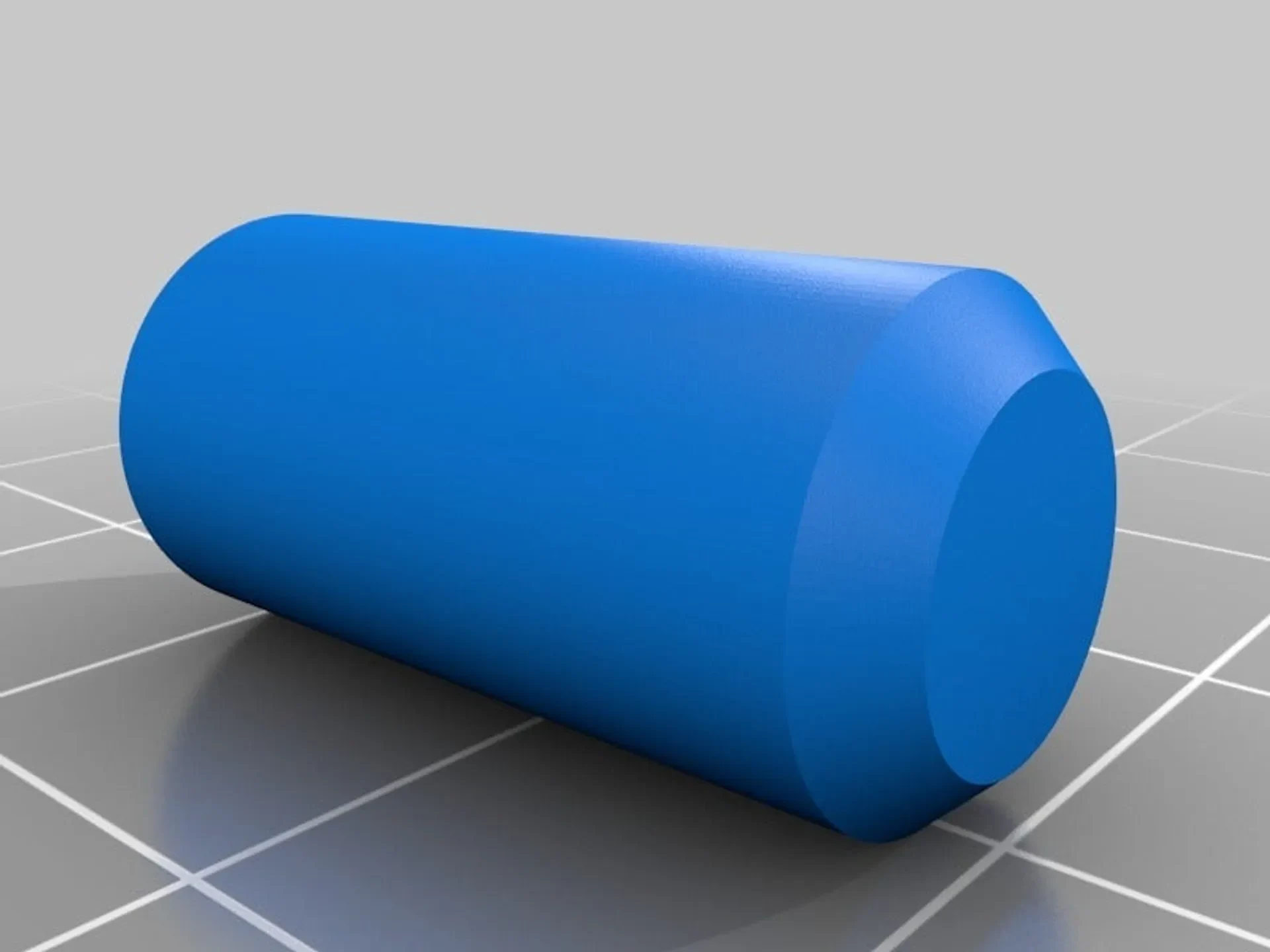

Когда колышки печатаются вертикально, выступы слоев будут создавать некоторое трение. Я рекомендую распечатать несколько колышков вертикально, а некоторые горизонтально, чтобы вы могли увидеть, как обе ориентации влияют на посадку.

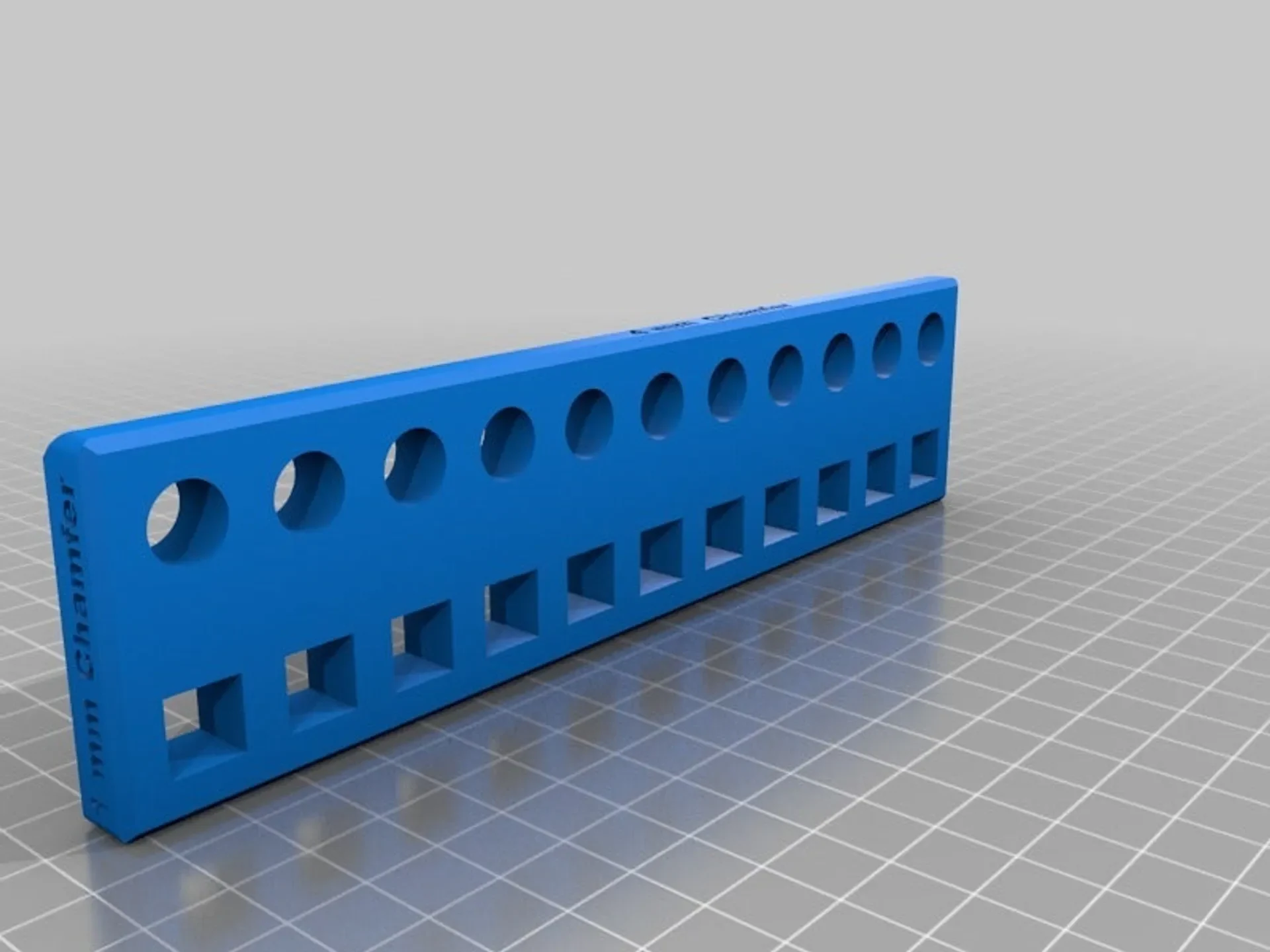

По бокам теста я добавил фаски толщиной 1, 2, 3 и 4 мм, которые могут оказаться полезными при проектировании. Фаску внизу я не отметил, но она 1,5 мм.

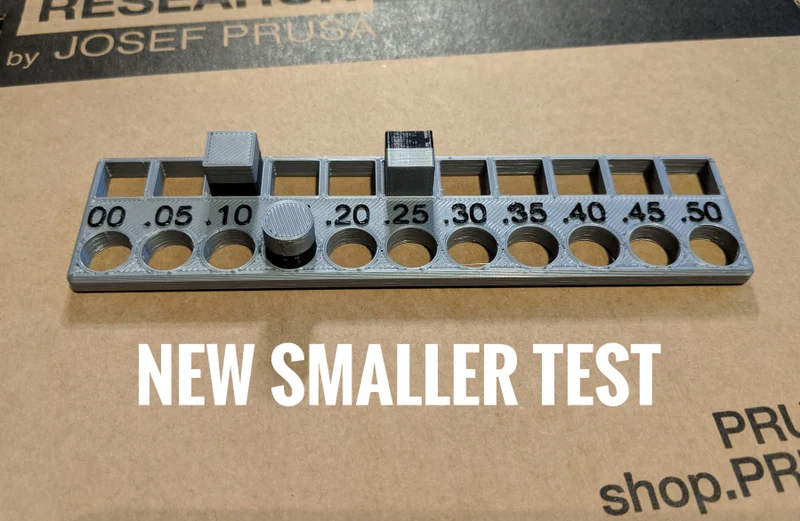

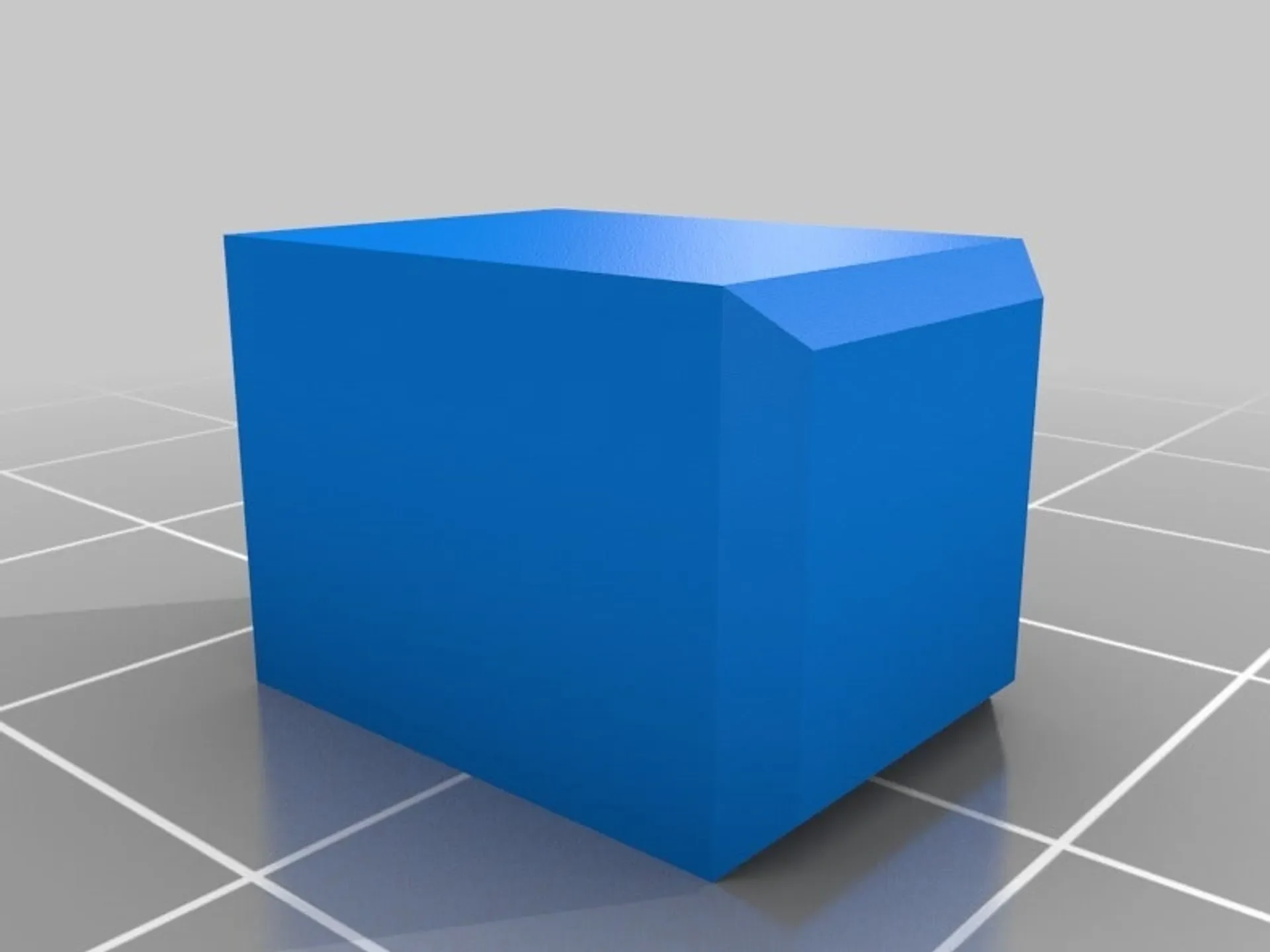

* Обновление от 10.06.19. Я пошел тестировать свой новый принтер и был удивлен тем, сколько нити накала при этом было использовано. Новая модель Small Test.stl использует меньше нити и печатает быстрее. Я избавился от различных фасок, и текст теперь приподнят, поэтому его можно распечатать другим цветом. Существуют также уменьшенные версии колышков.*
