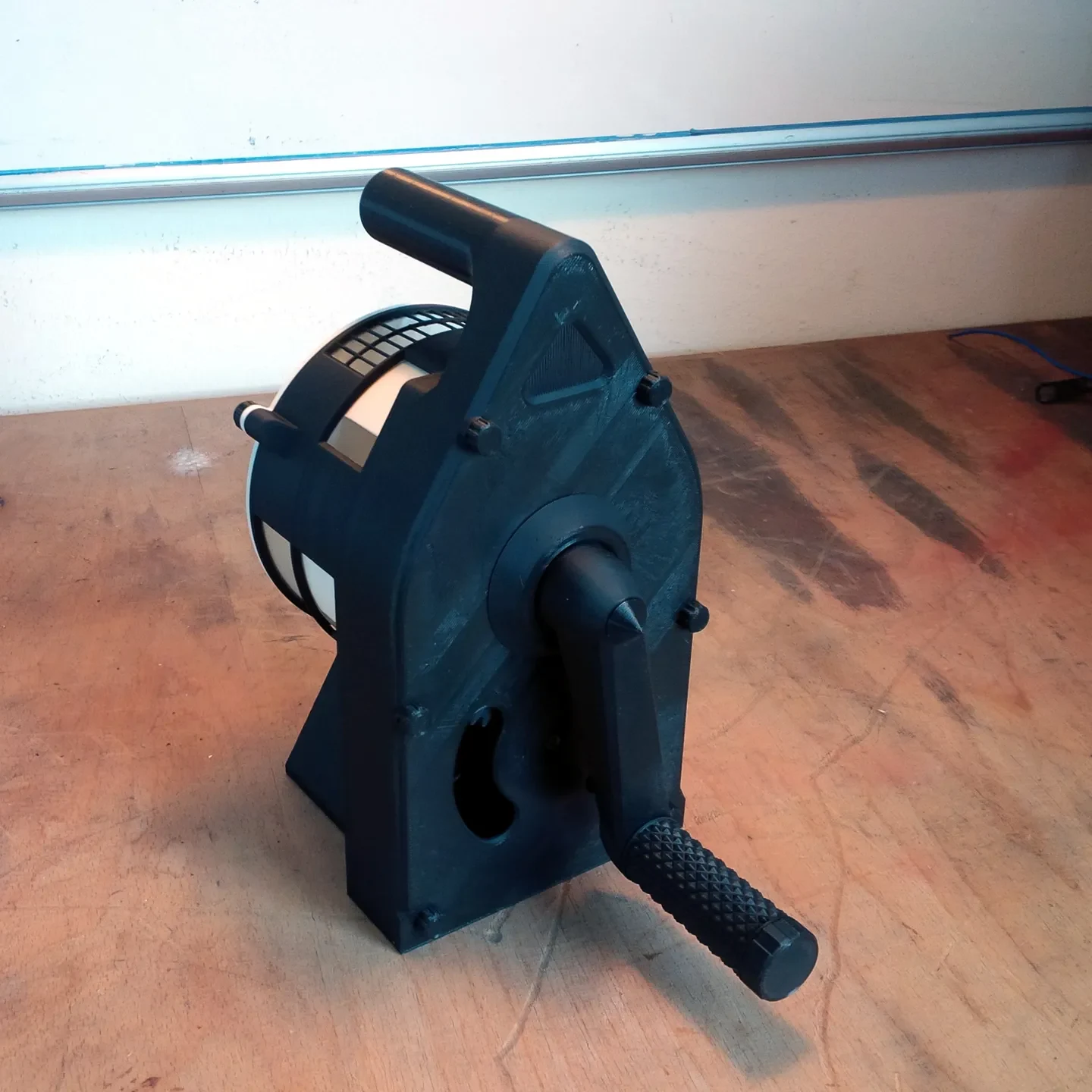

Масштаб сирены воздушного налета увеличен на 80 % от MleP...
Это ремикс на песню Siren от MlePh. https://www.thingiverse.com/thing:1568198
Он уменьшен на 80%, чтобы легко поместиться на кровати размером 200x250.

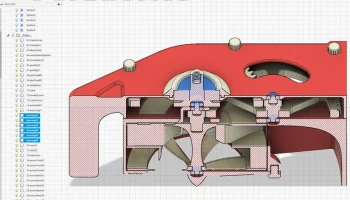

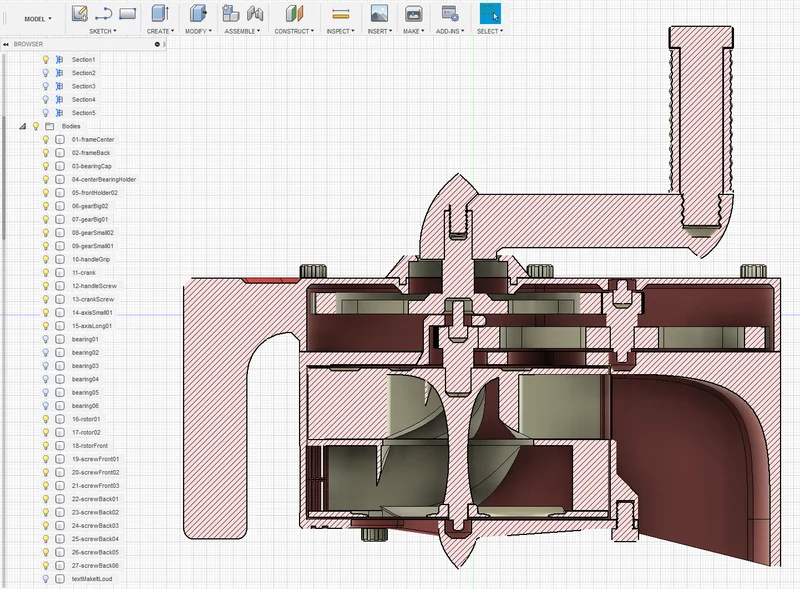

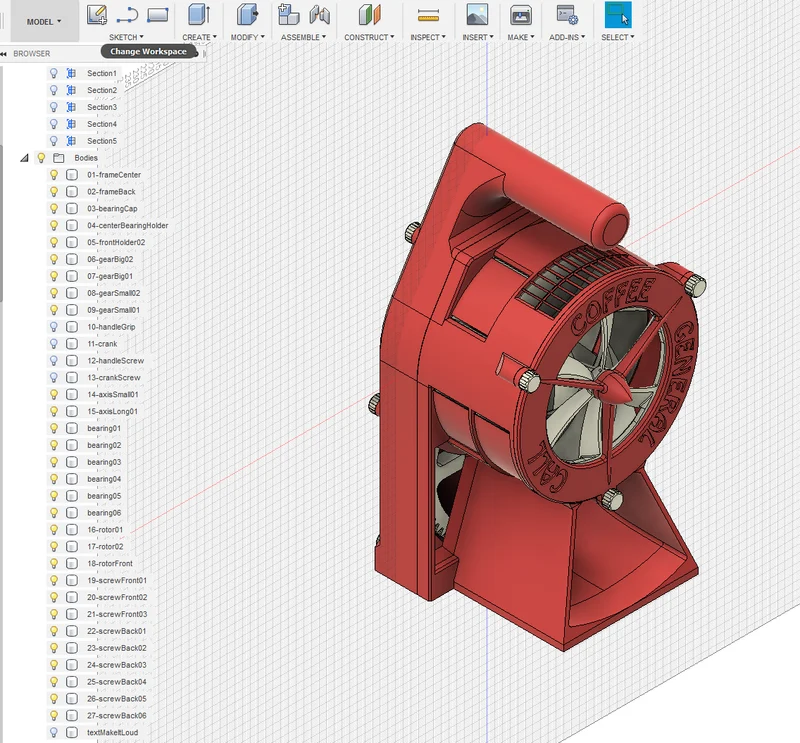

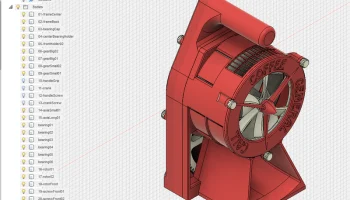

Но после настройки он становится ОЧЕНЬ громким! (например, полностью насыщать микрофон телефона на расстоянии 2 метров). «SirHaScaled v20.f3d» — это файл fusion360.
Я использовал другие шарикоподшипники (в основном потому, что они у меня были):
5x (4x10x4): MR104: https://www.123roulement.com/roulement-MR104-2RS.php
1x (12x37x12): 6301-2RS: https://www.123roulement.com/roulement-6301-2RS.php
Изменения по сравнению с оригиналом:
использовались разные подшипники, подразумевалась регулировка оси кривошипа
сделал центральную приклеенную часть немного толще
сделал некоторые части рамы немного толще для большей жесткости
скорректировали лопасти пропеллера переднего ротора, сделав их немного толще (масштабирование сделало их тоньше, чем у экструдера 0,4 мм)

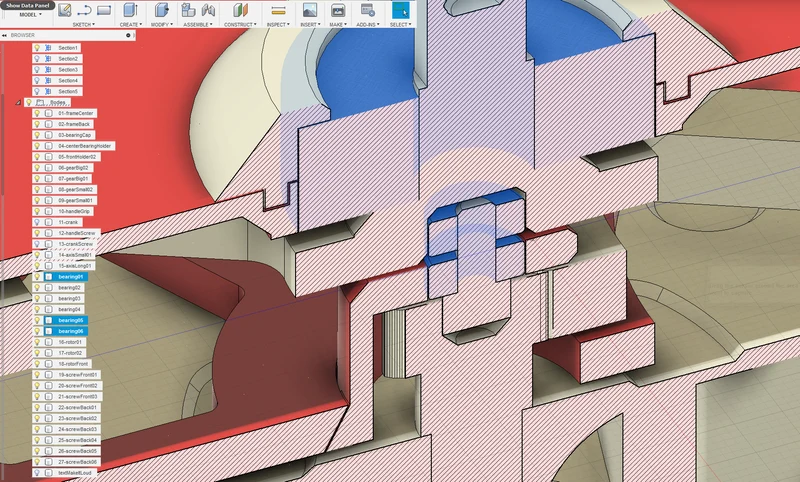

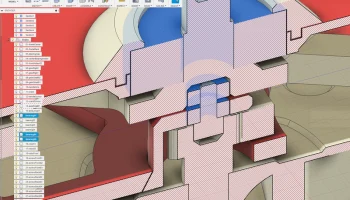

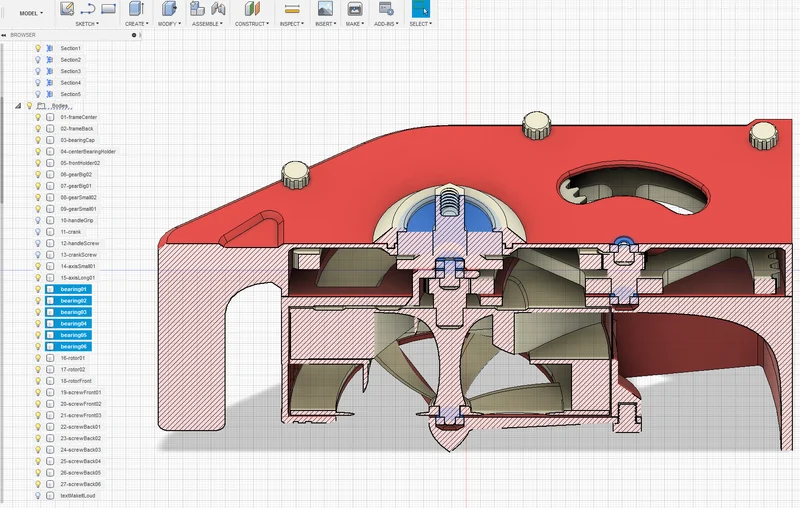

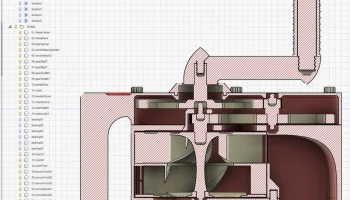

добавлен дополнительный подшипник для соединения оси кривошипа и ротора (попытайтесь добавить немного жесткости оси кривошипа, который имеет только большой подшипник и испытывает поперечную силу во время вращения кривошипа)
добавлено несколько отверстий в раме, чтобы можно было видеть движущиеся шестеренки (только эстетика)

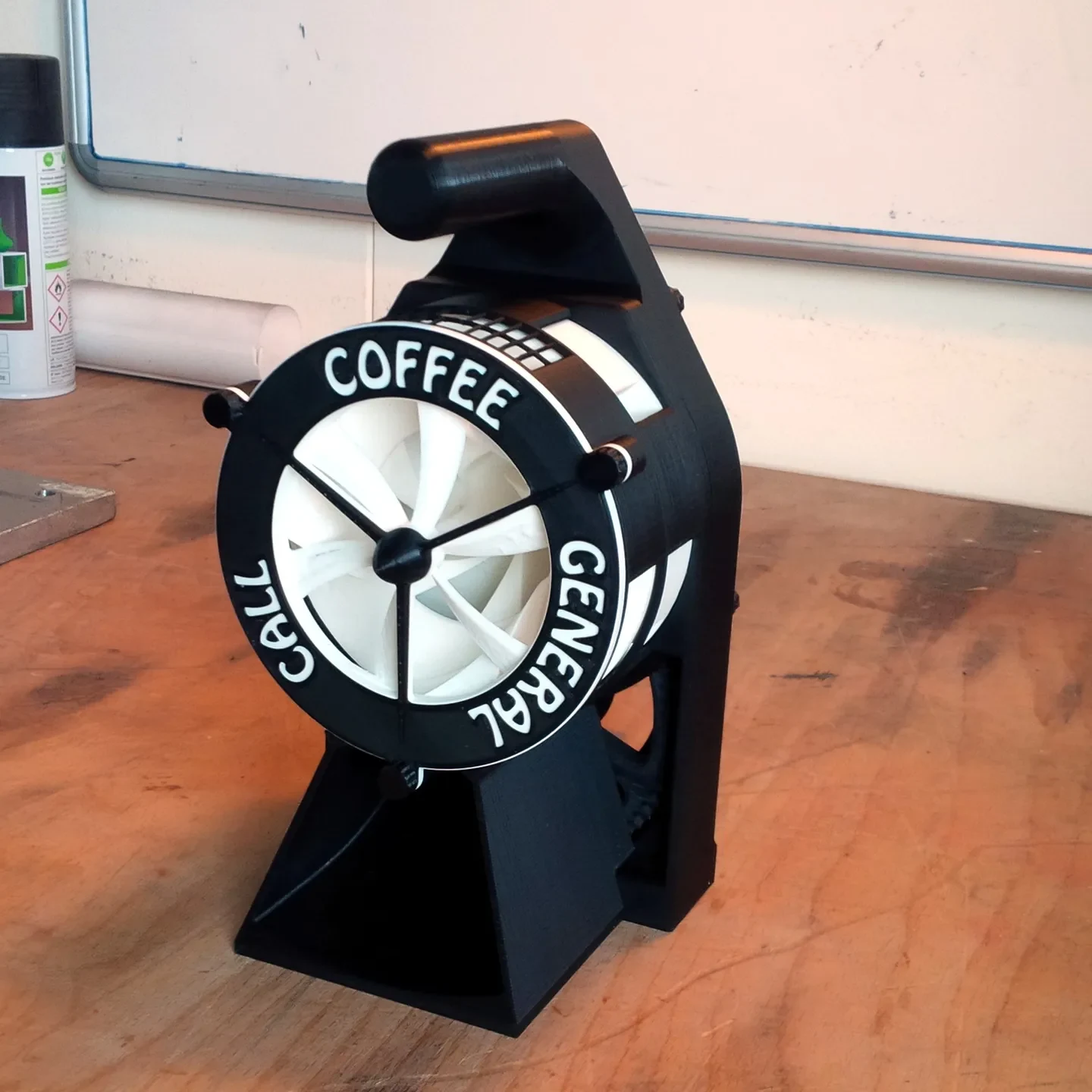

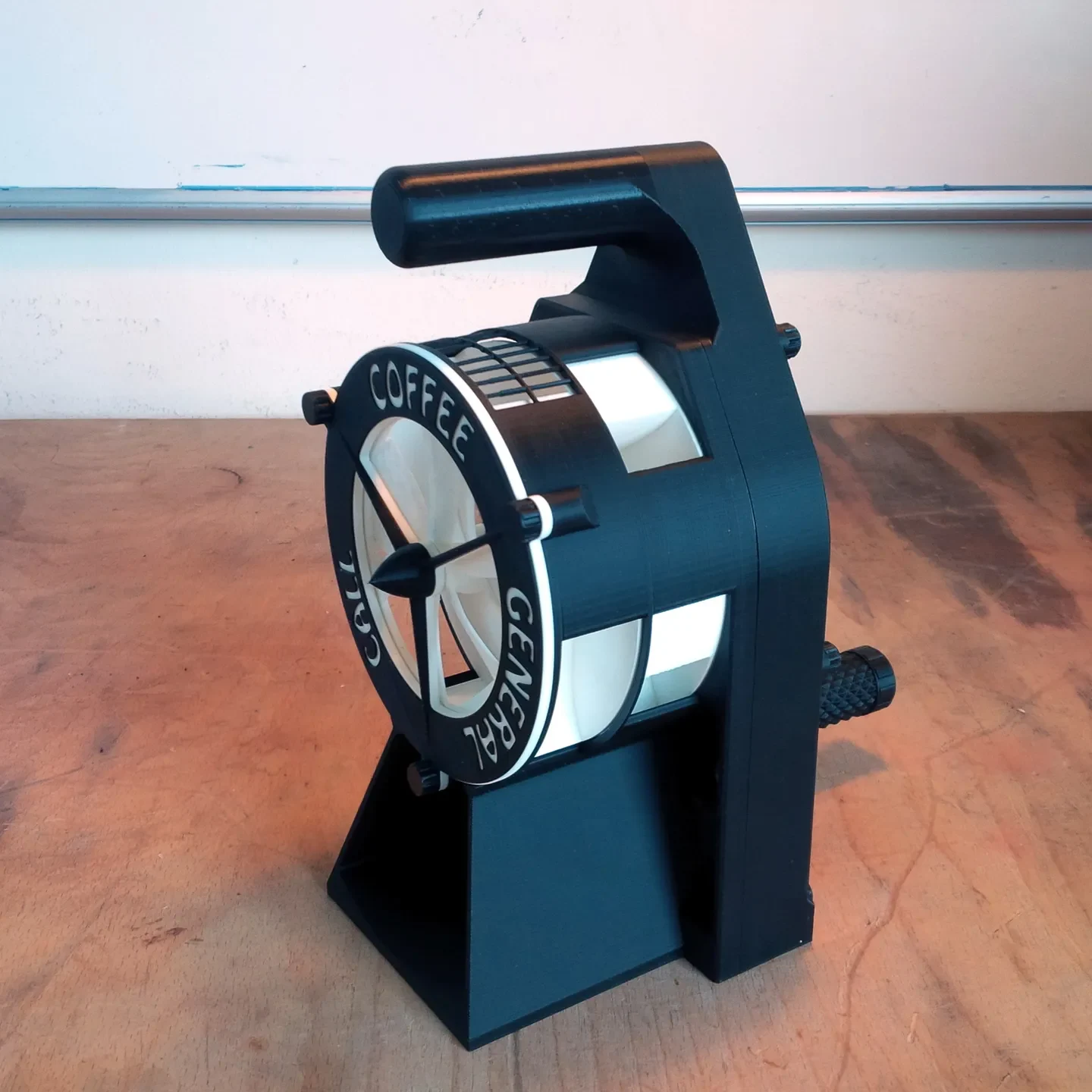

текст изменен, теперь мы созываем всех сразу на утренний перерыв на кофе на работе ;)
РЕДАКТИРОВАТЬ:

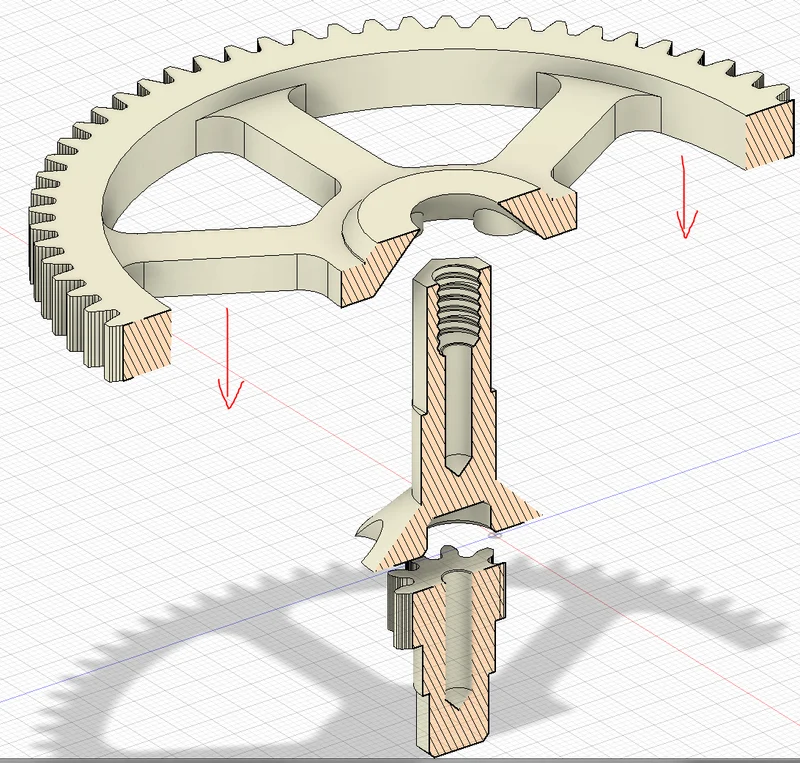

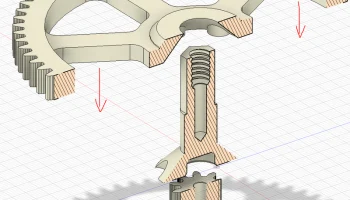

Я разделил шестерню 07 на две части, потому что в месте большого подшипника есть слабое место. Вместо этого есть два файла, начинающиеся с «07». Я заменил деталь «09» плюс «15» только на «09» и металлический стержень диаметром 4 мм (входит в маленькие подшипники).
Настройки:
Печатается толщиной слоя 0,2 мм без поддержки, за исключением переднего пропеллера (0,1 мм + поддержка).
Напечатаны с полным заполнением только маленькие шестерни и малая ось, остальные на 20%. Я использовал как минимум 3 слоя оболочки по периметру в надежде на лучшую жесткость.
Использовался PLA, но, как упоминалось в комментариях, PETG, вероятно, лучший выбор для шестерен.

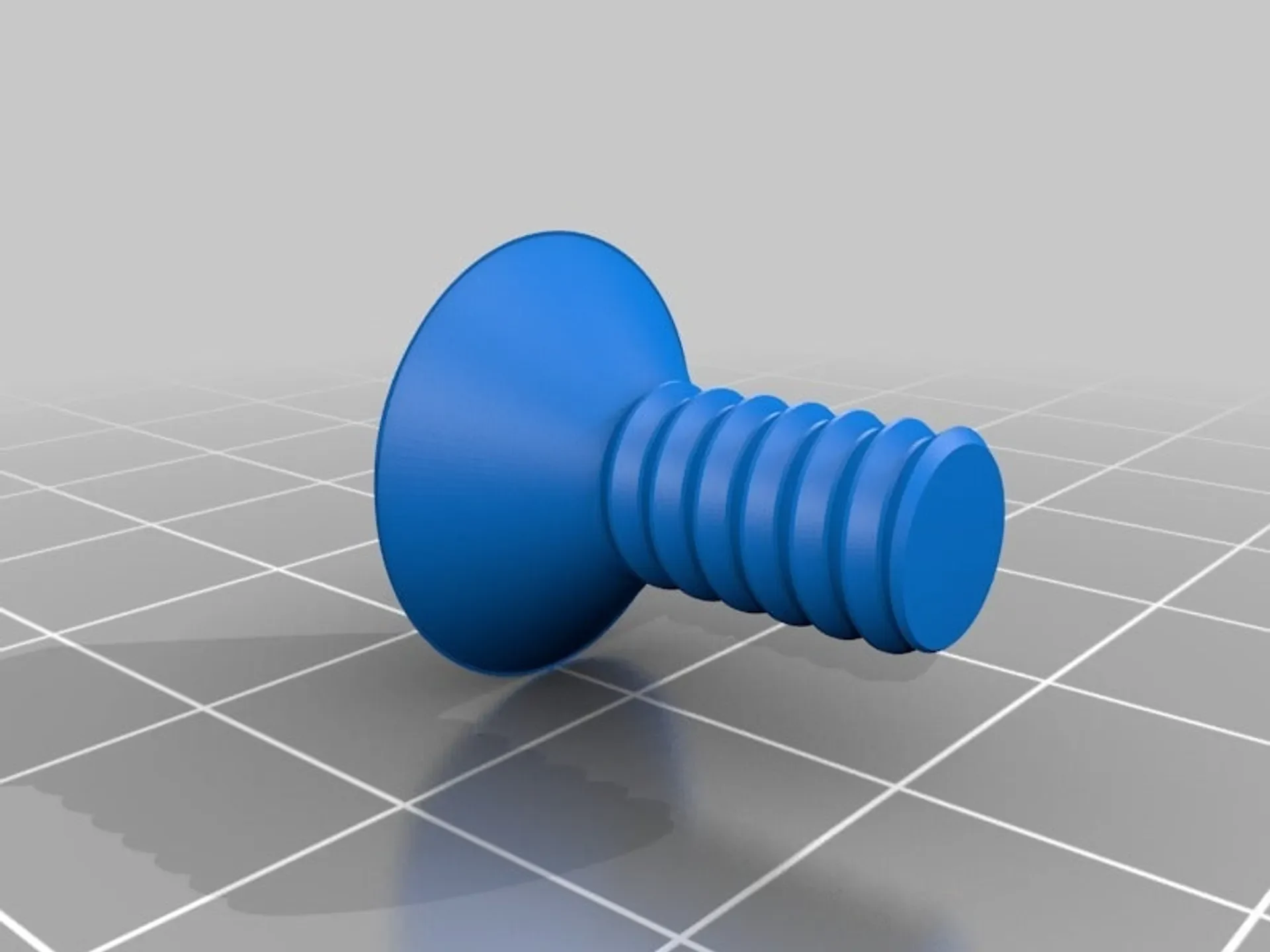

Распечатайте 3x '19-винтFront01'
Распечатайте 6x '22-screwBack01'
Измените цвет нити перед последними 3-4 слоями для детали «05-frontHolder02», чтобы увидеть текст (или заполните пробелы между буквами краской).

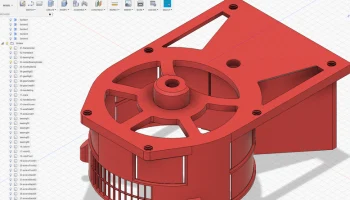

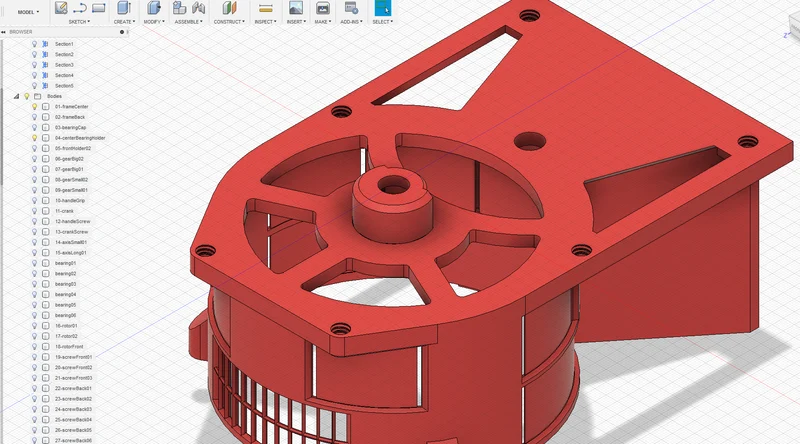

Что касается «01-frameCenter», то для того, чтобы напечатать опоры, спроектированные в модели, в Slic3r мне пришлось использовать опцию «обнаружение тонких стенок». Удалите эти 7 частей, чтобы очистить отверстия.
Склеиваем детали:
«04-centerBearingHolder» с «01-frameCenter»
«15-axisLong01» с «09-gearSmall01» с «17-rotor02» с «16-rotor01» с «18-rotorFront»
«08-gearSmall02» с «14-axisSmall01» с «06-gearBig02»
«02-frameBack» с «03-bearingCap»
/!\ Не забудьте после сборки и склейки немного отшлифовать внутреннюю часть «01-frameCenter», где вращается ротор, и внешнюю сторо��у самого большого ротора. Там достаточно игры, но она также уменьшилась. У меня были некоторые недочеты (слоновья лапа), а на высокой скорости мелкие фрикции буквально спаивают раму и ротор (!). Отшлифуйте все оси, которые будут вставлены в подшипники, они должны сидеть плотно, но без чрезмерного усилия.
Распечатать инструкции
Категория: Настройки печати Office
Производитель принтера: Prusa
Принтер: i3 МК3
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,2 мм
Заполнение: 100 и 20%
Нить: prusa PLA или PLA+PETG.
