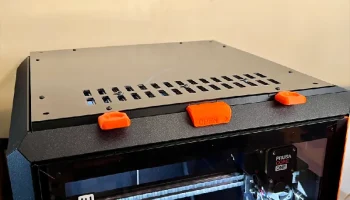

Магнитная верхняя крышка Prusa Core One со встроенной руч...

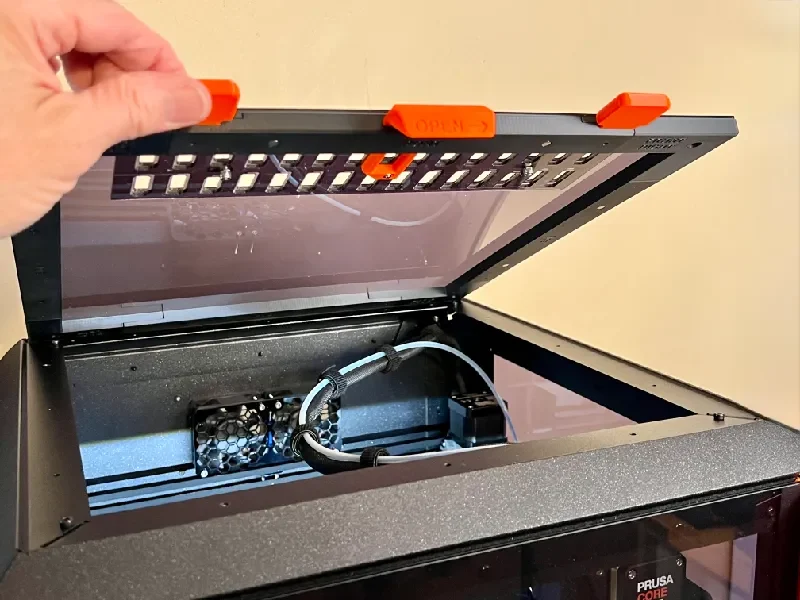

Как только прибыл мой Core One, стало ясно, что самый простой способ выполнить многие задачи по техническому обслуживанию — это снять верхнюю панель, но снимать и заменять пластиковые заклепки — это обременительно. Решение, использованное в этой модели, заключается в создании магнитно прикрепленной рамы для верхней панели, которую легко снять, а сила магнита достаточна, чтобы удерживать ее на месте.

На передней части рамы имеются 2 выступа для пальцев для подъема верха. Сдвижная ручка верхнего вентиляционного отверстия была запоздалой мыслью; в папке «Дополнительно» есть простая передняя часть (без ползунка), если вам нужны только язычки для пальцев.

Если рама будет использоваться на Core One+, потребуется следующий слайд, чтобы обеспечить автоматическое позиционирование вентиляционных отверстий. Это полная замена направляющей, входящей в комплект этой модели. Выдвижную ручку Core One+ можно найти здесь: Выдвижная решетка и ручка с магнитной верхней крышкой Prusa Core One+.

Обновление 29 марта 2025 г.: по запросу добавлена ​​модель в формате STEP на случай, если кто-то захочет изменить ее для магнитов других размеров.

Обновление от 18 января 2026 г.: добавлена ​​ссылка на скользящую ручку для этой рамы, чтобы ее можно было использовать на Core One+ с автоматической вентиляцией.

Особенности дизайна:

Никаких опор не требуется

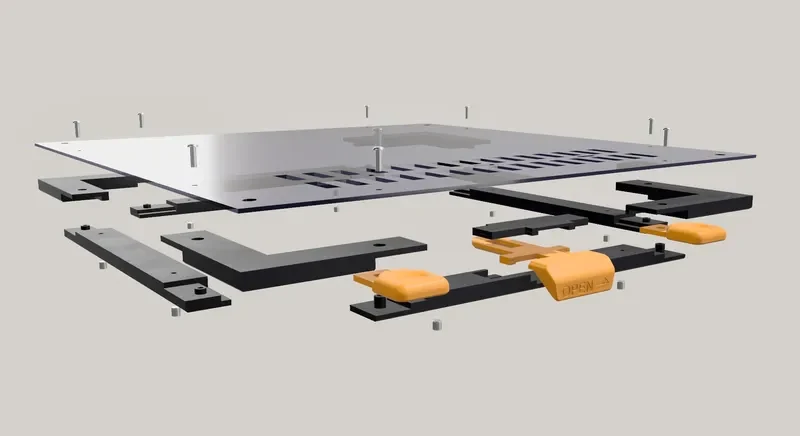

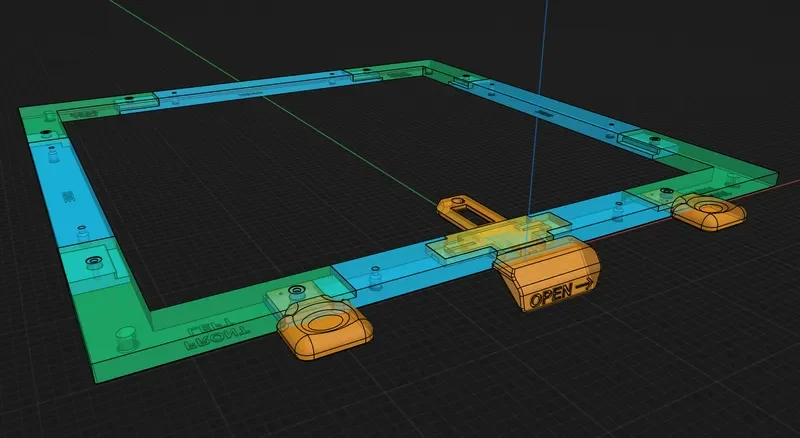

8 основных частей рамы (4 угловых и 4 прямых) промаркированы на нижней поверхности и снабжены шпонками, позволяющими собрать их только в одном направлении.

2 выступа для пальцев для облегчения снятия верхней панели.

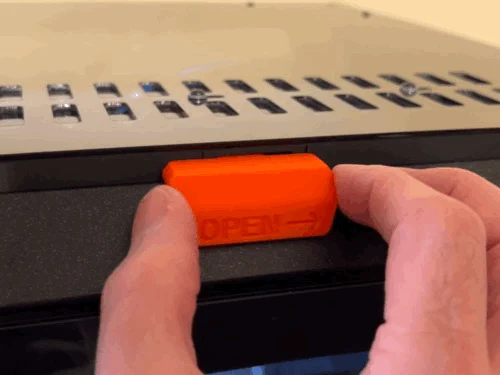

Встроенная скользящая ручка для открытия и закрытия верхнего вентиляционного отверстия.

Магниты можно легко снять, вытолкнув их шестигранным ключом на 2,5 мм.

Отверстия для винтов рассчитаны на саморезы с помощью крепежных винтов M3x10 мм.

Требуемые детали:

8 винтов M3x10 мм с полукруглой головкой или с головкой под торцевой ключ. Я использовал эти винты с Amazon: uxcell-M3x10mm-Socket-Button-Screws.

Круглые магниты 8 х 5х5 мм. Я использовал эти магниты с Amazon: Магниты на холодильник размером 5x5 мм.

Печатные части:

4 угловых элемента (передний левый, передний правый, задний левый и задний правый)

Задняя часть

Передняя часть

Боковые части (требуется 2)

Пальцевые выступы (требуется 2)

Вентиляционная горка

Сдвижная крышка

Печать Примечания:

Печать высотой слоя 0,2 мм, структурная, заполнение 15%.

Ни одна из частей не требует опор.

PETG будет работать нормально, так как ни одна из деталей не находится под напряжением и не должна коробиться даже при температуре в камере 55С.

НЕ ИСПОЛЬЗУЙТЕ предоставленный файл .bgcode (всегда нарезайте собственные файлы для вашего конкретного принтера, нити накаливания, среды и т. д.). Файлы были включены только для справки о приблизительном времени печати.

Инструкция по сборке (см. фотографии):

При сборке рамы не затягивайте винты полностью. Оставьте зазор 0,5 мм под головками винтов, чтобы обеспечить некоторое перемещение для выравнивания детали, затем, после того как все 8 винтов будут вставлены, полностью затяните винты.

Обратите внимание, что допуски для двух выступов и сдвижной крышки намеренно занижены.

Убедитесь, что угловые детали находятся на своих местах. Угловые детали имеют отверстия на нижней поверхности для центрирования рамы на 4 головках винтов, которые скрепляют корпус Core One, и эти винты не центрированы по диагонали.

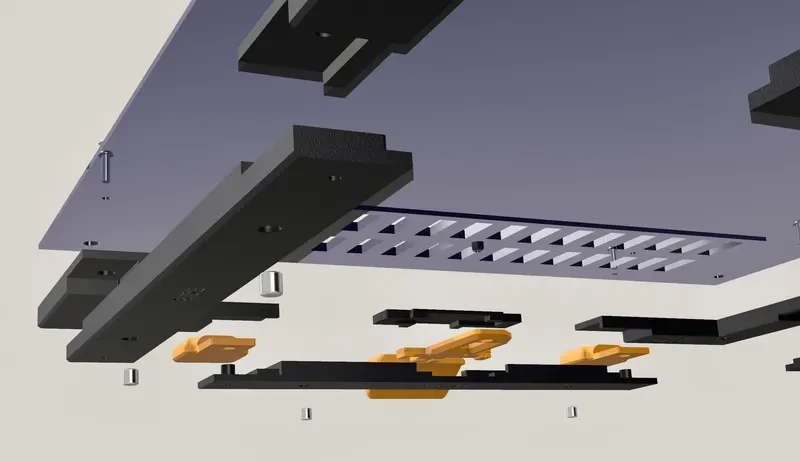

Шаг 1: Вставьте магниты. Вдавите по 2 магнита в нижнюю поверхность каждой прямой части рамы (передней, задней и 2 боковых частей); клей не требуется. Самый простой способ вставить магниты — прикрепить магнит к плоской поверхности корпуса принтера, совместить отверстие для магнита в нижней части печатной детали и прижать деталь к раме принтера до тех пор, пока магнит не окажется заподлицо; Также можно использовать плоскогубцы.

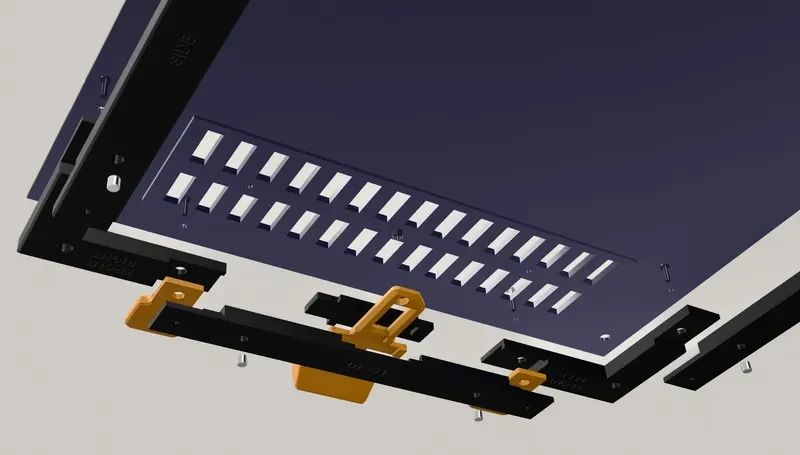

Шаг 2. Соберите вентиляционную заслонку. Если вы используете простую переднюю часть (без вентиляционной заслонки), пропустите этот шаг и перейдите к шагу 3. Вставьте заслонку в переднюю часть, как показано на рисунке. Поместите крышку сверху и нажмите на концы крышки до щелчка. Несколько раз поверните направляющую, чтобы убедиться, что она собрана правильно и движется плавно. Если в будущем вам понадобится снять крышку, слегка приподнимите ее в центре; это снизит напряжение на
