Тележка для инструментов Elegoo Centauri Carbon.........
Мне нужен был простой и быстрый в печати ящик для инструментов, в котором можно было бы хранить все входящие в комплект инструменты для принтера Centauri Carbon. Плюс пара фрез. Инструменты организованы так, что наиболее часто используемые инструменты расположены спереди.
Держатель лезвия скребка предназначен для работы с ручкой скребка, которая поставляется на USB от Elegoo.
Мне нужен был контейнер, который крепился бы сбоку к пр��нтеру, и можно было бы выбрать, на какой стороне его разместить. Если вы распечатали надстройку для удержания стеклянной крышки слева от принтера, то распечатайте версию этой модели, предназначенную для правой стороны.

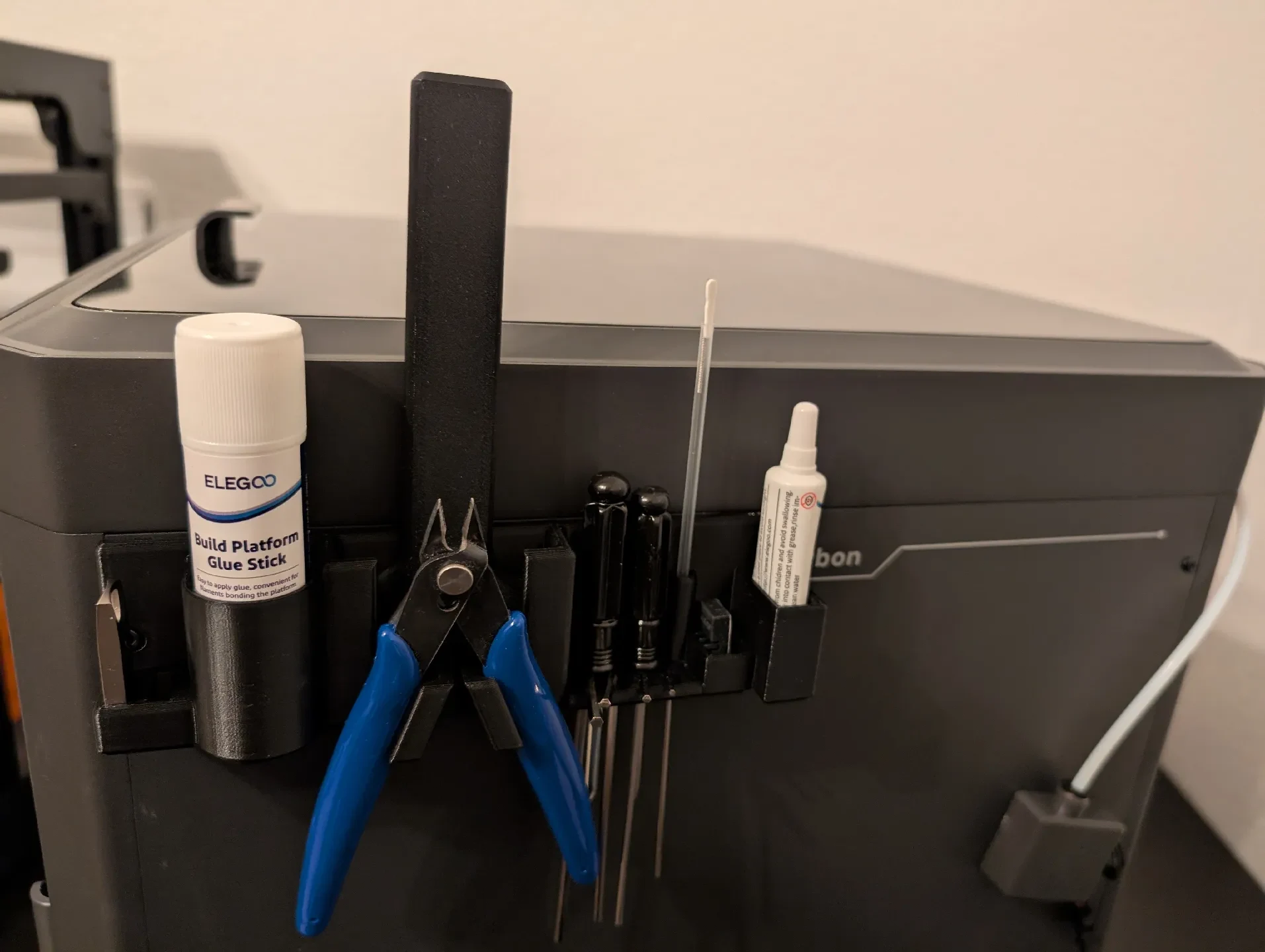

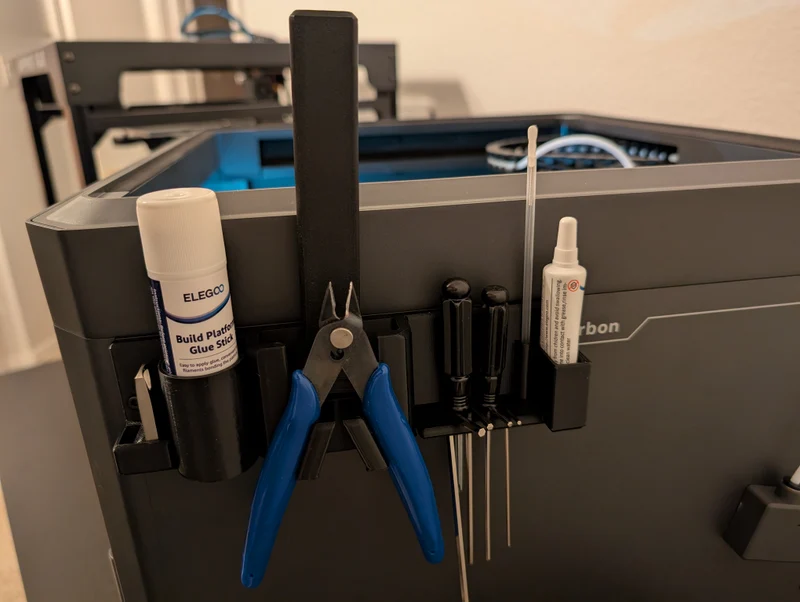

Тележка прикрепится к верхнему переднему углу боковой панели, используя имеющиеся отверстия для винтов.
Вам понадобятся два (2) запасных винта M3, поскольку оригинальные винты недостаточно длинные.
Новые винты должны быть на 3 мм длиннее, чтобы обеспечить толщину пластика.
Модель предназначена для печати без поддержки.
Обновлено до версии 2

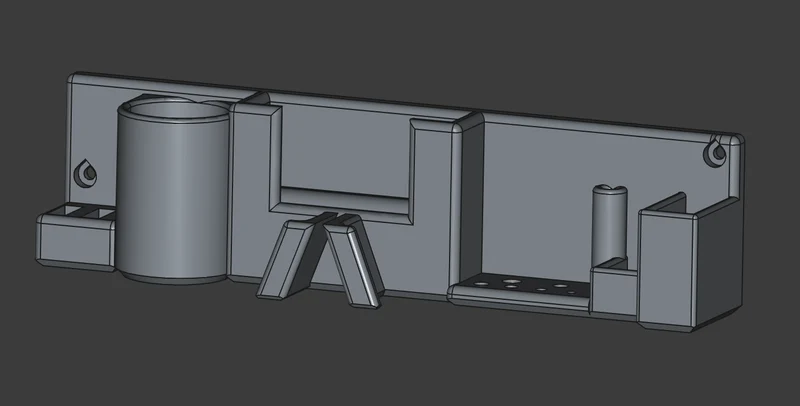

Чтобы отметить открытый исходный код, я решил воссоздать модель в FreeCAD 1.0.
При этом я также добавил дополнительное маленькое отделение для хранения прилагаемой запасной силиконовой накладки для стеклоочистителей, предоставленной Elegoo.
Я не проверял, но редизайн должен иметь те же размеры, чтобы ремикс от MagicShrimp все еще работал.
Модель Fusion снята с производства и удалена из раздела загрузок, замененная бесплатной моделью FreeCAD с открытым исходным кодом.
Обновлено до версии 3

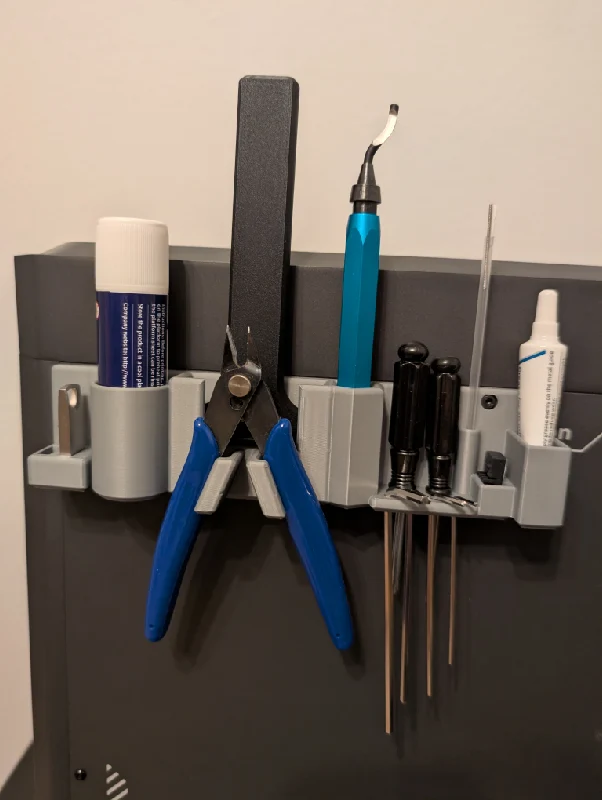

Я отказался включить место для инструмента для снятия заусенцев, потому что, похоже, эти инструменты не имеют стандартного размера. Но недавно я потерял свой инструмент и решил обновить модель, чтобы она соответствовала полученному инструменту. Так что, если у кого-то еще есть такой же инструмент, как у меня, вот вам.
Есть еще левая и правая версии, поэтому вы можете установить их с любой стороны принтера.
На этот раз я экспортировал файлы как файлы STEP, а не файлы 3mf, поскольку большинство слайсеров изначально читают файлы шагов.
Я также воспользовался возможностью упростить модель FreeCad. Модель теперь стала чище и проще в обслуживании/адаптировании.
