Рамка радиоприемника Volvo 940 2 DIN для магнитолы 7018B

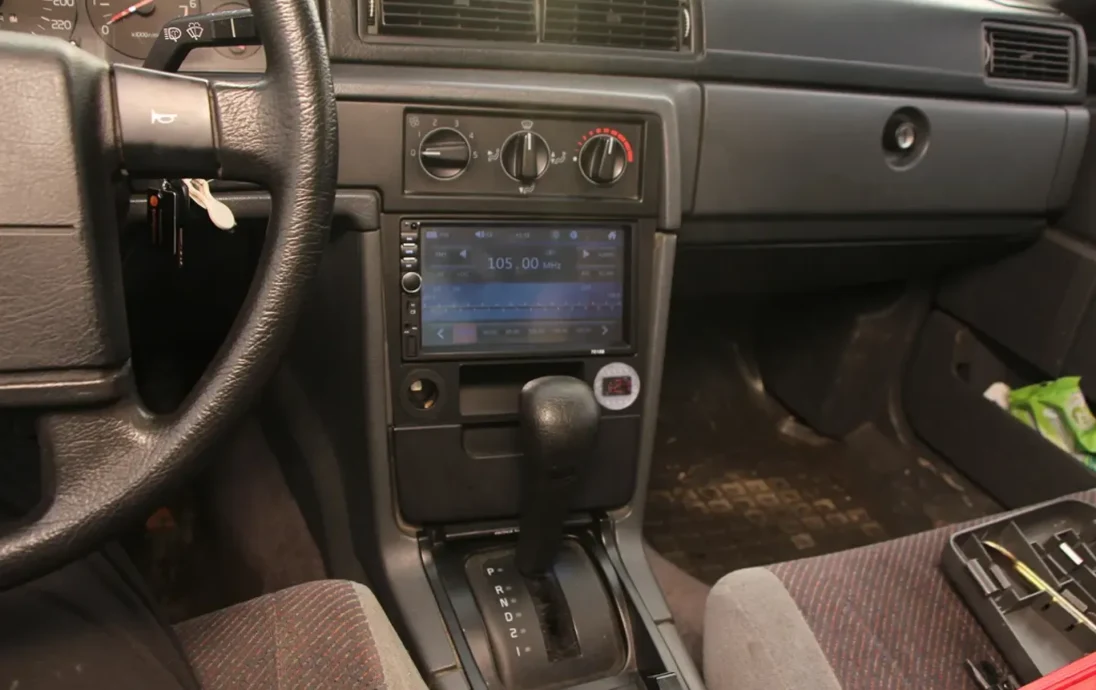

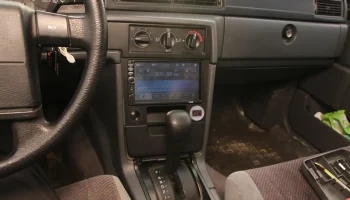

Я хотел новую стереосистему с Bluetooth и камерой заднего вида для своего старого Volvo 940 и нашел очень дешевую 2-DIN из Китая, известную только как 7018B.

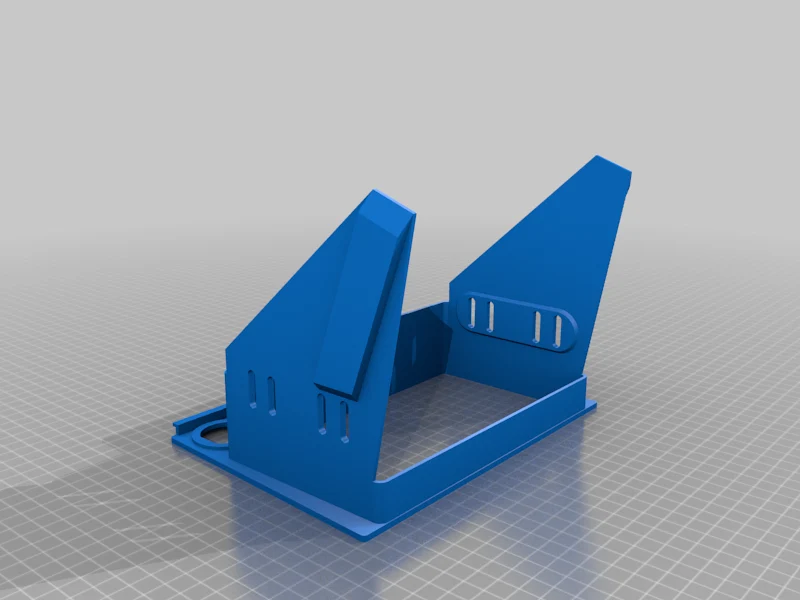

В нем не используется металлическая рама, радио помещается в раму, а затем все это монтируется в машину. Винты не использовались, но они имеют тенденцию выгибаться на нижнем конце, но, возможно, я скоро это исправлю.

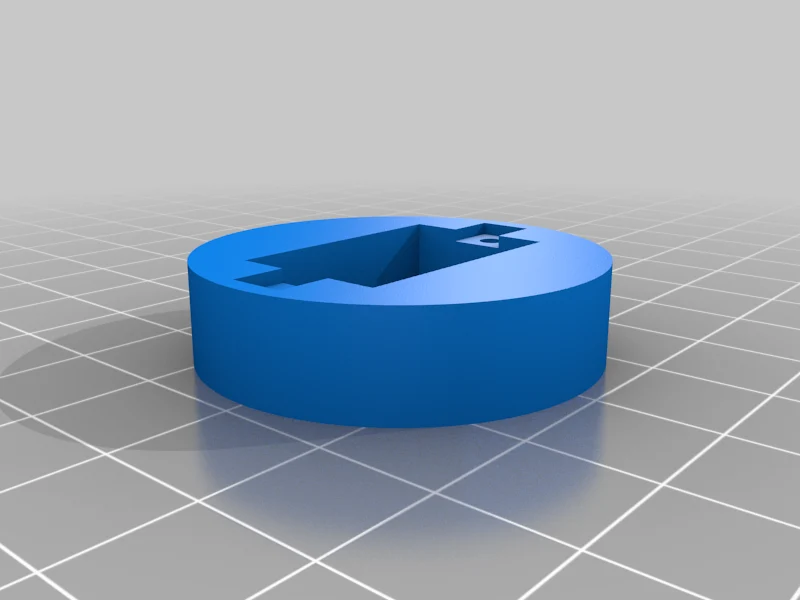

Изменить: добавлен замок, который надевается на розетку постоянного тока за панелью. Поверните его за панель и затяните гайку на розетке постоянного тока, чтобы зафиксировать все вместе.

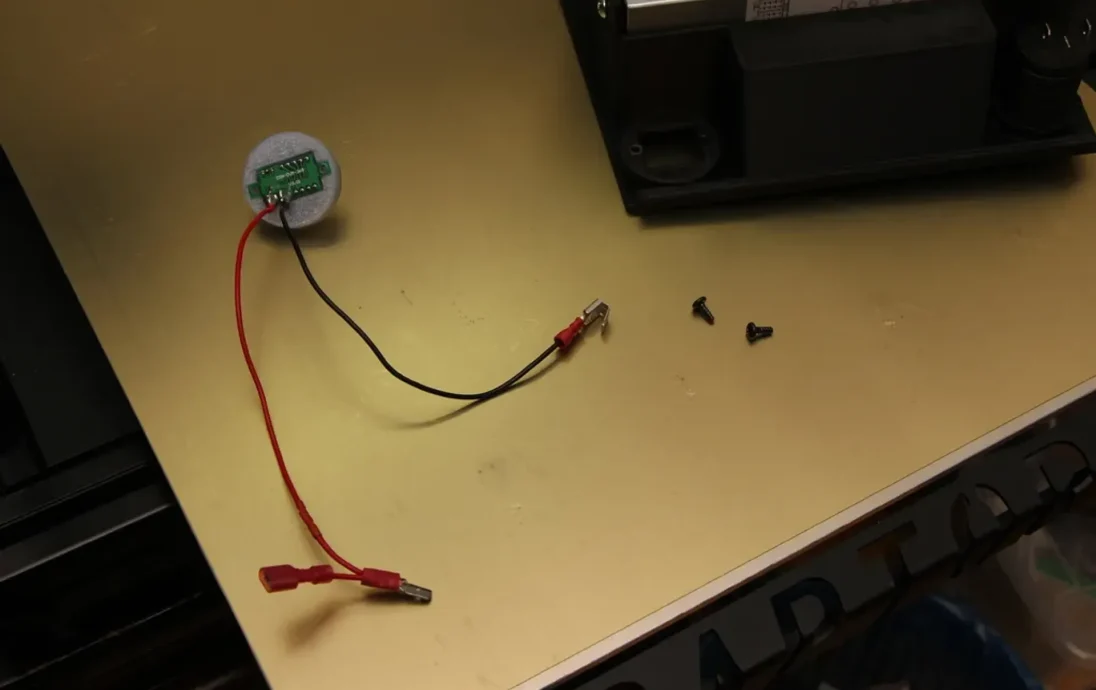

Вольтметр представляет собой небольшой модуль, точно такой же уже не найти, но на eBay есть очень похожие модели, надеюсь, они работают. Если вы используете тонкие провода, обязательно добавьте линейный предохранитель на +, чтобы провода не загорелись в случае короткого замыкания, или просто припаяйте более толстый провод.

Обновление 2021 г.: я загрузил модель с двумя отверстиями для розеток или совместимых модулей, таких как зарядные устройства для телефонов или вольтметры.

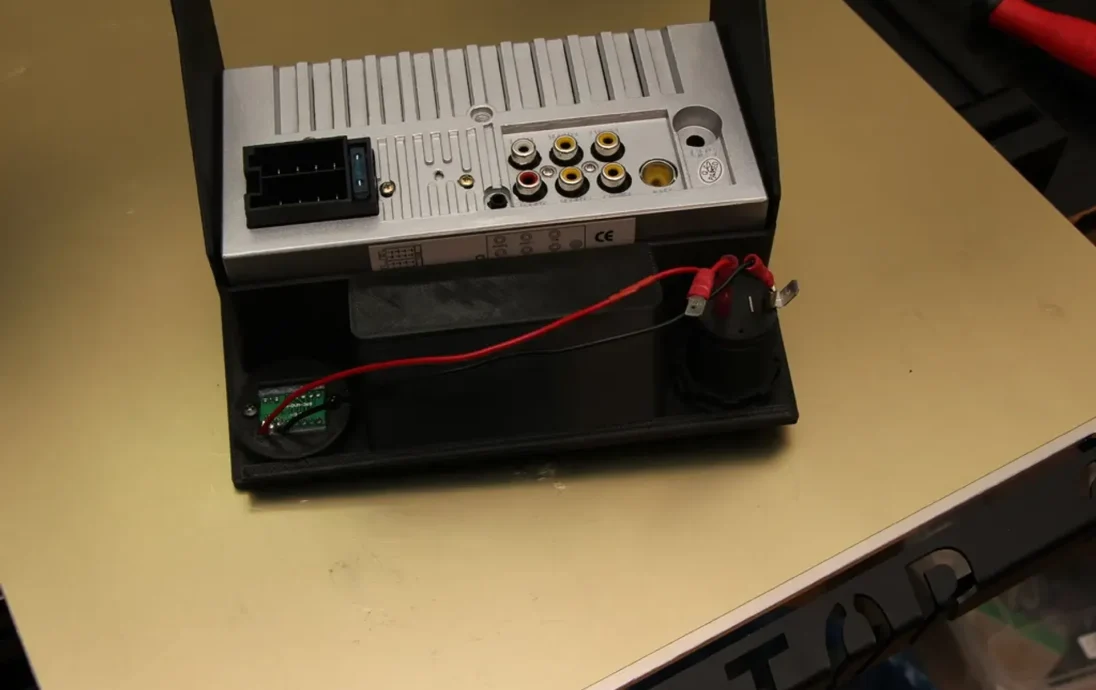

Розетка постоянного тока из местного магазина, но я видел на eBay некоторые, выглядящие точно так же. На крышке было написано «MARINE 12V» и надпись «LOCK POINT» на внешней стороне вилки.

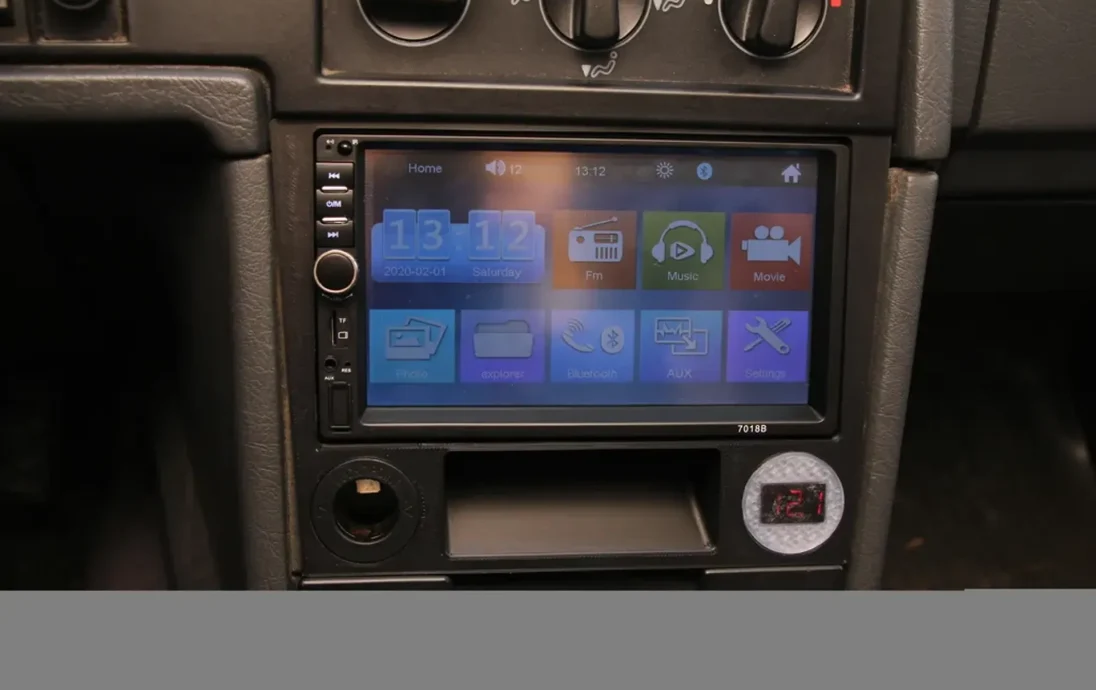

Название стереосистемы — 7018B, и это действительно дешевая модель 2 DIN. Если вы хотите использовать другую стереосистему, убедитесь, что она имеет правильные м��нтажные отверстия и действительно подходит к раме (см. ссылку на CAD ниже).

Создано с помощью OnShape: https://cad.onshape.com/documents/9fa29f8e3b761c18b8d866c6/w/b9bebdb79349f763eac27e10/e/d7ce5405a8b101db1755ed24

Настройки печати

Плоты:

Нет

Поддерживает:

Да

Примечания:

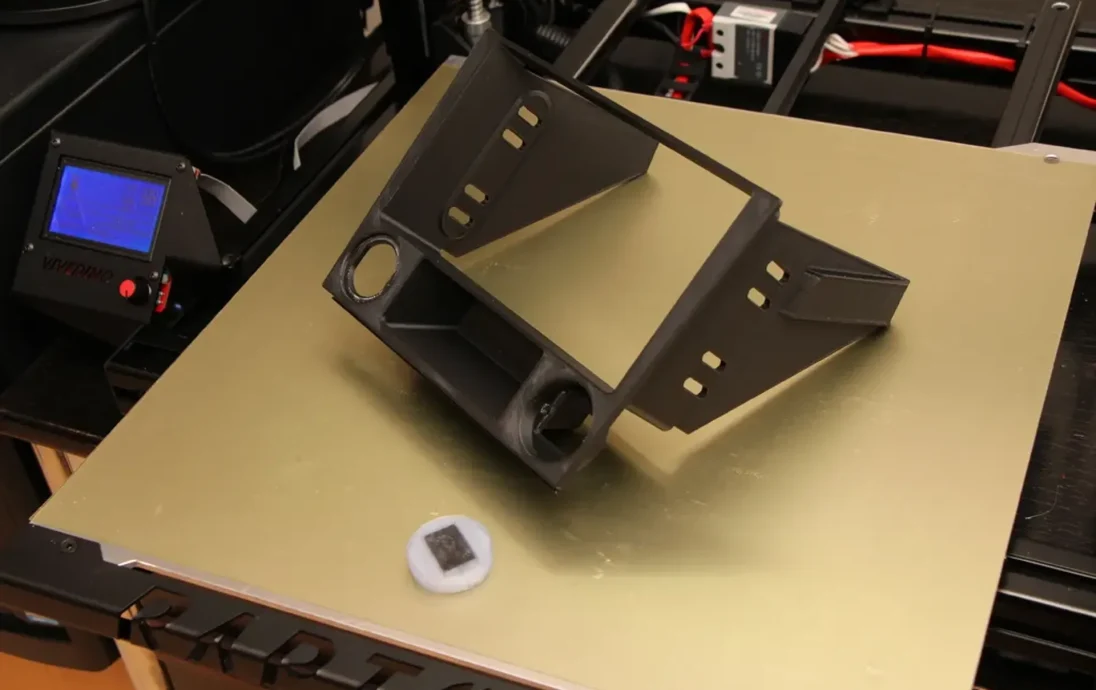

Печать лицевой стороной вниз для гладкого вида.

Используйте нить накаливания, способную выдержать нагрев автомобиля, в котором вы живете.
