"Красный Дуб" Бумеранг

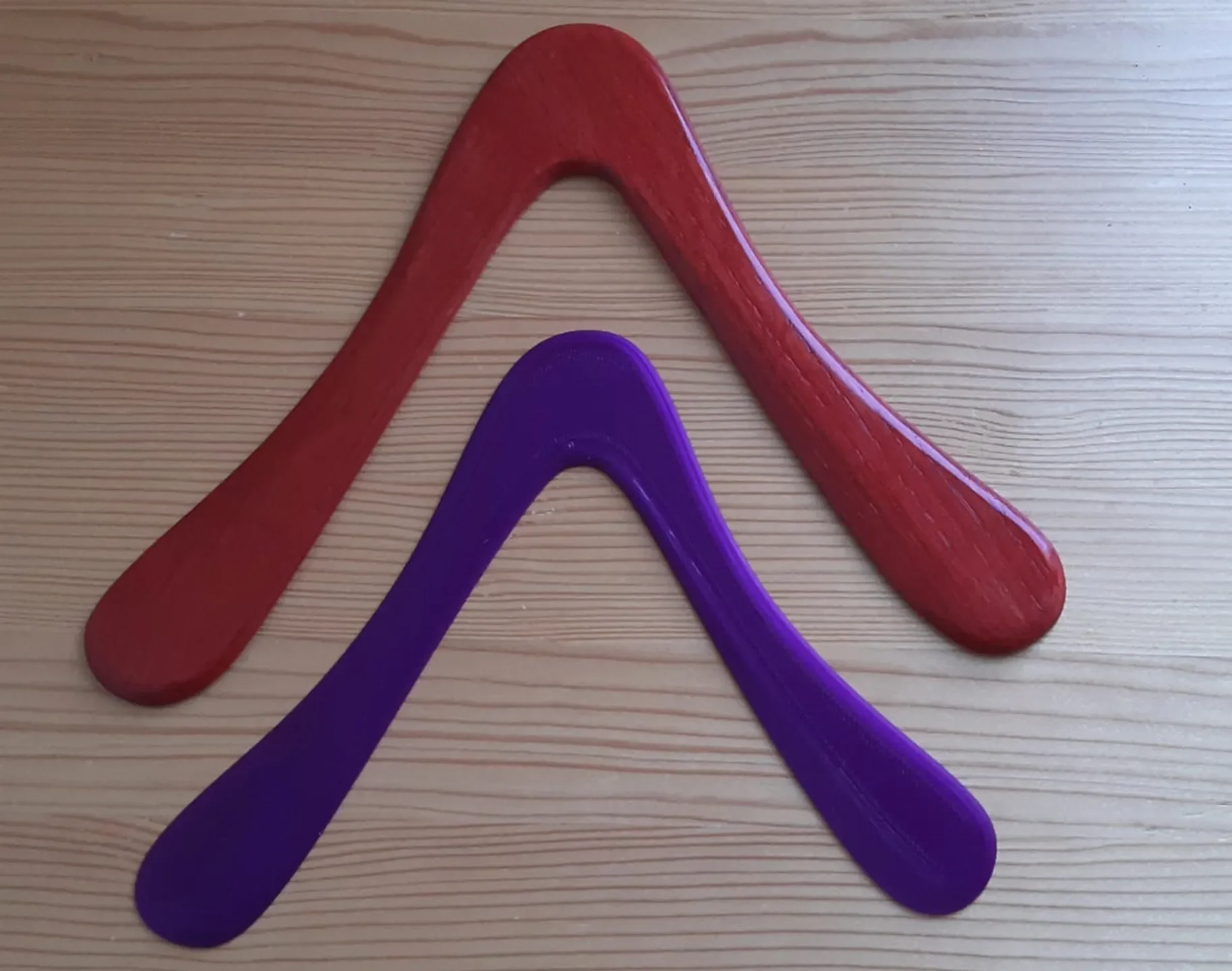

Этот дизайн бумеранга мгновенно стал фаворитом. Я смоделировал его по образцу деревянного бумеранга, который я сделал некоторое время назад, который сделан из распиленного на четверть дуба и окрашен в красный цвет, отсюда и название.

Требуется хороший сильный бросок, а затем он сделает хороший средний диапазон (около 40 для 85-процентного отпечатка, который я сделал) с отличным зависанием и легкой ловлей в конце.

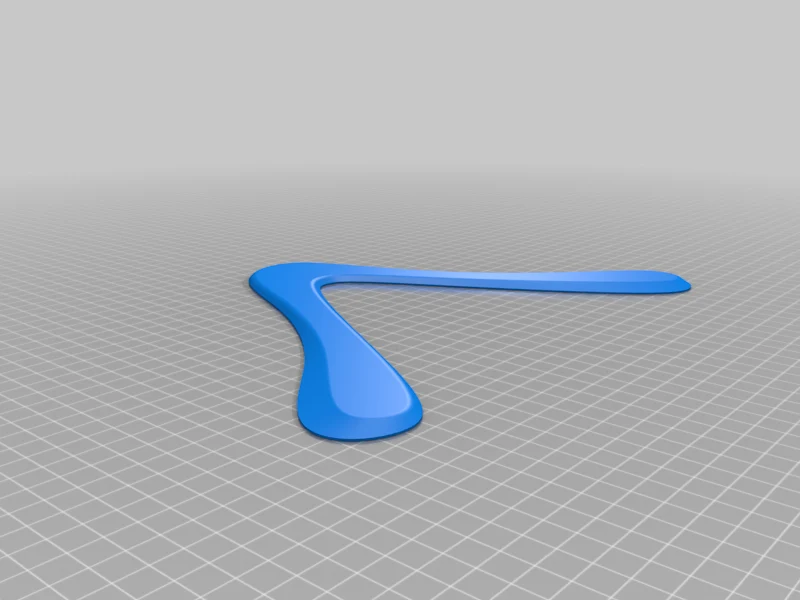

Модель в STL может быть немного толстой для оптимальн��й производительности. Я решил масштабировать бумеранг до 85% по осям X и Y, но только до 80% по Z в слайсере, чтобы немного его уменьшить.

РЕДАКТИРОВАТЬ: я добавил видео, демонстрирующее этот дизайн бумеранга: https://www.youtube.com/watch?v=t\_kwJoYnxjU.

Как я это разработал

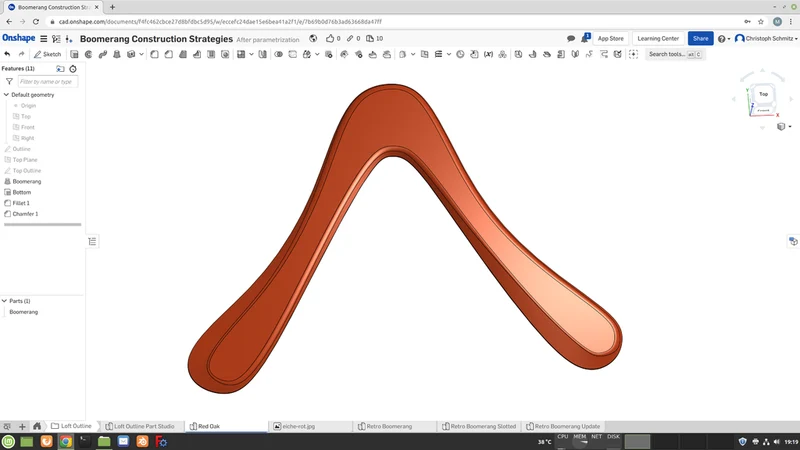

Вы найдете модель в Onshape.

Спроектировать это было довольно просто. Я принес эталонное изображение деревянного бумеранга и обвел его контур сплайнами. На второй плоскости, смещенной по толщине бумеранга, я обрисовал форму внутренних частей крыльев верхней плоскости бумеранга. Соедините их чердаком и добавьте скругления сверху и фаски снизу.

Распечатать инструкции

Бренд принтера: Creality
Принтер: CR10S ПРО
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,24
Заполнение: 30%

Нить: 3dk Berlin PLA Crystal Violet
Примечания:

Напечатано с соплом 0,6 мм, которое отлично подходит для бумерангов, поскольку они не требуют большого количества деталей, а сопло 0,6 мм проталкивает примерно вдвое больше нити, чем сопло 0,4 мм.

Пост-печать

Убедитесь, что бумеранг плоский. Когда я отрываю отпечатки от рабочей пластины, они имеют тенденцию деформироваться так, что кончики крыльев немного смотрят вниз. Это называется отрицательным диэдра (или анэдра). Мы этого не хотим.

Обычно я нагреваю рабочую пластину до 50 °C, жду, пока крылья немного деформируются вверх из-за жары, а затем опускаю середину бумеранга вниз. Дайте всему остыть, и анэдр должен быть исправлен. Повторите, если необходимо.
