Направляющая для натяжения USB-кабеля Elegoo Centarui Car...
ОБНОВЛЯТЬ! Компания Elegoo решила эту проблему.
Есть возможное решение, которое они изложили в сообщении на Reddit. В этом посте вам предлагается перейти по следующей ссылке и запросить новый кабель. Я бы посоветовал людям пойти и сделать это при первой же возможности.
https://www.elegoo.com/pages/cc-support
Быстрое уведомление
Мы призываем всех «сделать ремикс» этой модели с любыми улучшениями или дополнениями, такими как подступенки или зажимы.
Описание

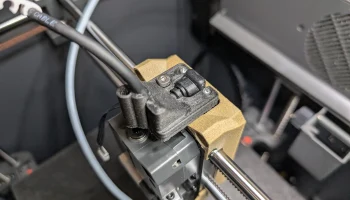

Это комплексное решение, состоящее из нескольких частей, позволяющее устранить нагрузку на USB-кабель печатающей головки Elegoo Centauri Carbon. Он был переработан, чтобы стать более прочным, безопасным и простым в сборке без застежек-молний.
После тщательного тестирования и сотрудничества с участниками OpenCentauri Discord мы разработали надежную систему, которая не только защищает кабель, но и улучшает общее управление кабелями, полностью удаляя исходную кабельную цепочку.
Авторы и источники ремиксов
Концепция Strain Guide: Strain Guide — это развитие концепции, впервые предложенной пользователем OpenCentauri admiral_heinzpartz.
Проблема
Стандартная настройка Centauri Carbon может привести к значительной на��рузке на кабель USB-C и точку его подключения на печатающей головке. Со временем движение печатающей головки может привести к прерывистому соединению или даже повреждению кабеля.
Наше решение

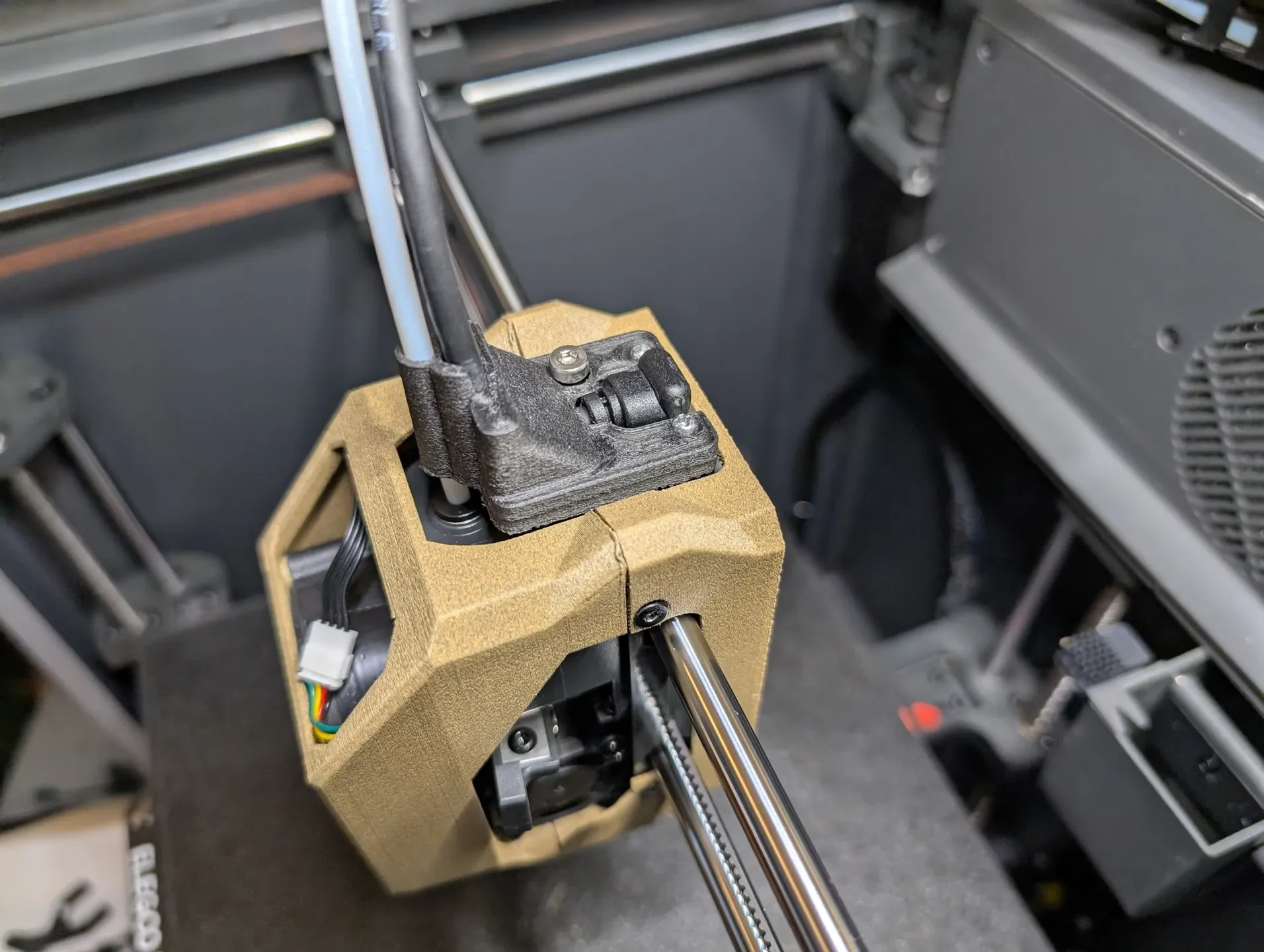

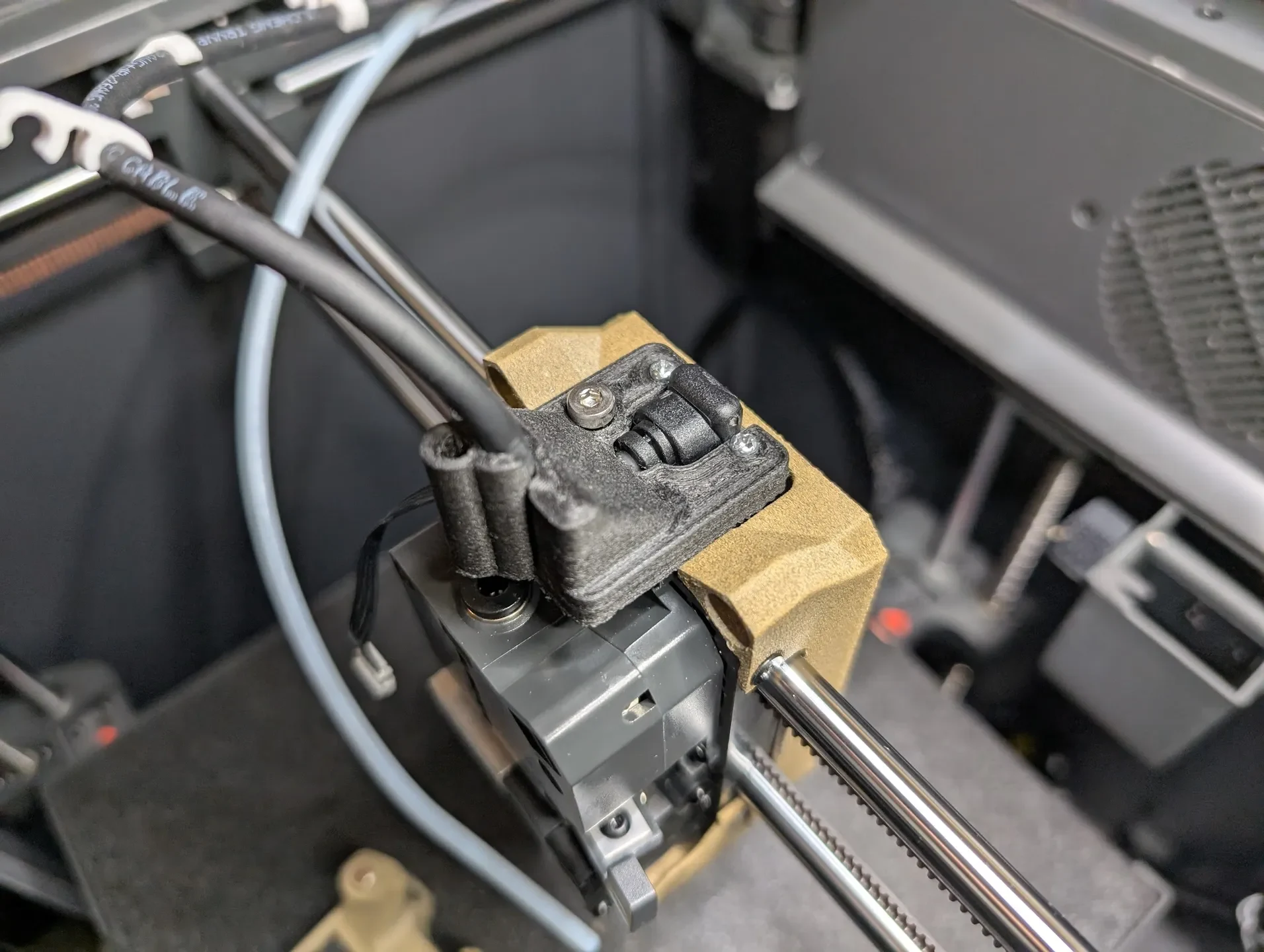

Наша система состоит из двух основных компонентов: новой направляющей натяжения и зажимов для прокладки кабеля.

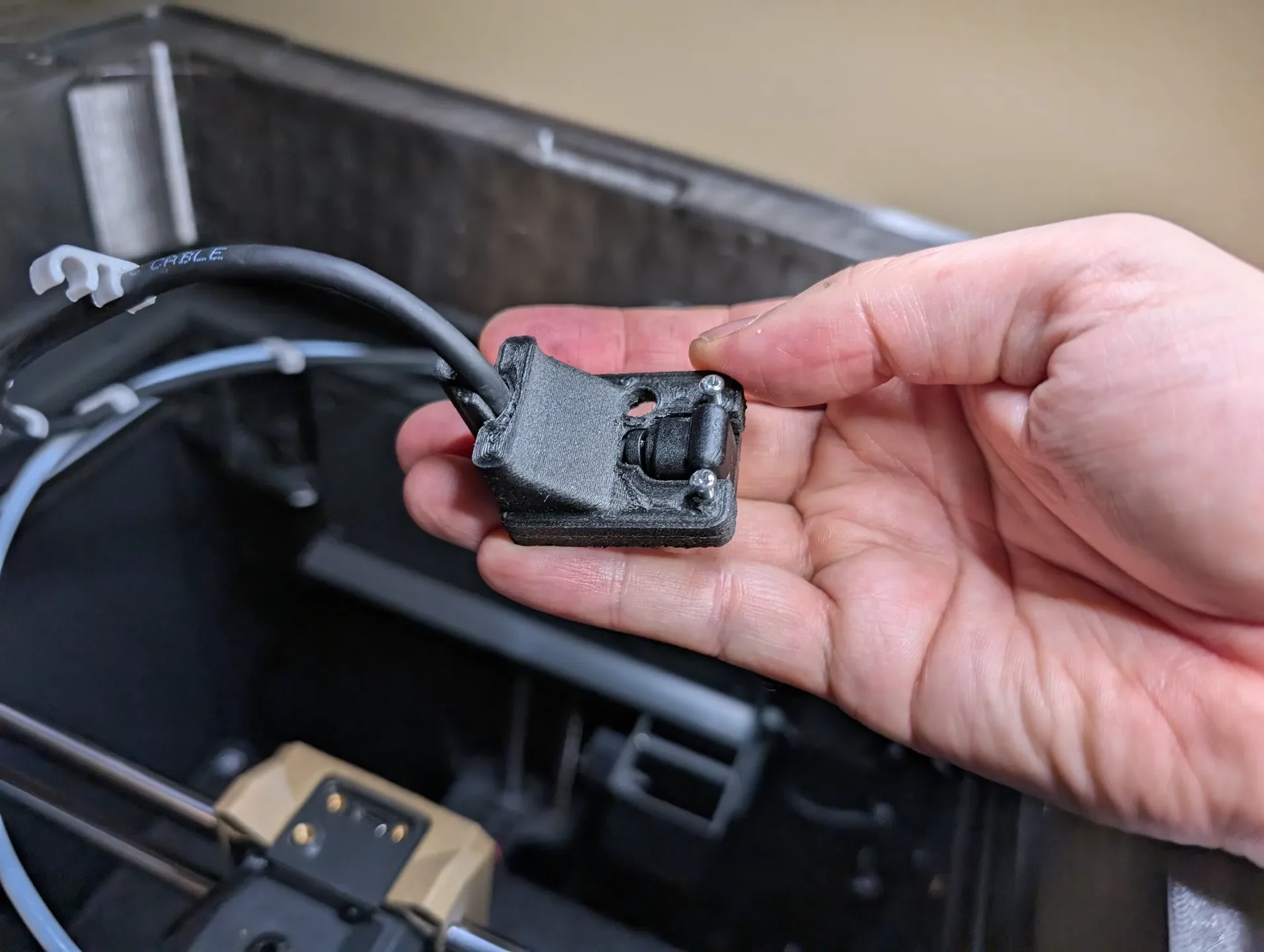

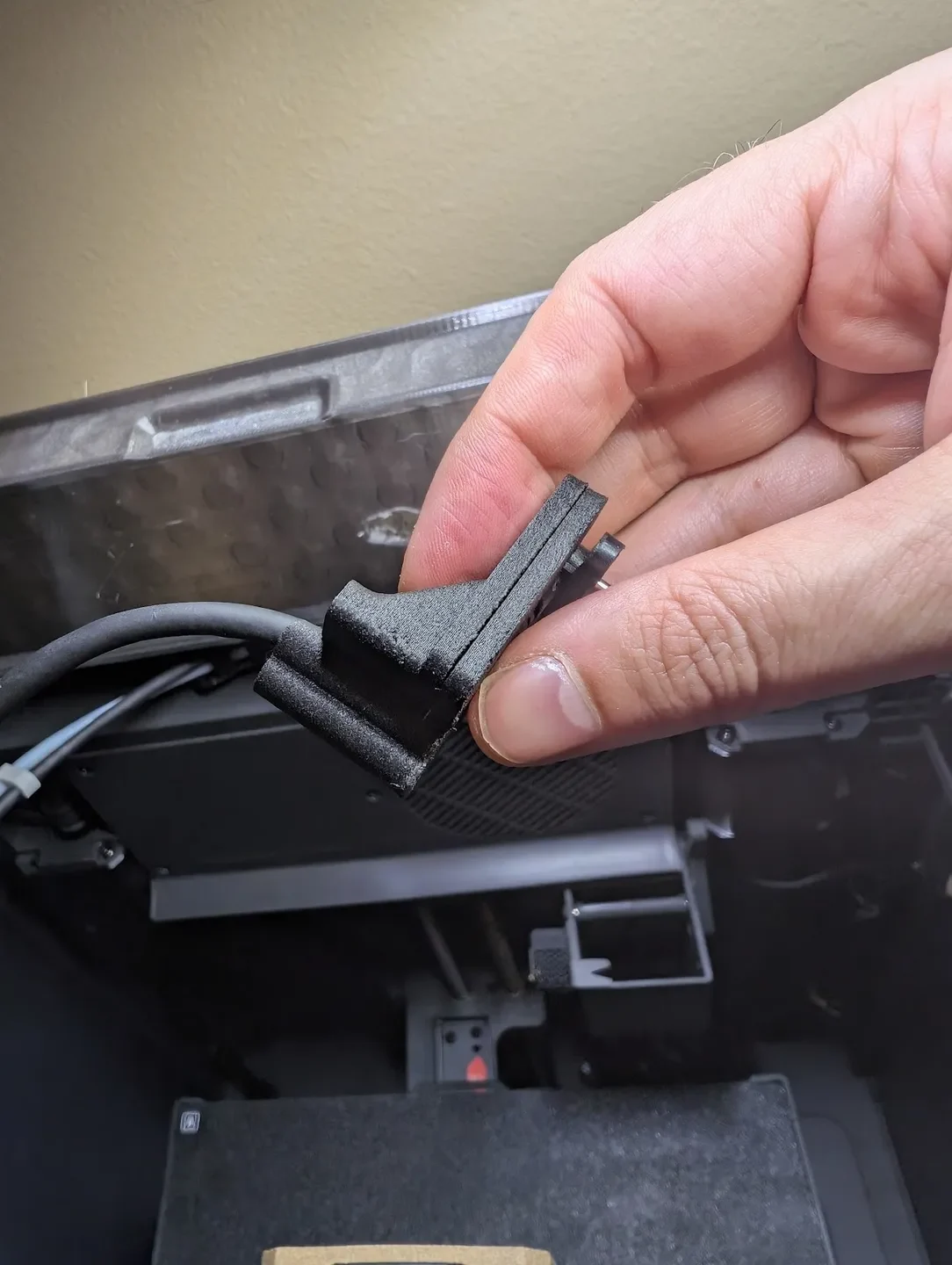

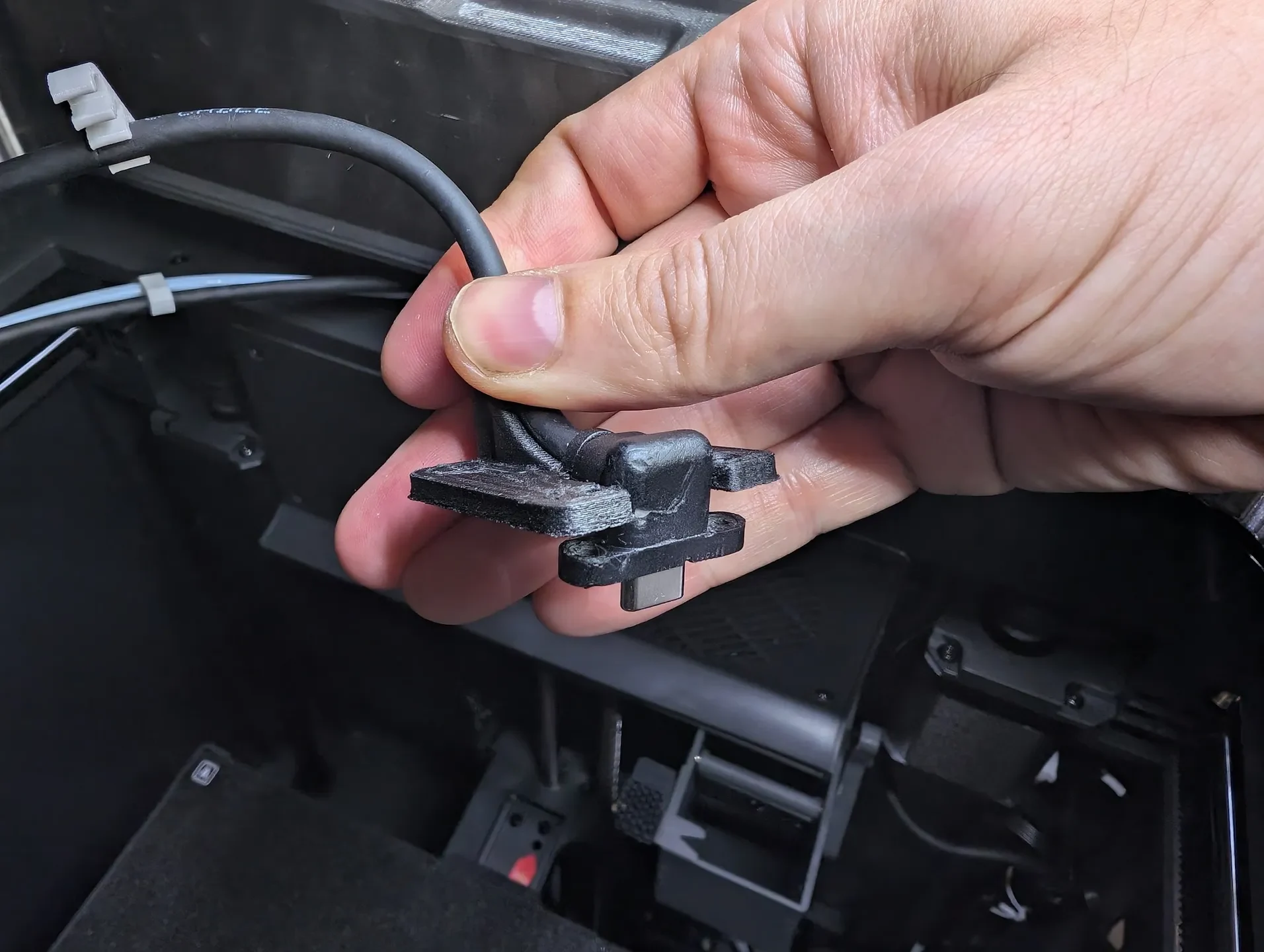

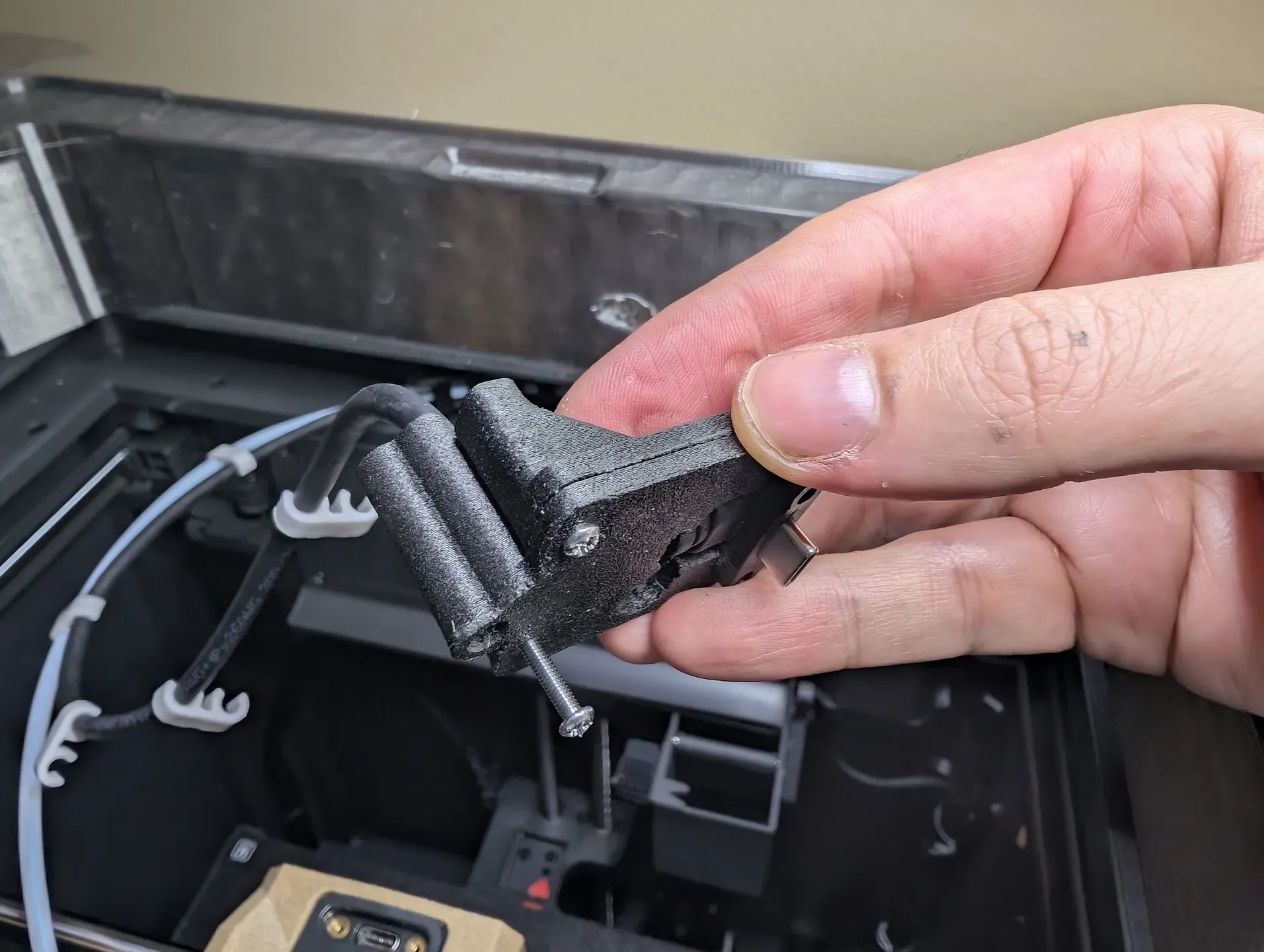

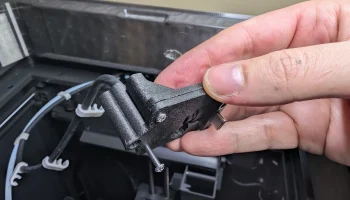

Руководство по штаммам, состоящее из двух частей: это основа решения. Он печатает из двух частей — нижней и верхней оболочки, которые надежно удерживают USB-кабель.

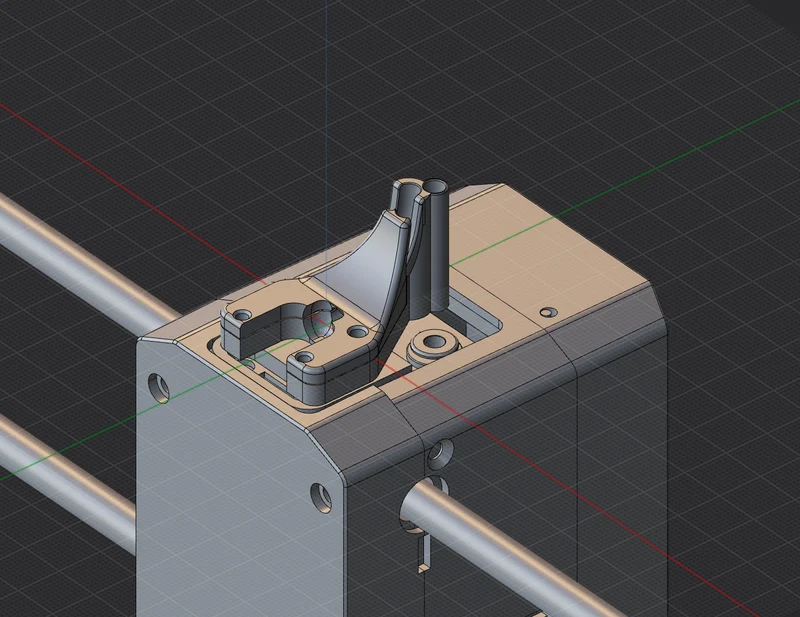

Встроенная направляющая из ПТФЭ. Закрытая направляющая для трубки из ПТФЭ встроена непосредственно в направляющую для натяжения, что придает значительную жесткость всей сборке.
Кабель и зажимы Боудена. Чтобы заменить цепочку троса, мы рекомендуем использовать зажимы, чтобы связать вместе кабель USB и трубку Боудена. Найденные здесь зажимы являются отличной отправной точкой: Зажимы для трубок из ПТФЭ на печатных формах (РАСПЕЧАТАЙТЕ 10 из них). Мы открыты для предложений, если вы найдете лучшую альтернативу!
Аппаратное обеспечение и сборка
4 винта M2,5x12 мм (для сборки двухкомпонентной натяжной направляющей).
Примечание: Подробная инструкция по сборке будет размещена здесь в ближайшее время.
Важно: данное решение требует полного снятия штатной тросовой цепи.
Рекомендуемые материалы
Руководство по штаммам
Для этой части вам понадобятся материалы с хорошей прочностью, гибкостью и термостойкостью.
Нейлон (PA6 или PA12): считается идеальным выбором благодаря своей долговечности, гибкости и износостойкости.
PA (полиамид): второй по прочности вариант из-за его устойчивости к высоким температурам.
ASA (акрилонитрил-стирол-акрилат): отличная альтернатива, обеспечивающая хорошую термостойкость и отличную устойчивость к ультрафиолетовому излучению.
АБС (акрилонитрил-бутадиен-стирол): распространенный и прочный материал, известный своей прочностью и термостойкостью.
PC-CF (поликарбонатное углеродное волокно): материал, который успешно использовал автор оригинала, известный своей высокой жесткостью и прочностью.
ПП (полипропилен): подходящий вариант, известный своей превосходной усталостной прочностью и долговечностью, что делает его идеальным для деталей, которые необходимо сгибать. Имейте в виду, что печать может быть затруднена из-за деформации и проблем с прилипанием основания.
стояк
Мы предлагаем вам использовать здесь стояк, чем выше, тем лучше, 70-100 мм, чтобы дать кабелям некоторую свободу перемещения. Также мы добавим сюда ссылки на стояки ниже.
Девин загрузил сюда свой райзер. Это первый райзер, специально созданный для этого мода. Пожалуйста, посетите их здесь.
https://www.printables.com/model/1450583-centauri-carbon-cable-arm-riser
Мы призываем всех «сделать ремикс» этой модели с любыми улучшениями или дополнениями, такими как подступенки или зажимы.
Руководство по сборке.
Снимите цепь
Выключите принтер
Выверните винты из USB-кабеля
Снимите трубку из ПТФЭ.
Снимите винт кабельной цепи с печатающей головки.
Удалите два винта в задней части тросовой цепи, которая крепит ее к коробке.
Разберите тросовую цепь, надавив на боковые стороны цепи так, чтобы отделить два звена. Мне нравится оставлять там около 4 ссылок.
Ре-с
