Creality K2 Plus блок гепа- и угольного фильтра (добавлен...

Коробка для гепа-фильтра и гранул активированного угля для Creality K2

В K2 Plus уже установлен угольный фильтр, но он заполнен лишь частично.

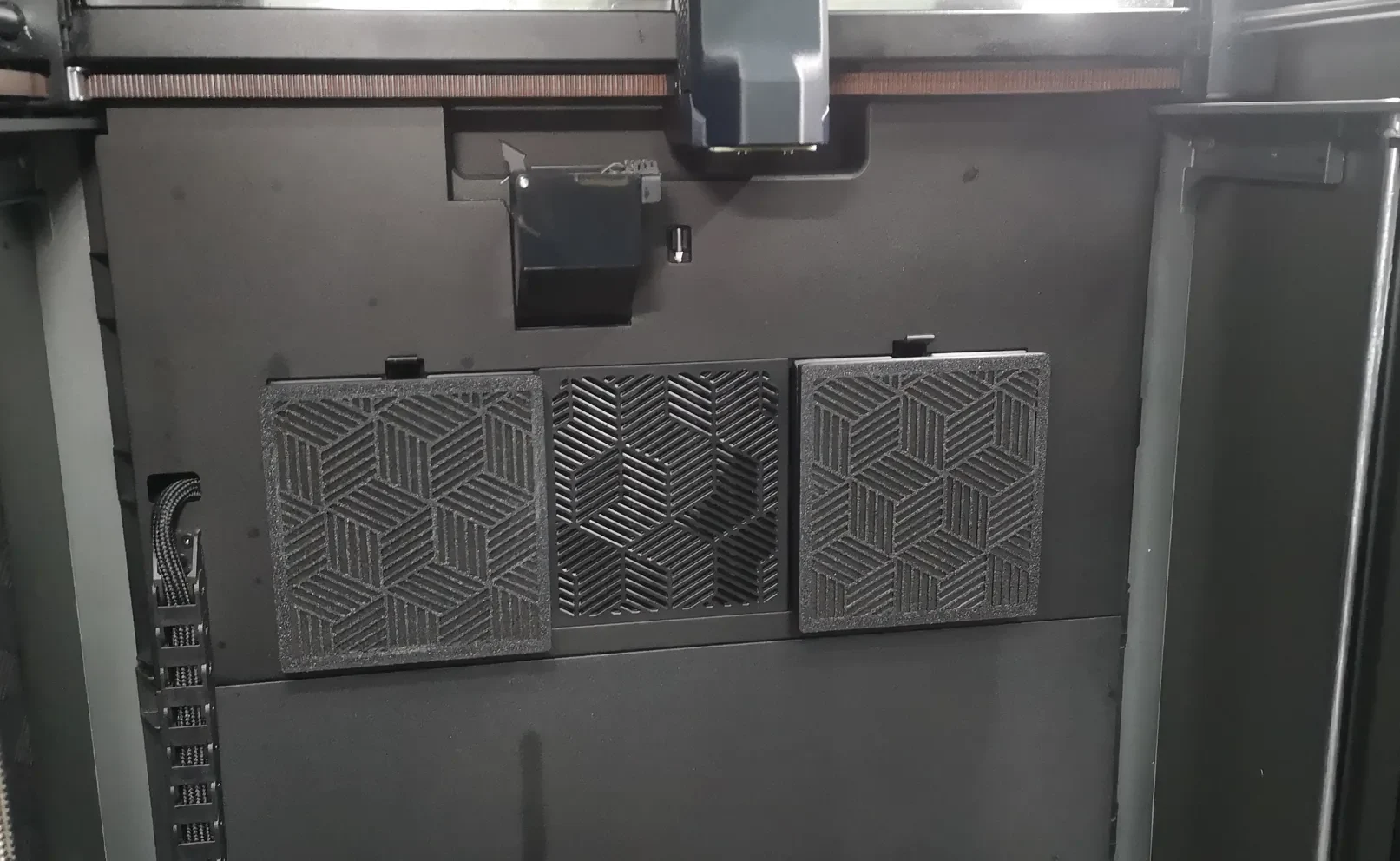

Я также хотел иметь на корпусе фильтр HEPA и придумал эту конструкцию. Поскольку принтер в моей установке расположен задней частью к стене, доступ к нему несколько затруднен. Поэтому я спроектировал корпус фильтра для использования внутри корпуса. Коробка заменяет оригинальный фильтр и решетку.

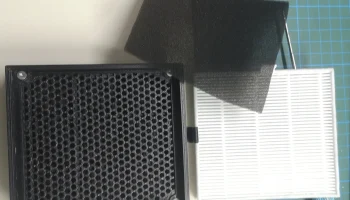

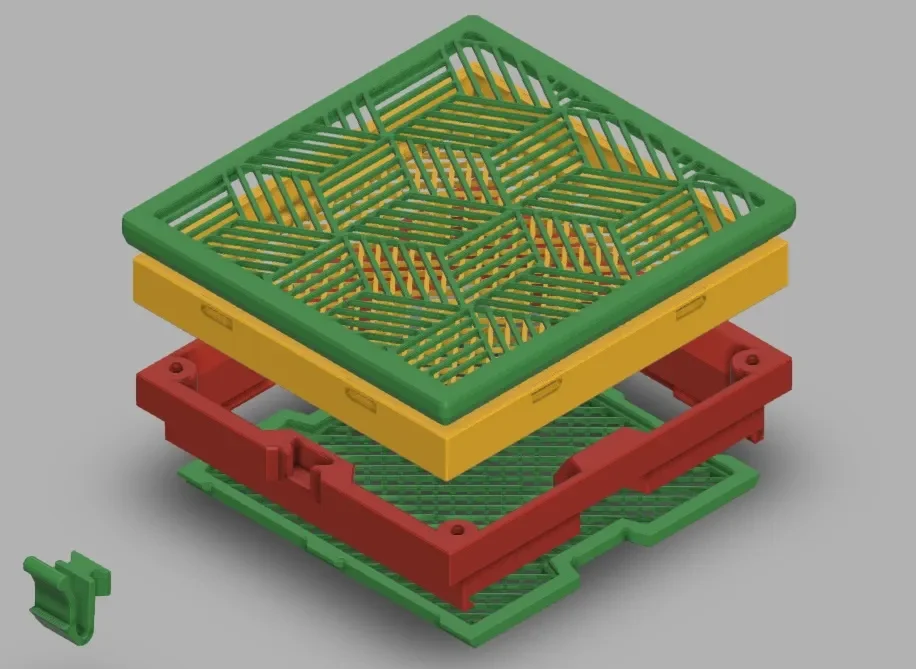

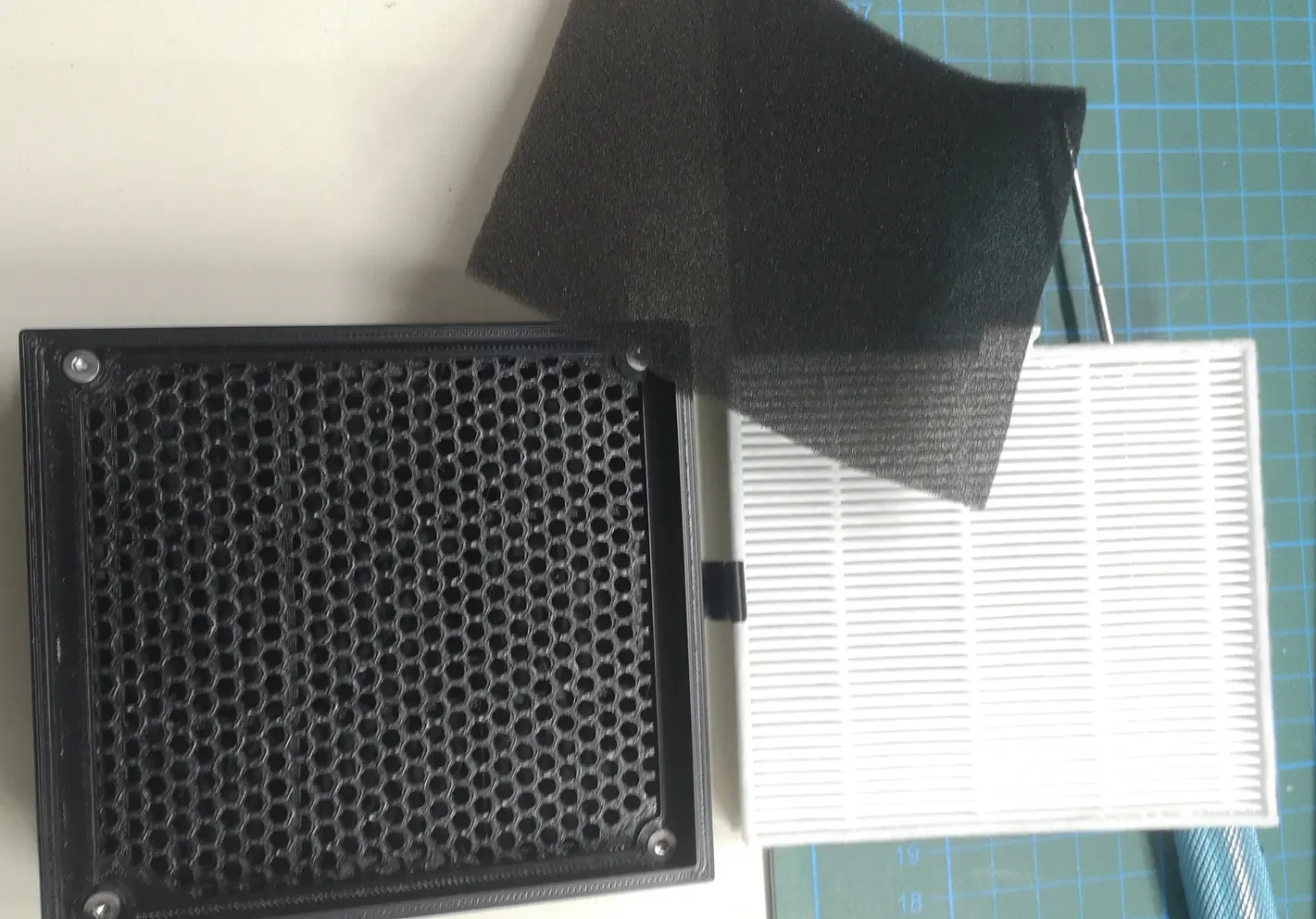

Средняя часть может быть заполнена гранулами активированного угля, в переднюю часть крепится HEPA-фильтр. Передняя часть крепится винтами М3х6 мм.

Я использовал фильтры HEPA от Amaz*, которые можно купить в качестве замены различным роботам-пылесосам.

Для версии VE2_83x83 необходимы два фильтра размерами 40x80x15 мм (как в знаменитом Bento Box).

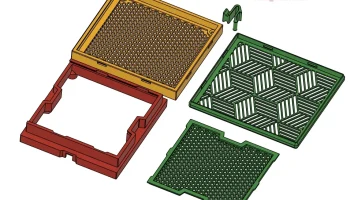

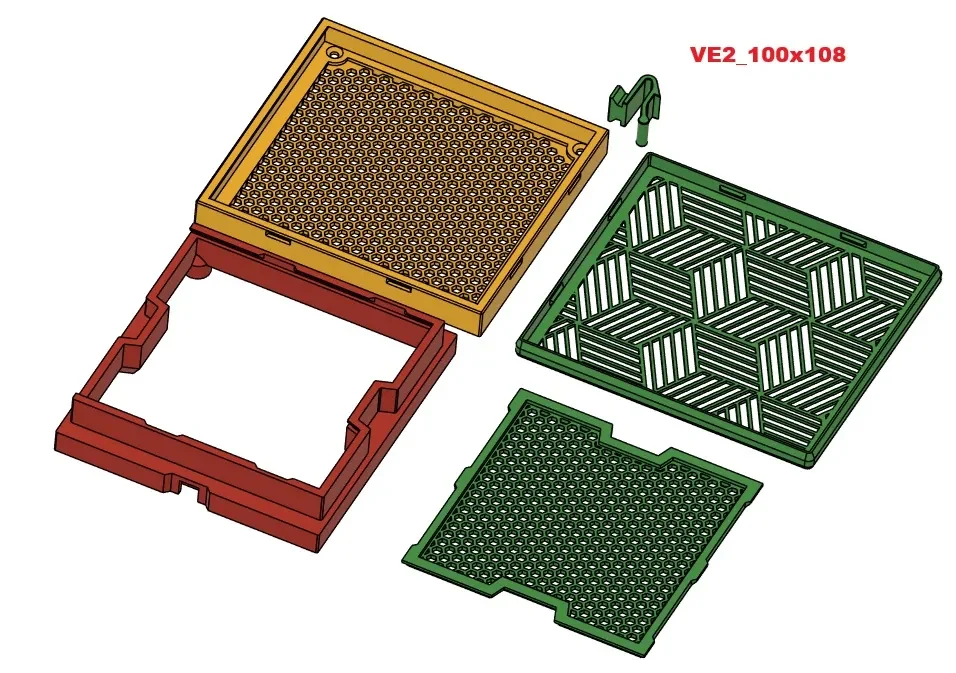

Для версии VE2_100x108 требуется фильтр, который обычно используется в роботах-пылесосах серии ILIFE V8.

(ссылки являются непартнерскими ссылками на Amaz* DE и только для уточнения необходимого фильтра)

редактировать 10 мая 2025 г. добавлен VE2_100x108 для поддержки другого фильтра HEPA (серия ILIFE V8s).
— альтернативная сетка (вместо шестиугольной) для более быстрой печати
— реорганизованы файлы для скачивания
— переработано описание

редактировать 25.04.2025, запрос пользователя: добавлен новый дизайн передней крышки на основе оригинала

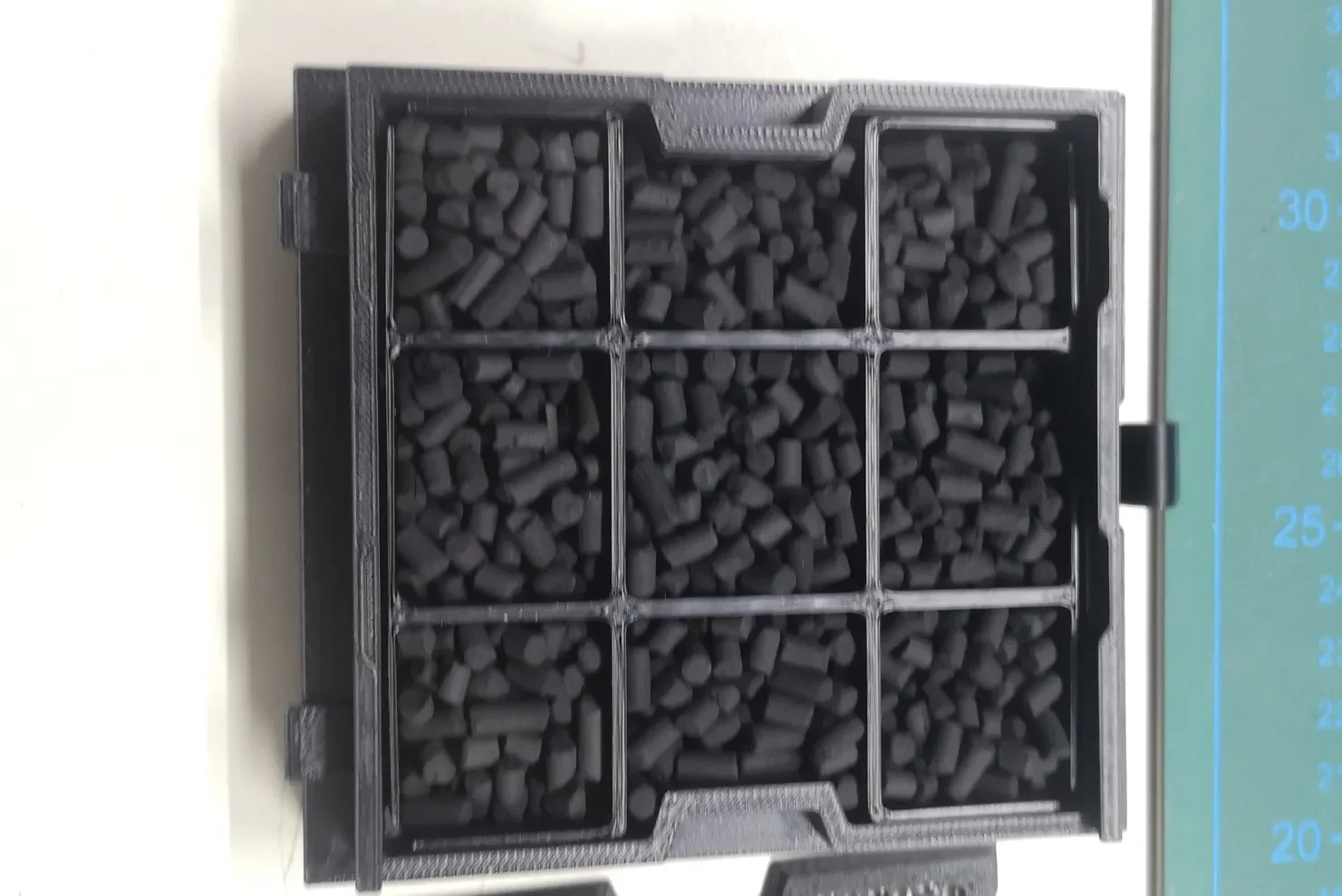

редактировать 15 апреля 2025 г. Пользователь @FabriceZ разработал решетчатую вставку для лотка с активированным углем для лучшего распределения гранул. Вы можете найти его дополнение здесь. Это стоящее обновление.

изменить 05.02.2025 файлы теперь имеют правильную ориентацию для печати при импорте в слайсер.
— переименованы папки для лучшего понимания
— удалена версия 1

изменить 19 января 2025 г. изменить размер VE2_80x80 спереди (переименован в VE2_83x83)

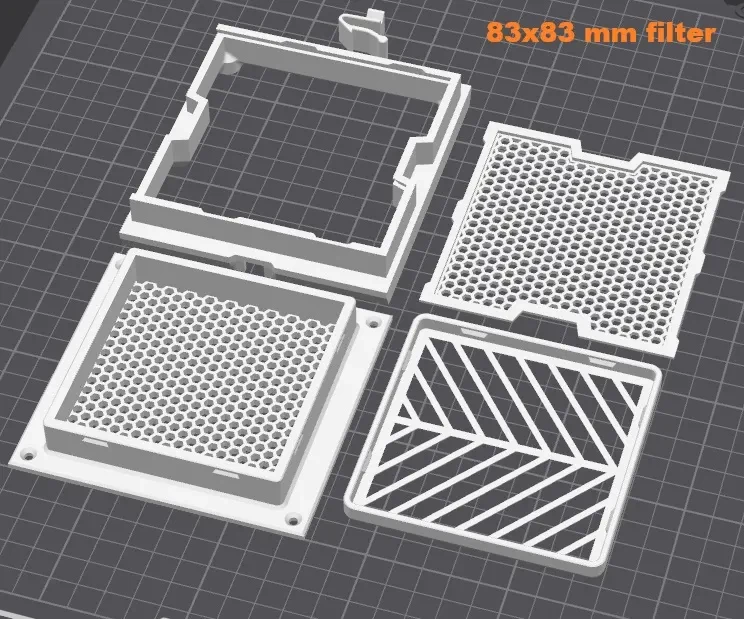

— после отзыва производителя я отрегулировал переднюю часть для фильтров, совместимых с Bento Box, до размера 83x83 мм.

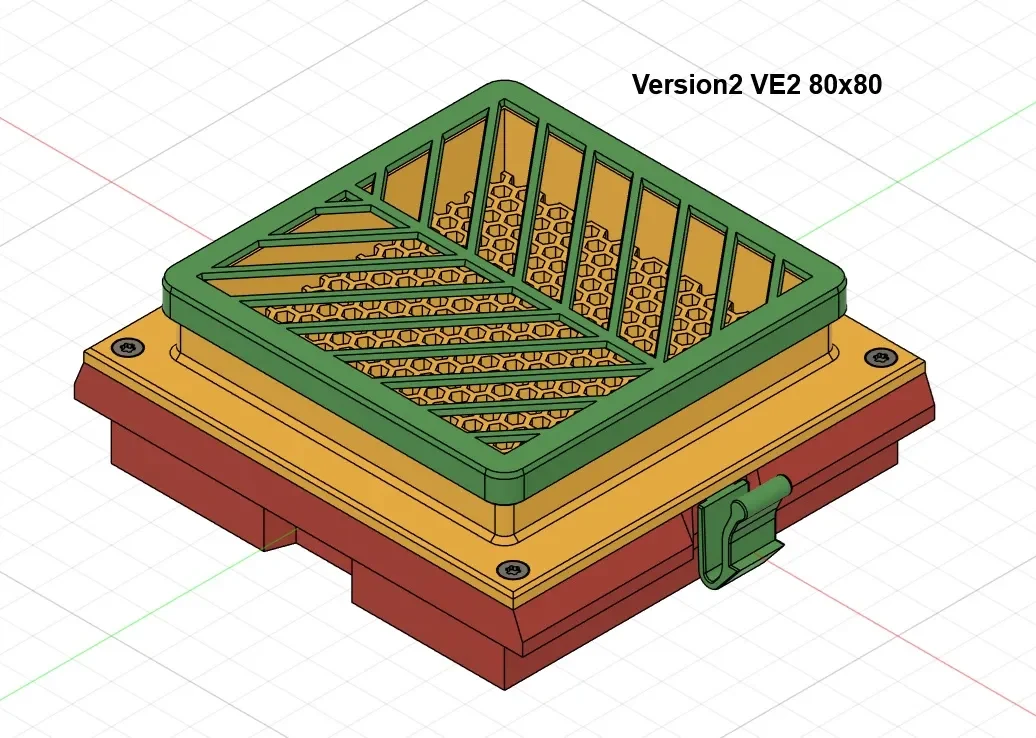

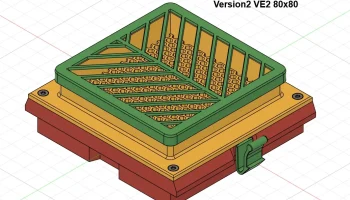

редактировать 29 декабря 2024 г. ДОБАВЛЕНА ВЕРСИЯ 2 VE2
— не требуются термофиксирующие вставки (винт с потайной головкой м3, длина макс. 8 мм)
— крышку сзади легче установить (см. мою марку, которую я разместил)
— добавлена возможность защелкивать переднюю крышку (можно вставить и тонкий пенопласт)

p.s. детали лучше НЕ печатать ярким цветом, а черным. Я ��аметил, что в противном случае ИИ (обнаружение посторонних предметов) может неправильно идентифицировать детали как посторонние предметы и приостанавливать печать.

настройки печати:
печать из ASA с K2 plus, сопло 0,4, стандартный профиль ASA, высота слоя 0,2 мм, заполнение 15 %

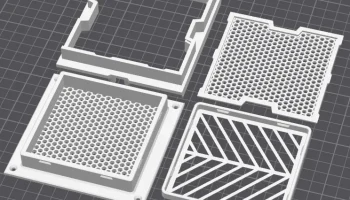

ориентация печати, как показано на рисунке слайсера!
только две выемки в средней части нуждаются в поддержке
клип должен печататься очень медленно
рисунок решетки не очень удобен для печати, но мне нравится шестиугольный вид

включены файлы STEP для легкой модификации
менять схему или спроектировать переходник под другие фильтры решать вам

удачной печати, получайте удовольствие!

ЕСЛИ ЕСТЬ ПРОБЛЕМЫ С ДИЗАЙНОМ, ПОЖАЛУЙСТА, ОСТАВЬТЕ КОММЕНТАРИЙ ИЛИ ОТПРАВЬТЕ МНЕ СООБЩЕНИЕ
