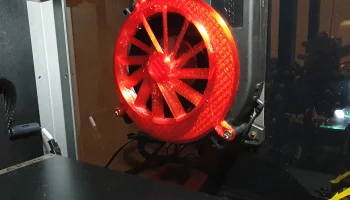

Creality K1 - улучшенный глушитель и защита бокового вент...

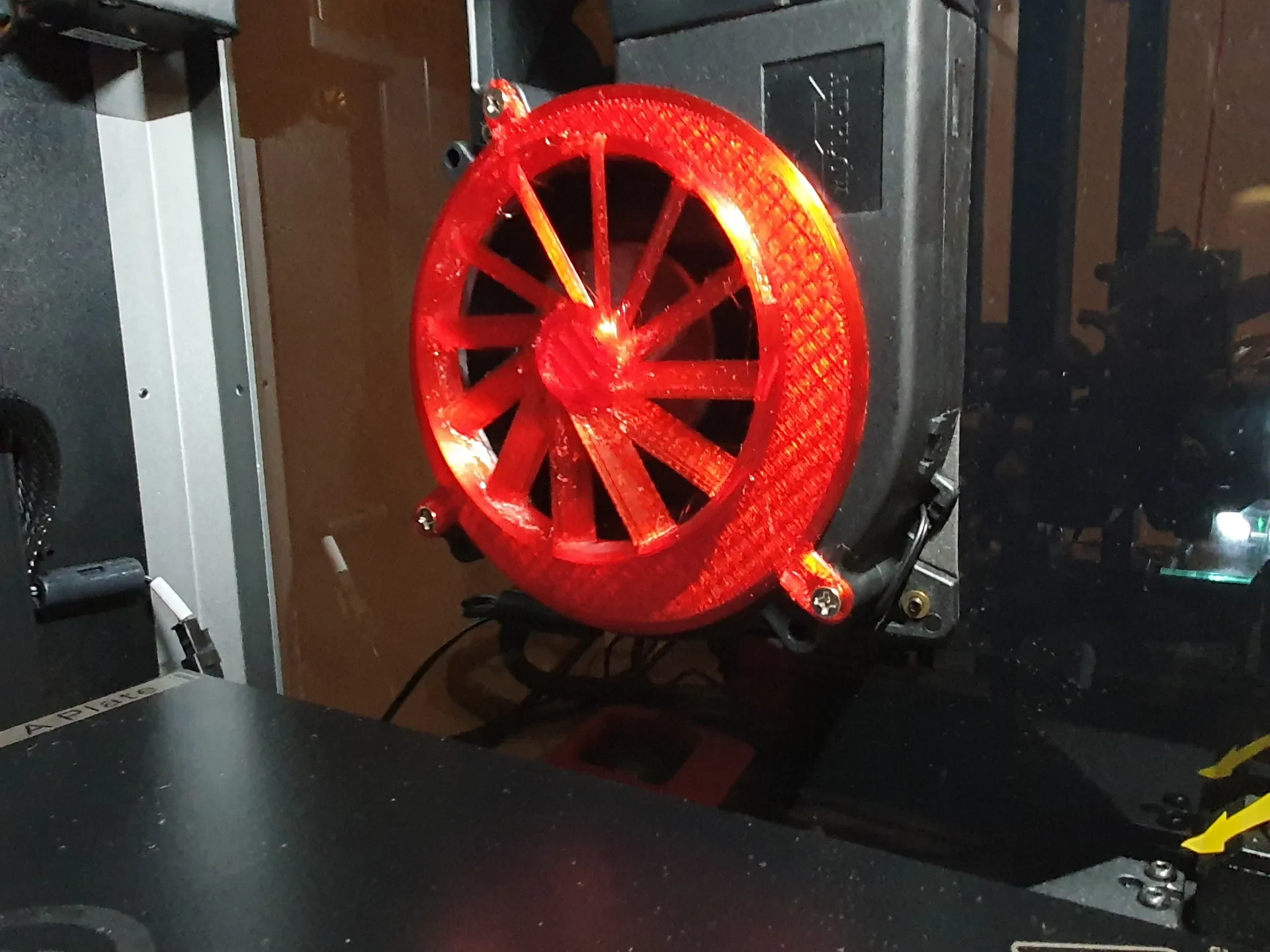

Я искал глушитель и защитную решетку для моего бокового вентилятора К1. Здесь предлагается широкий ассортимент, но любая решетка в потоке воздуха может увеличить или уменьшить шум. Поскольку мне не хотелось все проверять, я создал свою собственную. Мои мысли обратились к направляющему колесу, которое закручивает поток воздуха в сторону колеса турбины. Я проверил это очень просто с прямыми лезвиями, повернутыми на 45°. Результат меня удивил. Вентилятор теперь работает тише, поскольку поток воздуха издает меньше шума. В целом, я довольна результатом. Конечно, могло бы быть еще лучше.

Я напечатал первую модель прозрачным PETG. Следующую версию я напечатаю с ABS или ASA. Но PETG не должен быть проблемой.

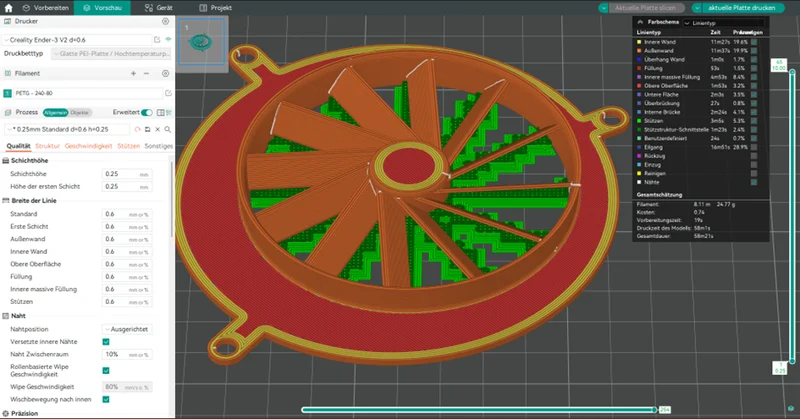

Сопло: 0,6 (0,4)
Слой: 0,25 (0,2)

Требует опоры под лопатки.

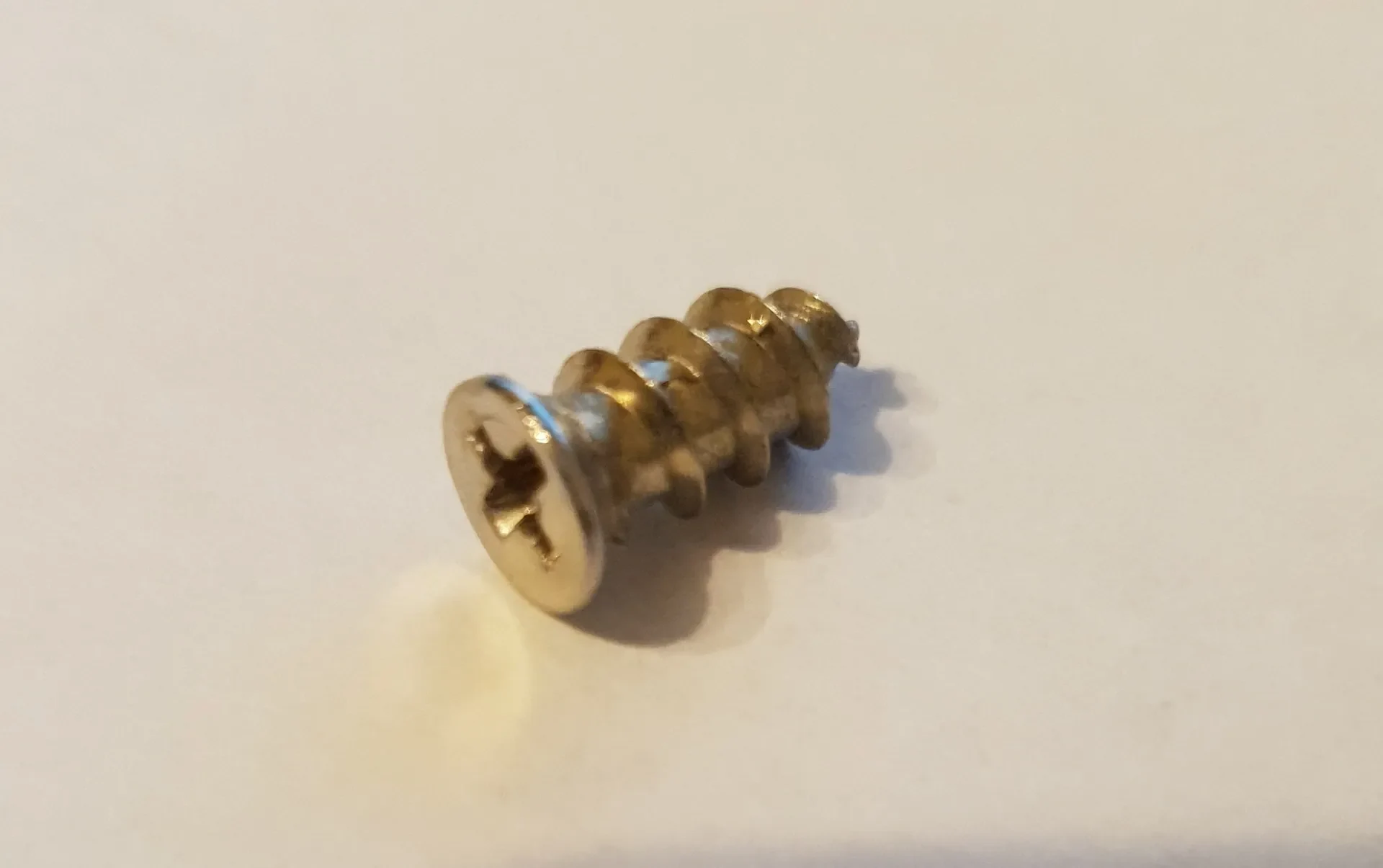

Для крепления в отверстия 4,4 мм я вкрутил в пластик винты с крупной резьбой 5х11 мм. Здесь также следует использовать хорошую двустороннюю клейкую ленту (устойчивую к температуре до 60°), но она не тестируется.

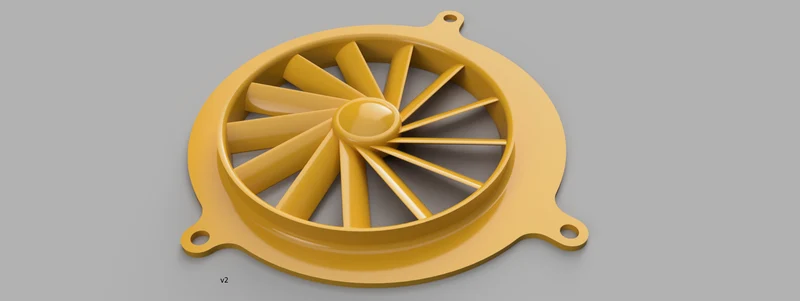

Пробная версия v2

Из любопытства я разработал вторую версию с еще одной лопастью, где каждая лопасть имеет легкий профиль крыла. Во время тестирования я заметил немного больше шума при полной нагрузке, а также больший поток воздуха в диапазоне средней нагрузки. Поскольку я не проводил никаких реальных измерений, все это чисто теоретически и может быть ошибочным. Если хотите, можете распечатать версию 2 и протестировать ее самостоятельно. Возможно, вы сможете найти оптимальный вариант по шумопоглощению, защите и производительности.
