Шлифовальный механизм Breville / Sage Barrista Express (B...

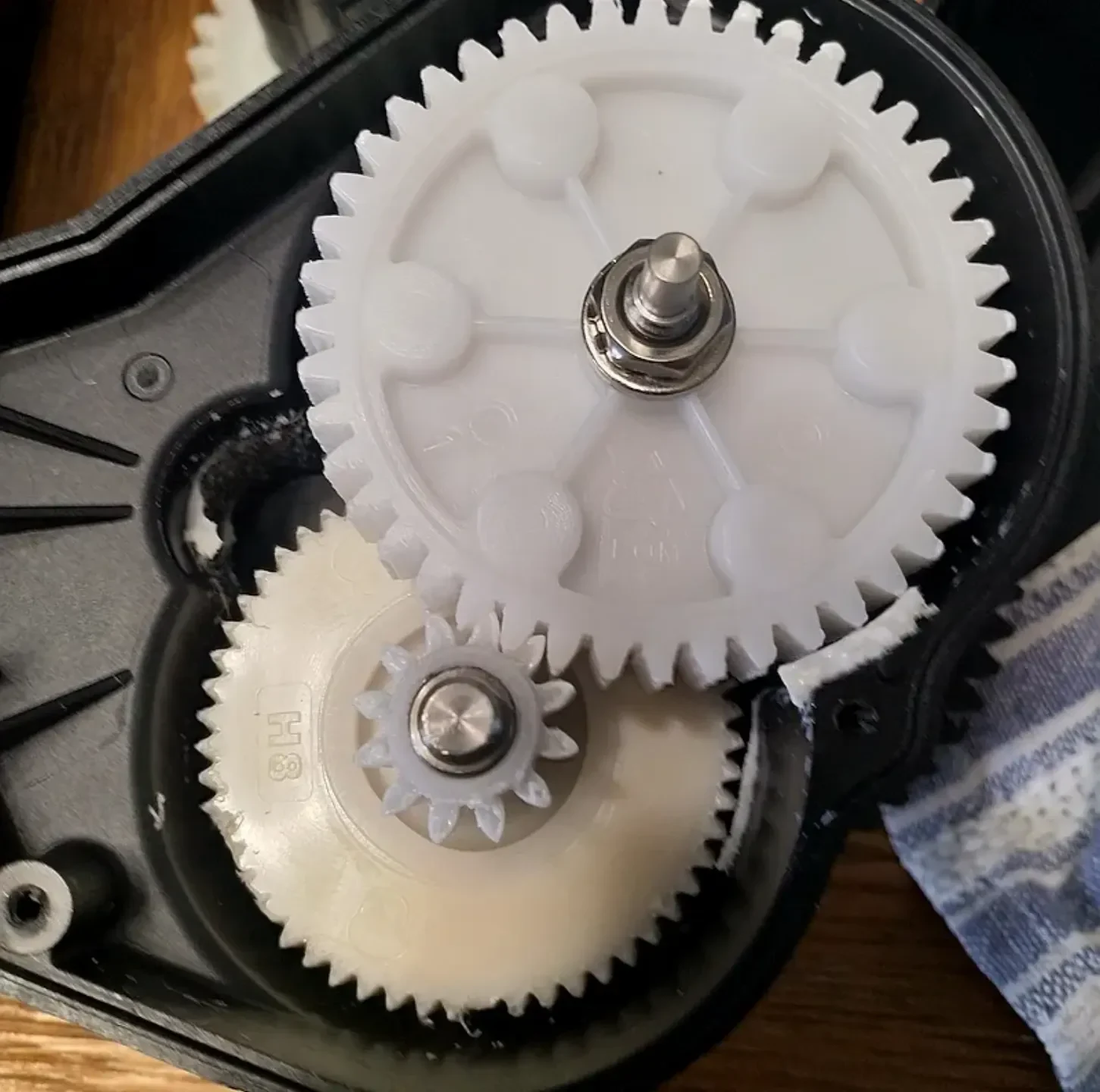

Шестерня привода главного шлифовального станка Breville/Sage Barrista Express (модель BES785) (беловатая на изображении). Они не доступны в качестве отдельной запасной части от Breville (Sage), но первыми выходят из строя, если кофемолка заклинивает по какой-либо причине, несмотря на то, что другая передача имеет встроенную муфту, которая должна предотвратить это.

Протестировано на реальном устройстве, работает так же хорошо, как и оригинал, но прилегает немного более плотно.

PLA, по-видимому, обеспечивает наилучшие результаты с точки зрения долговечности. У меня один из них вышел из строя из-за того, что камень забил жернова, и после разборки на неповрежденных зубьях не было видимого износа после прохождения через машину более 6 кг кофе.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

30% гироид

Нить: Prusament PLA

Примечания:

Их можно напечатать из PLA, ПК, возможно, даже из PETG.
Наилучшие результаты при периметре 4+, заполнении гироида 30%+, минимальной толщине оболочки 1 мм.

Как я это разработал

Для этого я использовал Fusion 360.

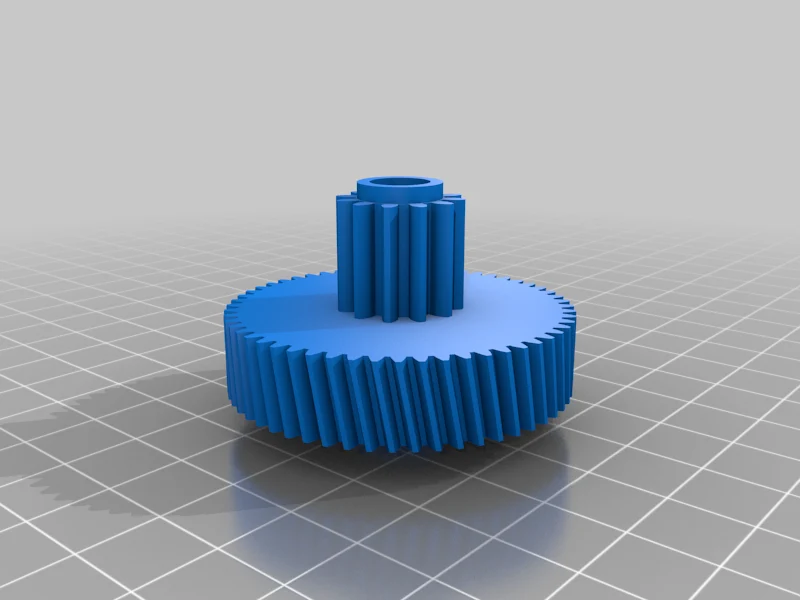

Меньшая верхняя передача была спроектирована с использованием встроенной надстройки SpurGear, а главная передача была спроектирована с использованием бесплатной надстройки «Helical Gear Generator» Росса Корски, доступной в Autodesk App Store.

Тогда речь шла лишь о совмещении двух основных корпусов и обеспечении надлежащих допусков.
