Вертикальное крепление для жесткого диска 2,5 и 3,5 дюйма...

Мне нужно было больше мест для размещения жестких дисков на домашнем сервере. Я нашел крепления от sk_2002 и xcooling, но после распечатки версии с 4 отсеками я понял, что в моем корпусе крепление для 140-мм вентилятора находится внизу. небольшой редизайн в SketchUp, и через две ревизии у меня было вот это.

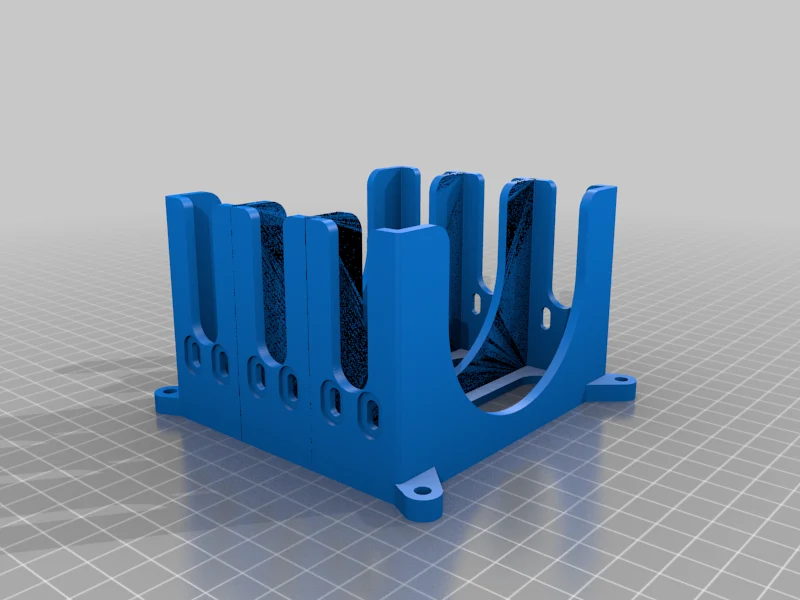

Обратите внимание: 1) только версии с двумя и тремя отсеками рассчитаны на крепления для 120-мм вентиляторов. все остальные рассчита��ы на расстояние 140 мм.

крепления можно закрепить стандартными крепежными винтами вентилятора.

отверстия для крепления дисков были удлинены, так что вы можете при желании положить немного вибропоглощающей пены на дно каждого отсека и при этом закрепить диск на месте.

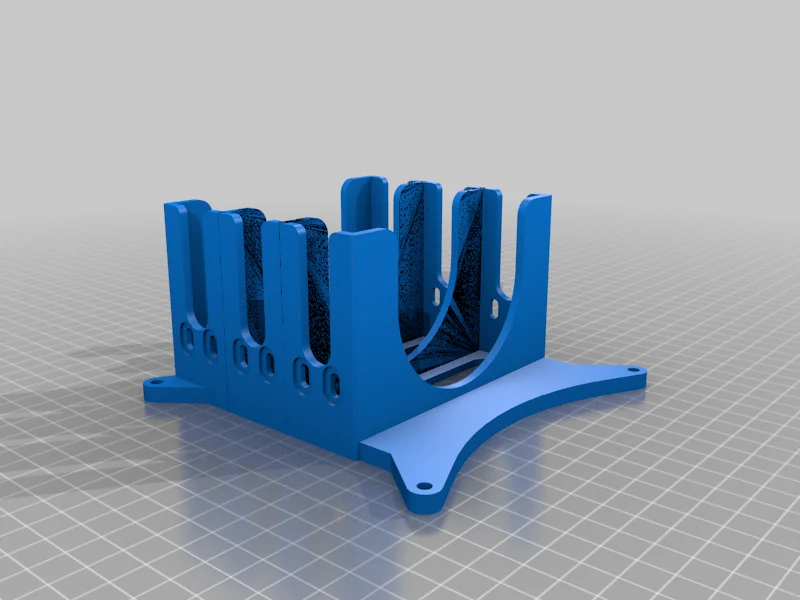

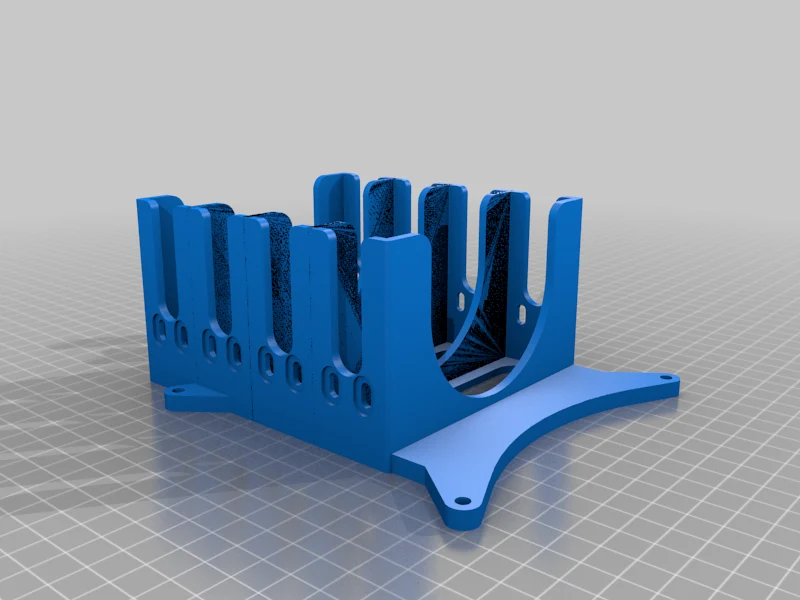

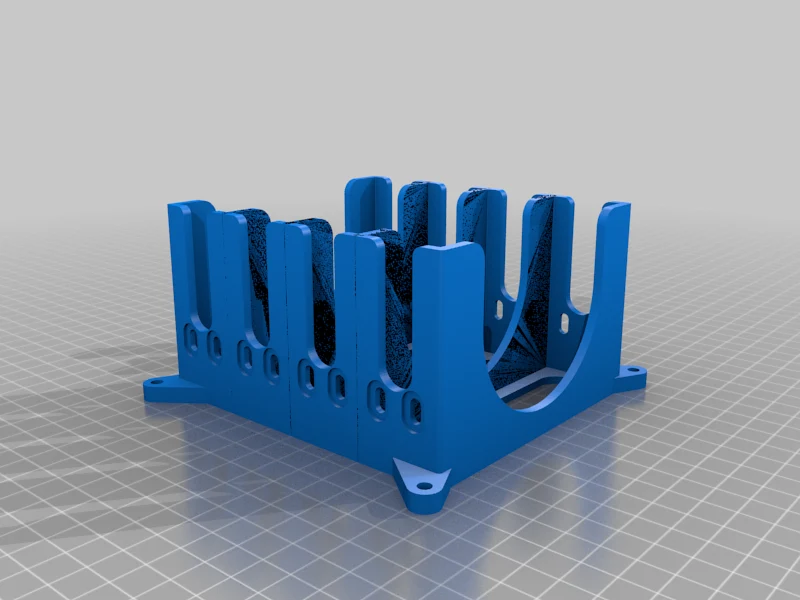

Версии с тремя и четырьмя отсеками шириной 140 мм выпускаются в обычном исполнении и со смещением 32 мм для дополнительного зазора от материнской платы.

РЕДАКТИРОВАНИЕ: 30 декабря 2025 г.

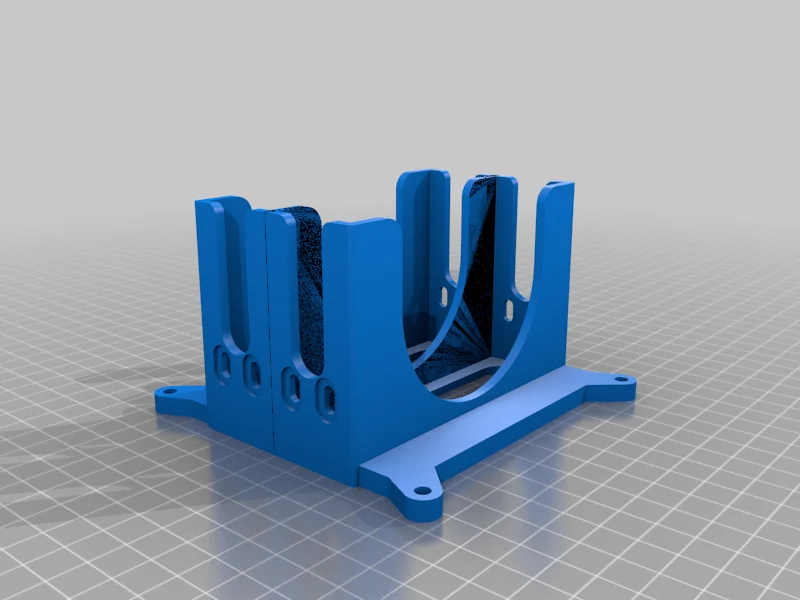

По просьбе пользователя Rabble я добавил крепления для 1 и 2 дисков диаметром 140 мм с «возможно слишком большим» смещением, чтобы помочь очистить очень большие графические процессоры.

РЕДАКТИРОВАТЬ: 2 октября 2025 г.

По просьбе пользователя Kit Smith я добавил v3-if варианты «увеличенного расхода» 2-х и 3-х приводных 120-мм креплений, а также 3-х и 4-х приводных 140-мм креплений, как обычных, так и смещенных. В этих вариантах расстояние между приводами увеличено вдвое, отсюда и идентификатор «увеличенный поток».

РЕДАКТИРОВАНИЕ: 25 августа 2025 г.

фактически исправил поврежденный файл V2. новая версия v2b визуально отличается соединительными стержнями трапециевидной формы вместо полукруглых. Я исследую другие файлы версии 2 и заменю их по мере необходимости.

РЕДАКТИРОВАНИЕ: 24 августа 2025 г.

Я видел комментарий пользователя DVU о том, что файл v2 размером 120 мм на трех дисках не поддается нарезке. то, что началось как план просто исправить и перезалить файл, превратилось в держатели v3. они такие же, как v2, только с новой соединительной конструкцией между половинками. в конце концов, шестиугольники — лучшие треугольники.

РЕДАКТИРОВАНИЕ: 20 июня 2024 г.

По просьбе пользователя Ariston я добавил крепление для 2,5-дюймовых дисков с четырьмя отверстиями для размещения 120-мм вентиляторов, чтобы можно было разместить очень толстые диски. Расстояние между креплениями составляет 20 мм против 15 мм для крепления с пятью отверстиями.

РЕДАКТИРОВАНИЕ: 26 апреля 2024 г.

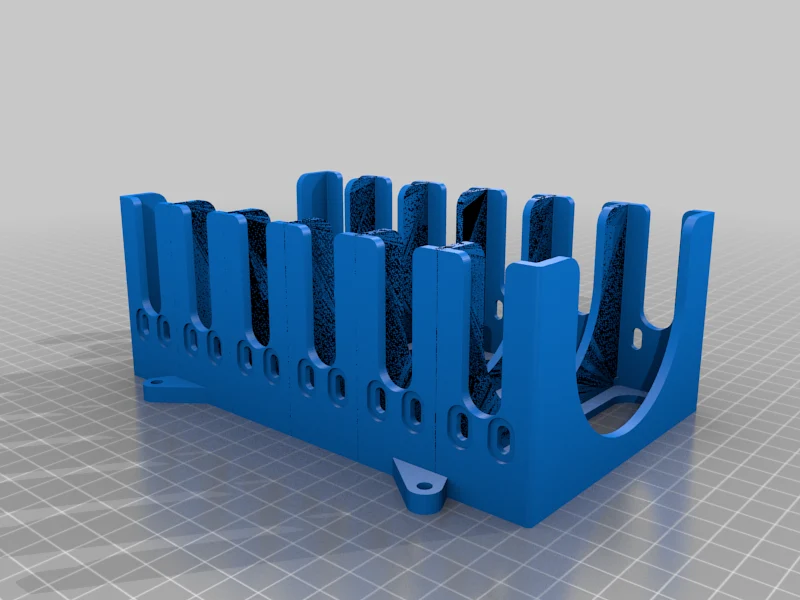

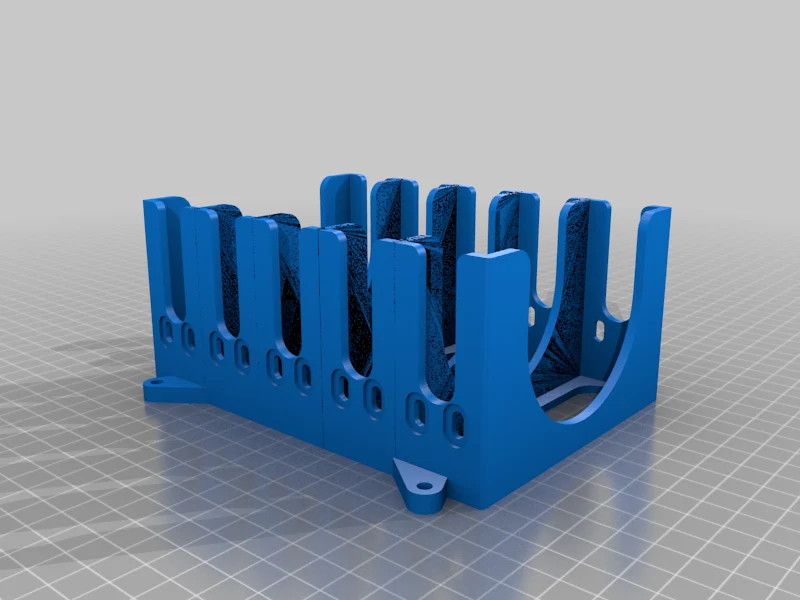

наконец-то создал и загрузил файлы v2. новая конфигурация открывает воздушные каналы между д��сками для улучшения охлаждения. Также добавлены крепления для 5x 120 мм и 7x 140 мм 2,5-дюймовых дисков. Толщина монтажных планок составляет 6 мм, поэтому для крепления накопителей используйте винты M3x8 мм или M3x10 мм.

Обратите внимание: мой 3D-принтер в настоящее время находится в хранилище, поэтому, хотя я создал файлы, мне еще не удалось их распечатать для проверки. крепления для 3,5-дюймовых дисков не вызывают беспокойства, но крепления для 2,5-дюймовых дисков я основывал на спецификации для установки таких дисков. дайте мне знать, если крепление отключено.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,28

Заполнение:

15%

Нить: внутренний PLA серый

Примечания:

если вы планируете использовать их в любом положении, кроме нижнего, я бы посоветовал использовать нить, отличную от PLA.

Категория: Компьютер
