Идеальный первый слой! Ender 3 v2, Ender 3S1, Ender 3S1 P...

Не забудьте нажать лайк, если это вам помогло :)

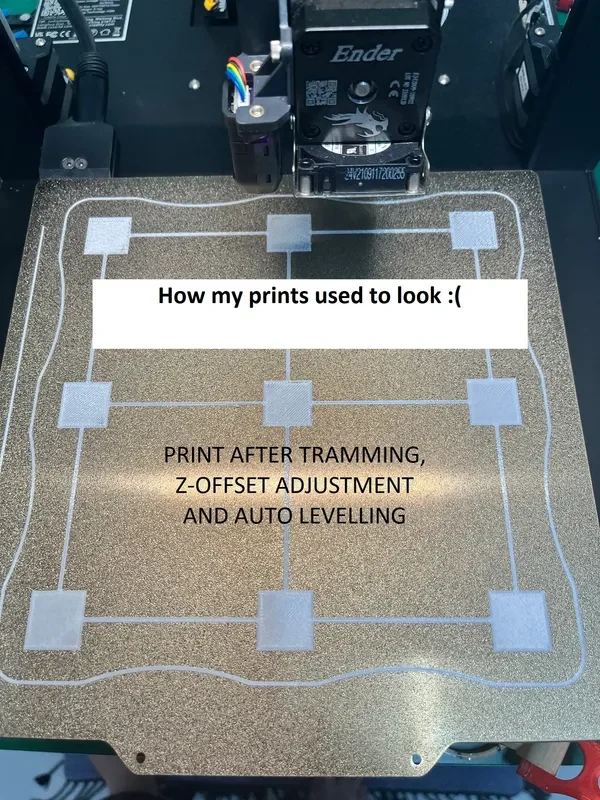

Идеальный калибровочный квадратный отпечаток напомнил мне об этом с тех пор, как я приобрел Ender3S1. Конечно, у меня есть много подходящих отпечатков, но большинство из них меньшего размера и расположены примерно в центре пластины. Если я попытаюсь напечатать более крупные объекты, у меня возникнут проблемы с прилипанием слоев и возникнут проблемы. Больше нет, наконец-то я могу решить эту проблему, и я делюсь здесь своим опытом в надежде, что он поможет другим.

У многих людей возникают проблемы с нанесением первого слоя, и особенно это касается Ender 3 S1 и CR Touch. Вы все делаете правильно, но первый слой по всей грядке все равно не очень хорош. Один из способов решения этой проблемы — использовать функции UBL Marlin, где вы можете запустить обычное автоматическое выравнивание кровати, а затем вручную настроить определенные точки сетки, чтобы поднять или опустить их, пока печать не станет идеальной. Хитрость в том, что когда вы печатаете калибровочные квадраты, они часто не совпадают с точками датчика, что затрудняет внесение корректировок и повторную печать, просмотр результата и повторную настройку, пока все не станет таким, как вы хотите. Этот STL настроен так, чтобы идеально имитировать точки зонда на центрированной сетке 3x3, при условии, что все настроено с настройками по умолчанию.

Инструкции:

Установите последнюю версию UBL профессиональной прошивки mriscoc, которую можно найти здесь https://github.com/mriscoc/Ender3V2S1/releases/tag/20220419.
Создайте сетку и установите смещение по оси Z, используя бумагу для выпечки (бумага для выпечки не впитывает влагу, обычно имеет толщину 0,05 и более плотная, чем бумага, которую я нашел).

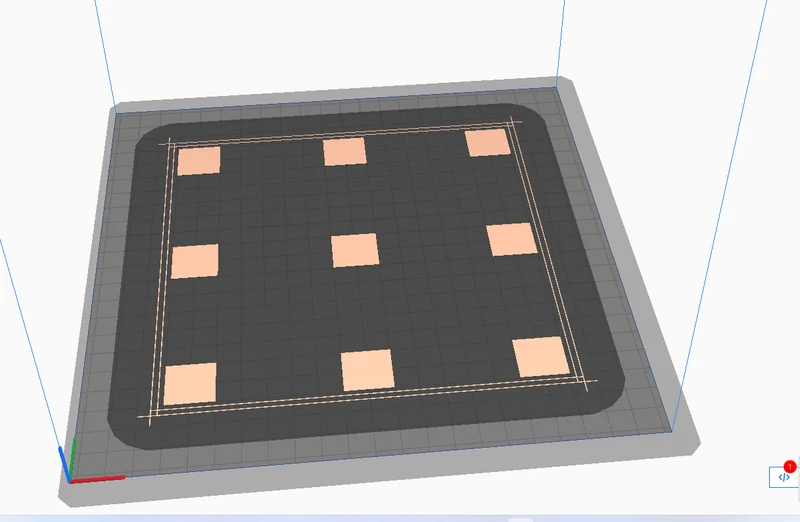

Распечатайте прикрепленные квадраты
Теперь посмотрите на результат печати из 3 и обратите внимание, где он находится выше или ниже — создайте сетку на бумаге и оцените корректировки на 0,01 мм выше, 0,02 мм ниже и т. д. Если вы не знаете, то перемещайтесь с шагом 0,01 мм между отпечатками после некоторой практики и вы почувствуете, как выглядит отпечаток, и необходимую настройку.
Вам необходимо убедиться, что средний квадрат отпечатка также находится там, где, по мнению датчика, находится середина. Вы можете сделать автодом, чтобы проверить это. Если оно отличается и отклоняется более чем на 5 мм, отрегулируйте положение отпечатка в Cura, чтобы компенсировать эту ошибку.
Хорошо, теперь вы идете к принтеру и выбираете «Дополнительные настройки» → «Выравнивание сетки» → «Вставка сетки» → «Центральная область». Настройки по умолчанию должны быть примерно 40 для минимума и 190 для максимума X и Y.
Затем перейдите в «Дополнительные настройки» → «Вырав��ивание сетки» → «Просмотр сетки». Это покажет вам, как выглядит текущая сетка, сравните ее с предполагаемыми настройками из 4, просто в качестве проверки работоспособности. Я также записываю текущие значения или делаю фотографию, чтобы можно было легко исправить ошибку или узнать, какую точку сетки вы редактируете. NB: сетка округлена до 2dp, но когда вы редактируете сетку, у вас есть 3dp, поэтому при редактировании .056 будет отображаться как .06 в средстве просмотра сетки.
Затем перейдите в «Дополнительные настройки» → «Выравнивание сетки» → «Редактировать сетку». Вы выбираете индексы x и y из сетки, и он покажет текущее значение смещения по оси Z сетки по этому индексу. Вручную отрегулируйте это значение до значения, которое, по вашему мнению, должно быть, а затем сохраните. Повторите это для всех точек сетки, которые вы хотите настроить. Я настраивал его с шагом 0,01 или 0,05, если отпечаток был очень высоким или очень низким.
Расширенные настройки→Выравнивание сетки→Сохранить сетку. Сохраните сетку (вы также можете изменить слот памяти, а затем сохранить, чтобы поместить сетку в другой слот)

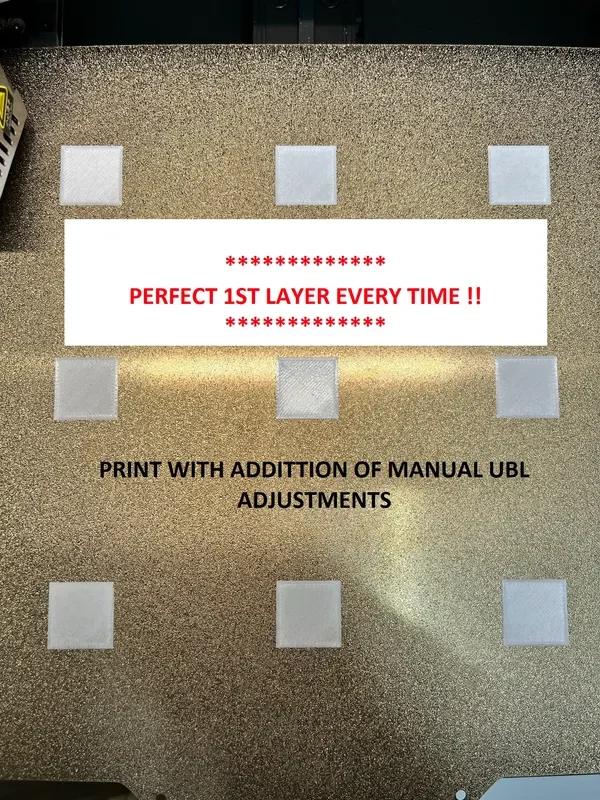

Теперь повторяйте шаги 3, 4, 7, 8, 9, пока отпечаток не станет идеальным.

Запустите gcode:

Ваш стартовый gcode должен содержать это

G28; возвращение домой

M420 S1 L0 Z3; при этом используется изменение сетки в слоте 0 (L0), если у вас есть сетка в другом слоте. Сетка используется только для первых 3 мм (Z3).

Также удалите любой gcode, который создает сетку перед каждой печатью (например, G29) или автоматически настраивает сетку перед каждой печатью. После того, как я установил сетку, я не трогаю ее, пока не у��ижу, что отпечаток не работает, а затем исправляю эту конкретную точку. Как только вы разберетесь с 3x3, вы можете перейти к 5x5 или больше и использовать для них другие слоты памяти. Сетку действительно необходимо обновлять только в том случае, если поверхность изменилась, рабочая пластина ударилась/сдвинулась и
