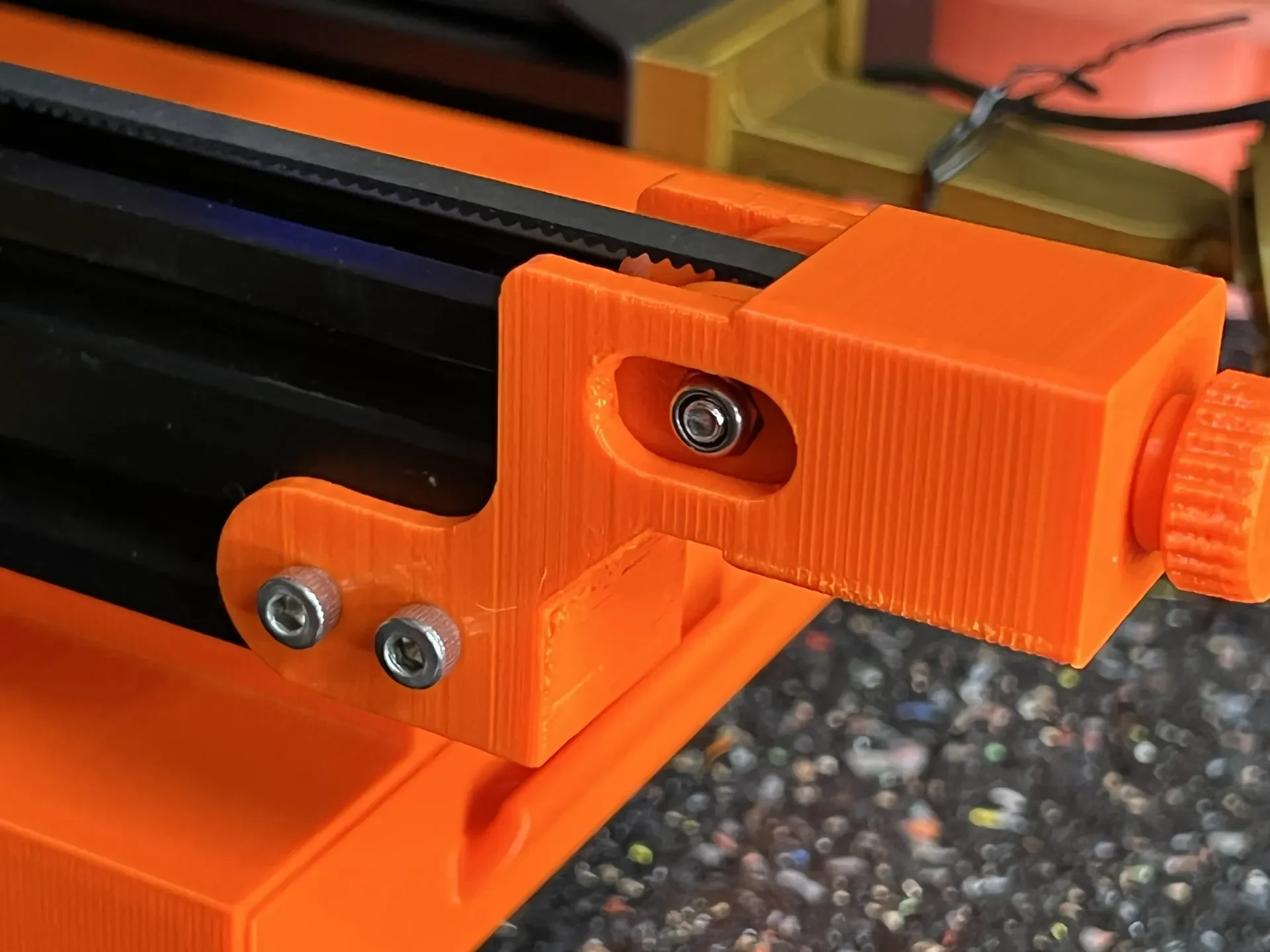

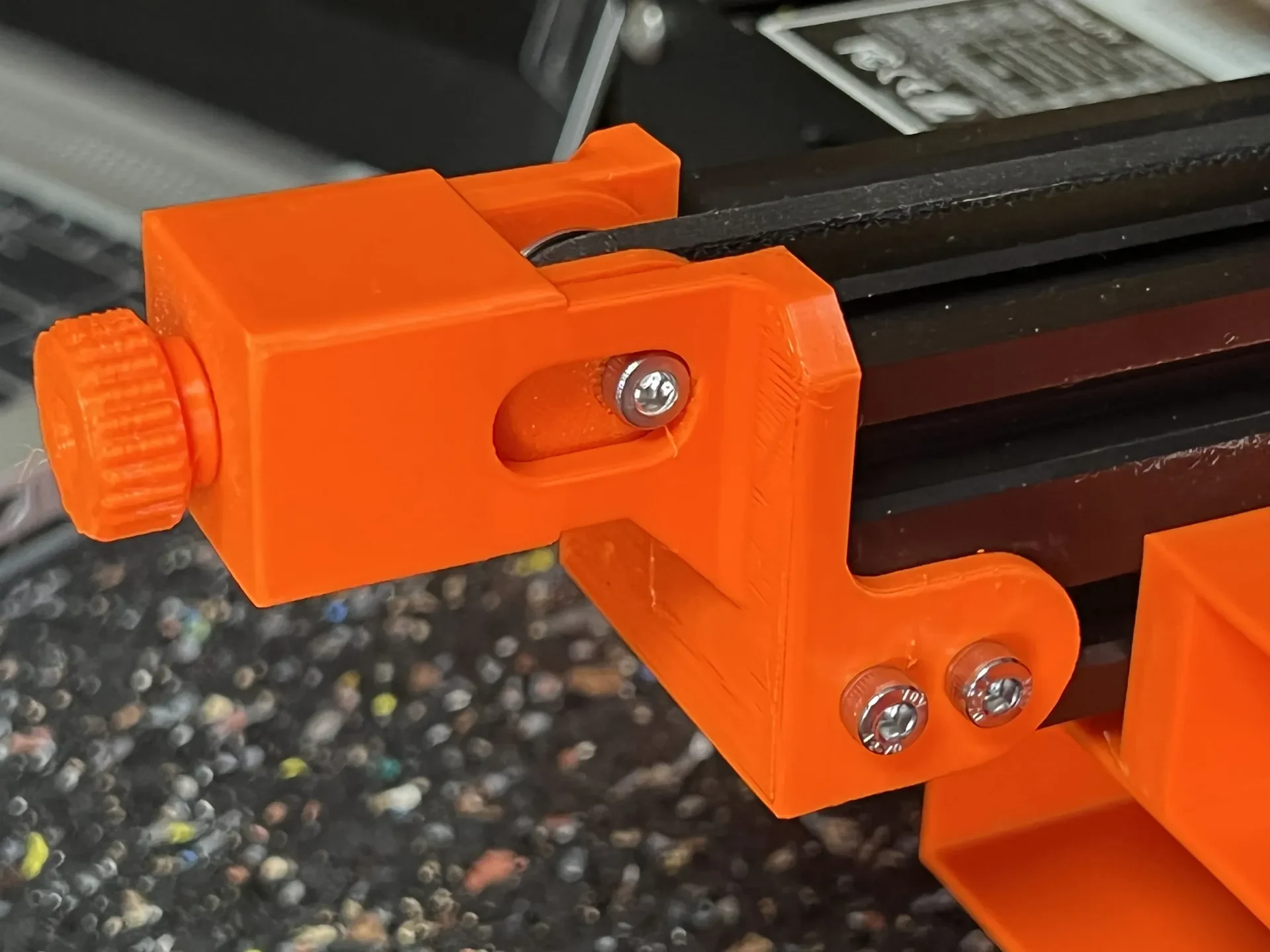

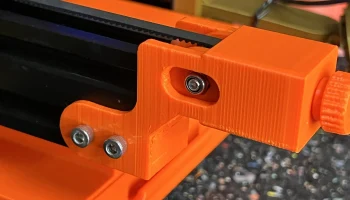

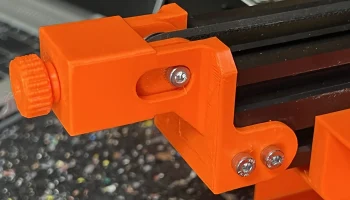

Ender 3 и Ender3 Pro - натяжители ремня X и Y.........

Я внес некоторые изменения в первоначальный дизайн:

Добавлена версия Ender 3 натяжителя оси Y.
Используются винты M4 и вставка вместо M5.
Держатели подшипников стали легче вставляться в свои корпуса.
Увеличена длина держателей подшипников, чтобы натяжитель работал с винтами с большей головкой.
Предоставлены версии файлов STL и 3MF.
Добавлена более длинная версия корпуса оси Y 2020 года.

Ремикс из
https://www.thingiverse.com/thing:4669308

Резюме
Мой взгляд на натяжитель ремня по осям X и Y. Я оглядел вселенную и не нашел ничего, что мне понравилось, поэтому разработал свою собственную.

Печатайте PETG или ABS, НЕ РЕКОМЕНДУЮ PLA, он слишком хрупкий.

В этих натяжителях используются штатные ролики, Т-образные гайки и т. д., которые поставляются в комплекте с машиной, но вам понадобится следующее дополнительное оборудование.

Х НАТЯЖИТЕЛЬ
1 — ВИНТ M4 x 25 С ГОЛОВКОЙ
1 — ГАЙКА M4 NYLOC
1 — ВИНТ M4 x 30 С КРУГЛОЙ ГОЛОВКОЙ
1 — M4 «MELT IN» NUTSERT (при печати ручки Nutsert)

Y НАТЯЖИТЕЛЬ
1 — ВИНТ M4 x 25 С ГОЛОВКОЙ
1 — ГАЙКА M4 NYLOC
1 — ВИНТ M4 x 30 С КРУГЛОЙ ГОЛОВКОЙ
1 — M4 «MELT IN» NUTSERT (при печати ручки Nutsert)

ПРИМЕЧАНИЕ. Если вам интересно, «ПРЯМОМЫШКА» предназначена для плотного прилегания к винту M4, поэтому винт нарезает резьбу в детали, вкрутите деталь до упора под головку винта (показано на изображении). Цель этой детали — удерживать винт и не давать ему вращаться при повороте, чтобы натянуть ремень.

Буду рад любым отзывам, постараюсь ответить на любые вопросы

Настройки печати
Марка принтера:

Креативность

Принтер:

Эндер 3 Про

Эндер 3

Плоты:
Нет

Поддерживает:
Да

Разрешение:
0,16

Заполнение:
40%-100%

Цвет нити:
Любой

Материал нити:
ПЭТГ или АБС

Примечания:
Единственный предмет, который действительно нуждается в опорах, — это Ender 3 Pro Y — КОРПУС, все остальные детали будут печататься без опор в показанной ориентации. Я рекомендую 100% наполнение для прочности.
