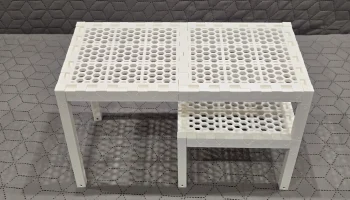

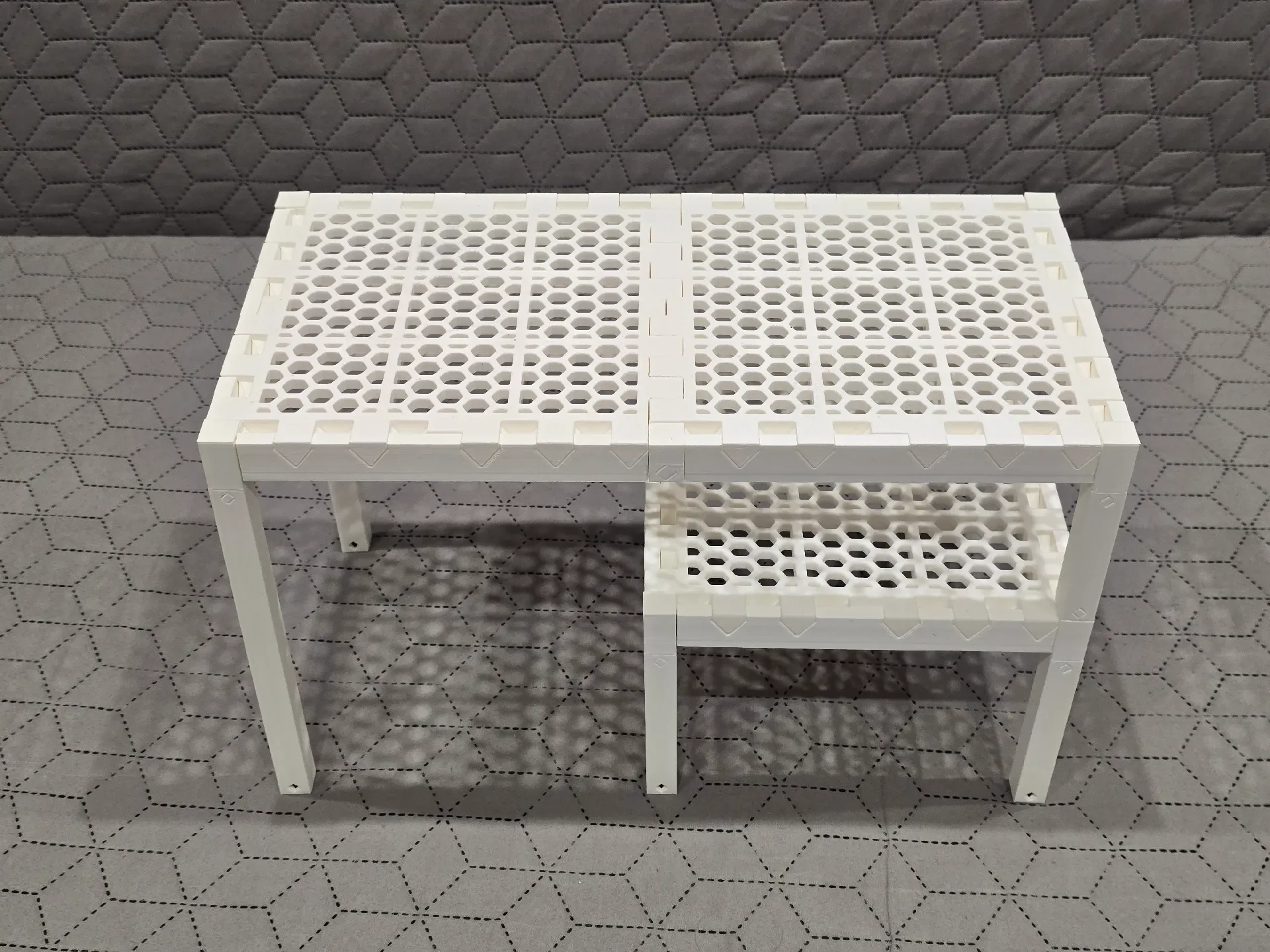

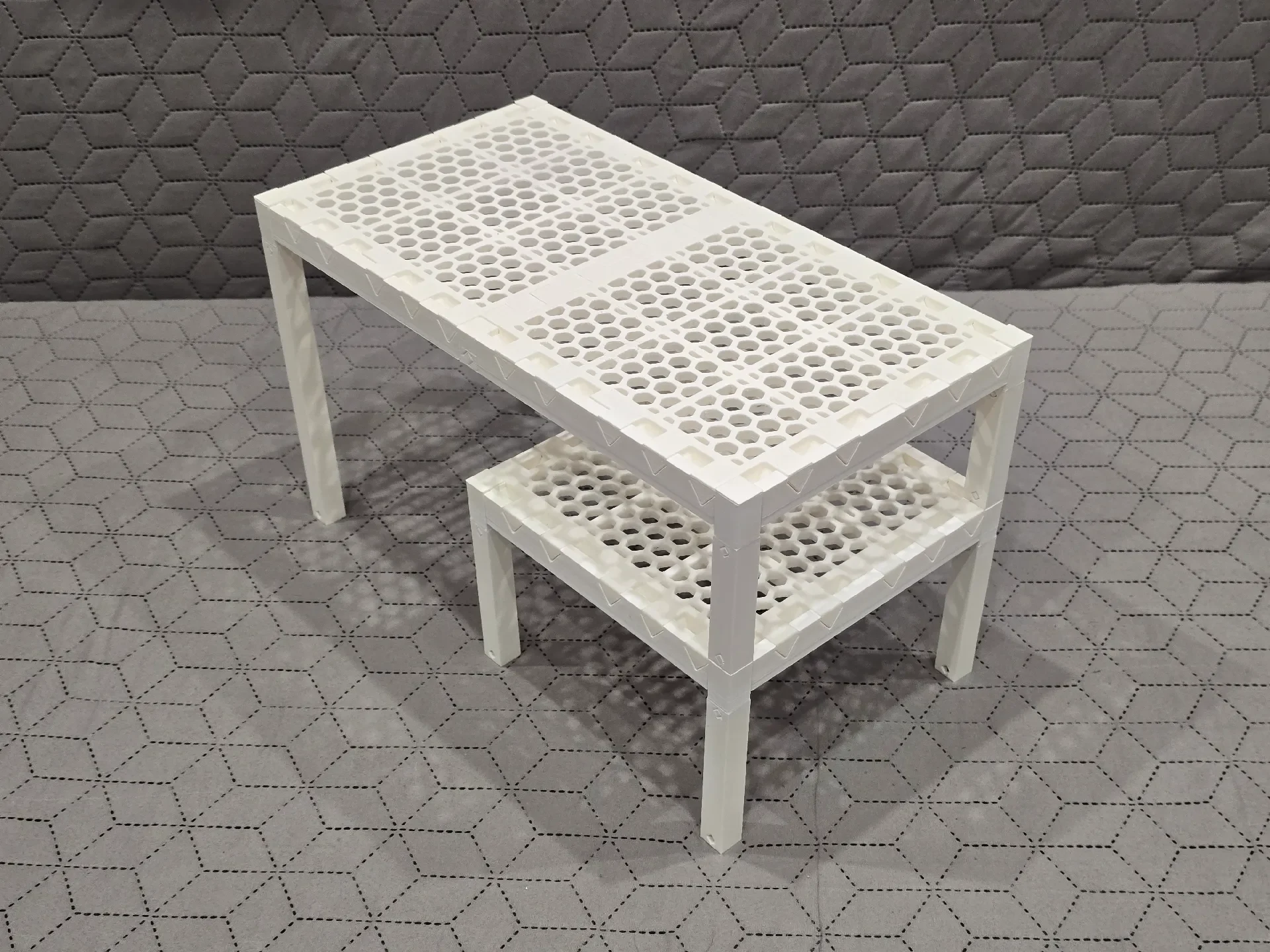

Модульная система полок с выдвижным ящиком.........

Преобразите свое пространство с помощью этой полностью модульной системы стеллажей, напечатанной на 3D-принтере, которая теперь оснащена инновационным подвесным ящиком под полкой для еще более организованного хранения вещей!

Эта стойка, спроектированная как высокоточный механический конструктор, не требует ни клея, ни винтов, ни металлических опор.

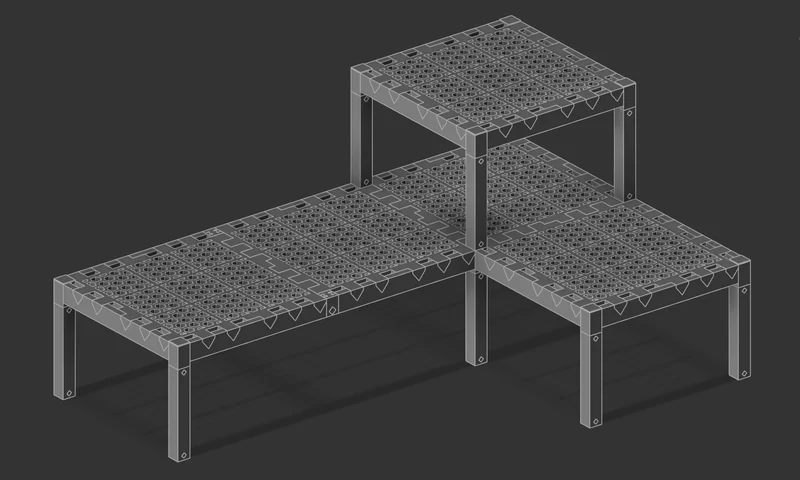

Умное математическое масштабирование

Система следует строгой логической сетке, что позволяет легко планировать сборку:

Вертикальный рост: высота каждого яруса = длина ножки + 25 мм (высота втулки).

Горизонтальное расширение: каждое соединение перекрывается на 15 мм. Например, две соединенные панели шириной 200 мм имеют общую длину 385 мм (200 + 200 — 15).

Универсальная библиотека компонентов

Соберите что угодно — от небольшого настольного органайзера до большой полки для хранения вещей, используя эти детали:

Ножки: доступны 8 размеров (от 25 мм до 200 мм). Напечатан горизонтально для максимальной несущей способности.

Оптимизированные втулки: выбирайте прямые втулки для длительных пробегов или угловые втулки для стабильных поворотов.

Сотовые панели: легкие, но жесткие платформы размером 100x100, 200x100 и 200x200 мм.

Защитная блокировка: исполь��уется внутренний штифт ромбовидного профиля (7x7x45 мм), который действует как структурный каркас, гарантируя, что стойка не развалится при перемещении.

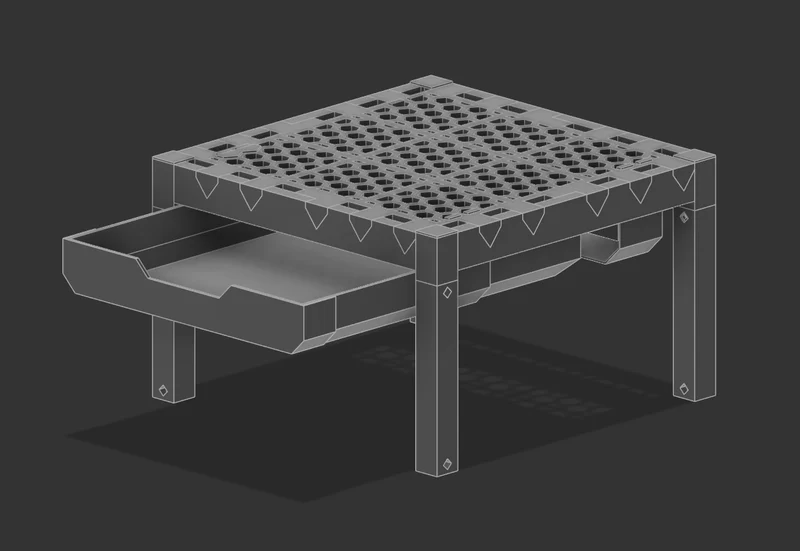

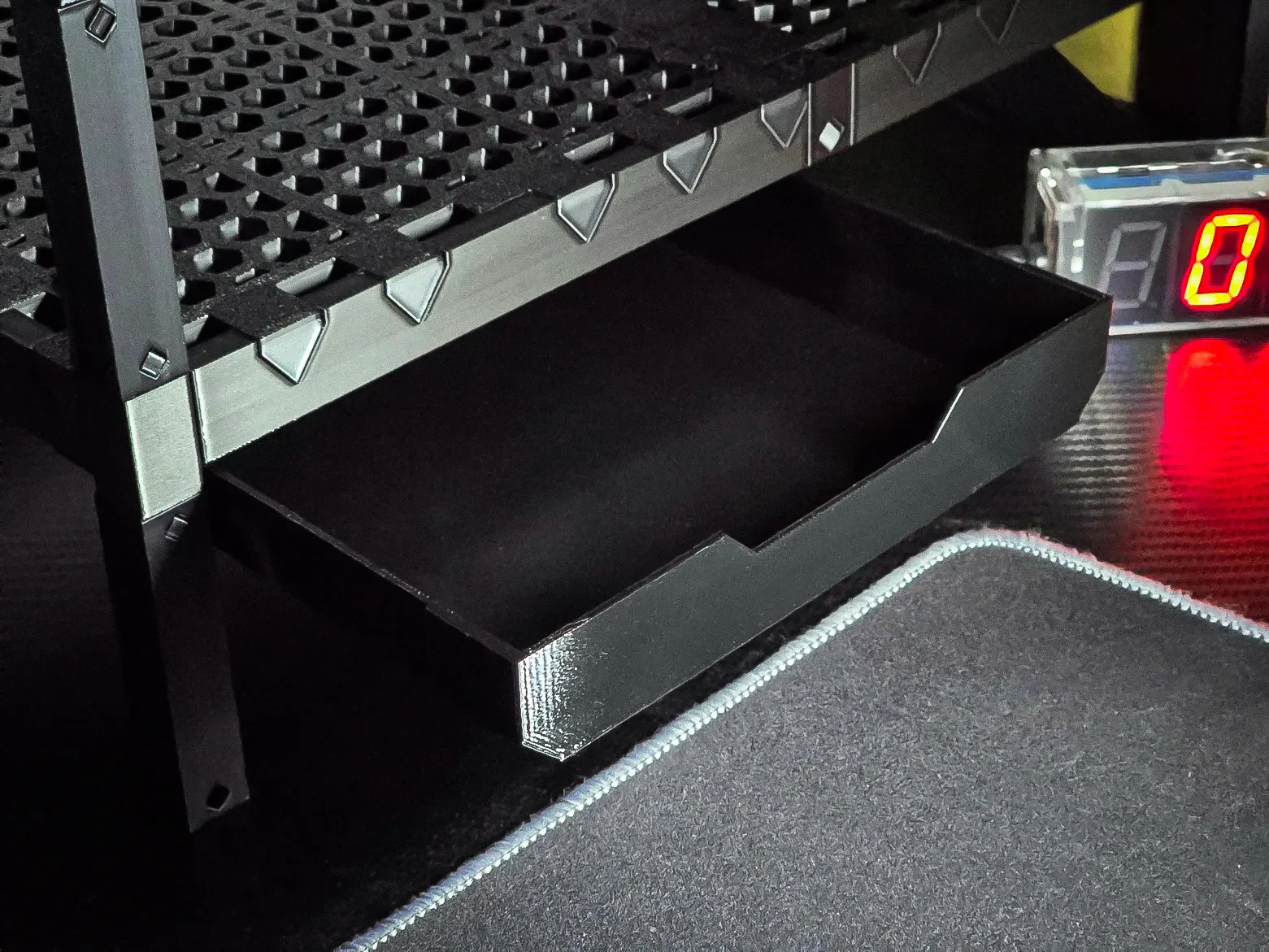

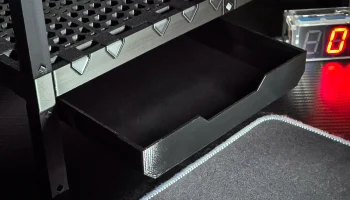

Модуль подвесного ящика под полкой

Добавьте удобное «скрытое» место для хранения с помощью этого встроенного ящика:

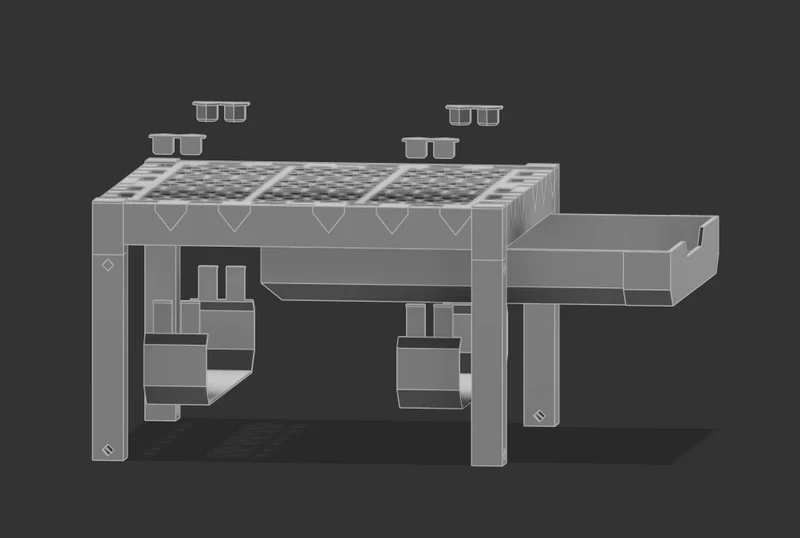

Гениальное крепление: подвешивается на ультратонких (1 мм) U-образных пластиковых кронштейнах, которые вставляются в существующие пазы сотовой панели снизу.

Стабильность с клиновым замком: эти кронштейны фиксируются снизу с помощью стандартных ключей (клиньев) системы, обеспечивая надежную и надежную поддержку без единого винта.

Гибкая поддержка: используйте 2 или 3 подвесных кронштейна для оптимальной грузоподъемности.

Оптимальные размеры: 200 мм (Д) x ~ 170 мм (Ш) x 30 мм (В) — идеально помещается под панелями и между ножками, даже при самых коротких конфигурациях ножек.

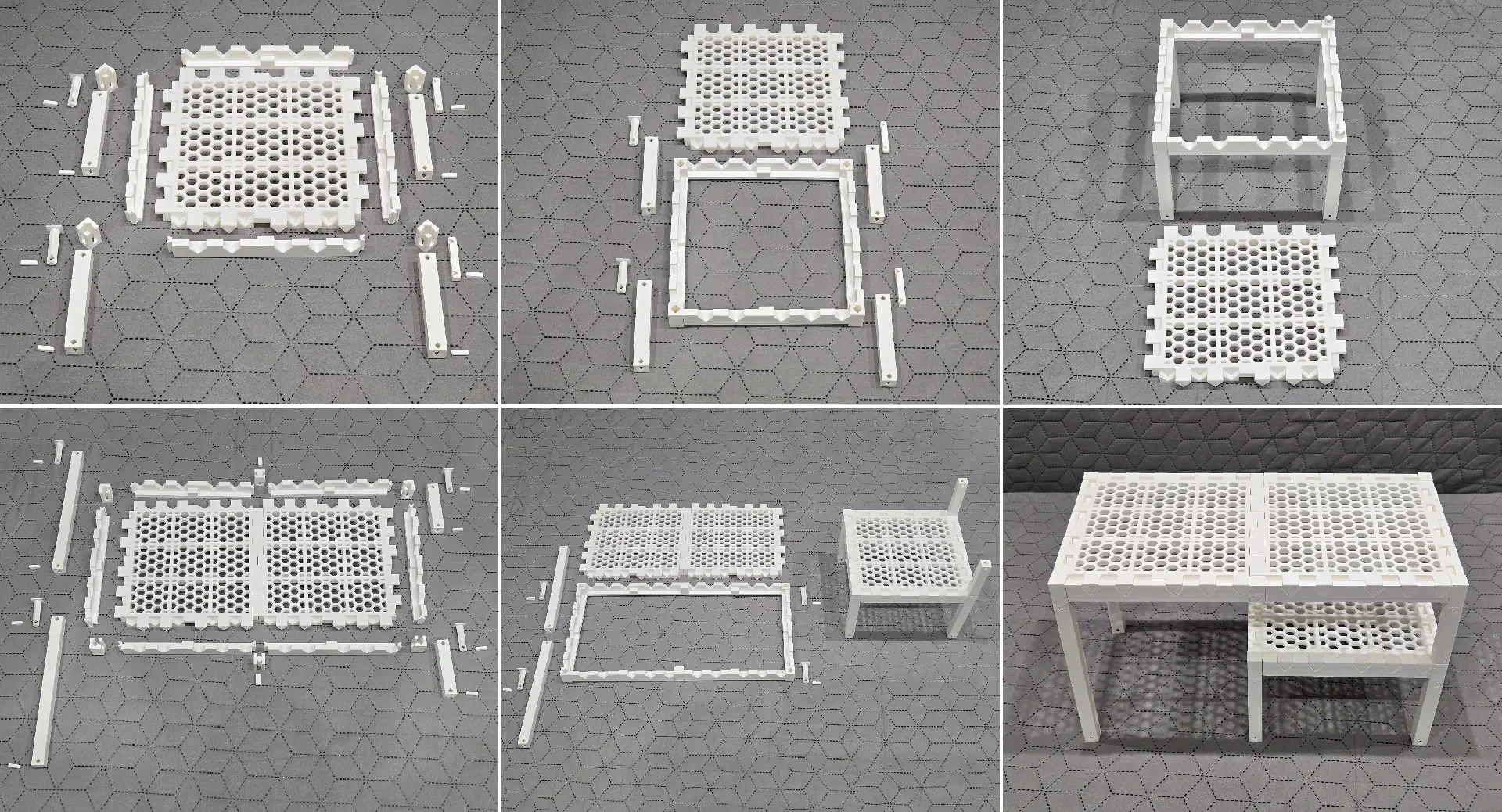

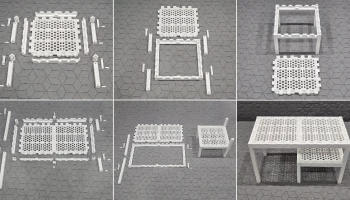

Простая сборка без инструментов

Рама: вставьте боковые направляющие в прямые или угловые ступицы.

Конструкция: поместите внутренний штифт в голень, наденьте на него втулку.

Зафиксируйте: закрепите сборку следующей ножкой или завершающей верхней крышкой.

Обработка: просто вставьте сотовые панели в пазы собранной рамы.

Ящик: вставьте U-образные кронштейны в пазы нижней панели и зафиксируйте их ключами. Задвиньте ящик.

Советы по печати

Никаких опор не требуется: все отверстия имеют «ромбовидный» профиль для чистой печати.

Сила прежде всего: Распечатайте ноги и штифты горизонтально, чтобы убедиться, что они выдерживают вес, не привязываясь к линиям слоя.

Подвесные кронштейны. Для максимальной прочности на растяжение распечатайте ��ронштейны толщиной 1 мм с увеличенными стенками (периметрами) и почти 100 % заполнением.

Материал: используйте PLA для эстетического/легкого использования или PETG для хранения в тяжелых условиях.

Высота слоя: рекомендуется 0,2 мм для точного прилегания защелкивающихся ключей.
