MMU BOX — это механически спроектированная буферная система перемотки, в основном предназначенная для 3D-печати, разработанная специально для Prusa MMU3.
Он заменяет стандартный буфер нити компактной модульной системой с независимой активной перемоткой каждой катушки.
Этот проект успешно использовался в длительной реальной печати из нескольких материалов, включая 10-часовую комбинированную печать TPU / PETG / PLA и расширенное тестирование с высокой заменой.
Это не концепция. Оно работает.
Однако это механическая система «сделай сам», и это различие имеет значение.
Почему это существует
Стандартный буфер MMU работает, но он приводит к появлению свободных петель накала и неэффективности использования пространства.
MMU BOX подходит к проблеме иначе:

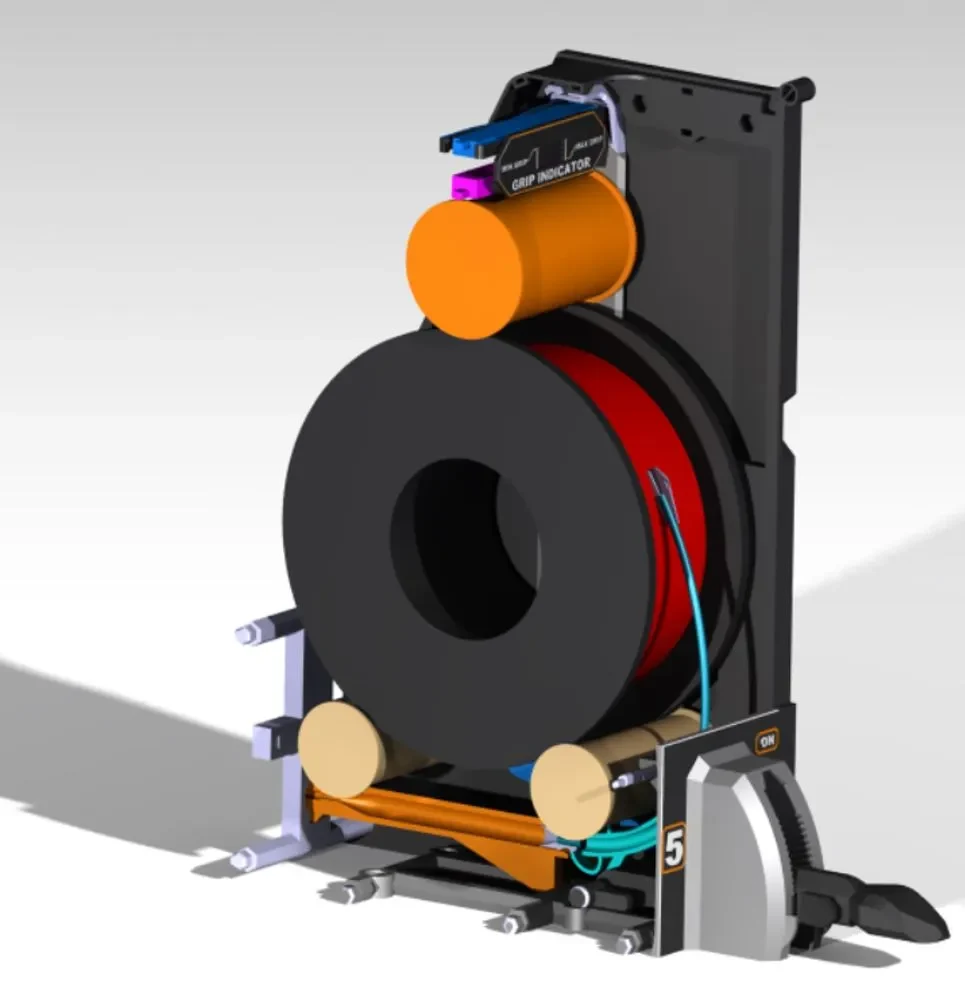

Каждая катушка имеет собственную управляемую перемотку.
Никаких незакрепленных петель нити.
Чистая, организованная маршрутизация нити
Полный визуальный контроль всех катушек
Результатом является компактная и механически предсказуемая система управления нитью.
Важно: прочтите перед сборкой
Это механическая система.
Это требует понимания, сбо��ки и калибровки.

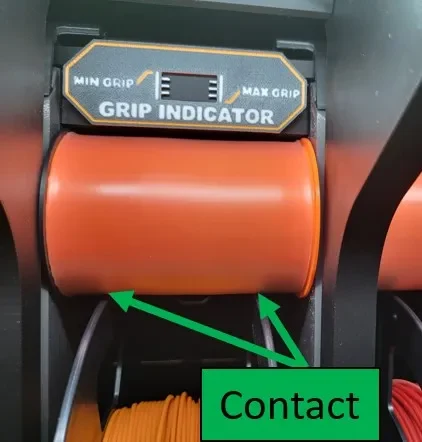

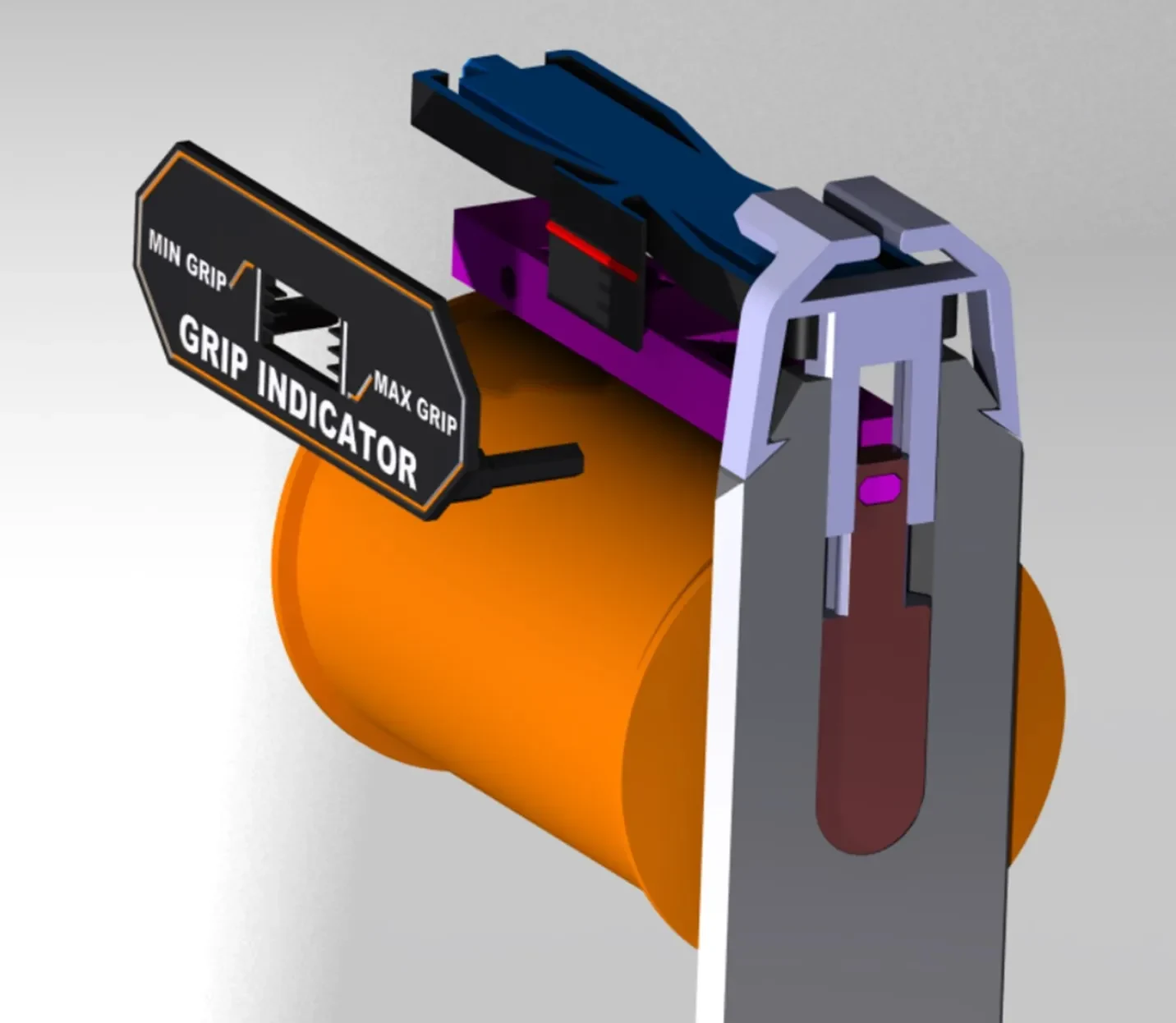

Перед печатью требуется ручное предварительное натяжение
(Вы вращаете ролики перемотки до тех пор, пока сцепление не начнет проскальзывать. Полностью описано в руководстве.)
Плоские пружины, напечатанные на 3D-принтере, со временем могут расползаться
(Производительность зависит от выбора материала и настройки сцепления)
В комплект входят пружины V2 PETG. Некоторые пользователи сообщают о долгосрочной стабильности. У некоторых со временем уменьшилась сила перемотки.
Это не подключи и играй
Если вы ожидаете автоматизации уровня AMS «из коробки», то это не так.
Если вам нравится настраивать механические системы и понимать, как они работают, это будет иметь для вас смысл.
Что обеспечивает MMU BOX

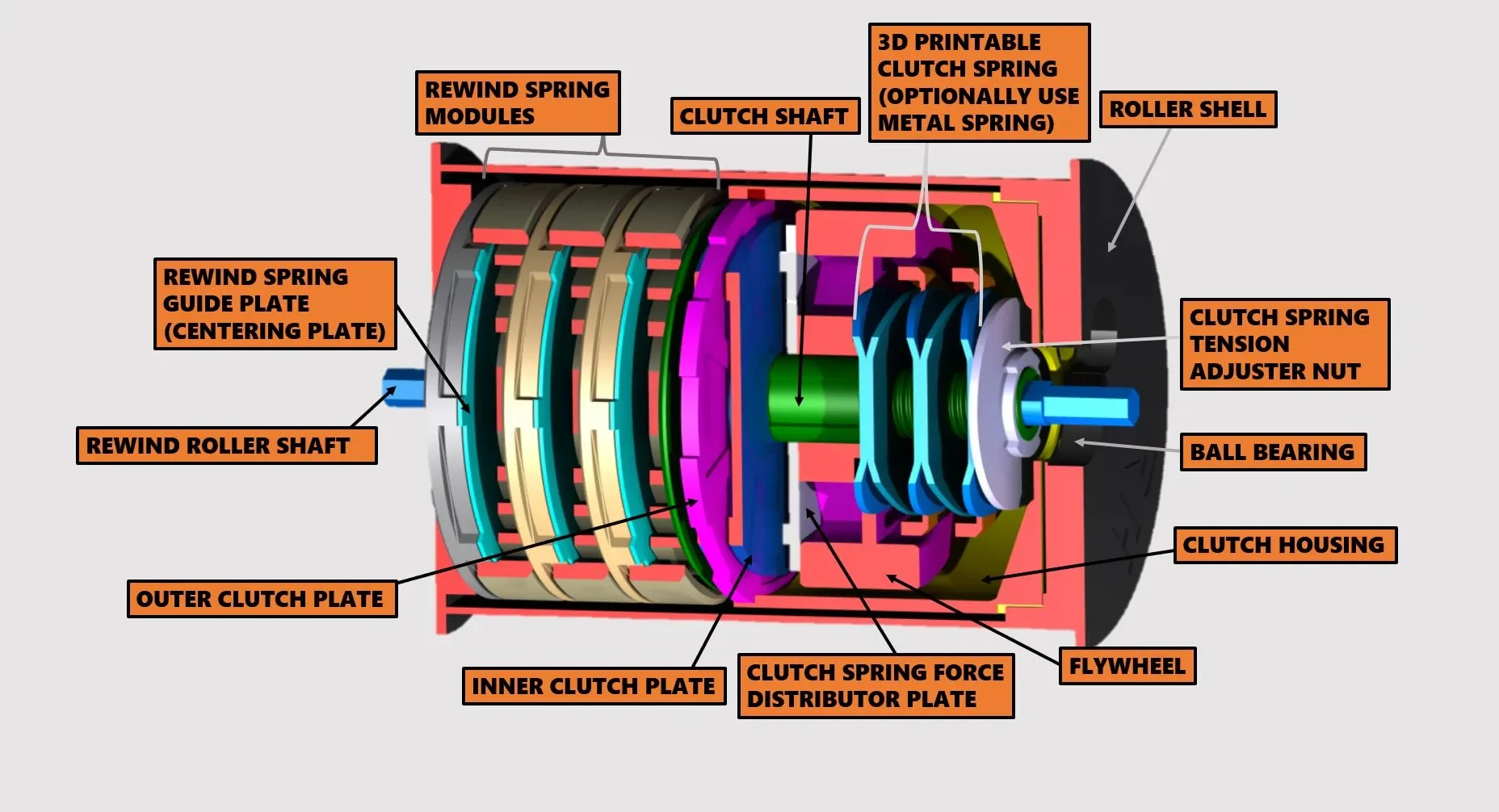

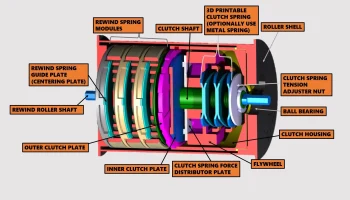

Активная перемотка на катушку

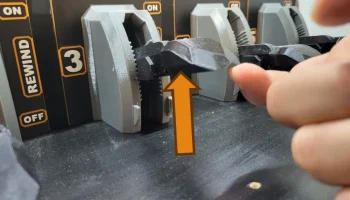

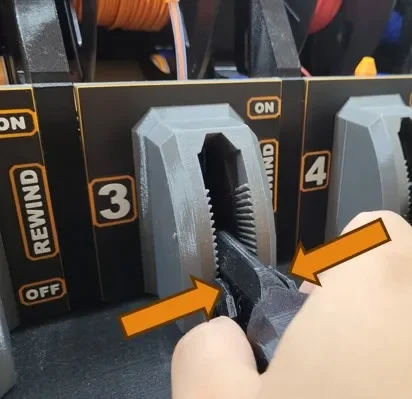

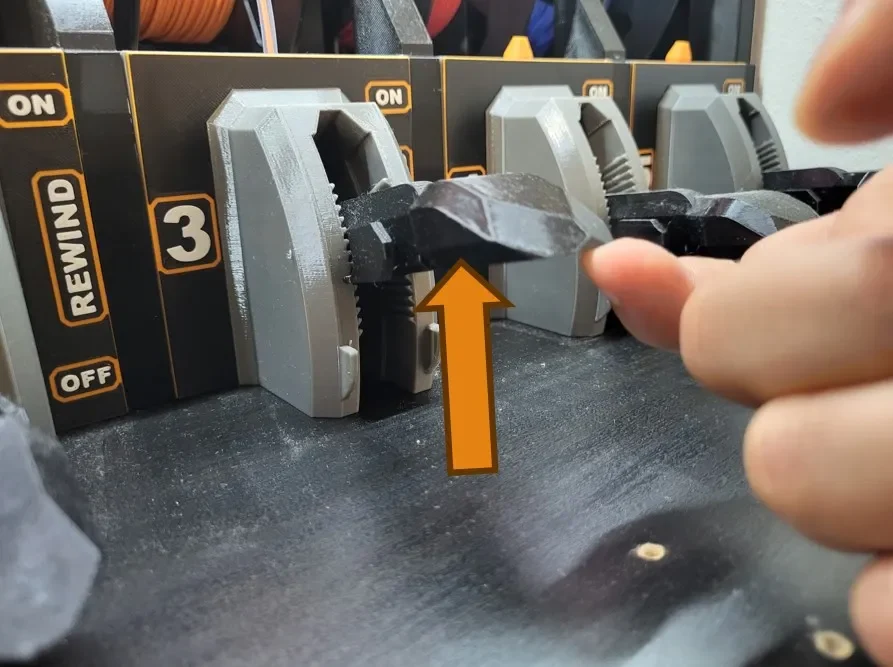

Независимое управление перемоткой ВКЛ/ВЫКЛ

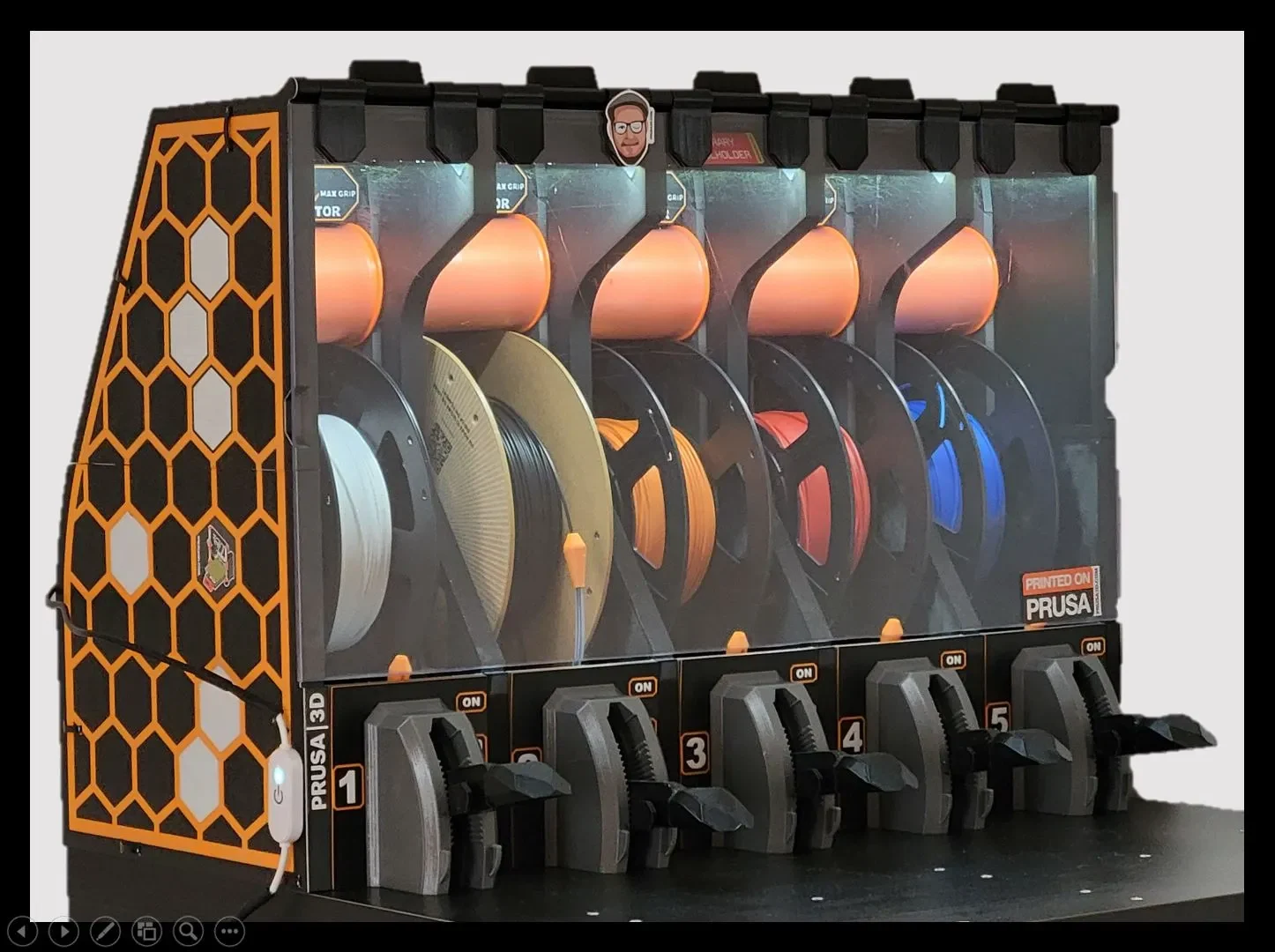

Модульная конструкция (возможно 1-5-10+ катушек)

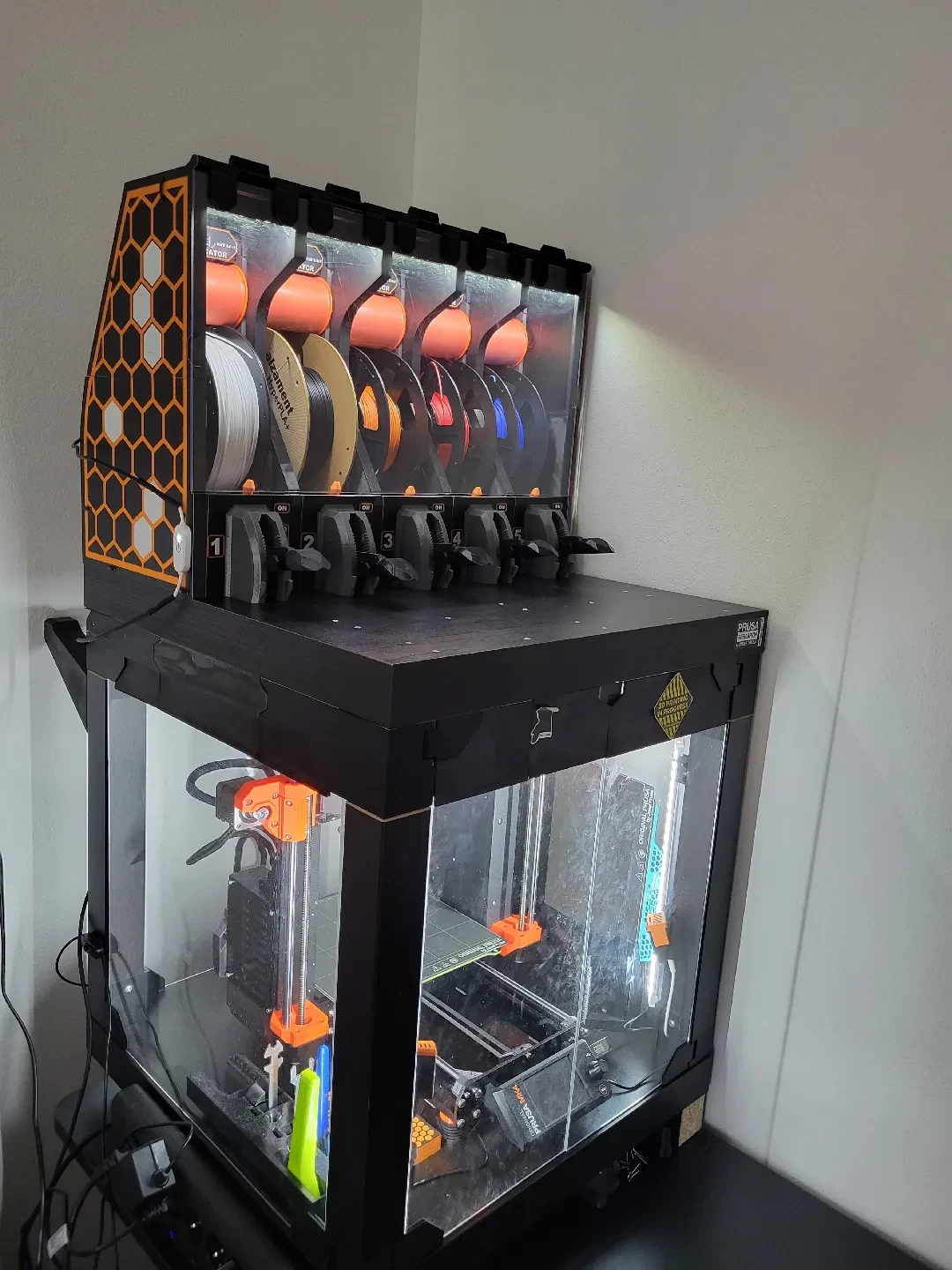

Компактное расположение катушки
Доступный спереди путь прохождения нити
Акриловая передняя панель для визуального контроля.
Дополнительное настенное крепление
Гибкая прокладка из ПТФЭ (выход сзади или спереди)
Продемонстрированные возможности
— Печать из нескольких материалов TPU + PETG + PLA в течение 10 часов: НАЖМИТЕ ЗДЕСЬ.
— Тест надежности свопа ~400: НАЖМИТЕ ЗДЕСЬ.
Это полные, неразрезанные записи операций.
Для кого этот проект
Тинкереры
Пользователи, читающие руководства
Люди, которым нравится оптимизировать механические системы
Для кого это не
люди, которые ожидают опыта, подобного AMS, «из коробки»
люди, которые не любят тонкую настройку или тестирование
Файлы включены
все части STL
Подробное руководство по печати
Полная инструкция по сборке
Руководство пользователя
Примечания по расширенной печати из нескольких материалов
Спецификация (BOM)
Вы можете купить полный комплект оборудования у Blurolls: НАЖМИТЕ ЗДЕСЬ.
Или купить необходимые детали отдельно — BOM (Hardware & Materials for MMU BOX):
Нить для печ��ти:
Примерно 5,3 кг PLA
ASA/ABS/PC-CF или другой жаропрочный материал (суть PETG): примерно 180 г.
PETG: около 200 г.
Подшипники: 30x625ZZ (Пример: https://a.aliexpress.com/_ExzgMcW)
Магниты: 10 неодимовых прямоугольных магнитов (20 мм х 10 мм х 5 мм)
(Пример: https://a.aliexpress.com/_EHF00PM)
Трубка из ПТФЭ (внутренний диаметр 2,5 мм): примерно 5 метров (пример: https://a.aliexpress.com/_EHWb3We)
Акриловая панель (рекомендуется прозрачная): 1 шт., 550 x 280 x 3 мм.
Застежки-молнии: около 50 штук (или 1 стандартная упаковка).
200 мм х 3,5 мм х 1 мм
Пружины сжатия (выберите ОДИН вариант):
Вариант A: Пружины сцепления, распечатанные на 3D-принтере (файлы STL прилагаются к дизайну MMU BOX)
Вариант Б: Металлические пружины сцепления (5 шт.). (Пример: https://a.aliexpress.com/_ExVb6HC)
Технические характеристики: Длина: 15 мм; Внутренний диаметр (ID): ≥10 мм (минимум); Внешний диаметр (НД): ≤14 мм (максимум); Диаметр проволоки: 0,8-1,2 мм
Настоятельно рекомендуется использовать термоусадочную трубку: (внутренний диаметр около 60 мм), ~0,5 метра.
(Пример: https://a.aliexpress.com/_EyFYqRU)
Дополнительное улучшение:
Светодиодное освещение: светодиодная лента (например, белая 5 В), минимум 0,5 метра.
(Пример: https://a.aliexpress.com/_EGZqloK)
Совместимость с принтером
MMU BOX предназначен для работы с устройством Prusa MMU3 на следующих принтерах:
Оригинальный Prusa i3 MK3S/MK3S+
Оригинальный Prusa MK4/MK4S/MK3.9/MK3.9S/MK3.5/MK3.5S
Гибкое позиционирование:
