Руководство по нити Creality Space Pi

Я собрал это в Tinkercad, потому что там было много адаптеров для трубок из ПТФЭ, но ни один из них не делал всего, что мне нужно. Надеюсь, это поможет другим.

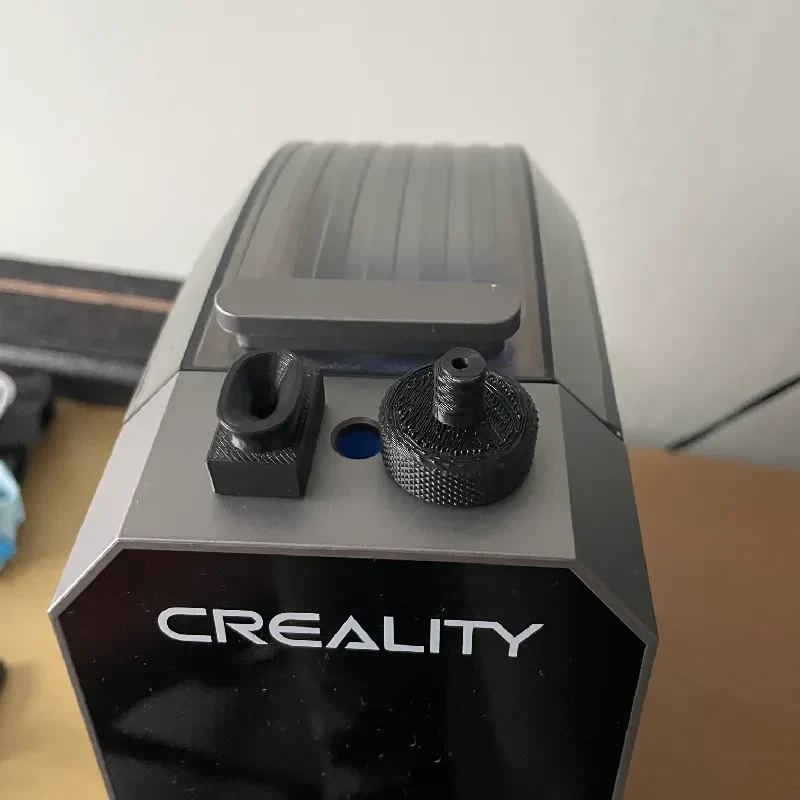

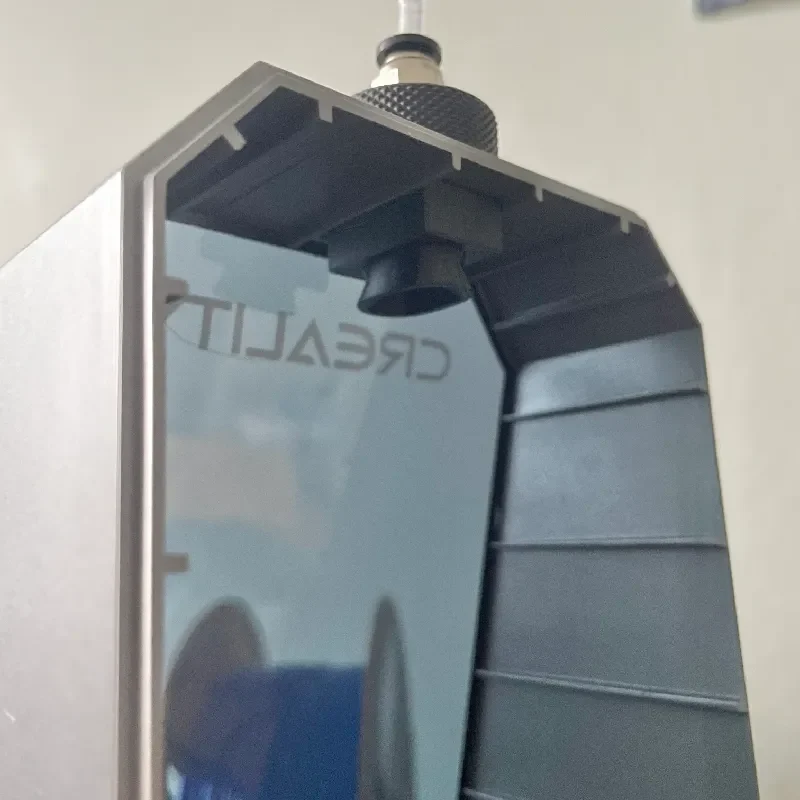

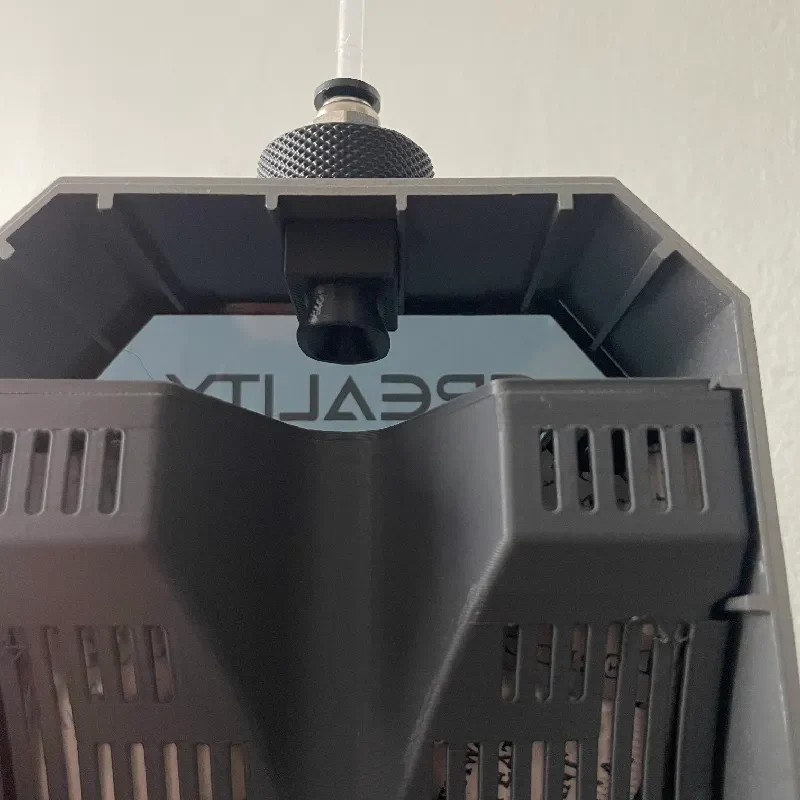

Нижняя гайка представляет собой прямоугольник, который подходит и фиксируется между выступами рамы Space Pi. Он также имеет большой овальный конус, помогающий захватывать и направлять нить в трубку из ПТФЭ.

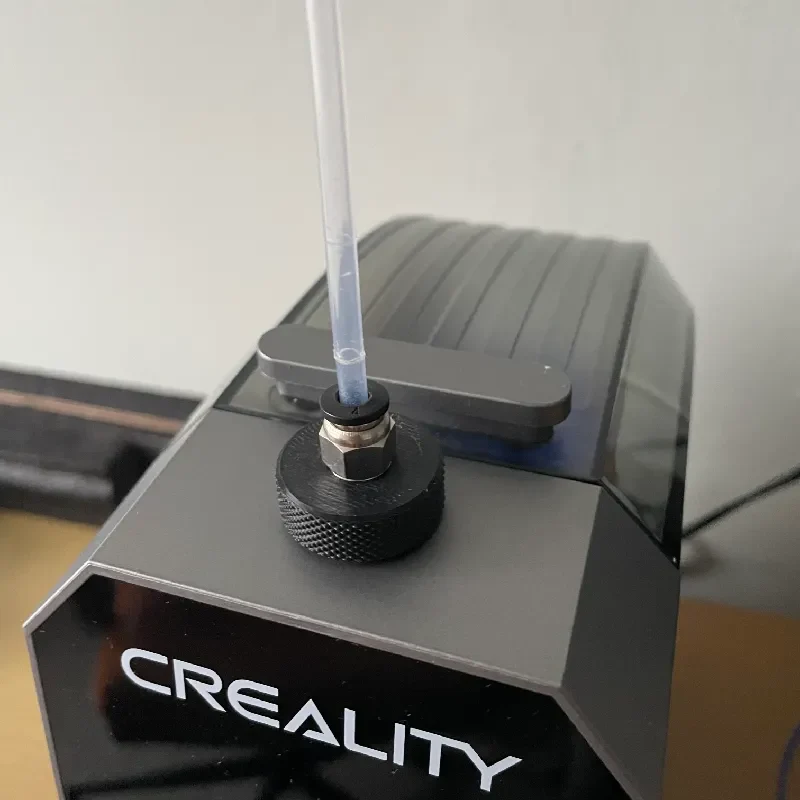

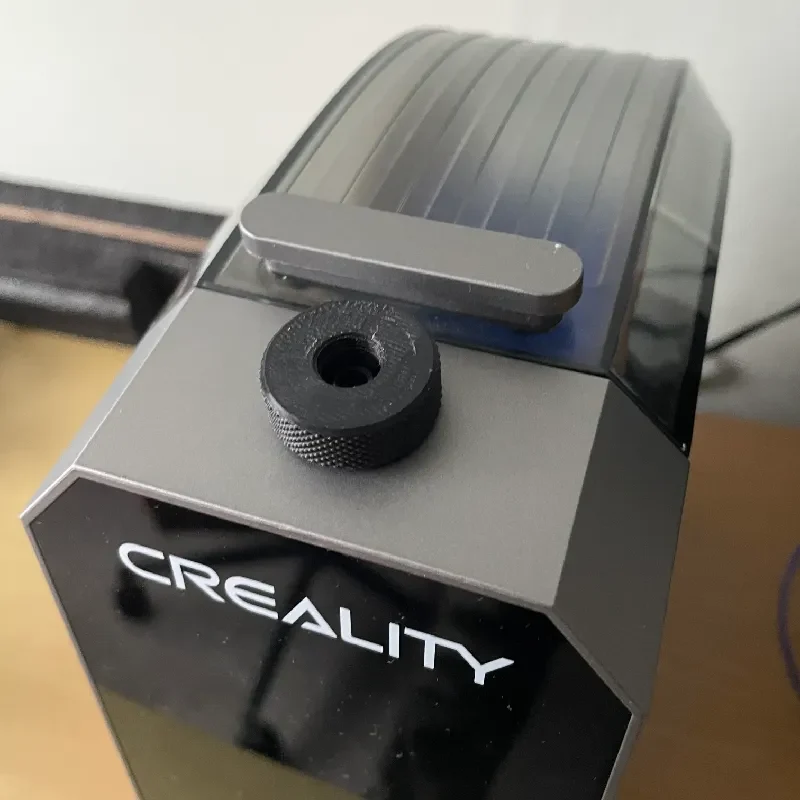

Верхний болт предназначен для работы с разъемом из ПТФЭ диаметром 10 и��и 6 мм и имеет выступы по краям, чтобы его было легче захватывать и затягивать вручную. Убедитесь, что ваша муфта из ПТФЭ полностью ввинчена в верхний болт, чтобы нить не зацепилась за края и не застряла. Вставьте муфту в верхний болт ПЕРЕД установкой на сушилку, так как чрезмерная сила может привести к отрыву резьбы.

СОВЕТЫ ПО ПЕЧАТИ.
Используйте нить PTEG или другой термостойкий материал. Не используйте PLA, так как тепло от Space Pi может привести к деформации и поломке PLA. При использовании ABS убедитесь и учтите усадку по мере остывания детали, это может привести к тому, что детали с резьбой не подойдут.

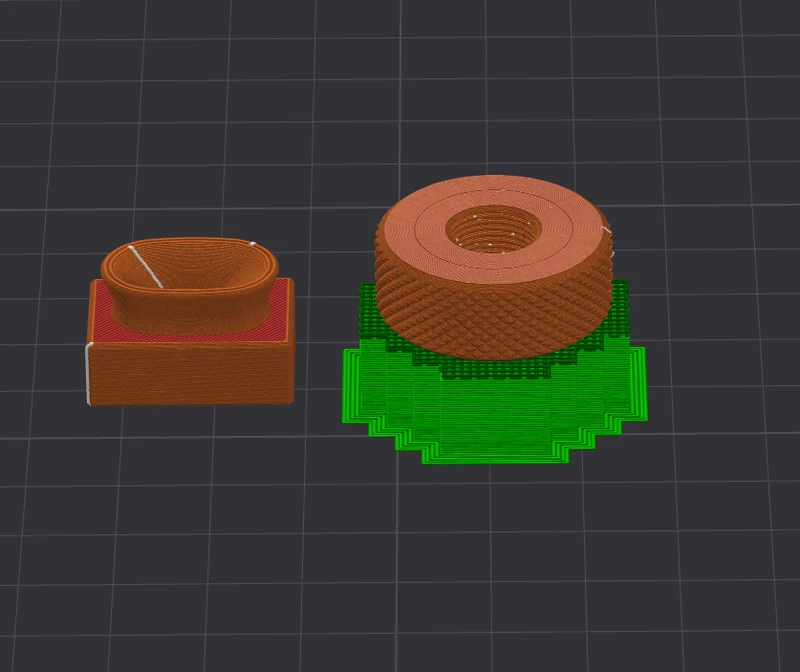

Я печатал с высотой слоя 0,1 мм, чтобы нити были максимально чистыми, но подойдет и толщина слоя 0,2 мм. Напечатайте верхнюю часть болта, как показано на изображениях, чтобы опоры не мешали более тонкой резьбе муфты из ПТФЭ.
Обратная связь приветствуется. Наслаждаться.
