Коллекция Ender-3 V3 Plus

Примечание. Подходит только для принтера E3V3 Plus. Принтер E3V3 меньшего размера можно найти в моей коллекции здесь.

Обновление: у меня есть новый верхний кронштейн датчика нити, который также можно использовать с боковыми и настольными держателями катушек, а также с сушилками / сухими ящиками.

Коллекция обновлений и дополнений, которые, на мой взгляд, очень важны. Включены:

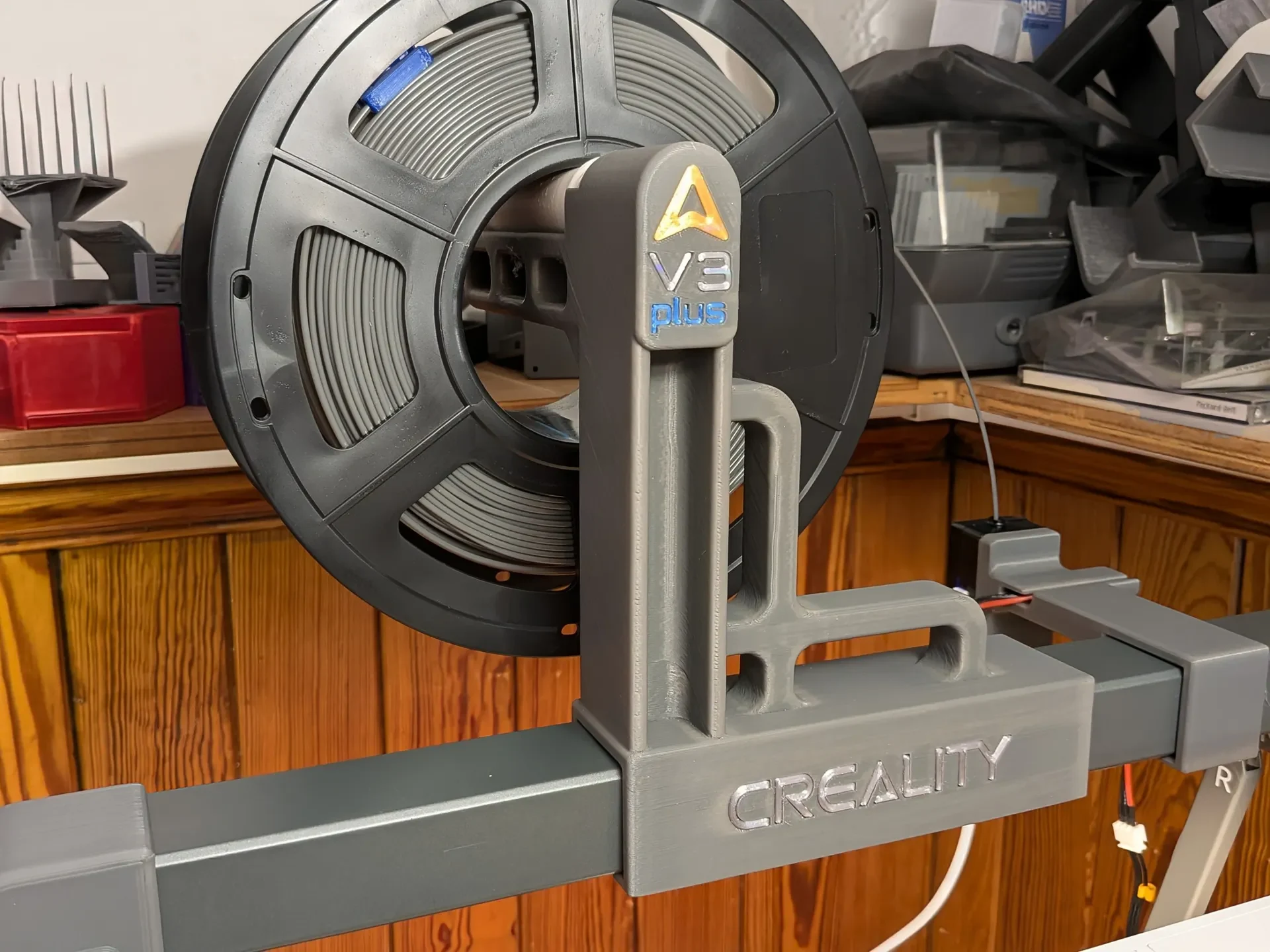

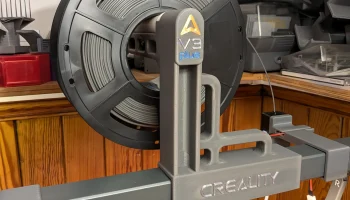

Верхний держатель катушки

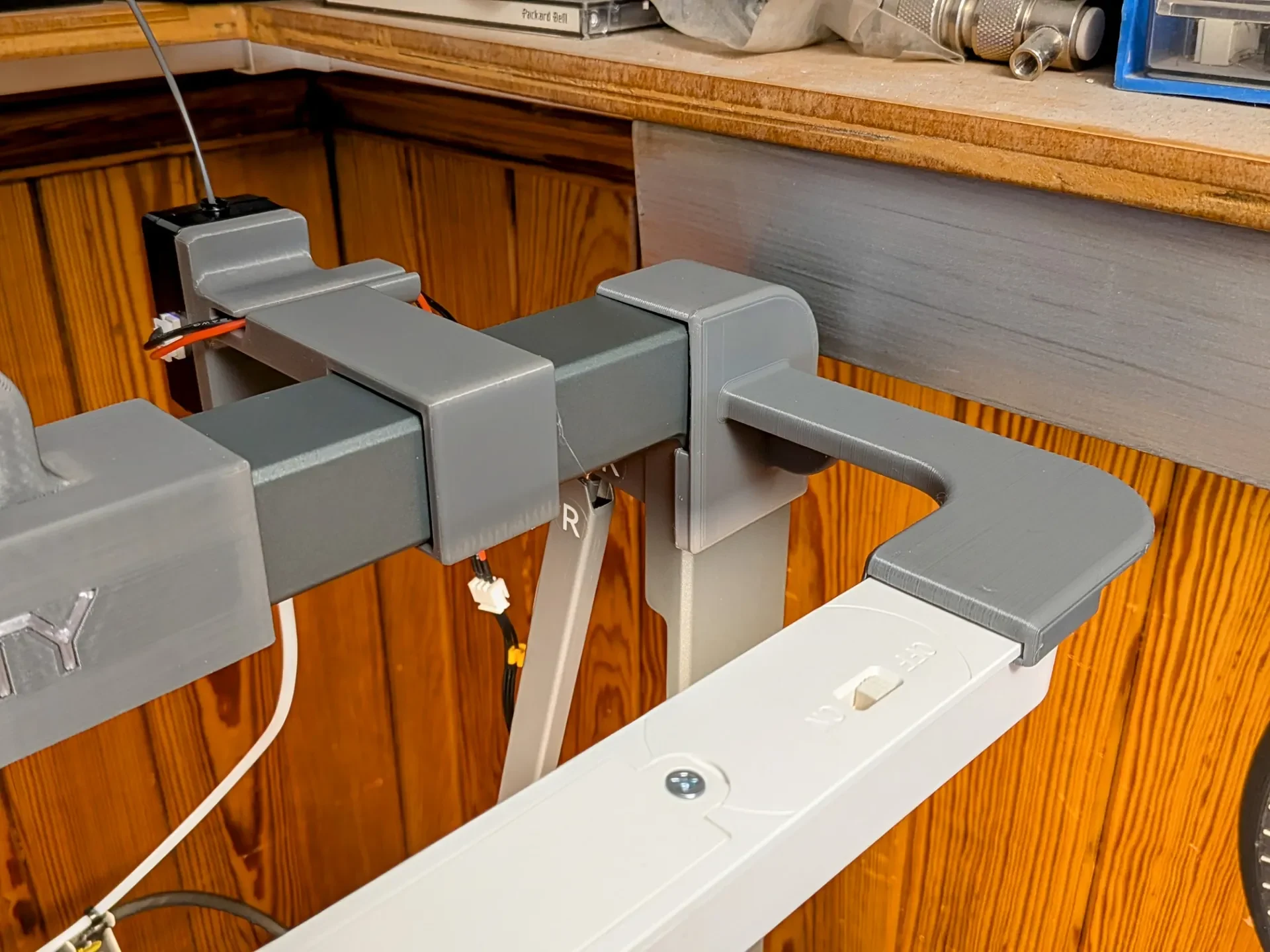

Верхний кронштейн датчика накаливания

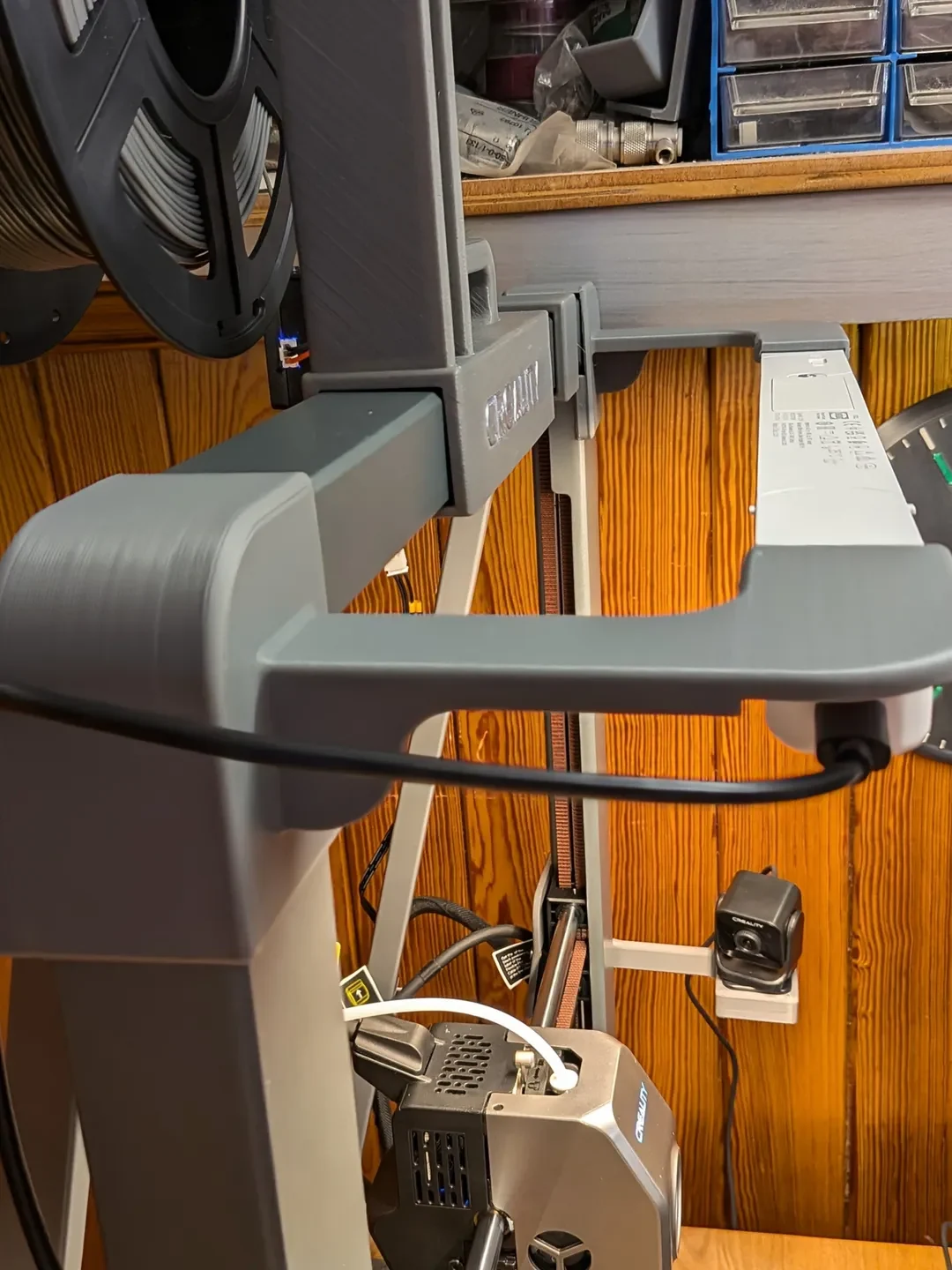

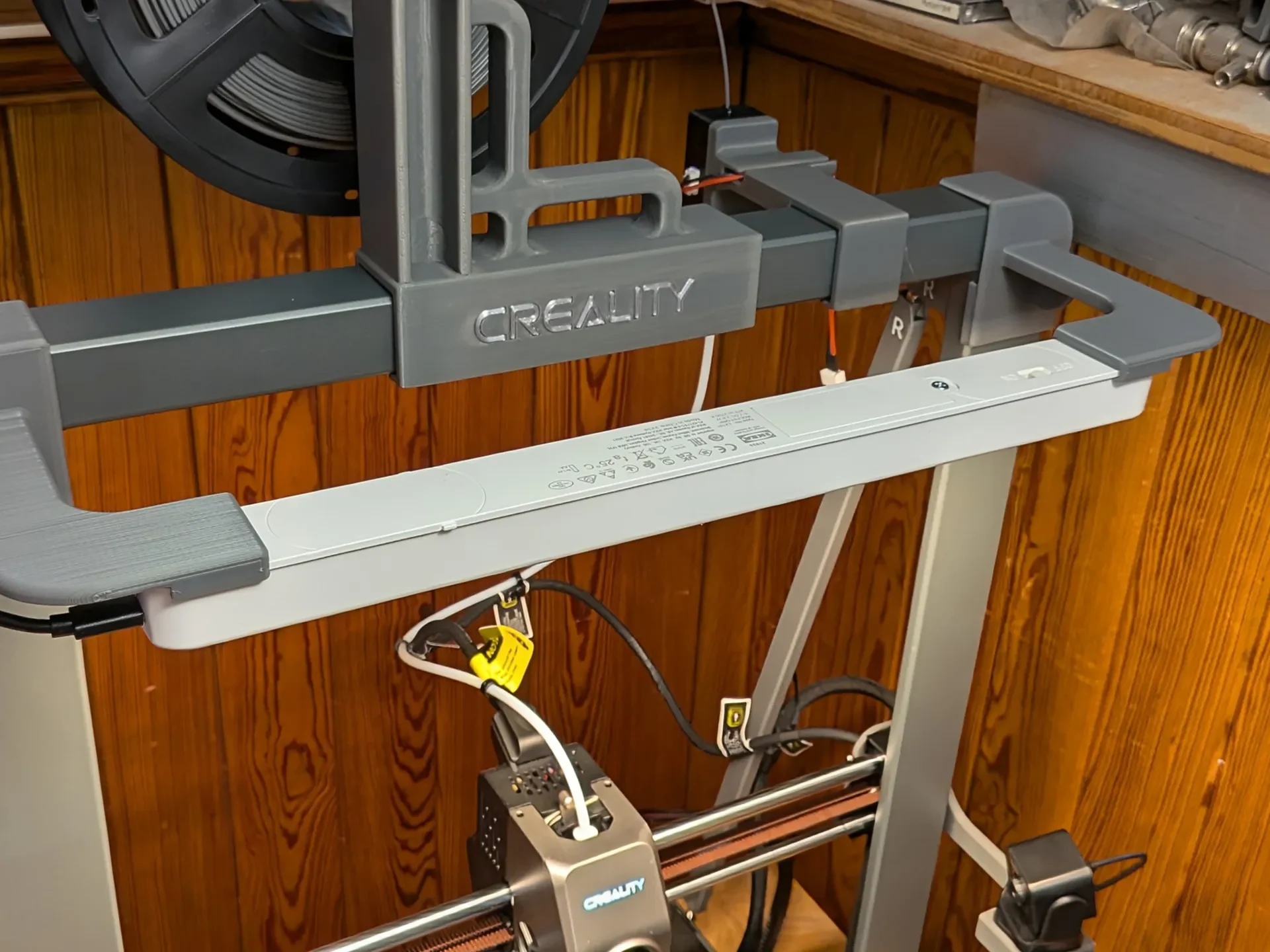

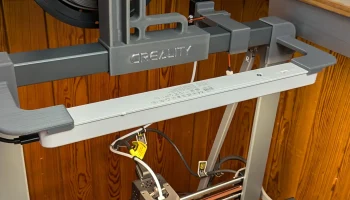

Кронштейны для светильников на раме для превосходного IKEA Rolfstorp за 7 фунтов стерлингов.

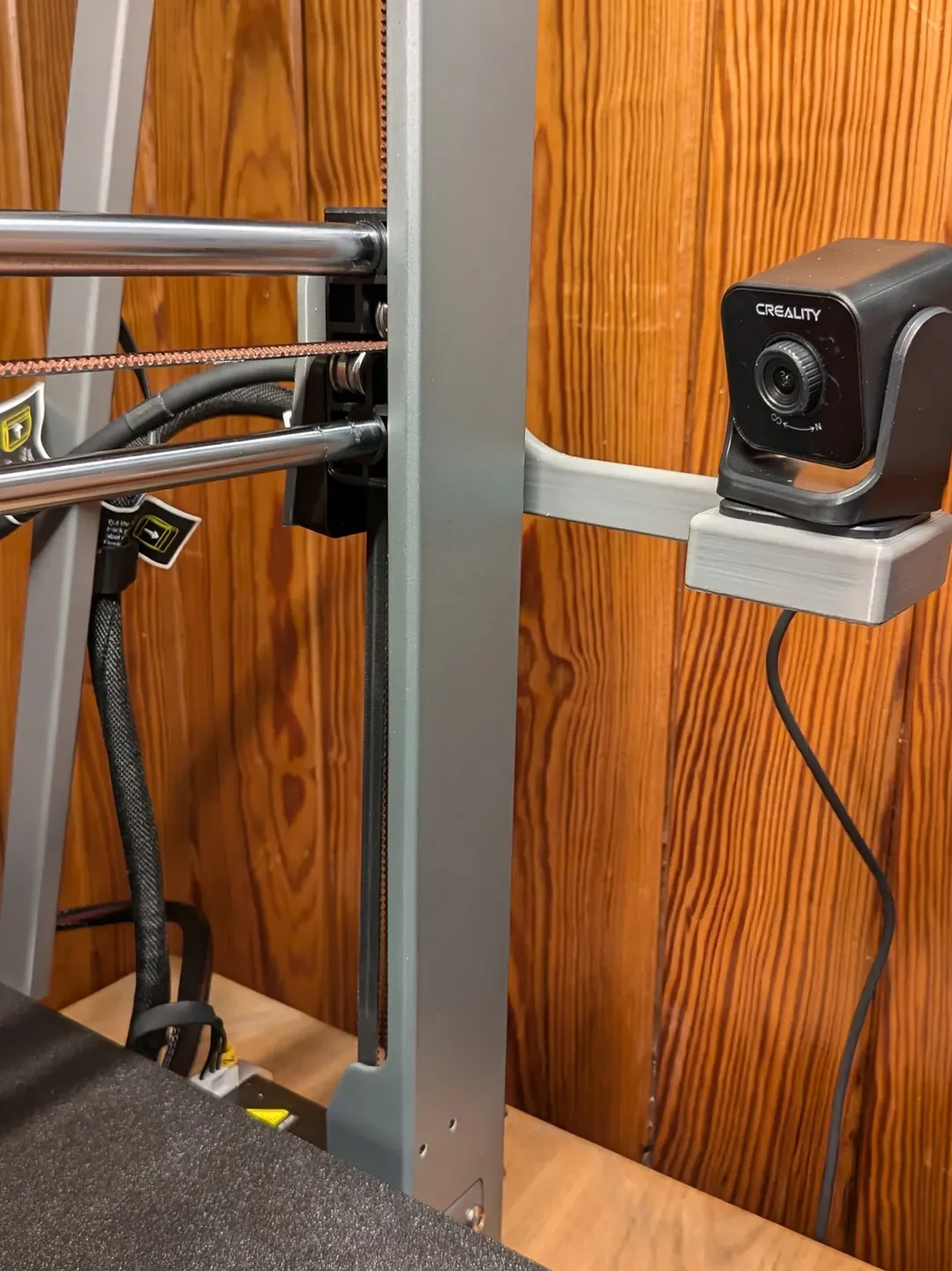

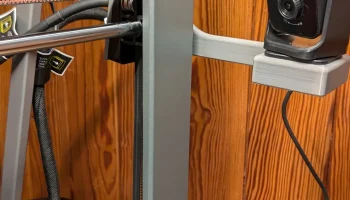

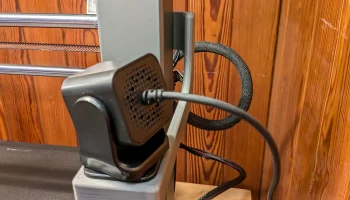

Крепление по оси Z для камеры Creality Nebula

Все штанги крепления камеры плотно крепятся к раме, и требуется всего два комплекта дополнительных элементов.

Дополнительные элементы
Для кронштейна датчика вам понадобится удлинитель его проводного кабеля. Один из примеров, который я нашел, называется «Удлинитель баланса аккумулятора XH 2S LiPo», и вам понадобится длина 200 мм/20 см.
Для крепления камеры вам понадобятся два дополнительных болта M3x10 мм.

В верхнем креплении используются элементы других моделей, для удобства я включил файлы STL:

Роликовый механизм и размеры верхней рамы взяты из этой модели:

Настольный держатель катушки K1/K1 Max

Роликоподшипники из этой превосходной коллекции:

Печать на месте подшипников

Я включил сюда стандартную и свободную версии подшипника M608. Небольшая обработка внутренних поверхностей плюс немного сухого спрея из ПТФЭ творят чудеса.

Печать

Напечатайте основные элементы из PLA+ (или PETG), используя 4/4/4 стены/верх/низ и 15% заполнение 3D Honeycome (или Gyroid) для прочности. Для некоторых моделей необходимы опоры, и их ориентация указана в файлах STL как есть. Я использовал следующие настройки Orca Slicer, аналогичные можно найти в Prusa, Bambu и Creality.

Нормальный (ручной)
Уютный
Расстояние между верхними интерфейсами — 0,2 м��
Нормальное расширение поддержки — 2 мм

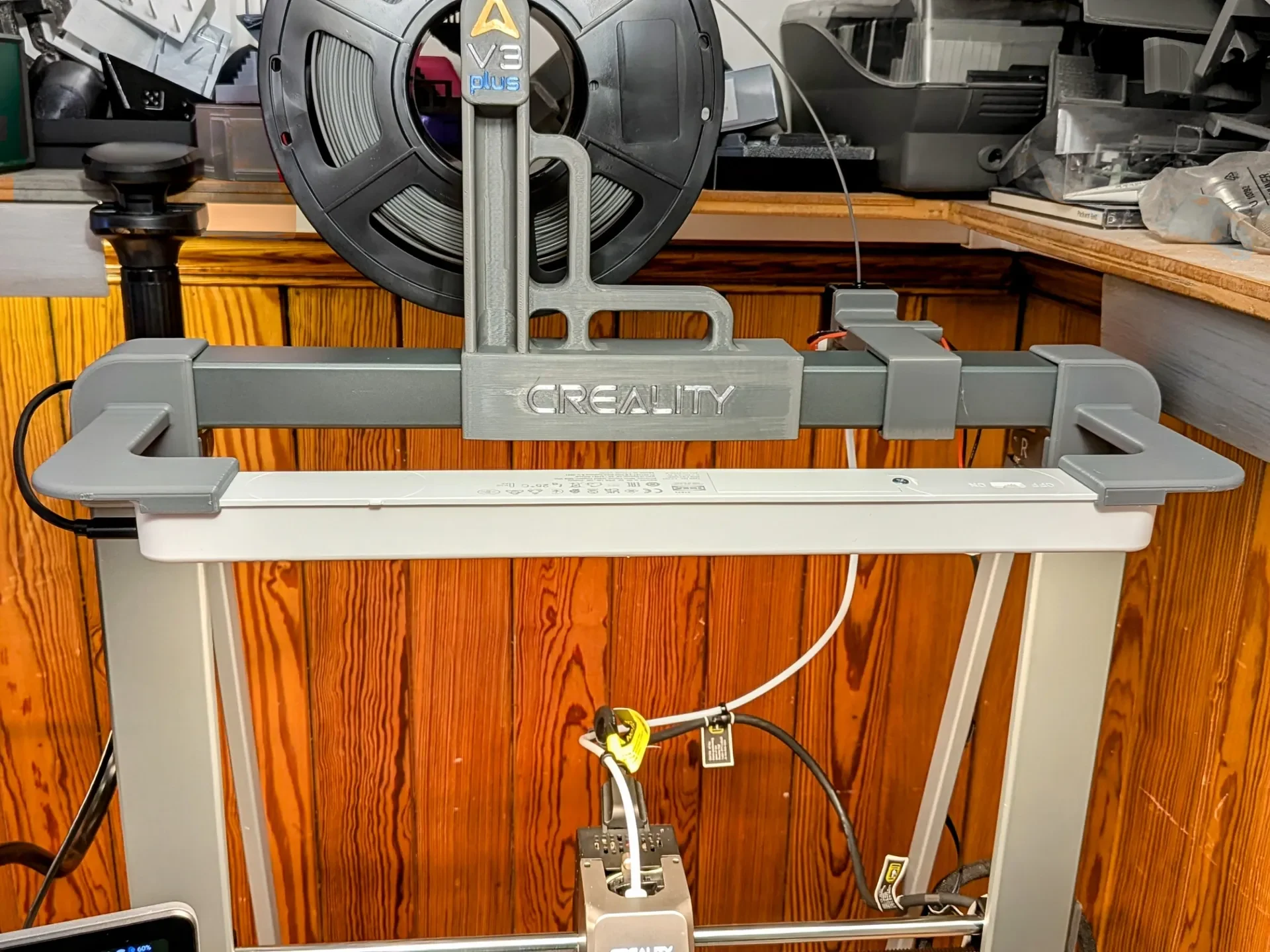

Верхний держатель катушки

Его необходимо расположить под углом около 45° (43,76° по версии Orca Slicer) — в основном так, чтобы зажим рамки ровно лежал на станине (используйте Lay On Face, если он у вас есть):

Нанесите поддерживающую краску следующим образом: она не только поддерживает выступы, но и удерживает модель на месте во время сборки:

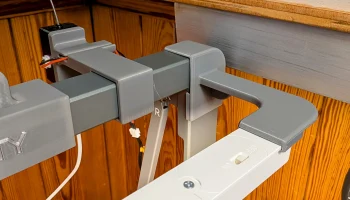

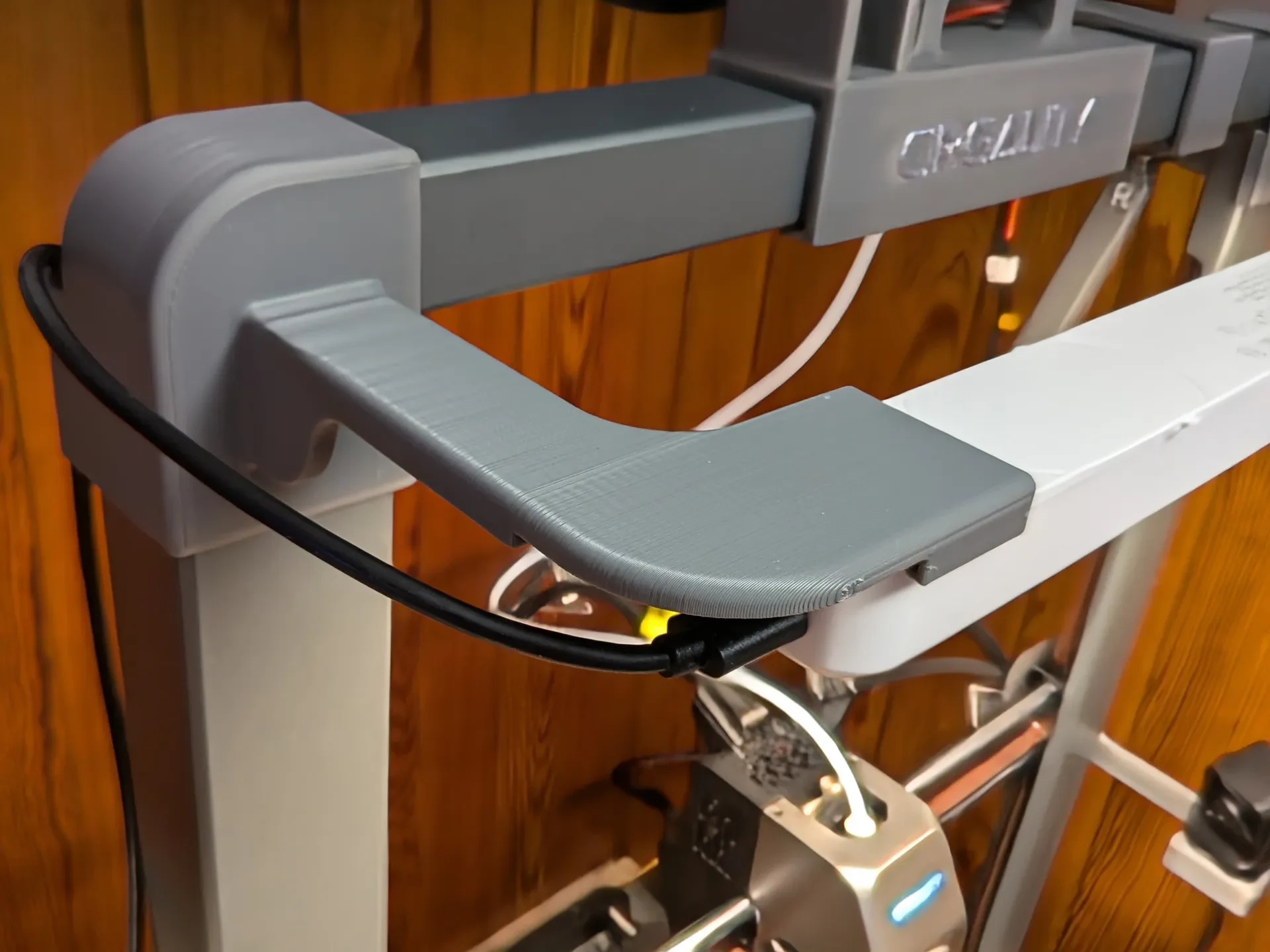

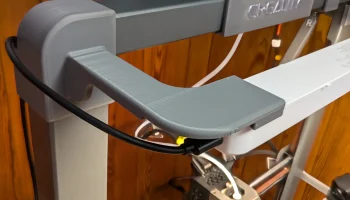

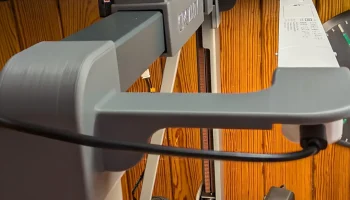

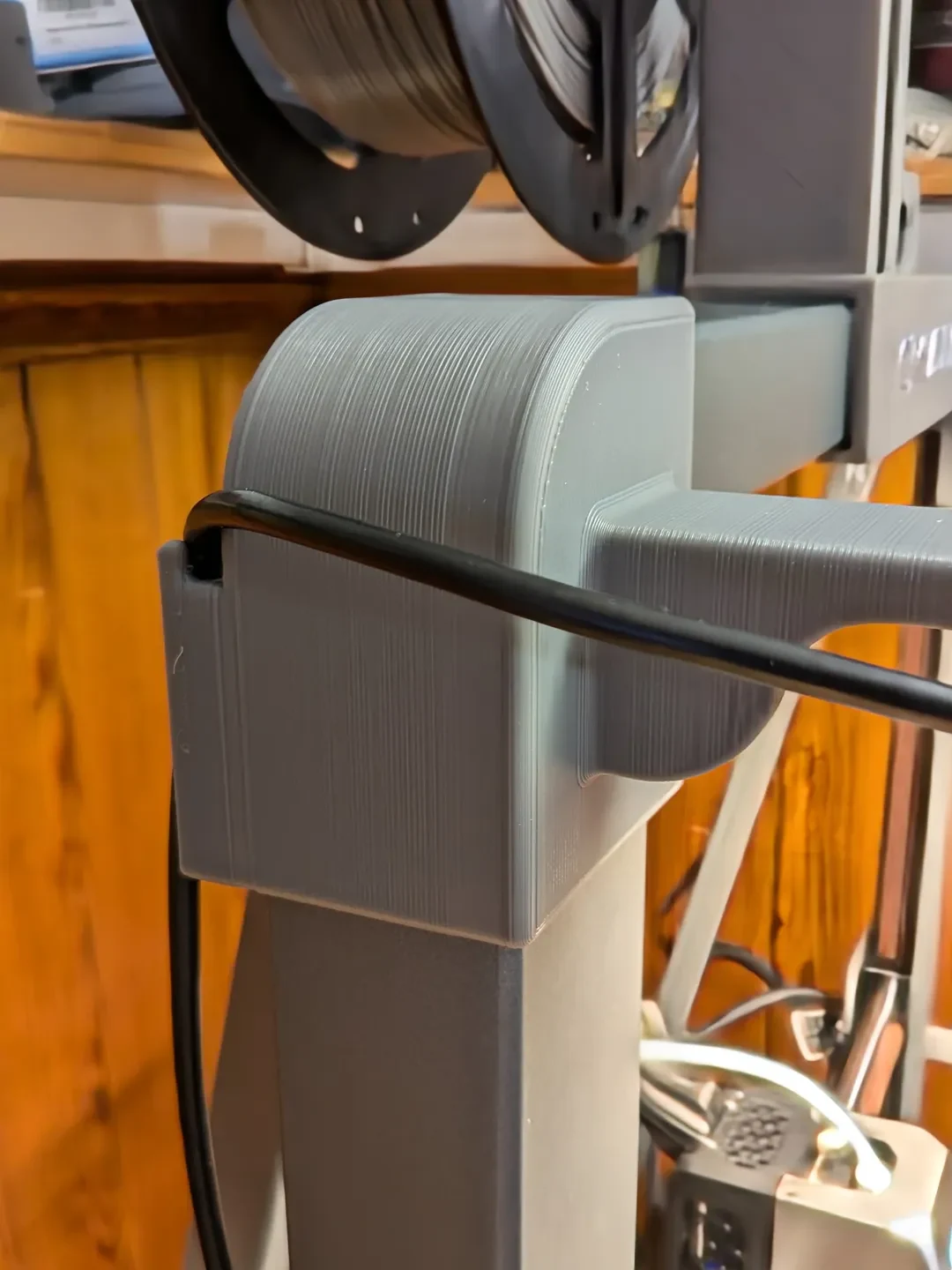

Световые кронштейны

Их я печатаю под углом 45° со следующей поддерживающей краской:

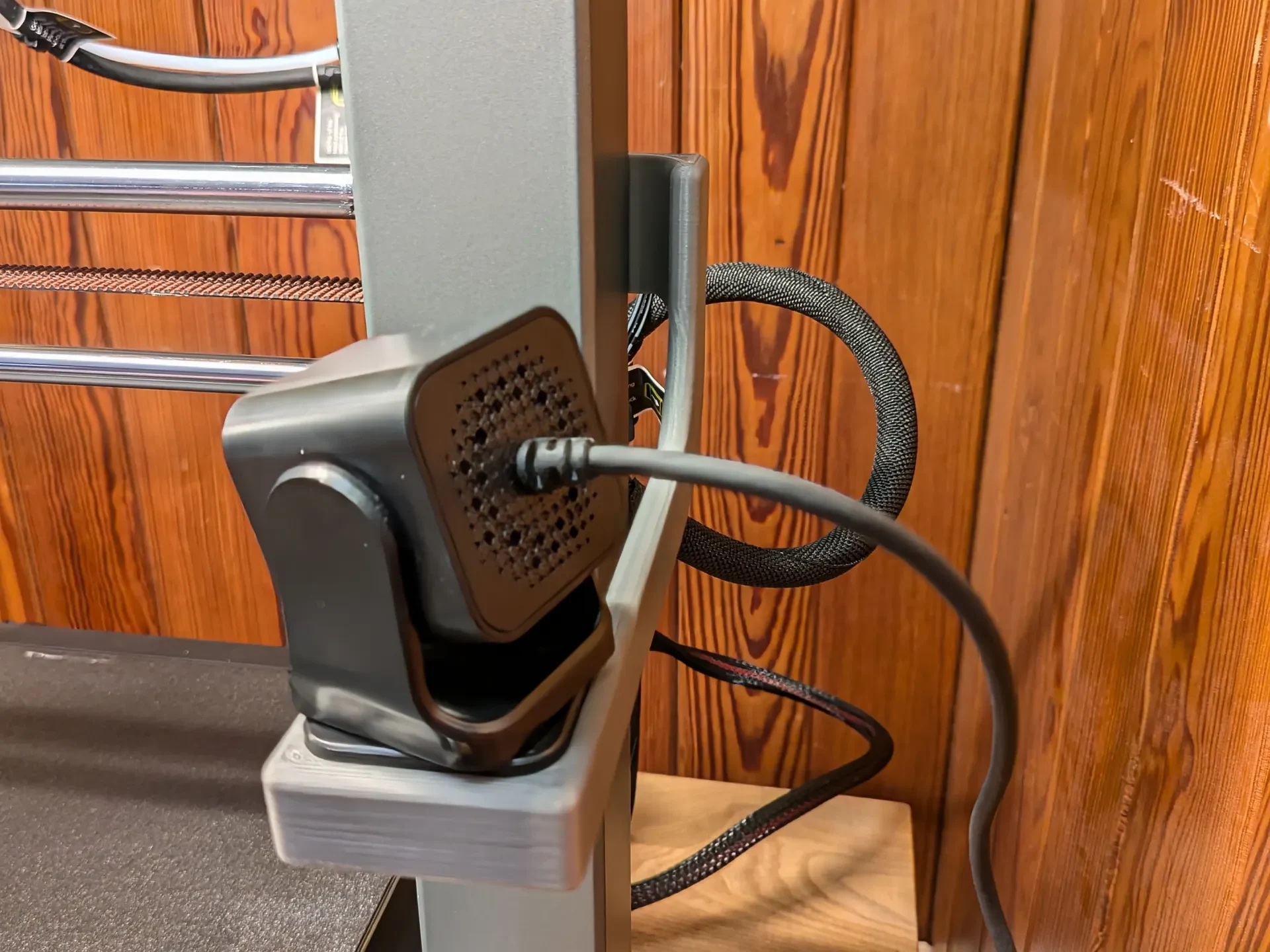

Кронштейн камеры

Здесь я добавляю лишь штрих, чтобы сделать нижнюю кривую более аккуратной. Также используйте поля, чтобы удерживать заднюю часть на месте, возможно, с помощью клея:

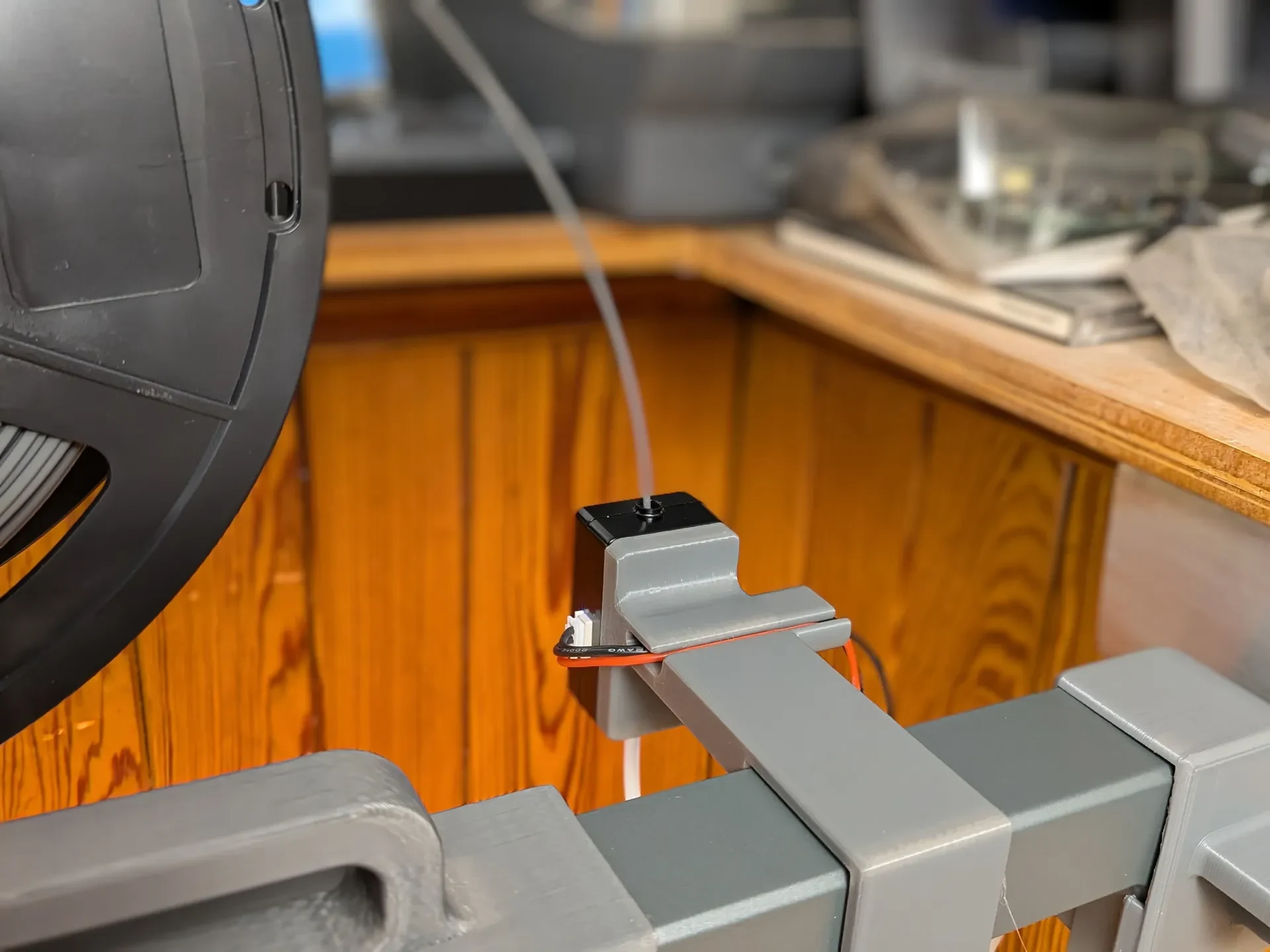

Кронштейн датчика

Для этого не нужна поддержка, просто распечатайте на боку.

Ролик держателя катушки

Распечатайте это вертикально с некоторой опорой у основания:

608 Подшипники

Им не нужна ни поддержка, ни сила. Я использовал PLA Silver Silk, так что используйте все, что захотите.

Логотипы

Если вам также нужны логотипы, распечатайте их в выбранном вами цвете (мне нравится шелк), но для достижения наилучших результатов используйте нетекстурированную рабочую пластину. Поскольку они такие маленькие, я печатал их очень медленно, не более 40 мм/с, а в качестве крошечного «плюса» я использовал клей и печатал со скоростью 20 мм/с. Не используйте поля. Нет, правда, не надо.

Сборка

После того, как вы обработали и смазали подшипники, прикрепите их к концам ролика. Затем закрепите его на держателе катушки.

Отсоедините кабель от датчика и открутите его от оси Z, держа болты под рукой. Снимать трубку из ПТФЭ на этом этапе необязательно, но это может упростить задачу — я нахожу маленький зажим, который удерживает ее, от боли (я уже потерял один). Прикрутите датчик к новому кронштейну трубкой из ПТФЭ вниз.

Отсоедините все тефлоновые зажимы от основной проводки, но оставьте их на трубке.

Вытащите кабель Датчика из гильзы, в которой удерживается основной провод — он должен свободно дойти до зажима опорной скобы, не снимая саму гильзу. Подключите удлинительный кабель, защелкните кронштейн сверху (см. далее) и пропустите удлинительный кабель через направляющую в датчик (см. изображения).

Если основной провод отсоединился, верните его на место. Затем прикрепите зажимы из ПТФЭ: один сразу за печатающей головкой, а остальные вдоль нее (см. изображения).

Чтобы прикрепить держатель катушки и кронштейн датчика, зацепите заднюю часть под задней частью верхней рамы и поверните вперед — держатель катушки
